10KV及以下农网升级改造施工组织设计一、项目概况1.1项目名称：10KV及以下农网升级改造工程1.2项目地点：XX农村地区1.3项目范围：10KV及以下输电线路及变压器升级改造1.4项目背景：农村地区电力设施老化严重，存在安全隐患，需要进行升级改造2.1施工单位选择：选择具有丰富经验和技术实力的电力施工公司承担本项目施工任务，确保施工质量和进度。
2.2专业人员组织：成立项目组织架构清晰，包括项目经理、施工经理、质量工程师等专业人员，确保施工过程中的各个环节顺利进行。
2.3施工计划制定：根据项目实际情况和工期要求，制定详细的施工计划，确保施工进度和质量。
2.4安全管理措施：严格遵守安全管理规定，制定详细的安全生产方案，加强现场安全监管，确保施工过程中不发生安全事故。
2.5资金管理：合理分配项目资金，并建立专门的资金管理机制，确保施工过程中的资金使用合理、透明。
2.6施工设备和材料采购：根据项目需求组织施工设备和材料的采购工作，确保施工过程中的物资供应充足。
2.7施工协调和沟通：建立有效的沟通机制，加强施工各方之间的协调合作，确保施工过程顺利进行。
2.8环境保护和节能措施：重视环境保护和节能工作，在施工过程中采取各种措施，减少对环境的影响，提高资源利用效率。
2.9质量监督和验收：建立严格的质量管理体系，对施工过程中的关键环节进行监督和检查，确保施工质量符合要求，并参与相关部门的验收工作。
2.10完工与竣工：按照合同要求，及时完工并达到验收标准，确保工程项目圆满收官，让农村地区居民得到更加可靠的电力供应。
三、总结本文主要介绍了10KV及以下农网升级改造工程的施工组织设计，包括项目概况、施工组织设计等内容。
通过合理的施工组织设计，可以确保施工过程中的各个环节井然有序，提高施工效率和质量，实现工程项目的成功交付。
希望各项工作从本文所述内容中获得一定的启发和帮助。
10KV及以下农网改造工程施工组织设计1. 背景项目名称： 10KV及以下农网改造工程 10KV及以下农网改造工程项目目的：提高农村电网供电质量和可靠性，满足农村电力用电需求。
提高农村电网供电质量和可靠性，满足农村电力用电需求。
项目范围：10KV及以下农村配电网改造，包括线路绝缘改造、设备更新、运行监测等。
10KV及以下农村配电网改造，包括线路绝缘改造、设备更新、运行监测等。
工程施工时间： XX年XX月至XX年XX月 XX年XX月至XX年XX月2. 施工组织设计原则1. 安全第一：施工过程中，确保施工人员的人身安全和工程设施的完整性。
安全第一：施工过程中，确保施工人员的人身安全和工程设施的完整性。
2. 质量至上：保证工程施工质量符合相关规范和标准要求。
质量至上：保证工程施工质量符合相关规范和标准要求。
3. 进度控制：合理安排施工工期，确保工程按时完成。
进度控制：合理安排施工工期，确保工程按时完成。
4. 协调配合：各相关部门、单位密切合作，协同推进工程施工进度。
协调配合：各相关部门、单位密切合作，协同推进工程施工进度。
3. 施工组织架构在项目施工过程中，建议设立以下组织架构：1. 总工程师：负责工程总体计划，施工方案的设计和审核，协调各个施工单位之间的关系。
总工程师：负责工程总体计划，施工方案的设计和审核，协调各个施工单位之间的关系。
2. 施工单位负责人：负责具体施工任务的组织实施，监督施工进展和质量。
施工单位负责人：负责具体施工任务的组织实施，监督施工进展和质量。
3. 安全负责人：负责施工现场的安全管理和事故应急处理。
安全负责人：负责施工现场的安全管理和事故应急处理。
4. 质量负责人：负责施工质量管理和验收工作。
质量负责人：负责施工质量管理和验收工作。
4. 施工步骤1. 项目准备：包括施工现场选址、施工材料采购、机械设备准备等。
项目准备：包括施工现场选址、施工材料采购、机械设备准备等。
2. 施工前期准备：制定施工方案、施工图纸、技术规范等，宣传施工计划、安全措施等。
农网升级改造 10kV及以下电力工程施工施工组织设计日期：2019 年 3 月 12 日目录第一章编制依据 (1)第二章工程概况与工程实施条件分析 (3)第三章项目施工管理组织结构 (7)第四章工期目标和施工进度计划 (11)第五章质量管理体系 (19)第六章安全管理体系 (24)第七章坏境保护与文明施工体系 (27)第八章工地管理和施工平面布置 (30)第九章施工方法与资源需求计划 (36)第十章施工管理与协调 (46)第十一章施工科技创新 (54)第十二章主要技术经济指标 (58)第一章：编制依据一、根据2019年度某县每批农网升级改造10KV及以下电力工程施工工程的招标文件及招标文件提供、设计图纸及相关资料等；二、本工程路径地形和现场调查资料。
三、<<架空电力线路施工及验收规范>>。
四、<<架空送电线路施工质量检验评级标准>>五、<<电力建设安全工作规程>> (DL 5009.2-2004)六、<<电力建设安全生产工作规程 >>。
第二章：工程概况与工程实施条件分析一、式各概况（路径、工程量、建设单位、设计单位、监理单位、和工期要求等）：1、工程概况：本工程线路主要为新建220kv马骑变10kv马院I、II线，其中马院Π线电源接到10kv九湖线#51.新建马院I、II线双回家空闲路路径长1.342km,详细见路径走向示意图。
涉及范围仅对本线路的本题涉及，对本工程涉及的路径走廊，与周围有关设施关系，林木砍划，青苗赔偿等有关协议问题，均由建设单位负责办理。
建设规模如下：2、工程量2-1、本工程新建双回线路，路径长1.342km,采用 jklyj-10kv-240mm绝缘铝絞线路径长1.342km.2-2、本工程治理脉高压电缆2条：YJV22-8.715KV-3*300:2*0.160km。
2-3、本工程新立Φ190-15m电杆8根，新力230-18m电杆11根，新立J30-13m四方塔3座。
10KV及以下农网升级改造施工组织设计目录一、工程概况及特点------------------------------ 41、-------------------------------- 工程概况42、设计依据------------------------------------- 43、本设计依据的国家及行业规范------------------------ 44、技术特性-------------------------------------- 55、设计气象条件----------------------------------- 76、工程承包方式及范围----------------------------- 7二、施工现场组织机构---------------------------- 81、项目管理组织机构关系------------------------------ 82、施工现场组织机构设置图 --------------------------- 83、各部门及人员的主要职责 --------------------------- 9三、施工方案--------------------------------- 111施工准备-------------------------------------- 112、材料准备------------------------------------ 123、施工力量配置---------------------------------- 164、施工工序总体安排------------------------------ 175、特殊工序施工方法------------------------------ 176、工程成本控制措施------------------------------ 17四、---------------------------------------------- 工期及施工进度计划------------------------------------------- 181、工期规划及要求-------------------------------- 182、本工程要求的合同工期--------------------------- 183、施工进度计划----------------------------------- 44、工期保证措施------------------ 45、施工进度计划横道图---------------------------- 206、施工进度计划网络图--------------------------------------- 21五、质量目标、质量保证体系及技术组织措施-------------- 221、质量目标------------------------------------ 222、----------------------------- 主要质量职责223、质量管理措施-------------------------------- 234、主要施工技术质量管理制度----------------- --------------- 26六、施工技术管理--------------------------1 、原材料及器材检验----------------------------2、电杆组立与绝缘子安装----------------------- 313、拉线安装----------------------------------- 334、接户线-------------------------------------- 345、接地工程------------------------------------ 386、接地工程------------------------------------- 39七、安全目标、安全保证体系管理措施 ----------------- 401、安全管理目标---------------------------------- 402、安全生产组织机构及主要职责----------------------- 413、安全管理制度--------------------------------- 444、安全管理措施及特殊工序控制措施--------------------- 45八、工程分包的管理 ---------------------------- 48九、环境保护、水土保持及文明施工-------------------- 481 、加强文明施工管理,严格保护环境---------------------- 482、文明施工考核管理-------------------------------- 50十•计戈U、统计和信息管理-------------------------- 501、计划、统计报表-------------------------------- 512、信息管理------------------------------------ 51施工组织设计一、工程概况及特点1、工程概况云南电网公司昭通供电局2010年第一批10kV及以下中西部农网完善、无电地区电力建设工程(昭阳区二)包括23个行政村、73个自然村，新建10kV线路100.90km ，低压线路172.7km，配电变压器83台，新增容量7.80MVA，改造一户一表4474户。

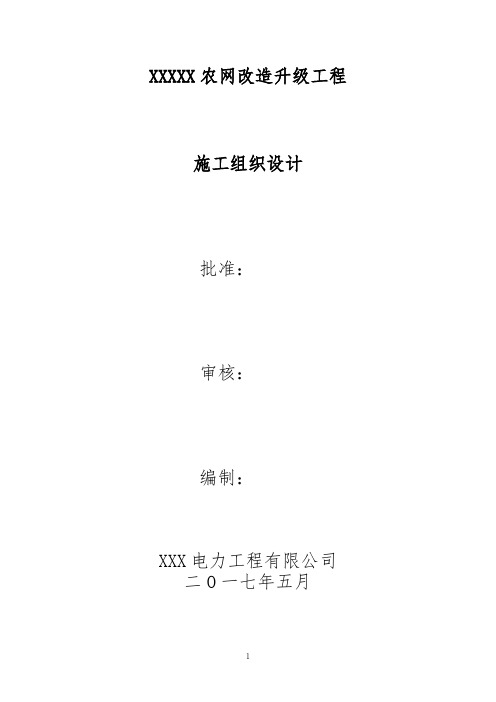

XXXXX农网改造升级工程施工组织设计批准：审核：编制：XXX电力工程有限公司二O一七年五月目录第一章工程概况与工程实施条件分析 (4)一、工程概述 (4)二、工程施工特点 (5)三、施工实施条件及自然环境分析 (6)第二章项目施工管理组织结构 (8)一、项目管理组织结构 (8)二、项目管理职责 (9)三、现场人员的保障 (10)第三章施工机具安排及物资供应 (10)一、施工机具安排 (10)二、物资供应 (11)第四章施工现场平面布置 (12)一、布置原则 (12)二、项目部及材料站布置 (12)三、通信设施布置 (12)第五章工期目标和施工进度计划 (13)一、保证工期的措施 (13)二、施工进度计划表 (13)三、进度计划风险分析及控制措施 (13)第六章质量管理体系 (14)一、本工程质量目标 (14)三、质量保证体系 (14)四、质量管理组织机构及主要职责 (15)五、质量管理及检验标准 (16)六、质量管理制度 (16)八、质量管理组织措施 (17)九、质量薄弱环节及预防措施 (18)十、施工过程控制程序 (19)第七章安全管理体系 (20)一、安全目标 (20)二、安全管理组织机构及主要职责 (20)三、安全管理措施 (22)四、安全管理技术措施 (22)五、重要工序安全过程控制措施 (23)六、安全薄弱环节及主要预防措施 (25)第八章文明施工 (25)一、文明施工目标 (25)二、文明施工组织机构 (26)三、文明施工管理制度及措施 (26)四、文明施工实施方案 (26)第九章环境保护 (27)一、原则和目标 (27)二、施工引发的环保问题及保护措施 (27)三、施工中的主要措施 (27)第十章施工方法及资源需求计划 (28)一、施工准备 (28)三、人工挖孔桩基础施工 (31)四、电杆组立及放线施工 (32)五、接地装置施工 (36)六、特殊施工与措施 (36)八、材料需求计划 (36)九、成本控制计划与措施 (37)第十一章施工管理与协调 (38)一、技术管理及要求 (38)二、材料供应计划 (39)三、作业队伍及管理人员管理及要求 (40)四、协调工作（参建方、外部） (40)五、计划、统计和信息管理 (41)第十二章主要技术经济指标 (42)一、项目技术经济指标管理 (42)二、降低成本计划措施 (43)第十三章技术管理及技术保证措施 (44)一、施工工序总体安排（施工管理程序图） (44)二、施工技术管理制度 (45)三、技术管理保证措施 (46)四、主要施工方案、措施 (46)五、特殊施工方案 (47)第十四章计划、统计和资料管理 (47)一、依据标准 (47)二、原则和目标 (47)三、计划、统计管理 (47)四、资料管理 (47)第十五章工程建设标准强制性条文执行计划 (48)一、总体要求 (48)二、最终达到目标 (49)三、管理制度的建立 (49)第十六章危险源预防措施应急预案 (52)一、应急预案的任务和目标 (52)二、应急救援组织机构情况 (52)三、应急救援组织机构的职责、分工、组成 (52)四、应急救援的培训与演练 (55)编制依据:XXXXX农网改造升级工程第四批第一轮次第四标段施工竞争性比选文件。
10K V及以下农网升级改造工程施工组织设计招标编号：NG2011-002（H）广西电网公司2011年农网改造升级工程（第二批第14标段）施工组织设计广西虹鼎输变电安装有限公司二O一二年一月九日编制人：施工负责人：技术负责人：项目负责人：一、工程概况本工程位于来宾市兴宾区各乡镇，工程项目共37个点，属浅丘陵地质条件。
该工程新建10KV线路约13.14KM；新建低压0.4/0.22KV线路约5.77KM；改造低压线路0.4/0.22KV线路约53.818km，安装配电变压器35台，（ S11-100/KVA变压器6台；S11-200/KVA变压器29台；S11-315/KVA 变压器6台），户表改造约1.1万户。
该10KV线路采用JKLGYJ-95/10 10KV 架空绝缘线；0.4/0.220KV线路采用JKLGYJ-150/25 1KV架空绝缘线和VLV-1KV-4*185电缆架设。
1.1编制依据1.广西赛富电力勘察设计有限公司来宾分公司提供的工程施工图及设计总说明。
2.本工程路径地形和现场调查资料。
3.<<架空电力线路施工及验收规范>>。
4.<<架空送电线路施工质量检验评级标准>>5.<<电力建设安全工作规程>> (DL 5009.2-2004)及<<电力建设安全生产工作规程 >>。
二、施工方案及主要工程控制点2.1工地运输及装卸（1）运输车辆驾驶人员必须严格执行交通管理方面的有关规定，严禁违章操作；起重人员严格执行起重操作规程，起吊时必须选择良好停车地点，确保安全起吊工作。
（2）运输前要认真了解运输器材的重量，外型尺寸，运输器材不得超载、超高、超宽、超长。
要绑扎牢固，支点平稳，不得客货混装。
（3）装卸工作必须遵守起重机械安全管理规程的有关规定，工作前检查装卸工具和设备情况，不符合标准严禁使用。
（4）起吊前必须了解吊件重量及特性，起吊时检查各部受力情况，无异常情况后方可起吊，在起吊过程中被起吊物下严禁站人。
【关键字】指导临沧源鑫电力有限公司沧源施工项目部2012年农网改造升级10kV及以下工程施工作业指导书编写：审核：批准：编制日期：二〇一二年九月十日目录一、目的指导电力工进行电力线路施工作业。
二、适用范围本指导书使用于沧源县2012年农网改造升级10kV及以下工程10kV、400V、220V线路架设工作。
三、电力外线架设作业规程1、架空线路的立杆工程1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。
1.2 挖坑：按灰线位置及深度要求挖坑。
当采用人力立杆时，坑的一面应挖出坡道。
核实杆位及坑深达到要求后，平整坑底并夯实。
坑深允许偏差不大于50mm。
1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。
用线坠找出杆位中心，将底盘放平、找正。
采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。
然后用墨斗在底盘弹出杆位线。
1.4 横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。
应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。
B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。
紧固时，注意找平、找正。
然后，安装连板，杆顶支座抱箍、拉线等。
a.1KV以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。
10kV及以下线路的导线排列方式及线间距离应符合设计要求。
b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90度转角杆及终端杆应装于拉线侧。
c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；笔直方向，由下向上穿入，开口销钉应从上向下穿。
b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

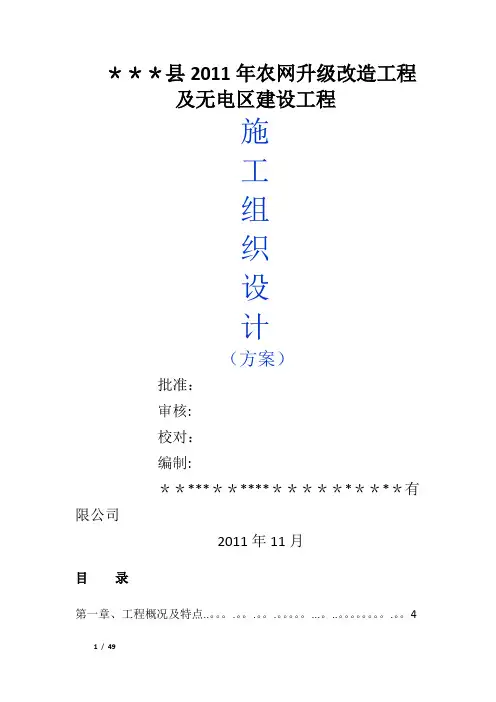

＊＊＊县2011年农网升级改造工程及无电区建设工程施工组织设计（方案）批准：审核:校对：编制:＊＊***＊＊****＊＊＊＊＊*＊＊*＊有限公司2011年11月目录第一章、工程概况及特点..。
.。
.。
.。
...。
..。
.。
41.1工程地理位置..。
.。
.。
...。
.。
.。
. (4)1.2工程地质..。
..。
.。
.。
.....。
.。
5 1.3工程量。
...。
.。
.。
..。
5 1.4工程施工工期。
.. ..。
.。
.。
.。
..。
.。
.。
5 1.5与工程相关的协调单位.。
..。
.。
.。
.。
...。
..。
.。
. 5 第二章：施工组织机构...。
.。
..。
.。
.。
.。
.. 62.1组织机构网络图。
.。
.。
.。
.。
....。
6 第三章、施工方案。
.。
..。
.。
.。
.。
.。
.。
.。
.。
.5 3。
1施工准备..。
..。
...。
.。
.。
..。
.。
...。
.。
.。
.。
93。
2施工工序及总体安排。
.。
.。
.。
...。
.。
133。
3主要工序及施工方法.。
.。
.。
.。
.。
..。
.。
.。
.14 第四章、工期及施工进度要求。
..。
.。
.。
.。
..。
..。
424。
1工期规划及要求.。
.。
.。
..。
.。
..。
.。
.。
424。
2主要物资供应计划。
.。
.。
.。
.。
.。
.。
.....。
.。
.44 第五章、质量目标、质量保证体系及技术措施。
.。
.。
.。
...。
455。
1质量目标。
.。
.。
..。
.。
.。
.。
....。
.。
..。
455。
2质量管理机构及主要职责。
.。
...。
465.3质量管理措施.。
.。
.。
.。
.。
.。
.。
485。
4质量管理及检验标准。
.。
.。
.。
.。
.。
.。
..。
..。
.49 5.5质量保证技术措施.。
.。
..。
.。
.。
...。
.。
50 第六章、安全管理目标。
.。
.。
.。
..。
.。
.。
.51 6.1安全管理目标。
..。
..。
.。
.。
.。
.。
.。
..。
516.2安全管理组织机构及职责。
..。
.。
.。
..。
.。
51 6.3安全管理制度及办法..。
农网改造升级10KV以下施工方案一、项目背景当前，我国农村电网建设相对滞后，农网老化严重、线路老旧、容量不足等问题普遍存在。
为了提高农村电力供应水平，加强农网设施建设，提升供电可靠性，有必要对10KV以下的农网进行改造升级。
二、施工目标1.提高农电设施的安全可靠性；2.优化电网布局，增加供电范围；3.提升供电质量，减少故障频发。
三、施工方案1. 线路改造1.1 线路巡检：对农网线路进行全面巡视，发现线路老化、松动、裸露等情况及时处理。
1.2 线路更换：对老旧线路逐步更换为新型电缆，提高线路传输效率，降低线路损耗。
2. 设备更新2.1 变压器更新：对陈旧的变压器逐步替换为新型高效节能变压器，提高变电效率，减少线损。
2.2 配电设备升级：对配电设备进行全面升级，提高供电可靠性，减少供电事故发生率。
3. 配电自动化3.1 智能线路监控：通过安装智能监控设备，实现对线路的实时监测，及时预警并处理线路异常情况。
3.2 远程控制：实现对农网设备的远程控制，提高抢修速度，减少停电时间。
四、工程实施4.1 项目启动：确定施工范围和计划，组建施工团队，确定施工进度计划。
4.2 施工筹备：准备所需材料、设备和人员，进行施工前的准备工作。
4.3 施工实施：按照施工方案进行实施，确保施工过程安全高效。
4.4 验收交付：完成施工后，对改造升级的农网设施进行验收，确保质量达标。
五、施工保障5.1 安全保障：严格遵守安全操作规程，确保施工现场安全。
5.2 资源保障：充分调配人力、物资等资源，确保施工顺利进行。
5.3 环境保护：注意施工对环境的影响，保护周围生态环境。
六、总结经过农网改造升级，较好的改喆提高了农村电网供电能力，增强了供电设施的安全性和可靠性，促进了农村经济发展。
同时，农网改造升级也为未来电力供应的可持续发展奠定了基础。
XXXXX农网改造升级工程施工组织设计批准：审核：编制：XXX电力工程有限公司二O一七年五月目录第一章工程概况与工程实施条件分析 (4)一、工程概述 (4)二、工程施工特点 (5)三、施工实施条件及自然环境分析 (6)第二章项目施工管理组织结构 (8)一、项目管理组织结构 (8)二、项目管理职责 (9)三、现场人员的保障 (10)第三章施工机具安排及物资供应 (10)一、施工机具安排 (10)二、物资供应 (11)第四章施工现场平面布置 (12)一、布置原则 (12)二、项目部及材料站布置 (12)三、通信设施布置 (12)第五章工期目标和施工进度计划 (13)一、保证工期的措施 (13)二、施工进度计划表 (13)三、进度计划风险分析及控制措施 (13)第六章质量管理体系 (14)一、本工程质量目标 (14)三、质量保证体系 (14)四、质量管理组织机构及主要职责 (15)五、质量管理及检验标准 (16)六、质量管理制度 (16)八、质量管理组织措施 (17)九、质量薄弱环节及预防措施 (18)十、施工过程控制程序 (19)第七章安全管理体系 (20)一、安全目标 (20)二、安全管理组织机构及主要职责 (20)三、安全管理措施 (22)四、安全管理技术措施 (22)五、重要工序安全过程控制措施 (22)六、安全薄弱环节及主要预防措施 (25)第八章文明施工 (25)一、文明施工目标 (25)二、文明施工组织机构 (25)三、文明施工管理制度及措施 (26)四、文明施工实施方案 (26)第九章环境保护 (27)一、原则和目标 (27)二、施工引发的环保问题及保护措施 (27)三、施工中的主要措施 (27)第十章施工方法及资源需求计划 (28)一、施工准备 (28)三、人工挖孔桩基础施工 (31)四、电杆组立及放线施工 (32)五、接地装置施工 (36)六、特殊施工与措施 (36)八、材料需求计划 (36)九、成本控制计划与措施 (37)第十一章施工管理与协调 (38)一、技术管理及要求 (38)二、材料供应计划 (39)三、作业队伍及管理人员管理及要求 (40)四、协调工作（参建方、外部） (40)五、计划、统计和信息管理 (41)第十二章主要技术经济指标 (42)一、项目技术经济指标管理 (42)二、降低成本计划措施 (43)第十三章技术管理及技术保证措施 (44)一、施工工序总体安排（施工管理程序图） (44)二、施工技术管理制度 (45)三、技术管理保证措施 (46)四、主要施工方案、措施 (46)五、特殊施工方案 (47)第十四章计划、统计和资料管理 (47)一、依据标准 (47)二、原则和目标 (47)三、计划、统计管理 (47)四、资料管理 (47)第十五章工程建设标准强制性条文执行计划 (48)一、总体要求 (48)二、最终达到目标 (49)三、管理制度的建立 (49)第十六章危险源预防措施应急预案 (52)一、应急预案的任务和目标 (52)二、应急救援组织机构情况 (52)三、应急救援组织机构的职责、分工、组成 (52)四、应急救援的培训与演练 (55)编制依据:XXXXX农网改造升级工程第四批第一轮次第四标段施工竞争性比选文件。
目录一、工程概况及特点-------------------------------------------- 41. 工程概况------------------------------------------------------ 42、设计依据----------------------------------------------------- 43、本设计依据的国家及行业规范--------------------------------- 44、技术特性----------------------------------------------------- 55、设计气象条件------------------------------------------------ 76、工程承包方式及范围------------------------------------------ 7二、施工现场组织机构------------------------------------------ 81、项目管理组织机构关系---------------------------------------- 82、施工现场组织机构设置图------------------------------------- 83、各部门及人员的主要职责------------------------------------- 9三、施工方案---------------------------------------------------111 施工准备------------------------------------------------------112、材料准备----------------------------------------------------123、施工力量配置------------------------------------------------164、施工工序总体安排-------------------------------------------175、特殊工序施工方法-------------------------------------------176、工程成本控制措施-------------------------------------------17四、工期及施工进度计划--------------------------------------181、工期规划及要求----------------------------------------------182、本工程要求的合同工期---------------------------------------183、施工进度计划------------------------------------------------- 44、工期保证措施-------------------------- 45、施工进度计划横道图-----------------------------------------206、施工进度计划网络图------------------------------------------------- 21五、质量目标、质量保证体系及技术组织措施------ ----------221、质量目标--------------------------------- 222.主要质量职责-------------------------------- 223、质量管理措施-------------------------------- 234、主要施工技术质量管理制度-- ------------------- ----------------- 26六、施工技术管理-------------------------------------1 、原材料及器材检验--------------------------------------2、电杆组立与绝缘子安装---------------------- 313、拉线安装----------------------------------- 334、接户线---------------------------------------- 345、接地工程---------------------------------- 386、接地工程----------------------------------------------------39七、安全目标、安全保证体系管理措施----------------------401、安全管理目标-----------------------------------------------402 、安全生产组织机构及主要职责-------------------------------413 、安全管理制度-----------------------------------------------444 、安全管理措施及特殊工序控制措施--------------------------45八、工程分包的管理-------------------------------------------48九、环境保护、水土保持及文明施工--------------------------481 、加强文明施工管理，严格保护环境-------------------------482 、文明施工考核管理-----------------------------------------50十.计划、统计和信息管理---------------------------------------501 、计划、统计报表-------------------------------------------512、信息管理----------------------------------------------------51施工组织设计一、工程概况及特点1. 工程概况云南电网公司昭通供电局2010 年第一批10kV 及以下中西部农网完善、无电地区电力建设工程（昭阳区二）包括23 个行政村、73 个自然村，新建10kV 线路100.90km ，低压线路172.7km ，配电变压器83 台，新增容量7.80MVA ，改造一户一表4474 户。
2、设计依据1）、10kV 及以下农网建设与改造工程设计文件编制原则(试行)2）、《农村电力电网规划设计导则》3）、《关于下达2010 年35kV 及以下中央投资预安排电网项目设计进度计划的通知》计规划〔2009 〕33 号3、本设计依据的国家及行业规范《低压配电设计规范》（GB 50054-95 ）《66kV 及以下架空电力线路设计规范》（GB 50061-97 ）《电力工程电缆设计规范》（GB 50217-2007 ）《10kV 及以下架空配电线路设计技术规范》（DL/T5220-2005 ）《农村电网建设与改造技术导则》（DL/T5131-2001 ）《35kV 及以下架空电力线路抗冰加固技术导则》中国南方电网公司《110 千伏及以下配电网规划指导原则》《110kV 及以下配电网装备技术导则》云南电网公司城农网工程《10kV 及以下架空线路通用设计图集》云南电网公司《35kV 及以下城农网工程设计控制条件》云南电网公司《城农网10kV 及以下配电线路通用设计V3.0 （试行）》。
4、技术特性1）、电压等级：10kV 、0.4kV 、0.22kV 。
2）、回路数：10kV 炎山二回主干线2# 至9# 与10kV 炎山三回主干线2# 至9# 为同杆（塔）双回路架设，其余架空线路均为单回路架设。
3）、导线型号：10kV 架空导线选用LGJ-120/20 、LGJ-70/10 、LGJ-50/8 型钢芯铝绞线；0.4kV 架空线路选用LGJ-70/10 、LGJ-50/8 型钢芯铝绞线；0.22kV 架空线路选用LGJ-50/8 、LGJ-35/6 型钢芯铝绞线；建筑密度高、通道狭窄、绿化、行道树等安全距离不能满足运行要求则选用JKLYJ型架空绝缘线；接户线选用BLV-25 、BLV-16 、BLV-10 型绝缘铝塑线。
4）、设备：10kV 配电变压器：S11 及以上节能环保型和SH15 型非晶合金变压器；10kV 避雷器：HY5WS-17/50GY 氧化锌避雷器；10kV 跌落式熔断器：HPRWG-10GF/200 ；杆上配电变压器低压侧采用JP柜出线。
5）、绝缘子：10kV 线路耐张选用 2 片XP-70 悬式绝缘子，直线和跳线选用针式绝缘子。
0.4kV 和0.22kV 线路耐张选用 1 片XP-4.5 悬式绝缘子，直线选用蝶式绝缘子，跳线选用针式绝缘子。
具体组合如下：A、10kV 耐张杆：2×XP-70 悬式绝缘子串；10kV 直线杆：P-15T 、P-15M 、P-10M 针式绝缘子。
B、0.4kV 、220V 耐张杆：1×XP-4.5 悬式绝缘子；0.4kV 、220V 直线杆及低压接户线：ED-1 、ED-2 、PD-1M ；0.4kV 、220V 墙体布线：ED-1 、ED-2 。
另外根据南方电网公司规定和运行单位要求，低压线（四线、二线）中的零线所采用的绝缘子需用棕色区分，施工时应特别注意。
C、“一户一表”所用电能表选用5～40A 电表，相应的双极刀闸选用HK1-60/2/220V ；漏电开关选用工作电压220V ，工作电流≥32A ，对地漏电动作电流≤30mA ；接户线选用聚氯乙烯绝缘线，铝芯导线截面选用不低于10mm 2。
6）、金具本设计所选金具为国家标准金具。
本设计选用金具如下表：7）、防雷接地本工程接地性质分为工作接地、保护接地和防雷接地。
接地设备有杆塔接地、线路避雷器接地、变压器接地、低压三相四线制架空线路终端杆重复接地。
A、杆塔防雷接地本工程水泥电杆横担和铁塔均采浅埋闭合式环形接地体，接地体的接地线均为φ12 镀锌圆钢。
铁塔的工频接地电阻不大于10 Ω，水泥电杆横担接地电阻不作要求。
B、避雷器、变压器接地本工程变压器杆、避雷器和设备壳体等均应接地。
接地装置材料型号、接地方式等按施工图施工。
接地电阻为：容量在100kVA 及以下的变压器，工频接地电阻不大于10 Ω；容量为100kVA 以上的变压器，工频接地电阻不大于4Ω。
C、三相四线制架空线路终端杆重复接地本工程三相四线制终端杆要求全部重复接地，接地装置材料型号、接地方式等按施工图施工。
