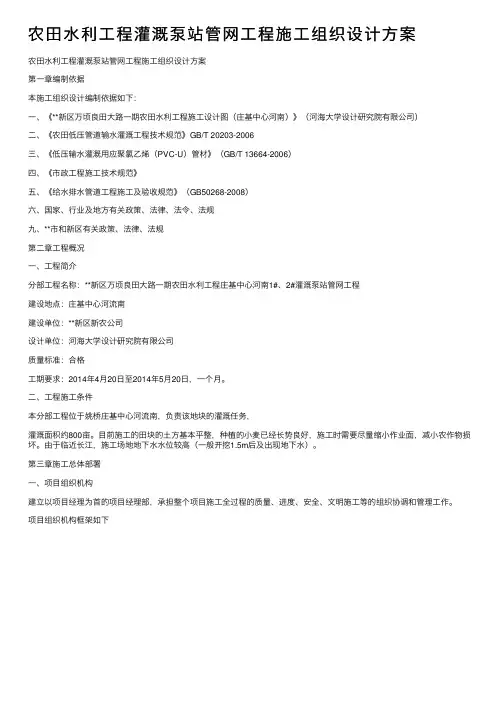

农田水利工程灌溉泵站管网工程施工组织设计方案第一章编制依据本施工组织设计编制依据如下：一、《**新区万顷良田大路一期农田水利工程施工设计图（庄基中心河南）》（河海大学设计研究院有限公司）二、《农田低压管道输水灌溉工程技术规范》GB/T 20203-2006三、《低压输水灌溉用应聚氯乙烯（PVC-U）管材》（GB/T 13664-2006）四、《市政工程施工技术规范》五、《给水排水管道工程施工及验收规范》（GB50268-2008）六、国家、行业及地方有关政策、法律、法令、法规九、**市和新区有关政策、法律、法规第二章工程概况一、工程简介分部工程名称：**新区万顷良田大路一期农田水利工程庄基中心河南1#、2#灌溉泵站管网工程建设地点：庄基中心河流南建设单位：**新区新农公司设计单位：河海大学设计研究院有限公司质量标准：合格工期要求：2014年4月20日至2014年5月20日，一个月。
二、工程施工条件本分部工程位于姚桥庄基中心河流南，负责该地块的灌溉任务，灌溉面积约800亩。
目前施工的田块的土方基本平整，种植的小麦已经长势良好，施工时需要尽量缩小作业面，减小农作物损坏。
由于临近长江，施工场地地下水水位较高（一般开挖1.5m后及出现地下水）。
第三章施工总体部署一、项目组织机构建立以项目经理为首的项目经理部，承担整个项目施工全过程的质量、进度、安全、文明施工等的组织协调和管理工作。
项目组织机构框架如下二、施工总体部署1、施工区和施工阶段划分（1）施工区划分本工程总体按照两个管网分两个施工段进行流水作业。
做到既不处处开花，又不造成劳动力与机械设备的浪费。
（2）施工阶段划分根据本工程特点，将本工程分成以下六个施工阶段。
第一阶段：施工准备。
重点完成人、材、物进场，进行施工平面布置，充分做好开工前的各项准备工作，确保开工日期。
第二阶段：沟槽开挖。
开挖采用机械明挖，人工配合，重点是沟槽开挖截面尺寸和标高控制。
第三阶段：管道铺设及管件制作安装。
第四阶段：管道试压和冲洗试验。
第五阶段：井室砌筑及沟槽回填。
第六阶段：场地清理，农田分解垄沟恢复。
第四章施工准备施工准备工作内容包括技术准备、材料机具准备、生产准备、施工现场准备几个方面，要求做到施工场地五通（水通、电通、道路通、电话通、排水通），一平（场地平整），五落实（技术、劳动组织、材料、机具、现场设施落实）。
具体工作内容如下1、复核施工图纸当业主提供施工图后，项目总工程师立即组织有关人员进行图纸复核，形成图纸复核记录。
同时提交现场监理工程师。
设计单位对需要澄清、修改的问题书面答复后，工程施工严格按照修改后的施工图及设计变更图进行。
2、桩点交接及现场管道布设规划由于本工程对于平面位置和高程的要求相对比较低，所以测量的工作主要在于管道位置规划和出水口位置确定，在现场测量工程师主要领导测量组及时按照设计的要求和现场的实际情况确定上述问题，做到：（1）、块块田能供到水；（2）、处处水有出路；（3）、避免过多占用农田，损坏庄稼；（4）、结合现场地貌，制定沟槽挖深方案，避免埋深过深或过浅。
形成控制测量文件和管道布设方案文件，报监理工程师审核批准后，进行施工放样和测量交底。
3、编制实施性施工组织设计及技术交底项目总工程师根据施工图纸、图纸会审记录以及适用于本工程的各种施工规范，结合现场实际条件和同类工程项目的施工经验，组织有关技术人员编制完善的实施性施工方案，并报监理工程师审批。
同时将工程施工概况、施工方案、施工工艺、质量标准、安全技术措施等及时向有关施工人员进行详细技术交底，以便工程能顺利进行。
4、组织人员进行安全教育和技术交底，确保各分部分项工程的验收准则，建立现场质量保证体系。
制定施工计划和作业细则，保证开工前所有准备工作在开工前准备就绪。
5、组织现场施工人员学习施工工艺和安全操作规程，进行相应的技术培训。
第五章关键施工技术、工艺一、PVC-U管道施工本工程采用UPVC给排水管道的施工，具有简单易操作的特点。
其工艺原理是利用胶圈与管道间的摩擦力把UPVC管道已经钢塑管件连接在一起。
（一）、管材验收与运输贮存管材、管件应具有产品质量检验报告和生产厂家的证明。
管材、管件进场后应检查以下内容，不符合要求的管道不能用于施工。
1、检验管材外壁是否光滑、清洁、没有划伤和其它缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。
管端应切割平整，并与管的轴线垂直。
2、管材同一截面的壁厚偏差不得超过14%3、管材的弯曲度：外径4—200mm，弯曲度≤1%；外径≥200mm 弯曲度≤0.5%.4、管材的壁厚不小于同规格管材的壁厚。
5、管材运输、搬运时应用非金属进行捆扎。
管端应封堵。
6、管材不得抛摔，不得受剧烈撞击。
7、不得曝晒，不得与油类接触。
不得与其他化学物质接触。
8、管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5m；9、对于承插式管材、配件堆放时，相邻两层管子的承口相互倒置并让出承口部位。
以免承口受集中荷载。
10、管材运输和堆放时可以采用大管套小管的形式，但套装的管子应呈自由状态，不可过度挤撑。
（二）、管道定位1、测定管道中心线进场后项目部测量班根据甲方及监理移交的测量基准点进行测量、放线，划出管道的开挖中心线，并请监理工程师作基线复核确认。
测量班在整个沟槽开挖施工阶段，必须反复对正在开挖的沟槽进行基线复测，以防止出现开挖偏移。
施工中按照设计给定的中线控制点，在现场测设出中线的起点、终点、平面折点、纵向折点及直线段控制中心桩（用木桩顶钉中心钉设定），并在起点、终点及平面折点的沟槽外适当位置，设置方向控制桩，并且通过丈量确定桩号。
中线放出后，重点做好以下几方面的细部测量放样工作：1.1管道中心的测量与绑点。
点一定要牢固，以便于施工过程随时复测。
1.2给水管设计标高要严格控制。
如复测与图纸有出入，及时通知监理及设计单位。
2、建立临时水准点管道工程往往需要增设临时水准点，应在稳固且不易被碰撞处设置，其间距以不大于100m为宜。
临时水准点闭合差应符合±12的规定标准。
（三）、工艺流程及操作要点1、工艺流程：2、操作要点UPVC管道具有抗腐蚀力强、易于粘合、价廉、质地坚硬的优点。
同时该管道机械强度低，受大气中紫外线与氧气的影响会加速老化，气温的变化及油烟或其他化学剂的侵蚀对管道有很大影响，因此在操作时应根据其特点进行操作。
2.1、管沟开挖A、沟槽开挖质量应符合下列规定：沟底宽度一般为管外径加0.5m。
不挠动天然地基或地基处理符合设计的规定。
若为坚硬土，则应在坑底敷设砂土150-250mm以防止划伤管道，沟底应平整，无尖锐突起物。
B、管沟回填应符合下列规定：沟槽回填宜选在一天气温较低时进行，以防止管道因温差变形而破坏。
沟槽回填一般分两次进行：①随着管道铺设的同时，用砂土或符合要求的原土回填管道的两肋，一次回填高度宜为0.10-0.15m，捣实后再回填第二层，直至回填到管顶以上至少0.1m处。
在回填过程中，管道下部与槽底间的空隙处必须填实；管道接口前后0.2m范围内不得回填，以便观察试压时的渗漏情况。
②管道试压合格后的大面积回填，在管道内充满水的情况下进行。
管顶0.5m以上部分，可回填原土并夯实。
采用机械回填时，要从管的两侧同时回填，机械不得在管道上行驶。
回填土要求分层回填，以保证管底和管侧面回填土的密实性，从而防止管道受力不均匀引起的变形、接口破坏和漏水等现象。
因管道的机械强度低，在进行大面积回填时必须将管道充满水，否则管道可能因受力变形而破裂漏水。
2.2、管道安装A、下管：由于管径较小，管道吊装选用人工下管，吊装时应采用宽度大于50mm的尼龙吊装带进行吊装，管节必须平稳下沟。
下沟时不得与槽壁及槽下的管道相互碰撞。
下管前操作人员应根据管长挖出操作坑，使管子端口落入坑内，管身均匀接触沟底，达到最佳受力状态。
①、复测三通、阀门、消火栓位置及排尺定位的工作坑位置，尺寸不适合的，必须进行修理。
②、下第一根管时，管的中心必须对准定位中心线，用坡度板中线法控制安管的中心位置和管内底高程。
安管时，将高程线绷紧，把高程尺杆下脚放进管内底部，当尺杆上的记号与高程线吻合时，即表示安管高程正确。
管的末端用方木顶紧在墙上或钉点桩挡住、顶紧，严防打口时管子移动。
③、连续下管铺设时，必须保证管与管之间接口的环形空隙均匀一致。
承插口与管中心线不垂直的管，管端外形不正的管和按设计成曲线铺设的管，其管端四周任何一点的间隙均应符合质量标准。
④、阀门两端的短管，下沟前可在地面先接口，待接口牢固后再下沟。
⑤、埋地管道在垂直或水平方向转弯处，应根据管径、转弯角度、试压标准和接口摩擦力等因素设置支墩，支墩不得修筑在松土上。
⑥、管的对线校正，以每一个井段为一个单位进行校正。
对线方法：将管道中线平行移出管半径外5cm，联结后将之挂高1/2 管径处，即成与管线平行的边线，以此边线对每节管进行校正。
全井段校正经复核无误后用事先砼垫垫稳。
B、安装：该工程给水管道采用橡胶圈接口、法兰连接等形式。
橡胶圈接口适用于管道间连接；法兰连接用于UPVC管与钢管等其它管材、阀件的连接。
橡胶圈接口的施工环境温度为-10℃以上。
（1）连接程序（2）操作方法及要求准备：检查管材、管件及橡胶圈的质量，并根据作业项目参考下表准备工具。
当连接的管子需要切断时，需在插口端另行倒角，并应划出插入长度标线，然后再进行连接。
最小插入长度应符合规范要求的规定。
切断管材时，应保证断口平整且垂直管轴线。
清理：将承口内的橡胶圈沟槽、插口端工作面及橡胶圈清理干净，不得有土或其它杂物。
涂抹过润滑剂的插口部位应避免粘上杂质，以免造成接口处的渗水甚至严重漏水。
上胶圈：将胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。
为了安装方便可用水浸湿胶圈，但不得在橡胶圈上涂润滑剂安装。
刷润滑剂：用毛刷将润滑剂均匀地涂在橡胶圈和管子口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂可采用洗洁精、肥皂水或专用润滑剂，禁止用黄油或其它油类作润滑剂。
对口插入：安装时应使被安装管道与已安装的管道在同一直线上，将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦将管一次插入至标线。
若插入阻力过大，切勿强行插入，以防橡胶圈扭曲变形，必须拔出管道检查、调整后重新安装。
不得在管道上用力踩踏或使用机械猛力撞击管道。
检查：用塞尺顺承插口间隙插入，沿管圆周检查橡胶圈的安装是否正确。
C、支墩在安装法兰接口的阀门和管件时，应采取防止造成外加拉应力的措施。
口径大于100mm的阀门下应设支墩。
管道的支墩不应设置在松土上，其后背应紧靠原状土，如无条件，应采取措施保护支墩的稳定；支墩与管道之间应设橡胶垫片，以防止管道的破坏。
在无设计规定的情况下，管径小于100mm的弯头、三通可不设支墩。
