焊接工艺评定试验

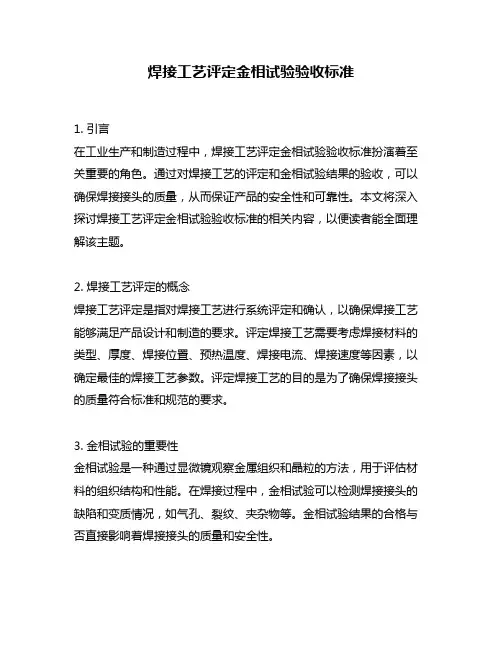

焊接工艺评定金相试验验收标准1. 引言在工业生产和制造过程中，焊接工艺评定金相试验验收标准扮演着至关重要的角色。

通过对焊接工艺的评定和金相试验结果的验收，可以确保焊接接头的质量，从而保证产品的安全性和可靠性。

本文将深入探讨焊接工艺评定金相试验验收标准的相关内容，以便读者能全面理解该主题。

2. 焊接工艺评定的概念焊接工艺评定是指对焊接工艺进行系统评定和确认，以确保焊接工艺能够满足产品设计和制造的要求。

评定焊接工艺需要考虑焊接材料的类型、厚度、焊接位置、预热温度、焊接电流、焊接速度等因素，以确定最佳的焊接工艺参数。

评定焊接工艺的目的是为了确保焊接接头的质量符合标准和规范的要求。

3. 金相试验的重要性金相试验是一种通过显微镜观察金属组织和晶粒的方法，用于评估材料的组织结构和性能。

在焊接过程中，金相试验可以检测焊接接头的缺陷和变质情况，如气孔、裂纹、夹杂物等。

金相试验结果的合格与否直接影响着焊接接头的质量和安全性。

4. 焊接工艺评定金相试验验收标准在进行焊接工艺评定和金相试验验收时，需要参考相关的标准和规范。

国家标准GB/T 8118-2010《焊工技术资格与认证》对焊接工艺评定的要求进行了详细规定，包括评定程序、评定方法、评定规则等。

金相试验验收也需要符合相关的标准，如GB/T 9445-2008《焊缝金相组织检验方法》。

这些标准和规范为焊接工艺评定和金相试验验收提供了可靠的依据，确保了焊接接头质量的稳定性和可靠性。

5. 个人观点与理解在我看来，焊接工艺评定金相试验验收标准的制定和执行至关重要。

只有通过严格的评定和验收标准，才能确保焊接接头的质量和可靠性。

金相试验作为一种重要的质量控制手段，可以帮助及时发现焊接接头的缺陷和问题，从而及时采取措施进行修复和改进。

我认为公司在进行焊接工艺评定和金相试验验收时，应该严格依据相关的标准和规范进行操作，以确保产品质量和客户满意度。

6. 总结通过对焊接工艺评定金相试验验收标准的深入探讨，我们了解到了焊接工艺评定和金相试验验收的重要性，以及相关的标准和规范。

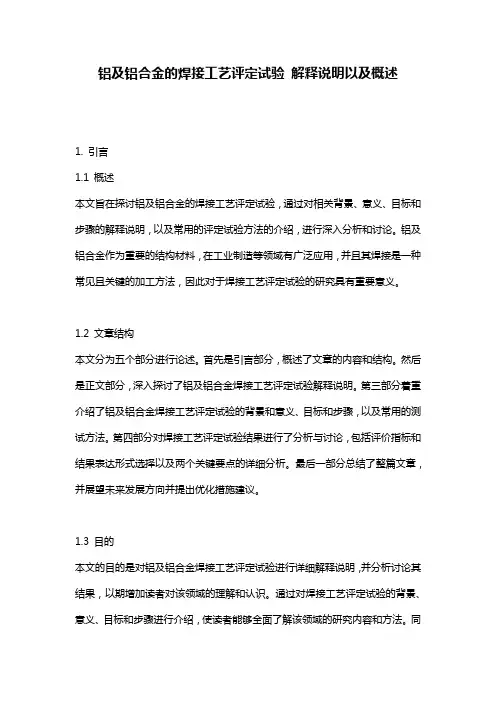

铝及铝合金的焊接工艺评定试验解释说明以及概述1. 引言1.1 概述本文旨在探讨铝及铝合金的焊接工艺评定试验，通过对相关背景、意义、目标和步骤的解释说明，以及常用的评定试验方法的介绍，进行深入分析和讨论。

铝及铝合金作为重要的结构材料，在工业制造等领域有广泛应用，并且其焊接是一种常见且关键的加工方法，因此对于焊接工艺评定试验的研究具有重要意义。

1.2 文章结构本文分为五个部分进行论述。

首先是引言部分，概述了文章的内容和结构。

然后是正文部分，深入探讨了铝及铝合金焊接工艺评定试验解释说明。

第三部分着重介绍了铝及铝合金焊接工艺评定试验的背景和意义、目标和步骤，以及常用的测试方法。

第四部分对焊接工艺评定试验结果进行了分析与讨论，包括评价指标和结果表达形式选择以及两个关键要点的详细分析。

最后一部分总结了整篇文章，并展望未来发展方向并提出优化措施建议。

1.3 目的本文的目的是对铝及铝合金焊接工艺评定试验进行详细解释说明，并分析讨论其结果，以期增加读者对该领域的理解和认识。

通过对焊接工艺评定试验的背景、意义、目标和步骤进行介绍，使读者能够全面了解该领域的研究内容和方法。

同时，通过对常用测试方法及其优缺点的介绍，帮助读者选择适合自己研究对象和目标的评定试验方法。

最后，在结果分析与讨论部分，本文将重点探讨评价指标选择、结果表达形式以及关键要点一与关键要点二，并提供有助于提高焊接质量和效率方面的建议。

2. 正文铝及铝合金的焊接工艺评定试验是一项关键的技术活动，它用于验证和确定适用于特定焊接任务的最佳焊接工艺参数和方法。

通过对焊接材料、设备和操作进行系统而全面的评估，可以确保焊接过程的质量和可靠性。

在进行焊接工艺评定试验之前，首先需要了解并选择适当的铝及铝合金材料。

不同材料具有不同的物理性质和化学组成，因此需要根据实际要求选择最适合的材料。

然后，根据焊接项目的特点、要求和限制条件，确定所需评估的焊接类型（如手工电弧焊、气体保护焊等）。

焊接工艺评定及操作规范一、焊接工艺评定1.焊接工艺评定的目的：2.焊接工艺评定的要求：（1）焊接方法的选择：根据焊接材料的种类和要求，选择最适合的焊接方法，如手工焊接、自动焊接等。

（2）焊接工艺参数的确定：确定焊接电流、电压、焊接速度、焊接角度等焊接工艺参数，保证焊接质量。

（3）焊接试样的制备：根据产品要求，制备符合规定尺寸和形状的焊接试样。

（4）焊接试验的执行：按照焊接工艺参数进行焊接试验，测试焊缝的力学性能、外观质量等。

（5）焊接工艺评定报告：根据焊接试验的结果，编制焊接工艺评定报告，表明焊接工艺的可行性和适用性。

二、操作规范1.焊接设备和工具的选择与检查：（1）选择适合的焊接设备和工具，包括焊接机、气瓶等，确保其质量和性能满足焊接要求。

（2）定期对焊接设备和工具进行检查和维护，确保其正常工作。

2.安全措施：（1）戴好防护用具，包括焊接面罩、手套等，确保人身安全。

（2）保持焊接区域通风良好，避免有毒气体的积聚。

（3）遵守火灾预防措施，保持工作区域整洁，防止火花和火焰的扩散。

3.焊接操作：（1）根据焊接工艺评定报告中的焊接工艺参数进行焊接操作。

（2）焊接前应对焊接材料进行检查，确保其质量和表面清洁度。

（3）合理控制焊接电流、电压等参数，确保焊接质量。

（4）焊接时要注意焊接速度和焊接角度，保证焊缝的充实度和外观质量。

（5）焊接结束后，对焊缝进行外观检查和力学测试，保证焊接质量。

4.焊接质量控制：（1）焊接过程中，定期进行焊缝外观检查，确保焊接质量。

（2）根据产品要求，进行相应的力学性能测试，确保焊接部位的强度和韧性。

（3）记录焊接过程中的相关数据，包括焊接工艺参数、材料批次等，为质量管理提供依据。

以上就是关于焊接工艺评定及操作规范的详细介绍。

通过焊接工艺评定和制定操作规范，能够有效地控制焊接质量，提高生产效率，确保工作安全。

同时，合理的焊接工艺和操作规范也有助于提高焊接工人的技术水平和工作积极性，促进企业的可持续发展。

焊接工艺评定（含试验、检验）规程1 一般要求1.1 评定人员的资格（1）主持“评定”工作的人员必须是从事焊接技术工作的工程师或焊接技师。

（2）评定试件应由本单位技能熟练的焊工施焊。

（3）对评定试件进行无损检测人员必须是有劳动部门颁发的Ⅱ级以上证书，其他检验人员应有有关部门资格认定。

1.2用于焊接工艺评定的母材应符合设计文件和相应标准的规定，且应有出厂质量证明书或复验证明。

1.3焊条、焊丝、焊剂等焊接材料应符合相应在标准且有出厂质量证明书，焊接用气体应符合有关标准的规定。

1.4 焊接工艺评定所用设备应处于正常的工作状态，仪表、气体、流量计等应合格。

1.5焊接工艺评定应以可靠的母材焊接性能试验为依据，并在产品的焊接之前完成。

属于探讨、选择工艺参数的工艺试验或可焊性试验应在工艺评定前的焊接性试验范围内处理，不属于本规定的范围。

2 焊接工艺评定规则2.1焊接工艺评定应根据设计文件和业主的要求选用评定标准。

（1）锅炉行业的焊接工艺评定应选用JB4420—89《锅炉焊接工艺评定》。

（2）钢制压力容器行业应选用JB4708—2000《钢制压力容器焊接工艺评定》。

（3）压力管道行业应选用GB50236—98《现场设备、工业管道焊接工程施工及验收规范》。

（4）石油化工行业应选用SHJ509—88《石油化工工程焊接工艺评定》。

（5）水利电力行业应选用SD340—89《火力发电厂锅炉压力容器焊接工艺评定规程》。

（6）钢结构焊接工艺评定按JGJ81—2002《建筑钢结构焊接规程》和JB4708—2000《钢制压力容器焊接工艺评定》进行评定。

（7）铁路、钢桥焊接工艺评定应按TB10212—98《铁路、钢桥制造规范》进行评定。

2.2评定对接焊缝焊接工艺时，采用对接焊缝试件。

对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。

评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。

（1）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。

第四章!焊接工艺评定的试验项目钢制压力容器的焊接工艺评定是以焊缝的形式来分类的!不同的焊缝形式采用不同的试件"有不同的试验项目!一!对接焊缝按照规定"评定对接焊缝焊接工艺时"采用对接焊缝试件!试验项目有#&’外观检查外观检查主要是检查焊接接头表面有无裂纹$未焊透和未熔合!!’无损检测无损检测主要是检查焊缝内部的质量"即有无裂纹$气孔$夹杂等缺陷!=’力学性能试验力学性能试验包括拉伸试验$弯曲试验和冲击试验!其中拉伸试验的目的是测定焊接接头的强度%弯曲试验的目的是测定焊接接头的塑性和揭示接头内部缺陷"检验焊缝的致密性&连续性和完好性’%冲击试验的目的是测定焊接接头的冲击韧度!二!角焊缝按照规定"评定角焊缝焊接工艺时"采用角焊缝试件!同时"对接焊缝试件评定合格的焊接工艺"亦适用于角焊缝"而且当母材的材料相同或符合材料替代规则时"任一厚度的对接焊缝试件评定合格的焊接工艺"适用于任何厚度的工件的角焊缝!在焊接工艺评定中"作角焊缝试件是为了检验所制定的焊接工艺"能否保证角焊缝的焊透!因此试验项目有#&’外观检查外观检查主要是检查角焊缝接头的外观质量"是否有裂纹和未熔合等!!’宏观金相检验宏观金相检验的目的"是检查焊缝根部是否焊透以及焊接接头的内部质量!由于角焊缝试件不能测定焊接接头的力学性能"对于承压的角焊缝"建议采用对接焊缝试件来评定"以确保角焊缝焊接接头所需的力学性能!试验项目与上述对接焊缝相同"包括#-外观检查%.无损检测%5力学性能试验!三!组合焊缝组合焊缝可分为全焊透的组合焊缝和未全焊透的组合焊缝两种"两者评定方法不同"试验项目也不相同!((&=&=!一"全焊透的组合焊缝全焊透的组合焊缝有两种评定方法!&’采用与工件接头的坡口形式和尺寸类同的对接焊缝试件采用对接焊缝试件是为了测定焊接接头的力学性能"由此来保证组合焊缝工件焊接接头的力学性能#试件的坡口形式和尺寸类同$坡口形式一样"尺寸相同%"这是为了验证能否焊透&试验项目与上述的对接焊缝相同"包括!-外观检查#.无损检测#5力学性能试验&!’采用组合焊缝试件加对接焊缝试件组合焊缝试件是用来验证能否焊透#对接焊缝试件是用以测定接头的力学性能&由于能否焊透由组合焊缝试件去评定"此时对接焊缝试件的坡口形式和尺寸不限&组合焊缝试件的试验项目有!-外观检查#.宏观金相检查&对接焊缝试件的试验项目与上述对接焊缝相同"包括!-外观检查#.无损检测#5力学性能试验&!二"未全焊透的组合焊缝如果坡口的深度大于工件中较薄母材厚度的一半时"可按对接焊缝对待"试验项目与上述对接焊缝相同#如果坡口深度小于或等于工件中较薄母材厚度的一半时"则按角焊缝对待"试验项目与上述角焊缝相同&四!耐蚀堆焊层耐蚀堆焊层的试验项目有!&’渗透检测渗透检测的目的"是检查耐蚀堆焊层表面有无裂纹’缝隙和气孔等缺陷&!’弯曲试验弯曲试验的目的"是检查耐蚀堆焊层的致密性和塑性&=’化学成分分析堆焊金属的耐蚀性与其化学成分有关"进行堆焊层金属的化学成分分析"可以检查堆焊层金属是否具有技术条件所规定的化学成分&((&?&=。

焊接工艺评定测试及标准一站式的材料检测、分析与技术咨询服务焊接工艺评定测试及标准有哪些？焊接工艺评定简介：焊接工艺评定（Welding Procedure Qualification Record，简称WPQR) 为验证所拟定的焊件焊接工艺的正确性或进行焊工能力考核而进行的试验过程及结果评价。

焊接工艺评定目的1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头。

2.验证施焊单位所拟订的焊接工艺指导书是一站式的材料检测、分析与技术咨询服务否正确。

3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。

4.考核焊工能力。

焊接工艺评定应用范围1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。

2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣一站式的材料检测、分析与技术咨询服务焊等焊接方法。

评定过程1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS)2、施焊试件和制取试样3、检验试件和试样4、测定焊接接头是否满足标准所要求的使用性能5、提出焊接工艺评定报告对拟定的焊接工艺一站式的材料检测、分析与技术咨询服务指导书进行评定工艺评定常规测试（查看更多测试）外观检测无损探伤拉伸测试弯曲测试冲击测试硬度测试低倍金相测试表面裂纹检测一站式的材料检测、分析与技术咨询服务工艺评定相关标准评定参考标准工艺评定的标准国内标准SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》SY∕T0452－2002《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）一站式的材料检测、分析与技术咨询服务GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准欧洲标准ISO15614-1 钢的电弧焊和气焊∕镍和镍合金的电弧焊ISO15614-2铝和铝合金的电弧焊ISO15614-3铸铁电弧ISO15614-4铸铝的修补焊一站式的材料检测、分析与技术咨询服务ISO15614-5钛和钛合金的电弧焊∕锆和锆合金的电弧焊ISO15614-6铜和铜合金的电弧焊ISO15614-7堆焊ISO15614-8管接头和管板接头的焊接EN 288 或ISO 15607 - ISO 15614系列标准美国标准AWSD1.3-98 薄板钢结构焊接规程一站式的材料检测、分析与技术咨询服务D1.6:1999 不锈钢焊接D1.1∕D1.1M:2005 钢结构焊接规程D1.2∕D1.2M:2003 铝结构焊接规程D1.5∕D1.5M:2002桥梁焊接D14.3∕D14.3M:2005 起重机械焊接规程简介美信检测是一家具有CNAS和CMA资质认证●形貌观●显微结●表面元●表面异一站式的材料检测、分析与技术咨询服务察与测量构分析素分析物分析●成分分析●力学性能测试●热学性能测试●焊接工艺评定●CT扫描●无损检测●切片分析●阻燃性能测试●油品检测●清洁度测试●可靠性测试●失效分析●配方分析●有毒物质检测●涂镀层厚度......。

焊接工艺评定报告工艺试验报告
一、试验目的
本次试验旨在评定焊接工艺的可行性和可靠性，为后续的生产提供参考依据。

二、试验方法
本次试验采用了手工电弧焊接工艺，焊接材料为Q235钢板，焊接接头为对接接头。

试验过程中，对焊接工艺参数进行了调整，包括电流、电压、焊接速度等，以达到最佳的焊接效果。

三、试验结果
经过多次试验，最终确定了最佳的焊接工艺参数，具体如下：
电流：120A
电压：22V
焊接速度：10cm/min
焊接材料：E6013焊条
焊接接头：对接接头
焊接质量：合格
四、试验结论
本次试验结果表明，手工电弧焊接工艺在焊接Q235钢板对接接头时，具有较好的可行性和可靠性。

通过对焊接工艺参数的调整，可以获得最佳的焊接效果，达到焊接质量合格的要求。

五、建议
在实际生产中，应根据具体情况选择合适的焊接工艺，同时对焊接工艺参数进行调整，以确保焊接质量符合要求。

同时，应加强对焊接工艺的管理和控制，确保焊接质量的稳定性和可靠性。

六、总结
本次试验为焊接工艺评定提供了参考依据，同时也为实际生产提供了可行性和可靠性的保证。

在今后的生产中，应加强对焊接工艺的管理和控制，不断提高焊接质量和效率，为企业的发展做出贡献。

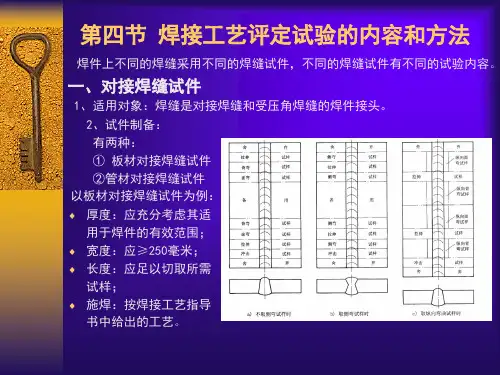

一、焊接工艺评定试验焊接工艺评定试验项目和方法原则上要完全按照我国现行的焊接工艺评定标准进行，完成焊接工艺评定试验的企业单位不得任意增加或缩减试验项目，也不得任意改变试验方法，否则就失去了焊接工艺评定的合法性和合理性。

焊接工艺评定试板原则上要求无损探伤，焊接工艺评定试板不应存在不允许的焊接缺陷。

如发现缺陷，则将该试板评为不合格，不得再取样，而是调整焊接参数，重新焊制焊接工艺评定试板。

（一）锅炉与压力容器焊接工艺评定试验项目1.试验项目锅炉与压力容器焊接工艺评定试验，按产品的接头形式分别以全焊透开坡口对接接头、局部焊透开坡口对接接头和角接接头来完成。

特殊的接头如螺柱焊、耐蚀耐磨堆焊、衬里层接头及接触焊接头等按专门条款的规定进行。

当评定焊缝坡口形状和尺寸为重要参数的焊接方法时，试件的坡口形状和尺寸应符合产品图样或焊接工艺设计书的规定。

焊接评定试板的检验项目按试件的形式有以下几种：（1）开坡口对接接头试板。

外观检查、拉伸、冷弯和缺口冲击韧度试验。

（2）角接接头试板。

外观检查、宏观金相检验。

（3）不锈耐蚀堆焊层试件。

外观检查、表面渗透检验，冷弯、化学成分分析。

（4）硬质合金堆焊层试件。

外观检查、表面着色检查、表面层硬度测定、宏观金相检验、堆焊层化学成分分析。

（5）螺柱焊试件。

外观检查、锤击试验或弯曲试验、扭转试验、宏观金相检验。

2.焊接工艺评定试验方法焊接工艺评定中使用的力学性能试验方法包括拉伸、弯曲、缺口冲击、扭转和剪切试验等。

（1）拉伸试验。

按GB2651—1989《焊接接头拉伸试验方法》和GB2852—1989《焊接及熔敷金属拉伸试验方法》进行。

（2）弯曲试验。

按GB2653—1989《焊接接头弯曲及压扁实验方法》进行。

（3）冲击试验（缺口韧性试验）。

按GB2650—1989《焊接接头冲击试验方法》进行。

（4）角焊缝试样的宏观试验。

宏观试片受检面经机械加工和磨光后，选用适当的腐蚀剂浸蚀，直至清楚地分辨出焊缝及热影响区。
