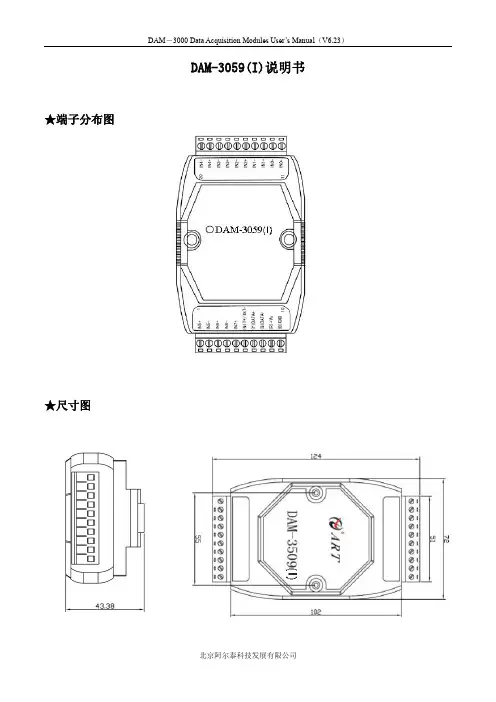

DAM-3059(I)说明书★端子分布图★尺寸图★主要指标8路模拟量输入模块■输入类型：mA■支持通道量程独立配置■通道输入：6路差分，2路单端（默认配置）或8路差分■采样频率：10Hz■分辨率：16bit■精度：0.2%■输入阻抗：8MΩ■零点漂移：20uV/℃■满量程漂移：25ppm/℃■CMR@50/60Hz：86dB■NMR@50/60Hz：100dB■隔离电压：2500VRMS(浪涌保护电压)■内置看门狗■电源：+10～+30VDC■功耗：1W@24VDC■操作温度：-10℃～＋70℃■存储温度：-20℃～＋85℃★信号接线图跳线选择：模块内部的跳线JP1用来选择端子INIT*/IN7-：（1）、选择8路差分模式，端子INIT*/IN7-被设成IN7-（2）、选择INIT*模式，端子INIT*/IN7-被设成INIT*复位连接：用跳线JP1选择INIT*模式，将INIT*/IN7-端与GND端短接，在+Vs端和GND端间加+10～+30VDC 电压，上电后，模块指示灯快速闪烁3次，待指示灯闪烁停止后，再断电，将INIT*/IN7-端与GND端断开，此时模块已经完成复位。
复位成功后，模块恢复出厂默认值：模块地址：1波特率：9600模拟量输入连接：模拟量输入（0～5通道）接线说明模拟量输入通道6和7接线说明（1）、跳线1设置是8路差分模式（2）、跳线1设置是INIT*模式★结构框图★代码配置表■波特率配置代码表代码0001020304050607波特率1200240048009600192003840057600115200■模拟量输入范围配置代码表★端子定义表★MODBUS通讯说明1、读取数据寄存器及设置模块参数等命令详见本公司的模拟量输入模块MODBUS协议说明。
2、数据寄存器的值与输入模拟量的对应关系（均为线性关系）：模拟量输入量程数据寄存器的数码值（十进制）-20mA～+20mA0-65535（-20mA对应数码值0，20mA对应数码值65535）0～20mA0-65535（0mA对应数码值0，20mA对应数码值65535）4～20mA0-65535（4mA对应数码值0，20mA对应数码值65535）★安装方式DAM-3000系列模块可方便的安装在DIN导轨、面板上（如图1-1），还可以将它们堆叠在一起（如图1-2），方便用户使用。
关于本手册本手册为阿尔泰科技推出的USB8812同步采集卡的用户手册，其中包括产品功能概述、电气特性、AD功能的使用方法、产品应用注意事项、校准及保修等。
文档版本：V6.00.05目录关于本手册 01 快速上手 (4)1.1 产品包装内容 (4)1.2 安装指导 (4)1.2.1 注意事项 (4)1.2.2 应用软件 (4)1.2.3 软件安装指导 (4)1.2.4 硬件安装指导 (4)1.3 设备接口定义 (5)1.4 板卡使用参数 (5)2 功能概述 (6)2.1 产品简介 (6)2.2 性能描述 (6)2.3 规格参数 (7)2.3.1 产品概述 (7)2.3.2 AI模拟量输入 (7)2.3.3 直流偏移 (7)2.3.4 共模抑制比（CMRR） (7)2.3.5 交流耦合特性 (8)2.3.6 带宽 (8)2.3.7 平坦度 (9)2.3.8 空闲通道噪声 (9)2.3.9 动态范围 (9)2.3.10 无杂散动态范围 (9)2.3.11 总谐波失真 (9)2.3.12 总谐波失真加噪声 (10)2.3.13 串扰 (10)2.3.14 增益匹配度 (10)2.3.15 相位匹配度 (10)2.3.16 压电集成电路（IEPE） (10)2.3.17 板卡功耗 (10)2.3.18 外部供电 (11)2.3.19 设备配置 (11)2.3.20 设备信息查询 (11)3 设备特性 (12)3.1 板卡外形图 (12)3.2 尺寸图及主要元件功能说明 (12)4 AI模拟量输入 (14)4.1 模拟输入AI (14)4.2 AI数据采集注意事项 (14)4.2.1 远离噪声源 (14)4.2.2 高质量的同轴电缆 (15)4.3 AI自动校准（CAL） (15)4.4 AI信号连接 (15)4.5 AI数据存储顺序 (16)4.5.1 单通道 (16)4.5.2 多通道 (16)4.6 AI采集模式 (17)4.6.1 按需单点采样 (17)4.6.2 有限点采样 (17)4.6.3 连续采样 (18)4.7 触发模式 (18)4.7.1 开始触发 (18)4.7.2 硬件延时触发 (19)4.7.3 暂停触发 (20)4.8 触发类型 (20)4.8.1 触发功能框图 (20)4.8.2 软件强制触发 (21)4.8.3 模拟触发 (21)4.8.4 数字触发 (23)5 产品保修 (24)5.1 保修 (24)5.2 技术支持与服务 (24)5.3 返修注意事项 (24)1 快速上手本章主要介绍初次使用USB8812需要了解和掌握的知识，以及需要的相关准备工作，可以帮助用户熟悉USB8812使用流程，快速上手。
研华公司简介研华公司成立于1983年，是一家全球领先的电子平台产品和服务提供商。
其业务范围包括完整的系统集成、硬件、软件、以客户为中心的设计服务和全球后勤支持，均由产业领先的后端办公电子商务解决方案进行保障。
通过与解决方案伙伴的密切合作，我们能够为各种工业应用提供完整的解决方案。
研华一直致力于高质量，高性能计算平台和制造的创新，公司的使命是通过提供值得信赖的电子平台产品和服务，开创全球e世纪的创新动力。
研华产品的应用和创新永无止境。
研华将自己定位为ePlatform服务提供商，一直并将继续在嵌入式电脑，应用平板电脑，工业网络电脑和自动化领域创建领导品牌。
我们与合作伙伴一起，为不同的垂直产业提供各种产品，如环境与设备监控，网络通讯，网络安全，POS/POI自助终端，e化工厂/e自动化，医疗和家庭自动化等。
研华将客户连接e化世界的进程带入一个新的阶段：由嵌入式电脑，应用平板电脑，工业网络电脑和自动化四条产品线提供完整的解决方案。
从工业自动化到医疗电脑及家庭自动化，我们都可以满足每一个客户的独特需求。
数据采集卡研华PCI-1713模拟量输入卡：该板卡具有32 路单端或16 路差分模拟量输入，或组合输入方式，12位A/D转换分辨率，A/D转换器的采样速率可达100 kHz，每个输入通道的增益可编程，卡上有4K采样FIFO缓冲器，2500VDC 隔离保护，支持软件、内部定时器触发或外部触发。
研华PCI-1720U模拟量输出卡：该板卡具有四路12 位D/A 输出通道，多种输出范围。
由于能够在输出和PCI总线之间提供2500VDC的隔离保护，PCI-1720非常适合需要高电压保护的工业场合。
研华PCI-1730数字量输入/输出卡：它提供了16路数字量输入和16路数字量输出，高输出驱动能力和中断能力，具有2500VDC高电压隔离I/O通道。
研华PCI-1780U计数器/定时器卡：是基于PCI总线设计的接口卡。
该卡使用了AM9513芯片，能够通过CPLD实现计数器/定时器功能。
USB2005数据采集卡硬件使用说明书北京阿尔泰科技发展有限公司产品研发部修订目录目录 (1)第一章USB简介 (2)第二章产品说明 (3)第一节、性能和技术指标 (3)一、性能 (3)二、应用范围 (3)三、技术指标 (3)第二节、元件位置图及各种插座管脚定义 (4)一、主要元件位置图 (4)二、关于模拟输入引脚37芯插头XS1的管脚定义 (5)三、于20芯插头XS2开关量输入的管脚定义 (7)四、关于20芯插头XS3开关量输出的管脚定义 (7)五、关于4芯插头XS5计数器管脚定义 (7)第三节、模拟信号的增益设置 (8)第四节、短路套设置 (8)第五节、寄存器数据格式 (8)第六节、模拟信号输入连接方式 (9)第四章AD数据采集原理 (11)第一节、AD工作模式： (11)第二节、A/D转换启动控制： (11)第三节、板上转换定时器： (11)第四节、FIFO数据、状态： (12)第五章产品的应用、校准、保修 (13)第一节、USB2005演示系统的操作： (13)第二节、注意事项 (13)第三节、校准 (13)一、A/D校准USB2005按①～③步骤校准放大器 (13)二、A/D转换器校准步骤 (13)第四节、保修 (13)附录一板卡及其机箱尺寸 (14)第一节、USB2005板外形尺寸: (14)第二节、USB2005机箱（铝合金外壳）的尺寸： (14)第一章 USB简介USB（UNIVERSAL SERIER BUS）又称之为通用串行总线，不仅仅简单地将计算机和外设连接在一起，而是使我们进入了一个全新的PC机时代。
USB是您进行数字图象处理的最佳选择，同时她也为数字化设计提供了无限的创造空间，一但您尝试使用了USB，势必爱不释手。
为什么USB越来越受到用户的青赖呢？USB实现了那些一直梦想快速直接连接外设到PC机的使用者的梦想，添加一个传统外设首先您不得不弄清楚在那些令人迷惑的端口序列中那一个才是您需要的。
PCI2006数据采集卡第一章第一节、产品应用本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。
也可构成工业生产过程监控系统。
它的主要应用场合为：◆电子产品质量检测◆信号采集◆过程控制◆伺服控制第二节、总线及制作工艺特点◆32位PCI总线，支持PCI2.2协议，真正实现即插即用◆支持5V PCI总线◆FPGA接口芯片设计，具有极高的保密性，特别适合OEM合作第三节、AD模拟量输入功能◆转换器类型：AD7899-1(兼容AD7899-2)◆输入量程(InputRange)：板上A/D转换器AD7899-1：±10V、±5V板上A/D转换器AD7899-2：0～5V、0～2.5V◆转换精度：14位(Bit)◆采样速率(Frequency)：最高采样速率为400KHz(2.5微秒/点)最低采样速率为39Hz(约25毫秒/点)注释：各通道实际采样速率=采样速率/采样通道数分频公式：采样频率=主频/分频数，其中主频=40MHz，20位分频，分频数的取值范围：最低为100，最高为220◆软件通过率：最高采样速率(2.5微秒/点),在Win2K系统中建议使用中断方式◆物理通道数：32通道(单端SE),16通道(双端DI)◆模拟量输入方式：单端模拟输入和双端模拟输入◆采样通道数：软件可选择◆模拟输入阻抗：100MΩ◆模拟输入共模电压范围：<±2V◆通道切换方式：任意通道切换（切换阵列中可重复某些通道的取样点数）◆数据读取方式：非空方式、半满方式和中断方式◆存诸器深度：8K字（点）FIFO存储器存储器标志：满、空、半满触发模式(TriggerMode)：软件内部触发和硬件外部触发（简称外触发）触发类型(TriggerType)：模拟电平触发和数字边沿触发触发电平：软件可调，触发电平由DA0输出实现数字量触发源（DTR）输入范围：标准TTL电平模拟量触发源（ATR）输入范围：±15V模拟比较器类型：LM311模拟比较器比较时间：<2uS模拟触发电平范围：由DA0的输出量程决定转换结果中的空闲数据位定义：D14由开关量DI0引入D15由FIFO溢出状态引入(0:表示溢出，1：表示未溢出)程控放大器类型：默认为AD8251，兼容AD8250、AD8253程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)模拟输入阻抗：10MΩ放大器建立时间：785nS(0.001%)(max)非线性误差：±1LSB(最大)系统测量精度：0.05%工作温度范围：0℃～+50℃存储温度范围：-20℃～+70℃第四节、DA模拟量输出功能转换器类型：AD5725输出量程：0～5V、0～10V、±5V、±10V转换精度：12位(Bit)采样速率：最高采样速率为100KHz（10us/点）最低采样速率由用户软件决定，软件置DA数据快则快，慢则慢。
PCI2361 计数器及开关量卡使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录目录 (1)第一章概述 (2)第一节、计数、定时 (2)第二节、数字量I/O (2)第三节、外形尺寸 (2)第二章元件位置图、信号插座、跳线和数据定义 (3)第一节、主要元件位置图 (3)一、信号输入输出连接器 (3)二、跳线器 (3)第二节、信号输入输出连接器 (3)一、关于37 芯 D 型插头XS1 的管脚定义 (3)二、关于开关量输入20 芯插头XS2 和XS3 的管脚定义 (4)三、关于开关量输出20 芯插头XS4 和XS5 的管脚定义 (5)第三节、数据定义及寄存器说明 (5)一、PCI 映射空间 (5)二、寄存器 (5)第三章可编程定时/计数器8254 编程描述 (8)第一节、控制字 (8)第二节、工作方式 (8)方式0—计数结束中断 (8)方式1—可编程单次脉冲方式 (8)方式2—频率发生器方式 (9)方式3—方波频率发生器方式 (9)方式4—软件触发选通方式 (9)方式5—硬件触发选通方式 (9)PCI2361 计数器及开关量卡使用说明书版本：6.12第一章概述PCI2361 可以广泛地应用于计数、定时、测频、频率发生、数字量控制，特别是在计数、测频等领域可以灵活、方便地组合，满足用户的多种不同需求。
特别是通道 0 提供正、反向输出，可以方便的对其余通道的GATE（门控端）进行控制，以方便测频应用。
第一节、计数、定时1、 PCI2361 板上有 9 个计数/定时器，每个计数/定时器各自独立。
2、计数/定时器的 CLK（时钟输入），GATE（门控），OUT（输出），GATE（门控）全部外接，其中GATE输入内部有上拉电阻以方便计数应用，CLK、OUT 端满足标准 TTL 电气特性。
输入低电平小于 0.4V，高电平大于 2.6V, OUT 的最大输出驱动电流 1 毫安。
3、计数器 0 提供 OUT 正、反向输出。
