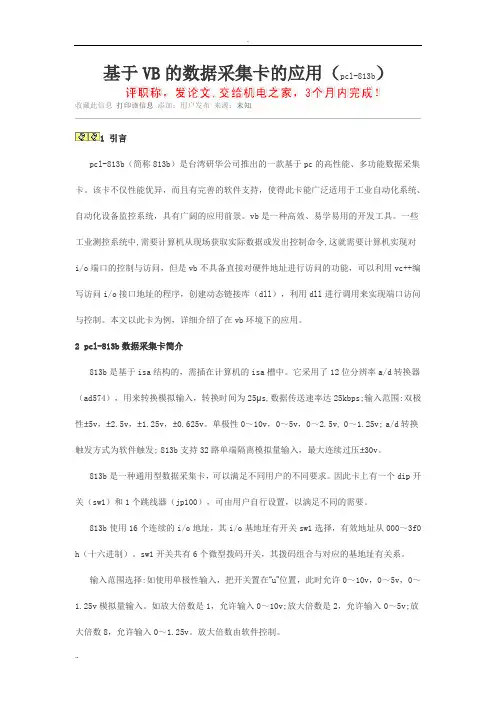

基于VB的数据采集卡的应用（pcl-813b）收藏此信息打印该信息添加：用户发布来源：未知1引言pcl-813b（简称813b）是台湾研华公司推出的一款基于pc的高性能、多功能数据采集卡。

该卡不仅性能优异，而且有完善的软件支持，使得此卡能广泛适用于工业自动化系统、自动化设备监控系统，具有广阔的应用前景。

vb是一种高效、易学易用的开发工具。

一些工业测控系统中,需要计算机从现场获取实际数据或发出控制命令,这就需要计算机实现对i/o端口的控制与访问，但是vb不具备直接对硬件地址进行访问的功能，可以利用vc++编写访问i/o接口地址的程序，创建动态链接库（dll），利用dll进行调用来实现端口访问与控制。

本文以此卡为例，详细介绍了在vb环境下的应用。

2pcl-813b数据采集卡简介813b是基于isa结构的，需插在计算机的isa槽中。

它采用了12位分辨率a/d转换器（ad574），用来转换模拟输入，转换时间为25μs,数据传送速率达25kbps;输入范围:双极性±5v，±2.5v，±1.25v，±0.625v。

单极性0～10v，0～5v，0～2.5v,0～1.25v;a/d转换触发方式为软件触发;813b支持32路单端隔离模拟量输入，最大连续过压±30v。

813b是一种通用型数据采集卡，可以满足不同用户的不同要求。

因此卡上有一个dip开关（sw1）和1个跳线器（jp100），可由用户自行设置，以满足不同的需要。

813b使用16个连续的i/o地址，其i/o基地址有开关sw1选择，有效地址从000～3f0 h（十六进制）。

sw1开关共有6个微型拨码开关，其拨码组合与对应的基地址有关系。

输入范围选择:如使用单极性输入，把开关置在“u”位置，此时允许0～10v，0～5v，0～1.25v模拟量输入。

如放大倍数是1，允许输入0～10v;放大倍数是2，允许输入0～5v;放大倍数8，允许输入0～1.25v。
