给水给排水管道支吊架规范
1、钢管管道支架的最大间距
公称直径(mm) 15 20 25 32 40 50 70 80 100 125 150 200 250 300
支架最大间距保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5
不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12
2、塑料管及复合管管道支架的最大间距
公称直径(mm) 12 14 16 18 20 25 32 40 50 63 75 90 110
支架最大间距立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4
水平管冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55
水平管热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 3 3
3、铜管垂直水平安装的支架间距
公称直径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
支架最大间距垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4 4水平管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5
采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定:
1、楼层高度小于或等于5m,每层必须安装1个。
2、楼层高度大于5m,每层不得少于2个。
3、管卡安装高度,距地面应为1.5~1.8m,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
钢管管道支架最大间距 公称管径 15 20 25 32 405070 80100125150 200 250 300保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5不保温管 2.5 3 3.25 4 4.5 5 6 6 6.57 8 9.5 11 12薄壁不锈钢管的支吊架间距（M）不得大于下表 公称直径 10～15 20～25 32～40 50～65水平管 1.0 1.5 2.0 2.5立管 1.5 2.0 2.5 3.0钢塑复合管采用沟槽连接时，管道支架间距不得大于下表 管径 65～100 125～200 250～315 最大支承间距 3.5 4.2 5.0塑料管，复合管支吊架间距一般不大于下表 管径 12 14 16 18 202532 40 50 63 75 90 110立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4水平管 0.4 0.4 0.5 0.5 0.6 0.70.80.9 1.0 1.1 1.2 1.35 1.55硬聚氯乙烯(PVC-U)管道的支架间距按下表 外径 20 25 32 40 50 63 75 90 110立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.6横管 0.6 0.65 0.7 0.9 1.0 1.2 1.3 1.45 1.6 排水塑料管道支架的最大间距 m按下表 GB50242外径 50 63 75 90 110立管 1.2 1.5 2.0 2.0 2.0横管 0.5 0.75 1.1 1.3 1.6聚氯丙烯(PP-R)管道的支架间距按下表 外径 20 25 32 40 50 63 75 90 110 立管 1.0 1.2 1.5 1.7 1.8 2.0 2.0 2.1 2.5 横管 0.65 0.80 0.95 1.10 1.25 1.40 1.50 1.60 1.90氯化聚氯乙烯管(PVC-C)支吊架间距 公称直径 20 25 32 40 50 63 75 90 110125 140 160 立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.7 3.0 3.4 3.8 横管 0.8 0.80.85 1.0 1.2 1.4 1.5 1.6 1.7 1.8 2.0 2.0交联聚乙烯管(PEX)的支吊架间距 管径 20 15 32 40 50 63 立管 0.8 0.9 1.0 1.3 1.6 1.8 横管 0.6 0.7 0.8 1.0 1.2 1.4铝塑复合管支吊架间距 公称外径 12 14 16 18 20 253240 50 63 75 立管 0.50 0.60 0.70 0.800.90 1.00 1.10 1.30 1.60 1.80 2.00横管 0.40 0.40 0.50 0.500.600.700.80 1.00 1.20 1.40 1.60铜管管道支架间距不得大于下表 公称直径 15 20 25 32 40 50 65 80 100 125 150 200立管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0横管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5检查口（清扫口）或检查井的最大距离 DN（） 50 75 90 110 125 160 距离（m） 10 12 12 15 20 20伸缩节最大允许伸缩量表DN(mm) 50 75 90 110 125 160 最大允许伸缩量(mm) 12 15 20 20 20 25PVC管道最大支撑间距（M M）表摘录于施工工艺悬吊横管 DN（MM） 立管 干管 支管 40 1500 80050 1500 100075 2000 150090 2000 1800110 2000 1100 2000125 2000 1250 2200160 2000 1600 2500生活污水塑料管标准坡度GB50242直径DN（MM） 标准坡度（‰） 最小坡度（‰） 50 25 1275 15 8110 12 6125 10 5160 7 4⑥HDPE管道焊接选择档位与电流 项目 管直径 挡位 电流范围 焊机 200~400 1（小） 12~16 PE—2004X 450~600 1（小） 16~25600~1000 2（大） 20~351100~2000 —— 26~40 PE—2002。

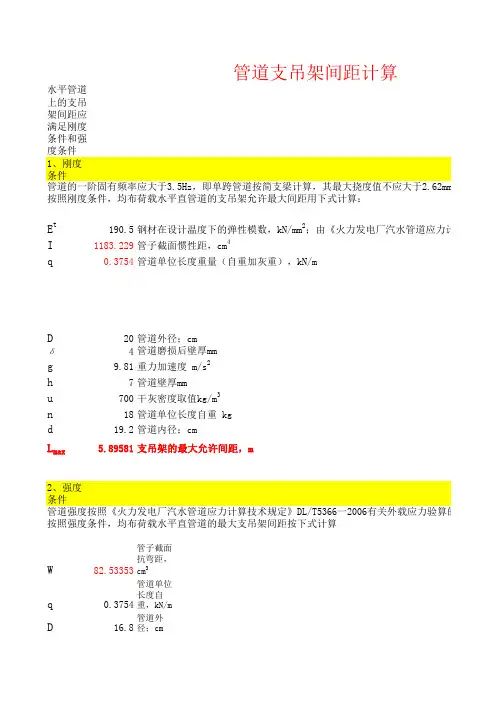

水平管道上的支吊架间距应满足刚度条件和强度条件1、刚度条件Et 190.5I1183.229q0.3754D20δ4g 9.81h 7u 700n 18d 19.2L max5.895812、强度条件W82.53353管子截面抗弯距，cm 3q0.3754管道单位长度自重，kN/m D16.8管道外径；cm d16管道内径；cm L max 6.429206支吊架的最大允许间距，m管道单位长度重量（自重加灰重），kN/m 管道外径；cm 管道内径；cm管道单位长度自重 kg管道壁厚mm干灰密度取值kg/m 3管道磨损后壁厚m m重力加速度 m/s 2支吊架的最大允许间距，m 管道强度按照《火力发电厂汽水管道应力计算技术规定》DL/T5366一2006有关外载应力验算的规按照强度条件，均布荷载水平直管道的最大支吊架间距按下式计算管道支吊架间距计算管道的一阶固有频率应大于3.5Hz，即单跨管道按简支梁计算，其最大挠度值不应大于2.62mm。
按照刚度条件，均布荷载水平直管道的支吊架允许最大间距用下式计算：钢材在设计温度下的弹性模数，kN/mm 2；由《火力发电厂汽水管道应力计算技术规程管子截面惯性距，cm 4I=π（D4-d4）/64算的规定计算，使管道的持续外载当量应力在允许范围内；并且单跨管道按简支梁计算，管道自重2mm。
水管道应力计算技术规程》附录A中“常用国产材料的弹性模量数据表”中查得4t max 2118.0L qIE =qW 4336.0L max =()D D W 32d44-=π道自重引起的最大弯曲应力不大于23.5MPa。

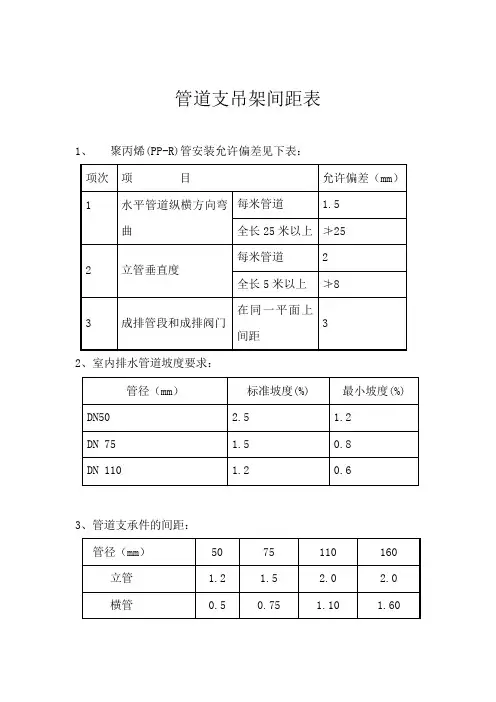

管道支吊架间距标准
根据不同的管道尺寸、材质和安装要求，管道支吊架的间距标准会有所不同。
一般来说，以下是常见的几种管道支吊架间距标准：
1. 排水管道：在水平线上，直径小于100mm的排水管道的支吊架间距一般为3-4米；直径100-300mm的排水管道的支吊架间距一般为2-3米；直径大于300mm的排水管道的支吊架间距一般为1-2米。
2. 输送管道：输送管道的间距标准根据管道的直径、重量和材质等因素而定。
一般来说，直径小于100mm的输送管道的支吊架间距一般为1-2米；直径100-300mm的输送管道的支吊架间距一般为0.8-1.5米；直径大于300mm的输送管道的支吊架间距一般为0.6-1.2米。
需要注意的是，以上仅为一般情况下的参考数值，具体的管道支吊架间距标准应根据相关标准和设计要求进行确定。
在实际安装过程中，还需考虑管道的热胀冷缩、振动和重量等因素，以确保管道的安全和稳定。
常用管道支吊架间距规范管道支吊架是管道系统中非常重要的组成部分，其作用是支持和固定管道，保证管道在使用过程中的稳定性和安全性。
在安装管道支吊架时，需要按照一定的间距规范进行布置，以确保管道系统的正常运行。
本文将介绍常用的管道支吊架间距规范，以供参考。
1. 竖直管道支吊架间距竖直管道的支吊架间距应符合以下规范：1.1 竖直支架间距在一根竖直管道上，通常需要安装多个支架来支撑。
支架的间距取决于管道的质量和直径。
一般情况下，垂直管道的支架间距应满足以下条件之一：a) 对于水平管道，间距不应超过3.6米；b) 对于包含沉重介质的竖直管道，间距应根据介质重量和管道直径进行计算，并在管道上方和下方各设置一个支架以支撑管道的重量；c) 对于高温管道，间距应根据管道温度和管道材料进行计算，以确保支架能够承受高温膨胀引起的管道移动。
1.2 竖直吊架间距竖直吊架的间距主要取决于管道的直径和重量。
一般而言，竖直吊架的间距应满足以下条件之一：a) 吊架间距不应超过管道直径的10倍，以确保管道的垂直度；b) 对于较大直径的管道或重量较大的管道，吊架间距应根据管道的重量和直径进行计算，以确保吊架能够承受管道的重量。
2. 水平管道支吊架间距水平管道的支吊架间距应符合以下规范：2.1 水平支架间距水平支架的间距主要取决于管道的直径和重量。
一般而言，水平支架的间距应满足以下条件之一：a) 支架间距不应超过3.6米；b) 对于较大直径的管道或重量较大的管道，支架间距应根据管道的重量和直径进行计算，以确保支架能够承受管道的重量。
2.2 水平吊架间距水平吊架的间距主要取决于管道的直径和重量。
一般而言，水平吊架的间距应满足以下条件之一：a) 吊架间距不应超过管道直径的10倍，以确保管道的水平度；b) 对于较大直径的管道或重量较大的管道，吊架间距应根据管道的重量和直径进行计算，以确保吊架能够承受管道的重量。
3. 斜管道支吊架间距斜管道的支吊架间距应符合以下规范：3.1 斜支架间距斜支架的间距主要取决于管道的倾角和重量。
喷淋管道支吊架间距标准
喷淋管道支吊架间距的标准是根据具体项目的设计要求、管道的材质、直径和安装方法等因素来确定的。
一般情况下，喷淋管道的支吊架间距应满足以下要求：
1. 水平管道：一般情况下，直径小于等于50mm的水平管道的支吊架间距不应超过
2.4m，直径大于50mm的水平管道的支吊架间距不应超过
3.6m。
2. 垂直管道：直径小于等于50mm的垂直管道的支吊架间距不应超过
3.6m，直径大于50mm的垂直管道的支吊架间距不应超过5.4m。
3. 弯头和变径管道：支吊架间距的计算应基于弯头和变径管道的直线段长度。
需要注意的是，以上仅为一般情况下的标准，具体的项目需根据设计要求和实际情况进行具体确定。
同时，在安装喷淋管道时，还需要考虑管道的重量、受力情况、周围环境等因素，确保支吊架的稳定性和安全性。
因此，在具体施工前，需要根据相关规范和设计要求进行具体计算和确定。

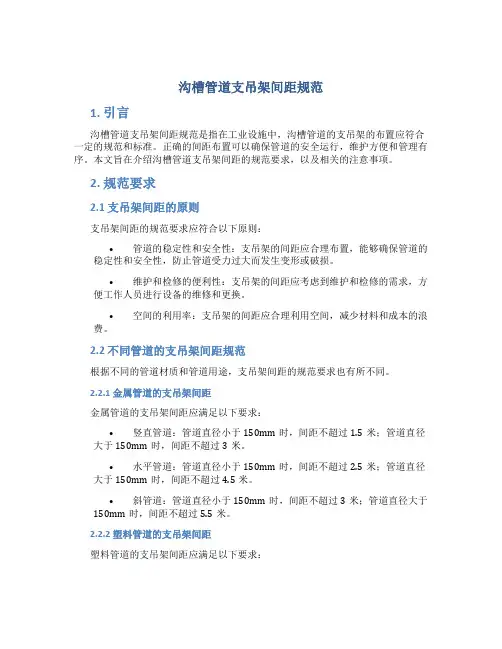

沟槽管道支吊架间距规范1. 引言沟槽管道支吊架间距规范是指在工业设施中，沟槽管道的支吊架的布置应符合一定的规范和标准。
正确的间距布置可以确保管道的安全运行，维护方便和管理有序。
本文旨在介绍沟槽管道支吊架间距的规范要求，以及相关的注意事项。
2. 规范要求2.1 支吊架间距的原则支吊架间距的规范要求应符合以下原则：•管道的稳定性和安全性：支吊架的间距应合理布置，能够确保管道的稳定性和安全性，防止管道受力过大而发生变形或破损。
•维护和检修的便利性：支吊架的间距应考虑到维护和检修的需求，方便工作人员进行设备的维修和更换。
•空间的利用率：支吊架的间距应合理利用空间，减少材料和成本的浪费。
2.2 不同管道的支吊架间距规范根据不同的管道材质和管道用途，支吊架间距的规范要求也有所不同。
2.2.1 金属管道的支吊架间距金属管道的支吊架间距应满足以下要求：•竖直管道：管道直径小于150mm时，间距不超过1.5米；管道直径大于150mm时，间距不超过3米。
•水平管道：管道直径小于150mm时，间距不超过2.5米；管道直径大于150mm时，间距不超过4.5米。
•斜管道：管道直径小于150mm时，间距不超过3米；管道直径大于150mm时，间距不超过5.5米。
2.2.2 塑料管道的支吊架间距塑料管道的支吊架间距应满足以下要求：•竖直管道：管道直径小于150mm时，间距不超过1米；管道直径大于150mm时，间距不超过2.5米。
•水平管道：管道直径小于150mm时，间距不超过2米；管道直径大于150mm时，间距不超过4米。
•斜管道：管道直径小于150mm时，间距不超过2.5米；管道直径大于150mm时，间距不超过5米。
2.3 额外的注意事项在安装和布置沟槽管道的支吊架时，还有一些额外的注意事项需要注意：•支吊架的选材和制造要符合相应的标准和规范要求。
•支吊架的安装要牢固可靠，能够承受管道在运行过程中的重量和振动。
•支吊架的布置要避开其他设施和设备，不得影响其他工作区域的正常运行。
