机械制图剖视图、螺、弹簧、装配图等基础知识

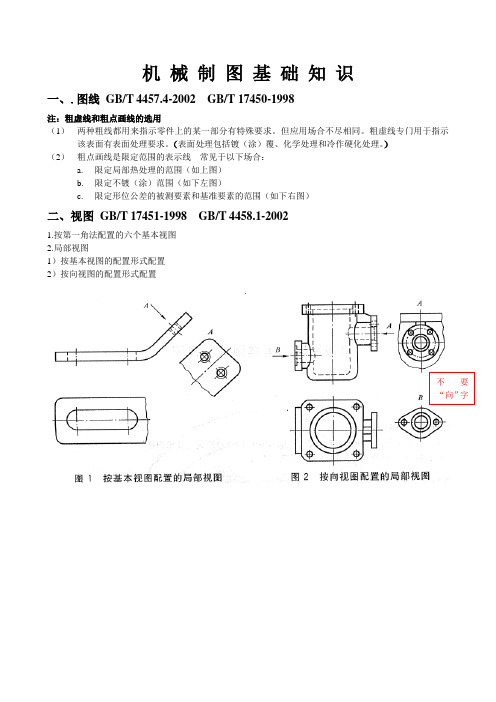

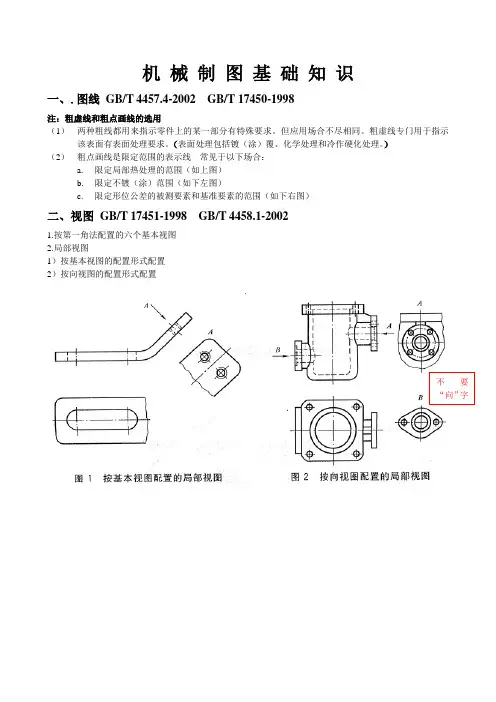

机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面不得画在中断处四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：六、弹簧表示法GB/T 4459.4-2003七、尺寸注法GB/T 4458.4-2003 GB/T 19096-20031.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。

（如下图）2.标注角度的尺寸界线应沿径向引出（图5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7），但当弧度较大时，可沿径向引出（图8）。

3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。

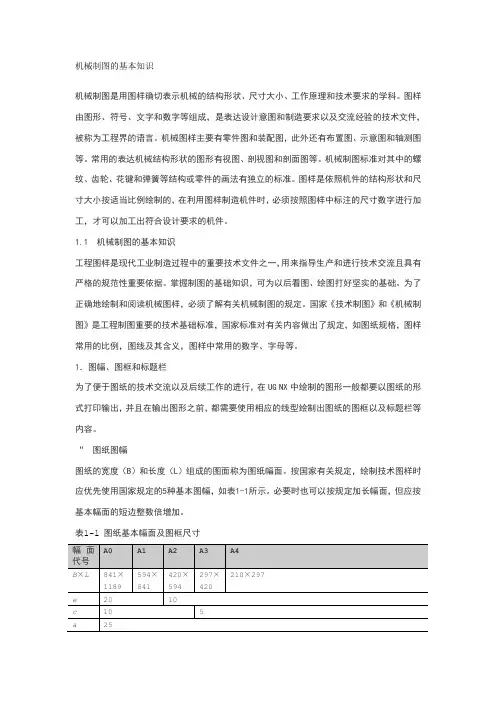

机械制图的基本知识机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，被称为工程界的语言。

机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。

常用的表达机械结构形状的图形有视图、剖视图和剖面图等。

机械制图标准对其中的螺纹、齿轮、花键和弹簧等结构或零件的画法有独立的标准。

图样是依照机件的结构形状和尺寸大小按适当比例绘制的，在利用图样制造机件时，必须按照图样中标注的尺寸数字进行加工，才可以加工出符合设计要求的机件。

1.1 机械制图的基本知识工程图样是现代工业制造过程中的重要技术文件之一，用来指导生产和进行技术交流且具有严格的规范性重要依据。

掌握制图的基础知识，可为以后看图、绘图打好坚实的基础。

为了正确地绘制和阅读机械图样，必须了解有关机械制图的规定。

国家《技术制图》和《机械制图》是工程制图重要的技术基础标准，国家标准对有关内容做出了规定，如图纸规格，图样常用的比例，图线及其含义，图样中常用的数字、字母等。

1．图幅、图框和标题栏为了便于图纸的技术交流以及后续工作的进行，在UG NX中绘制的图形一般都要以图纸的形式打印输出，并且在输出图形之前，都需要使用相应的线型绘制出图纸的图框以及标题栏等内容。

“ 图纸图幅图纸的宽度（B）和长度（L）组成的图面称为图纸幅面。

按国家有关规定，绘制技术图样时应优先使用国家规定的5种基本图幅，如表1-1所示。

必要时也可以按规定加长幅面，但应按基本幅面的短边整数倍增加。

表1-1图纸基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105 a25“图框格式在绘制图形时，必须用粗实线画出图框，细实线画出图纸界限。

图框有留有装订边和不留装订边两种格式，如图1-1所示，其中具体尺寸按表1-1规定画出。

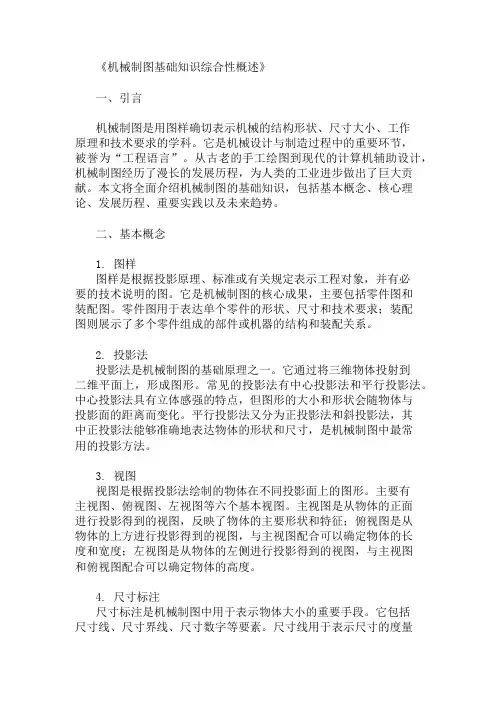

《机械制图基础知识综合性概述》一、引言机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计与制造过程中的重要环节，被誉为“工程语言”。

从古老的手工绘图到现代的计算机辅助设计，机械制图经历了漫长的发展历程，为人类的工业进步做出了巨大贡献。

本文将全面介绍机械制图的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、基本概念1. 图样图样是根据投影原理、标准或有关规定表示工程对象，并有必要的技术说明的图。

它是机械制图的核心成果，主要包括零件图和装配图。

零件图用于表达单个零件的形状、尺寸和技术要求；装配图则展示了多个零件组成的部件或机器的结构和装配关系。

2. 投影法投影法是机械制图的基础原理之一。

它通过将三维物体投射到二维平面上，形成图形。

常见的投影法有中心投影法和平行投影法。

中心投影法具有立体感强的特点，但图形的大小和形状会随物体与投影面的距离而变化。

平行投影法又分为正投影法和斜投影法，其中正投影法能够准确地表达物体的形状和尺寸，是机械制图中最常用的投影方法。

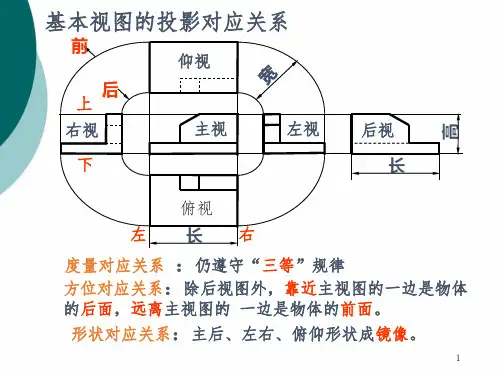

3. 视图视图是根据投影法绘制的物体在不同投影面上的图形。

主要有主视图、俯视图、左视图等六个基本视图。

主视图是从物体的正面进行投影得到的视图，反映了物体的主要形状和特征；俯视图是从物体的上方进行投影得到的视图，与主视图配合可以确定物体的长度和宽度；左视图是从物体的左侧进行投影得到的视图，与主视图和俯视图配合可以确定物体的高度。

4. 尺寸标注尺寸标注是机械制图中用于表示物体大小的重要手段。

它包括尺寸线、尺寸界线、尺寸数字等要素。

尺寸线用于表示尺寸的度量范围；尺寸界线用于限定尺寸线的位置；尺寸数字则表示物体的实际尺寸大小。

在标注尺寸时，需要遵循一定的标准和规范，确保尺寸的准确性和清晰度。

三、核心理论1. 三视图投影规律主视图、俯视图和左视图之间存在着“长对正、高平齐、宽相等”的投影规律。

即主视图与俯视图的长度相等；主视图与左视图的高度相等；俯视图与左视图的宽度相等。

机械制图复习知识点(一)机械制图是机械设计的重要组成部分，也是机械制造加工、装配、维修的基础。

在学习机械制图时，需要掌握一些基础知识点，本文将对机械制图的一些复习知识点进行总结。

一、图形的画法在机械制图中，常见的图形包括直线、圆、椭圆、圆弧、角度等。

在画这些图形时，需要掌握基本的画法和注意事项，如直线需要使用尺子等辅助工具，在确定圆心和半径时需要用到圆规等工具。

二、视图的表示机械制图中，为了便于设计、制造和维修等操作，需要将三维物体用二维图形表示出来。

一个物体的正视图、左视图、底视图等表现出该物体的各个面，也就是各个表面向观察者展示的外观。

在制图时要注意各个视图之间的关系，如上视图应和前视图等保持一致。

三、尺寸的标注机械制图中，尺寸的标注是非常重要的一个环节，标注不清晰或者有误可能导致制造出的零件无法使用。

常见的标注方式包括大小框轮廓线标注法、基准尺寸标注法、标准尺寸标注法等。

在标注时，需要明确尺寸的起点、终点和基准面等信息。

四、公差的表示在机械制图中，为了保证零件的制造精度，需要标注公差。

同时还需要明确公差的类型和数值，如线性公差、角度公差、形位公差等。

在标注公差时，也需要参考相应的标准，如GB/T 1184-1996、GB/T 1804-1992等。

五、剖视图的表达在机械制图中，有时需要展现物体内部的结构或者交叉面的情况，此时可以采用剖视图的方式进行表达。

常用的剖视图包括全剖视图、半剖视图、部分剖视图等。

在制图时，需要明确剖面的位置和方式，如采用斜截面、垂直截面等。

以上就是机械制图的一些基础知识点，希望能够对读者进行一些复习指导，提高制图的准确性和效率。

在实际操作中，还需要结合对于零件和机械系统的理解及深入掌握，才能绘制出高质量的机械制图。

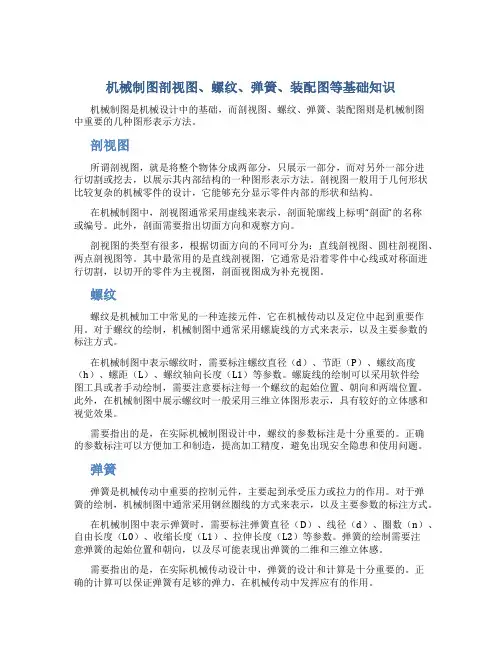

机械制图剖视图、螺纹、弹簧、装配图等基础知识机械制图是机械设计中的基础，而剖视图、螺纹、弹簧、装配图则是机械制图中重要的几种图形表示方法。

剖视图所谓剖视图，就是将整个物体分成两部分，只展示一部分，而对另外一部分进行切割或挖去，以展示其内部结构的一种图形表示方法。

剖视图一般用于几何形状比较复杂的机械零件的设计，它能够充分显示零件内部的形状和结构。

在机械制图中，剖视图通常采用虚线来表示，剖面轮廓线上标明“剖面”的名称或编号。

此外，剖面需要指出切面方向和观察方向。

剖视图的类型有很多，根据切面方向的不同可分为：直线剖视图、圆柱剖视图、两点剖视图等。

其中最常用的是直线剖视图，它通常是沿着零件中心线或对称面进行切割，以切开的零件为主视图，剖面视图成为补充视图。

螺纹螺纹是机械加工中常见的一种连接元件，它在机械传动以及定位中起到重要作用。

对于螺纹的绘制，机械制图中通常采用螺旋线的方式来表示，以及主要参数的标注方式。

在机械制图中表示螺纹时，需要标注螺纹直径（d）、节距（P）、螺纹高度（h）、螺距（L）、螺纹轴向长度（L1）等参数。

螺旋线的绘制可以采用软件绘图工具或者手动绘制，需要注意要标注每一个螺纹的起始位置、朝向和两端位置。

此外，在机械制图中展示螺纹时一般采用三维立体图形表示，具有较好的立体感和视觉效果。

需要指出的是，在实际机械制图设计中，螺纹的参数标注是十分重要的。

正确的参数标注可以方便加工和制造，提高加工精度，避免出现安全隐患和使用问题。

弹簧弹簧是机械传动中重要的控制元件，主要起到承受压力或拉力的作用。

对于弹簧的绘制，机械制图中通常采用钢丝圈线的方式来表示，以及主要参数的标注方式。

在机械制图中表示弹簧时，需要标注弹簧直径（D）、线径（d）、圈数（n）、自由长度（L0）、收缩长度（L1）、拉伸长度（L2）等参数。

弹簧的绘制需要注意弹簧的起始位置和朝向，以及尽可能表现出弹簧的二维和三维立体感。

需要指出的是，在实际机械传动设计中，弹簧的设计和计算是十分重要的。

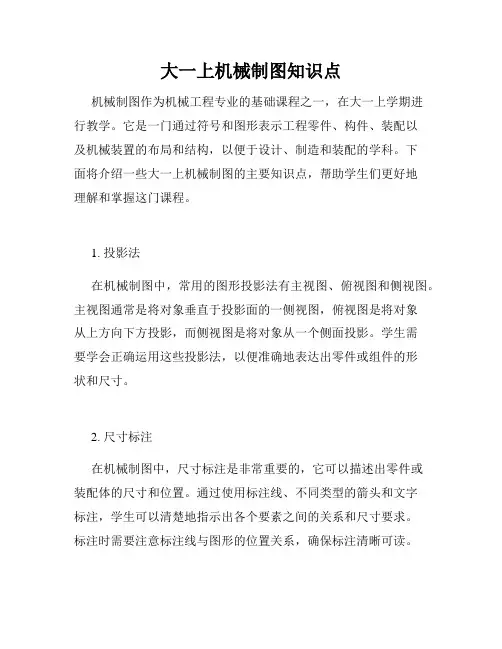

大一上机械制图知识点机械制图作为机械工程专业的基础课程之一，在大一上学期进行教学。

它是一门通过符号和图形表示工程零件、构件、装配以及机械装置的布局和结构，以便于设计、制造和装配的学科。

下面将介绍一些大一上机械制图的主要知识点，帮助学生们更好地理解和掌握这门课程。

1. 投影法在机械制图中，常用的图形投影法有主视图、俯视图和侧视图。

主视图通常是将对象垂直于投影面的一侧视图，俯视图是将对象从上方向下方投影，而侧视图是将对象从一个侧面投影。

学生需要学会正确运用这些投影法，以便准确地表达出零件或组件的形状和尺寸。

2. 尺寸标注在机械制图中，尺寸标注是非常重要的，它可以描述出零件或装配体的尺寸和位置。

通过使用标注线、不同类型的箭头和文字标注，学生可以清楚地指示出各个要素之间的关系和尺寸要求。

标注时需要注意标注线与图形的位置关系，确保标注清晰可读。

3. 基本图形和曲线在机械制图中，常用的基本图形有直线、圆、椭圆、多边形等。

这些基本图形可以用来构建各种零件的图形，并通过组合和相交来表示复杂的形状。

曲线也是机械制图中常见的元素，如圆弧、螺旋线等。

学生需要熟悉这些基本图形和曲线的构造方法，以便准确地绘制各种图形。

4. 拆解图与装配图拆解图和装配图是机械制图中常用的形式之一。

拆解图用来展示各个零件的详细图形和尺寸，以便于制造和装配。

装配图则是将各个零件按照一定次序装配在一起，形成一个完整的装配体。

学生需要掌握拆解图和装配图的绘制方法，以及各个零件之间的联系和配合关系。

5. 剖视图剖视图是将对象沿着一条或多条剖面线进行切割，以显示内部结构和细节的图形。

剖视图可以帮助人们更好地理解和分析复杂的零件和装配体。

学生需要学习剖视图的表示方法，包括剖面线的选择和投影方法。

总结：上述所述的知识点是大一上机械制图的主要内容，它们是机械工程学习的基础。

学生应该仔细学习和实践这些知识点，掌握基本的制图方法和技巧。

通过不断的练习和实践，提高自己的制图能力，为将来的学习和工作打下坚实的基础。

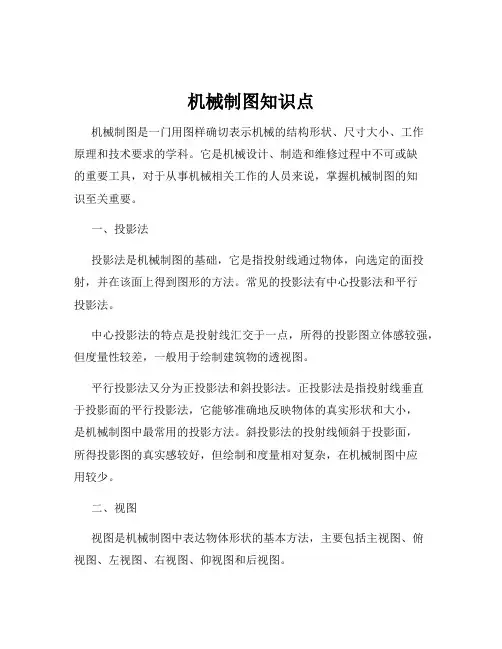

机械制图知识点机械制图是一门用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计、制造和维修过程中不可或缺的重要工具，对于从事机械相关工作的人员来说，掌握机械制图的知识至关重要。

一、投影法投影法是机械制图的基础，它是指投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

常见的投影法有中心投影法和平行投影法。

中心投影法的特点是投射线汇交于一点，所得的投影图立体感较强，但度量性较差，一般用于绘制建筑物的透视图。

平行投影法又分为正投影法和斜投影法。

正投影法是指投射线垂直于投影面的平行投影法，它能够准确地反映物体的真实形状和大小，是机械制图中最常用的投影方法。

斜投影法的投射线倾斜于投影面，所得投影图的真实感较好，但绘制和度量相对复杂，在机械制图中应用较少。

二、视图视图是机械制图中表达物体形状的基本方法，主要包括主视图、俯视图、左视图、右视图、仰视图和后视图。

主视图是从物体的正前方观察得到的视图，它能反映物体的主要形状特征。

俯视图是从物体的上方观察得到的视图，左视图则是从物体的左侧观察得到的视图。

这三个视图被称为三视图，它们之间遵循“长对正、高平齐、宽相等”的投影规律。

通过三视图，基本上可以完整地表达出物体的外部形状。

但对于一些复杂的物体，还可能需要用到其他视图来补充表达。

三、剖视图剖视图是为了更清晰地表达物体内部结构而采用的一种方法。

当物体的内部结构比较复杂，在视图中用虚线表示会影响图形的清晰性时，就可以采用剖视图。

剖视图分为全剖视图、半剖视图和局部剖视图。

全剖视图是用剖切面完全地剖开物体所得的视图；半剖视图则是当物体具有对称平面时，以对称中心线为界，一半画成剖视图，另一半画成视图；局部剖视图是只将物体的某一部分剖开进行表达。

在绘制剖视图时，需要注意剖切位置的选择、剖切符号的标注以及剖视图中虚线的处理等问题。

四、尺寸标注尺寸标注是机械制图中非常重要的内容，它用于确定物体的大小和各部分的相对位置关系。
