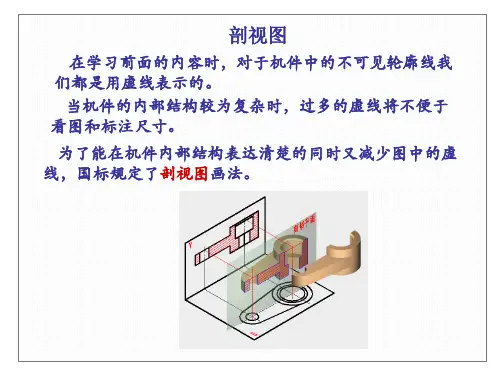

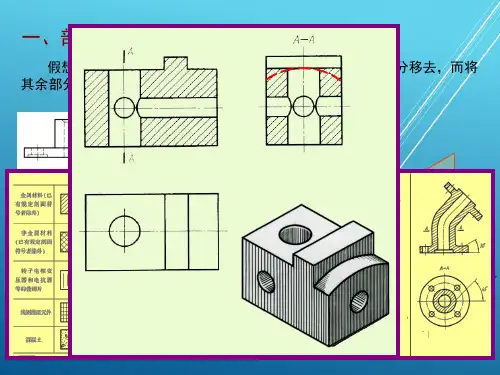

5.2 剖视图种类剖切方法按剖切范围，剖视图可分为三种：全剖视图半剖视图局部剖视图全剖视图用剖切面完全地剖开机件所得的剖视图，称为全剖视图。
当机件的外形比较简单(或外形已在其它视图上表达清楚)，内部结构较复杂时，常采用全剖视表达机件的内部结构形状。
当剖切平面通过机件的对称面且按投影关系配置，中间又无其它图形隔开时，全剖视图可省略标注。
半剖视图当机件具有对称平面时，在垂直于机件对称面的投影平面上的投影所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这样组合的图形称为半剖视图。
半剖视图半剖视图主要用于内、外形状需在同一图上兼顾表达的对称机件。
当机件形状接近对称，且不对称部分已另有视图表达清楚时，也可画成半剖视图。
半剖视图标注:标注方法及省略的原则与全剖视图相同。
画半剖视图应注意：①半个剖视图与半个视图的分界线应是细点划线，不能是其它任何图线。
如果机件的对称中心正好有一条轮廓线，此机件不适合使用半剖视图绘制。
②由于机件内部结构已由半剖视图表达清楚，因此在表示机件外部结构形状的半个视图上，一般不需要再画虚线来表示内部结构。
局部剖视图用剖切面局部地剖开机件，所得的剖视图称为局部剖视图局部剖视图当不对称机件的内、外形状均需要在同一图上兼顾表达或对称机件不宜作半剖视（分界线是粗实线）时，可采用局部剖视图表达。
当实心零件上有孔、凹坑和键槽等局部结构时，也常用局部剖视图表达。
局部剖视图局部剖视图中，剖视部分与未剖视部分之间应以波浪线为界。
波浪线画法应注意以下几点：①波浪线不能与图形中其它图线重合，也不要画在其它图线的延长线上。
②波浪线不能超出图形轮廓线。
③波浪线不能穿空而过，如遇到孔、槽等结构时，波浪线必须断开。
当单一剖切平面的剖切位置明显时，局部剖视图可省略标注。
但当剖切位置不明显或局部剖视图未按投影关系配置时，则必须加以标注。
1.用单一剖切面剖切2. 用两相交的剖切平面剖切3. 用几个相互平行的剖切平面剖切4.用组合的剖切平面剖切5.用不平行于任何基本投影面的剖切平面剖切用单一剖切面剖切用一个剖切面(平面或柱面)剖开机件的方法称为单一剖切，一般用平行于基本投影面的单一剖切平面剖切。
