机械制图--剖视图 (1)

剖面符号
细实线、相互平行、间隔相等、与水平方 向成45º （特殊情况为30º 或60º ）
当图形中的主要轮廓线与水 平成45°时 ，该图形的剖面 线应画成与水平成30°或60° 角，但其倾斜方向与其他图形 的剖面线一致。
A A －A
A
30°
3.剖视图的标注
1）剖视图名称：将大写字母 注写在剖切符号起、迄和转 折处，并在相应剖视图的上 方注写相同的字母X—X。 2）剖切符号：指示剖切 A 面起、迄和转折位置， 用粗短线表示（线宽d， 长度为5~10mm,不与图的 轮廓线相交)
4. 六个基本视图的方位对应关系
物体的上面
靠近主视图的一 边为物体的后面
物体的右面
物体的左面
物体的下面
远离主视图的一 边为物体的前面
5. 按投影关系配置的视图一律不标注视图名称
(仰视图)
(右视图)
(后视图)
二、 向视图
A A C
B B
C
必须标注视图名称和投射方向
按基本位置配置
自由配置
向视图的标注方法： 1．要在向视图上方标注大写拉丁字母，并在相应的视图 附近用箭头指明投射方向，并注上相同的字母。 2．表示投射方向的箭头尽可能配置在主视图上，在绘制 以向视图方式配置的后视图时，应将表示投射方向的箭头 配置在左视图或右视图上。
2. 剖面符号
国标规定：剖切面与机件接触的部分（断面）
要画出剖面符号。且不同材料要用不同的剖面符号。 剖面区域中不需表示材料类别时，可采用通用 剖面线表示。通用剖面线应以适当角度的细实线 绘制，最好与主要轮廓线或剖面区域的对称线成 45º 角。 同一机件的各剖视图及断面图中，剖面线倾斜 方向应一致，间隔应相同。
2）不平行于任何基本投影面----斜剖
☆标注方法：
A－A A A－A
A B B－B B A－A
☆此剖视可按斜 视图的配置方 式配置。 ☆适用范围： 当机件具 有倾斜部分， 同时这部分内 形和外形都需 表达时。
A－A
A－A
A
A B B－B B
A－A
2、 几个平行的剖切平面---阶梯剖
当机件的内部结构位于几个平行平面上时,可采用几个平行的剖 切平面来剖切。
（３）剖视图中不应出现不完整结构要素。
Ａ Ａ
Ａ
Ａ
Ａ
Ａ
错误！！！
（4）仅当两个要素在图形上具有公共对称 中心线或轴线时，可以对称中心线或轴线为 界各画一半。
A—A
具有公共对称线的 两要素可各画一半
A
A
A
A
3、两相交的剖切平面—旋转剖
当机件的内部结构用一个剖切面剖 切不能表达完全，且该机件在整体上又 具有回转轴时,采用相交剖切面剖切。
例：弯管表达 用4个基本视图表达形体
分析每个基本视图表达重点
根据表达方法的总则：画图简单，看图容易
用2个局部视图替代基本视图表达形体
A
A B B
局部视图的画法与标注
2. 当局部结构是完整 标注：按向视图的形式标注。 的，且外轮廓又成封闭 A 时，则波浪线或双折线 A 可省略。如A。
B B
画法：
斜视图的断裂边界用波浪线或双折线表示。 斜视图通常按投射方向配置和标注。 允许将斜视图旋转配置，但需在斜视图上方注明。
四、局部视图
1. 定义 A 把机件的某一部 分向基本投影面 投影得到的视图 称为局部视图 2. 局部视图的配置:可 以按基本视图的配 置形式配置。也可 按向视图的配置形 式配置。
A
A
A
本章目录
总结：多面剖切和单一面剖切的关系： 平行面剖切就是通过假想的平移从而转化 为单一面剖切； 相交面剖切就是通过假想的旋转从而转化 为单一面剖切。
剖中剖
允许在剖视中再作一次局部剖。采用这种表达方法时，两个剖 面的剖面线应同方向、同间隔、但要相互错开，并用引出线标注。
B-B
B
A
B
3. 局部视图的标注
用带字母的 箭头表明投影方 向，并在视图的 上方标注相应的 字母。
A B
A
B
4. 局部视图画法
局部视图的断裂边 界用波浪线或双折线 表示， 当所表示的局部结构是完整的， 外形轮廓成封闭时，波浪线可省略。
注意波浪线的画法： 波浪线作为断裂分界线时，不应超过断裂机件的轮廓 线，应画在机件的实体上，不可画在机件的中空处。
A
A
A-A
画半剖视图时注意:
1）只有当物体对称时，才能在与对称面垂直的投影面上 作半剖视图。但当机件形状基本对称，且不对称部分已 在其他视图中表达清楚时，也可画成半剖视图。
2）在表示外形的半个视图中，不画虚线。 3）半个剖视图和半个视图必须以细点划线为界。若机 件轮廓线恰好与细点划线重合，则不能采用半剖视图， 而应采用局部剖视图。 4）半剖视图中，半个剖视图的习惯位置是，图形左、右 对称剖右半；前、后对称剖前半。
A－A
A
3）投射方向：用箭头表 示。
下列情况可省略标注：
◆ 剖视图按基本视图关 系配置时，中间没有其它 视图，可省略箭头。
◆ 当单一剖切面通过机 件的对称（或基本对称） 平面，且剖视图按基本视 图关系配置时，可不标注。
二、剖视图的画法
A－A
A
A
画出机件的视图； 确定剖切面的位置，画出剖面区域；
●
画出剖面符号及剖切平面后的可见轮廓线；
标注
画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。 ② 剖切是一种假想，其它视图仍应完整画出。 ③ 剖切面后方的可见部分要全部画出。
漏线
漏线
漏线 漏线
台阶面
交线
台阶面
棱线
漏线
A-A
漏线
A-A
漏线
C-C
A
A A
AC
单一剖切面得到的局部剖视图一般不标注
局部剖视图应用比较灵活，适用范围较广。 常见情况如下： 1）机件中仅有部分内形需要表达， 不必或不宜采用全剖视图。
2）需要同时表达不对称机件的内外形状时， 可以采用局部剖视
断裂边 界画波 浪线
4) 实心轴中的孔、槽等结构，宜采用局部剖视图， 以避免在不需要剖切的实心部分画过多的 剖面线。
3）虽有对称面，但轮廓线与对称中心线重合， 不宜采用半剖视图时，可采用局部剖。
错误
正确
不宜采用半剖视图
5）表达机件底板、凸缘上的小孔等结构。如图中 为表达上凸缘及下底板上的小孔，分别采用了局部 剖视图
ቤተ መጻሕፍቲ ባይዱ
6）局部剖视图中视图与剖视部分的分界线为 波浪线或双折线，
双折线 波浪线
画波浪线时应注意：
1)波浪线不应画在轮廓线的延长线上，也不能 用轮廓线代替波浪线。
1. 局部视图的断 裂处，一般用波 浪线或双折线表 示。如B
按投影关系配置，中间又无其他图隔开时， 局部视图，可省略标注。
第二节 剖视图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？
采用剖视图

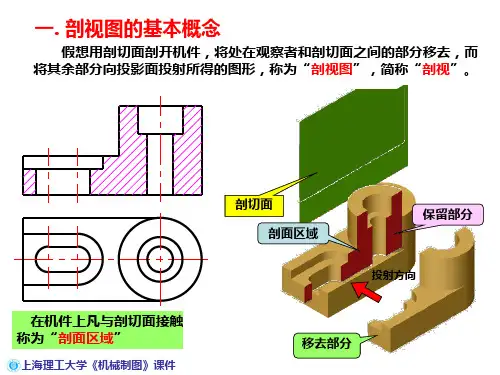

一、剖视图的概念
⒈ 剖视图的形成
假想用一剖 切面将机件剖开， 移去剖切面和观 察者之间的部分， 将其余部分向投 影面投射，并在 剖面区域内画上 剖面符号。
1、六个基本视图
主视图 俯视图 左视图 右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射
2. 基本投影面的展开方法
基本投影面的展开方法： V面不动，其它各投影面按图中箭头 所指方向转至与V面共面位置。
3. 六个基本视图的投影规律
基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四 个视图高平齐；俯、左、仰、右四个视图宽相等。
错误
正确
2) 波浪线不能穿空而过(遇到零件上的孔、槽时，波浪线
必须断开)，也不能超出视图的轮廓线。 ×
×
×
×
×
超越 轮廓
穿孔 而过 破浪线 不全
剖切范围 不当
漏线 虚线
波浪线不能 超过轮廓线
波浪线不能穿 过中空
例题
不画虚线
不宜半剖
三、剖切面的种类：剖切方法 根据GB规定，常用的剖切面有： （1） 单一剖切面 （2） 几个相交的剖切平面（旋转剖） （3） 几个平行的剖切平面（阶梯剖） （4） 多个剖切平面（复合剖） 1、单一剖切面 1）平行于基本投影面的单一剖切面
肋板上不画剖面符号
肋板上不画 剖面符号
错
例题：将主视图改画成半剖视，左视图画全剖视
B B
B
B
3、局部剖视图
问题的提出
波浪线不 能穿空
投影方向
投影方向
用剖切平面将机件的某一部分剖开所得到的 剖视图称为局部剖视图。
注意：局部剖视图不受图形是否对称的限制， 在何部位剖切，剖切范围有多大，均可根据实际 机件的结构选择。
俯视图剖切过程
A
A A
A—A
肋板上不画 剖面符号
后面结构 不旋转
• 画图注意：
1）两剖切面的交线应与旋转轴重合，并垂直于某一基本投影面； 2）剖开的倾斜部分应先旋转至与投影面平行，然后投影作图; 即“先剖切 后旋转再投影”。 3）剖切平面后的结构一般仍按原位置画出;
A-A
A
A
A
• 例:把主视图改成全剖视图 A-A
A
A
A-A
纵向剖切按 不剖绘制 横向剖切按 剖视绘制
肋板上 不画剖 面符号
2.半剖视图
当机件对称时，以对称中心线为界，一半画成视图， 另一半画成剖视图。
优点：既表达了机件的内部形状，又保留了外部形状。适用于 内外部形状都比较复杂的对称机件。
半剖视图的标注方法与全剖视图相同。 A-A
