机械设计课程设计-V带-单级直齿圆柱齿轮减速器(全套图纸)

K K小齿轮传递的转矩＝ z/ zz/cos/cos初选齿宽系数K K K=1Y＝＝端面重合度近似为S10/510＝14＝＝＝＝＝102 ==()aT判断危险截面的并验算强度 右起第四段剖面C 处的当量弯矩最大，而其直径与相邻段相差不大，所以为危险截面。

已知2ec M =558N.m ，由课本1-σ]=60MP a aB MP 640=σ a MP a MP T 1551=- 3224//(0.1)ec W M D ==558/（0.1×365）=20.31N.m ≤[1-σ] D 处虽仅受转矩但其直径较小，故该面也为危险截面：2)=0.6×871.44=522.864N.m31/(0.1)D W M D ==522.864/（0.1×350）=41.83≤[1-σ]十.设计总结经过两周紧张的课程设计，终于体会到了什么叫设计。

原来设计并非自己想的那么简单、随便，比如说，设计减速器时，里面的每一个零件几乎都有其国家标准，我们设计时必需得按标准进行设计，最后才能符合要求。

我觉得从事设计工作的人一定得要有很好的耐性，并且要有足够的细心，因为设计过程中我们要对数据不断的计算，对图形不断的修改，这需要耐心。

因此，我觉得我们有必要从现在就开始培养这样一种耐心的工作态度，细心的工作作风，以便以后更快的进入到工作中，避免不必要的错误。

我觉得，虽然这次设计出的结果与自己所想的有一定差距，但我想至少是自己动手了，并且通过这次设计，使自己更明白自己在这方面的欠缺和不足之处，懂得要从头到尾自己设计出一样东西是多么的难。

因此，我想在剩下的一年半时间里，我会针对自己专业方面欠缺知识进行提高，拓宽。

我想不管谁找出了自己的弱点，一定要努力的去改进、提高它，这样自己才会不断的进步，虽然“人无完人”，但我想我们不断的改进、提升自己，最后会使自己成为比现在的自己更强，更优秀的人的，再次感谢辅导老师的指导与帮助！机械设计课程设计说明书十一.参考资料[1]《机械设计课程设计》，中国矿业大学出版社，张建中主编，2006年9月第2版；[2]《机械设计（第八版）》，高等教育出版社，濮良贵，纪名刚主编，2006年5月第八版；[3]《工程机械构造图册》，机械工业出版社，刘希平主编[4]《机械制图（第四版）》，高等教育出版社，刘朝儒，彭福荫，高治一编，2001年8月第四版；[5]《互换性与技术测量（第四版）》，中国计量出版社，廖念钊，古莹庵，莫雨松，李硕根，杨兴骏编，2001年1月第四版。

机械设计课程设计-V带-单级直齿圆柱齿轮减速器（全套图纸）机械设计课程设计计算说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、普通V带的设计 (10)六、齿轮传动的设计 (15)七、传动轴的设计 (18)八、箱体的设计 (27)九、键连接的设计 (29)十、滚动轴承的设计 (31)十一、润滑和密封的设计 (32)十二、联轴器的设计 (33)十三、设计小结 (33)设计题目：V带——单级直齿圆柱齿轮减速器机械系设计者：学号：指导教师：一、设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。

运输机连续工作，单向运转载荷变化不大，空载启动。

减速器小批量生产，使用期限5年，一班制工作，卷筒不包括其轴承效率为97%，运输带允许速度误差为5%。

设计任务要求：1.减速器装配图纸一张（１号图纸）2.轴、齿轮零件图纸各一张（２号或３号图纸）3.设计说明书一分计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限５年，工作为一班工作制，载荷平稳，环境清洁。

２、原始数据：滚筒圆周力F=2200N；带速V=s；滚筒直径D=420mm；方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

1.电动机带传动 3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带中心高H外形尺寸底角安装尺寸A ×B地脚螺栓孔直径 K轴伸尺寸D ×E装键部位尺寸F ×GD132520×345×315216×1781228×8010×41三、确定传动装置的总传动比和分配级传动比：由选定的电动机满载转速n m 和工作机主动轴转速n 1、可得传动装置总传动比为：ia=nm/n=nm/n 卷筒 =960/和带传动、减速器传动比，可见第2方案比较适合。

《机械设计基础》课程设计说明书题目：带传动及单级圆柱齿轮减速器的设计学院：机械与电子学院专业：机械制造与自动化班级：机制19-1班学号：姓名：李俊指导教师：周海机械与电子学院2019年11月-12月目录一、课程设计任务要求 (3)二、电动机的选择 (4)三、传动比的计算设计 (5)四、各轴总传动比各级传动比 (6)五、V带传动设计 (8)六、齿轮传动设计 (11)七、轴的设计 (19)八、轴和键的校核 (30)九、键的设计 (32)十、减速器附件的设计 (34)十一、润滑与密封 (36)十二、设计小结 (37)十三、参考资料 (37)一、课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）并印出来传动系统图如下：传动简图输送机传动装置中的一级直齿减速器。

运动简图工作条件冲击载荷，单向传动，室内工作。

三班制，使用5年，工作机速度误差±5%。

原始数据如下：二、电动机的选择三、传动比的计算设计四、各轴总传动比各级传动比计算结果汇总如下表，以供参考五、传动设计六、齿轮传动设计根据数据：传递功率P1=5.02KW电动机驱动，小齿轮转速n1=480r/min，大齿轮转速n2=166r/min，传递比i=2.90，单向运转，载荷变化不大，使用期限五年，三班制工作。

七、轴的设计主动抽1轴传动功率P2=4.77KW,转速n2=166r/min，工作单向转动轴采用深沟球轴承支撑。

八、轴和键的校核九、键的设计十、减速器附件的设计十一、润滑与密封十二、设计小结这次的课程设计,对于培养我们理论联系实际的设计思想;训练综合运用机械设计和有关先修课程的理论,结合生产实际反系和解决工程实际问题的能力;巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用。

此次减速器，经过两个月的努力,终于将机械设计课程设计作业完成了。

V带传动单级直齿圆柱齿轮减速器⼯程技术学院课程设计题⽬：V带传动单级直齿圆柱齿轮减速器专业：机械设计制造及其⾃动化年级：学号：姓名：指导教师：⽇期：2010、07、07云南农业⼤学⼯程技术学院⽬录⼀课程设计任务书 (3)⼆电动机的选择 (4)三、确定传动装置的总传动⽐及各级传动⽐ (5)四、计算传动装置的运动和动⼒参数 (5)五、V带传动的设计 (6)六、齿轮传动的设计 (8)七、轴的设计计算 (11)⼋、滚动轴承的设计 (20)九、键联接设计 (21)⼗、箱体结构设计 (22)⼗⼀、润滑和密封设计 (25)⼗⼆、联轴器的设计 (26)⼗三、设计⼩结 (26)⼗四、参考资料 (27)⼀、课程设计任务书1. 设计题⽬⽤于带式运输机的⼀级圆柱齿轮减速器传动装置简图如右图所⽰。

(1)带式运输机数据见数据表格。

(2)⼯作条件两班制⼯作，空载启动，单向连续运转，载荷平稳。

运输带速度允许速度误差为±5%。

(3)使⽤期限⼯作期限为⼗年，每年⼯作300天；检修期间隔为三年。

(4)⽣产批量⼩批量⽣产。

2.设计任务 1)选择电动机型号；2)确定带传动的主要参数及尺⼨； 3)设计减速器； 4)选择联轴器。

3.具体作业1)减速器装配图⼀张；2)零件⼯作图⼆张（⼤齿轮，输出轴）； 3)设计说明书⼀份。

1—电动机2—V带传动4—联轴器5—带式运输机3—直齿圆柱齿轮减速器运输带⼯作拉⼒F /N 1101150 12001250130013501450150015001600运输带⼯作速度v /(m/s)运输带滚筒直径D /mm 250 260 270 240 250 260 250 260 280 300⼆、电动机的选择； 1、传动装置的总效率a η；543321ηηηηηη=a ＝×399.0×95.0××＝；其中：1η为V 带的传动效率,2η为每⼀对轴承的效率，3η为齿轮啮合传动的效率（齿轮为7级精度，油脂润滑.因是薄壁防护罩,采⽤开式效率计算)。

机械设计课程设计--V带——单级斜齿圆柱齿轮减速器华南理工大学课程设计（论文）任务书兹发给轻化工程班学生机械基础课程设计（论文）任务书，内容如下：1．设计题目：V带——单级斜齿圆柱齿轮减速器2．应完成的项目：（1）减速器总装配图一张（A1）（2）齿轮零件图一张（A3）（3）有零件图一张（A3）（4）设计说明书一份3．参考资料以及说明：（1）《机械设计课程设计》（2）《机械设计基础》（3）《机械设计手册》（4）（5）（6）（7）4．本设计（论文）任务书于2009年12月28日发出，应于2010年1月8日前完成，然后进行答辩。

专业教研室、研究所负责人审核年月日V带——单级斜齿圆柱齿轮减速器2 / 74指导教师签发年月日课程设计（论文）评语：课程设计（论文）总评成绩：V带——单级斜齿圆柱齿轮减速器3 / 74课程设计（论文）答辩负责人签字：年月日目录V带——单级斜齿圆柱齿轮减速器4 / 74１．传动方案的确定……………………………………………２．原始数据……………………………………………………３．确定电动机的型号…………………………………………４．确定传动装置的总传动比及各级分配……………………４．１．计算各轴的输入功率………………………４．２．计算各轴的转速……………………………４．３．计算各轴的转矩……………………………４．４．数据制表……………………………………５．传动零件的设计计算………………………………………５．１．普通V带传动的设计计算…………………５．２．齿轮传动设计计算…………………………６．减速器铸造箱体的主要结构尺寸设计……………………７．轴的设计……………………………………………………７．１．高速轴的设计………………………………７．２．低速轴的设计………………………………８．滚动轴承的选择和计算……………………………………９．键联接的选择和强度校核………………………………９．１．高速轴与V带轮用键联接…………………９．２．低速轴与齿轮用键联接……………………９．３．低速轴与联轴器用键联接…………………１０．联轴器得选择和计算………………………………………4 4 4 6 6 6 7 7 7 7 13 1517182021 23 232324 24V带——单级斜齿圆柱齿轮减速器5 / 74１１．减速器的润滑方式，牌号及密封件……………………１１．１．齿轮润滑……………………………………１１．２．轴承润滑……………………………………１２．课程设计总结……………………………………………25 25 25 25设计说明书V带——单级斜齿圆柱齿轮减速器6 / 74V带——单级斜齿圆柱齿轮减速器7 / 74一、传动方案的确定（如下图）采用普通V带传动加一级斜齿圆柱齿轮传动二、原始数据1．带拉力：F=4481N2．带速度：v=2.2m/s3．滚筒直径：D=293mm4．要求齿轮使用寿命为10年，二班工作制；轴承使用寿命3年。

适用标准文案目录一、方案定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、机的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、算比及分派各的比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、运参数及力参数算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、部件的算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、的算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13七、承的及校核算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21八、接的及算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24九、参照文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25十、⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25出色文档适用标准文案机械设计课程设计计算说明书计算过程及计算说明一、传动方案制定设计一台带式运输机中使用的单级直齿圆柱齿轮减速器（1）工作条件：使用年限 8 年， 2 班工作制，原动机为电动机，齿轮单向传动，载荷安稳，环境洁净。

F=1175N （2）原始数据：运输带传达的有效圆周力F=1175N，运输带速度，滚筒的计算直径 D=260mm D=260mm，工作时间 8 年，每年按 300 天计， 2 班工作（每班 8 小时）5643121- 电动机2- 带传动3- 减速器4- 联轴器5- 滚筒6- 传递带二、电动机选择1、电动机种类的选择：Y 系列三相异步电动机出色文档适用标准文案2、电动机功率选择：（1）传动装置的总功率：η总=η带× η3轴承×η齿轮×η联轴器×η滚筒×3×××(2)电动机所需的工作功率：P 工作 =FV/ （1000η总）=1175×1.65/(1000×0.960)3、确立电动机转速：计算滚筒工作转速：n 筒 =60×1000V/πD η总P 工作n 筒==100060=π300按手册 P725 表 14-34介绍的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围i ’=8~40。

目录
一课程设计任务书 2 二设计要求2三设计步骤2
1. 传动装置总体设计方案 3
2. 电动机的选择 4
3. 确定传动装置的总传动比和分配传动比 5
4. 计算传动装置的运动和动力参数 6
5. 设计V带和带轮 7
6. 齿轮的设计 9
7. 滚动轴承和传动轴的设计 14
8. 键联接设计 28
9. 箱体结构的设计 29
10.润滑密封设计 31
11.联轴器设计 32
四设计小结32 五参考资料32
原始数据：
数据编号A1 A2 A3 A4 运送带工作拉力1100 1150 1200 1250
方案简图如上图
）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用
Ⅳ.轴的结构设计
(1).根据轴向定位的要求确定轴的各段直径和长度
1).为了满足办联轴器的轴向定位要求，Ⅰ-Ⅱ段右端需制出一轴肩，故取Ⅱ
输出轴的最小直径显然是安装带轮处的直径ⅡⅠ-d ，取mm d 22=-ⅡⅠ，根据带轮结构和尺寸，取mm l 35=-ⅡⅠ。

按弯扭合成应力校核轴的强度
进行校核时，通常只校核轴上承受最大弯矩和扭矩的截面（即危险截面
α
根据上表数据，以及轴单向旋转，扭转切应力为脉动循环变应力，取=。

《机械设计基础》课程设计说明书设计课题：单级直齿圆柱齿轮减速器专业与班级： 12机电一体化技术12机电一体化技术专业机械设计基础设计任务书一、设计题目：设计一用于带式运输机上的单级直齿圆柱齿轮减速器给定数据及要求已知条件：运输带工作拉力F=2200N；运输带工作速度V=1.8m/s（允许运输带速度误差为+5%）；滚筒直径D=450mm；两班制，连续单向运转，载荷轻微冲击；工作年限5年；环境最高温度35℃；小批量生产。

二、应完成的工作1.减速器装配图1张（手工绘制）。

2.零件工作图2-3张（从动轴、齿轮）。

3.设计说明书1份（字数4000-6000字）。

院长：吴松平教研室负责人：李素云指导老师：李素云发题日期：2013年12月10日完成日期：2013年12月30日目录一、确定传动方案二、选择电动机⑴.选择电动机⑵.计算传动装置的总传动比并分配各级传动比⑶.计算传动装置的运动参数和动力参数三、传动零件的设计计算⑴.普通V带传动⑵.圆柱齿轮设计四、低速轴的结构设计⑴.轴的结构设计⑵.确定各轴的尺寸⑶.确定联轴器的型号⑷.按扭转和弯曲组合进行强度核算五、高速轴的结构设计六、键的选择及强度校核七、选择轴承及计算轴承寿命八、选择轴承润滑与密封方式九、箱体及附件的设计⑴.箱体的选择⑵.选择轴承端盖⑶.确定检查孔与孔盖⑷.通气器⑸.油标装置⑹.螺塞⑺.定位销⑻.起吊装置十、设计小结十一、参考书目课程设计说明书设计项目设计与说明主要结果一、确定传动方案机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。

单级圆柱齿轮减速器由带传动和齿轮传动组成，根据各种传动的特点，带传动安排在高速级，齿轮传动放在低速级。

传动装置的布置如下图所示二、选择电动机⑴选择电动机⑴．选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y系列三相异步电动机，结构类型为卧式封闭结构。

⑵．确定电动机的功率工作机所需的功率P W(kw)按下面公式计算wwwwvFPη1000=已知wF=2200N，wv=1.8m/s，带式输送机的功率wη=0.96，代入上面的式子得：KWKWvFPwwww125.496.010008.122001000=⨯⨯==η电动机所需要功率P0(kw)按下式子计算ηwPP=P W=4.125kw⑵计算传动装置的总传动比并分配各级传动比式子中，η为电动机到滚筒工作轴的传动装置总效率，根据传动特点，由《机械设计课程设计指导书》表2-4查得：V带传动η带=0.96，一对齿轮传动η齿轮=0.97,一对滚动轴承η轴承=0.99，十字滑块联轴器η联轴器=0.98，因此总效率894.099.099.097.096.022=⨯⨯⨯=⋅⋅⋅联轴器齿轮轴承带总＝ηηηηηKWKWPP w612.48944.0125.4===η确定电动机额定功率Pm（KW），使Pm=（1~1.3）P0=4.612(1~1.3)=4.612~5.996，查《机械设计课程设计指导书》表2-1取Pm=5.5KW⑶．确定电动机转速工作机卷筒的转速Wn为min/r43.764508.1100060100060=⨯⨯=⨯=ππDvn WW根据《机械设计课程设计指导书》表2-3推荐的各类传动比的取值范围，取V带传动的传动比i带=2~4，一级齿轮减速器i齿轮=3~5，传动装置的总传动比i总=6~20，故电动机的转速范围为m in/r66.1528~6.458m in/r43.7620~6w=⨯==）（总ninm符合此转速要求的同步转速有750r/min、1000r/min、1500r/min三种，考虑综合因素，查《机械设计课程设计指导书》表2-1，选择同步转速1500r/min的Y系列电动机Y1325-4,其满载转速为mn=1440r/min。

机械设计基础课程设计说明书设计题目单级直齿圆柱齿轮减速器班级专业：机械制造与自动化学生姓名：指导老师：完成日期：2013 年12 月20日目录第一章传动装置的设计1、电动机的选择2、电动机转速的确定3、传动比的分配4、动力运动参数计算第二章传动零件的设计1、V带设计2、链的设计3、齿轮的设计计算4、轴的设计计算第三章减速器的润滑、密封及箱体尺寸的设计计算1、润滑的选择确定2、密封的选择确定3、减速器附件的选择确定4、确定轴承座孔的宽度L5、确定轴伸出箱体外的位置6、确定轴的轴向尺寸7、键联接的选择8、箱体主要结构尺寸计算第四章 总结参考文献《机械设计基础课程设计》任务书设计题目：带式运输机传动装置某车间用带式运输机，运输机由电动机驱动圆柱齿轮减速器，经链传至运输带。

传动简图：1. 电动机2. V 带传动3. 减速器4. 传动链5. 鼓轮6. 运输带vF 5641 2 3原始数据及工作条件：工作轻微冲击，单向运转，运输带速度允许误差±5%，双班制工作。

已 知 参 数 单 位 设 计 方 案1 2 3 4 5 6 7 8 运输带曳引力 F KN 2.9 4.1 3.6 3.2 3.8 4.0 运输带速度 v m/s 1.1 0.8 0.9 1.0 0.85 0.8 鼓轮直径 D mm 500 500 500 600 600 600 使用年限 y第一章 传动装置的设计1、电动机的选择工作机所需功率：KW FV Pw 2.30.12.3=⨯== 电动机输出功率：KW PwPd 9.382.02.3===η传动装置总效率：轴承轴承鼓轮链齿轮带ηηηηηηη⨯⨯⨯⨯⨯==0.82 96.0=带η 96.0=链η 96.0=鼓轮η 98.0=轴承η 97.0=齿轮η所以，电动机额定功率为4KW2、电动机转速的确定查得：齿轮传动比范围为2—4 链轮传动范围2—5 V 带传动比范围2—4则电动机转速可选取为min 25444.254r i i i nw n -=⨯⨯⨯=链带齿其中min 8.31100060r Dv nw =⨯=π型号 额定功率满载转速 Y112M —4 4 1440 Y112M —6 4 960 Y110M —84720故选Y112M —6型号电动机。

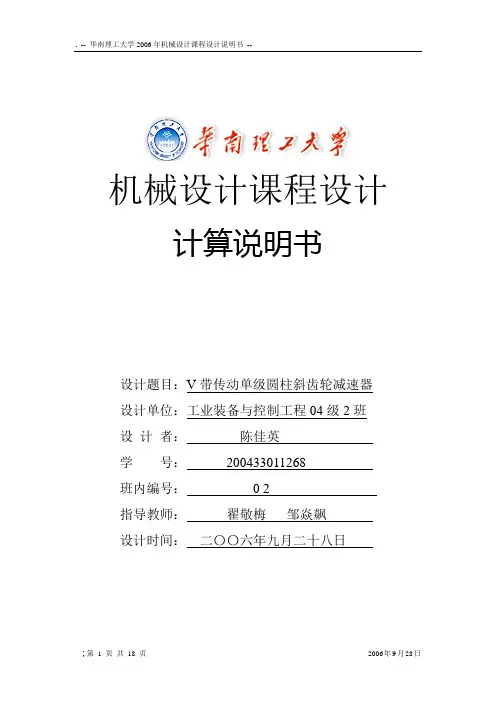

机械设计课程设计计算说明书设计题目：V带传动单级圆柱斜齿轮减速器设计单位：工业装备与控制工程04级2班设计者：陈佳英学号：200433011268班内编号：0 2指导教师：翟敬梅邹焱飙设计时间：二〇〇六年九月二十八日目录一、传动方案拟定 (3)二、原始数据 (3)三、确定电动机的型号 (3)四、确定传动装置的总传动比及分配 (4)五、传动零件的设计计算 (6)六、减速器铸造箱体的主要结构尺寸 (11)七、轴的设计计算 (11)八、滚动轴承的选择及校核计算 (15)九、键联接的选择及计算 (16)十、联轴器的选择和计算 (17)十一、减速器的润滑 (17)十二、设计心得 (18)一、传动方案的拟定（如下图）二、原始数据带拉力：F = 4150 N 带速度v = 1.00m/s 滚筒直径 D = 285 mm三、确定电动机的型号（1）选择电动机的类型： Y 系列三相异步电动机 （2）选择电动机的功率根据已知条件F 、v 和D ，确定求出输送带的功率PwkW Fv P W 15.4100000.141501000=⨯==传动装置的总效率：542321ηηηηηη=传动效率一般包括V 带传动效率η1 、齿轮传动效率η2 、轴承传动效率η3 （球轴承一对）、联轴器效率η4，（参《机械设计课程设计》P6表2-3 ）和工作机的效率η5取η1=0.95，η2=0.97，η3=0.98，η4=0.995，η5=0.94 那么有η = 0.95⨯0.97⨯0.992⨯0.995⨯0.94 = 0.8247电动机所需功率：kWP KP wd 542.68247.015.43.1=⨯==η式中，取载荷系数K = 1.3查《机械设计课程设计》表16-1，取电动机的额定功率 P ed =7.5kW（3）选择电动机的转速取V 带传动比范围（表2-2）i 1 = 2 ~ 4 ，单级齿轮减速器传动比i 2 = 3 ~ 6 滚筒的转速：min/01.6728514.310006000.1100060r D v n =⨯⨯⨯=⨯⨯=π则总传动比范围为 i = 6 ~ 24 。

机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系（院）城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1：课程设计任务书 (2)2：传动方案的拟定 (3)3：电动机的选择 (3)4：计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6：减速器传动零件的设计与计算（1）V带的设计与计算 (6)（2）齿轮的设计与计算 (8)（3）轴的设计与计算 (10)7：键的选择与校核 (15)8：润滑和密封 (16)9：铸铁减速器箱体主要结构设计 (17)10：感想与参考文献 (19)一、设计任务书1．传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度：硬齿面设计功率：工作机功率班制：每日两班工作年限：8年；大修年限：4年3.已知条件输送带滚筒直径D＝300mm输送带工作速度V＝0.7m/s输送带轴所需扭矩T＝900Nm4.设计内容1）一级圆柱齿轮减速器； 2）一根轴的强度校核；3）图纸要求：总装图1张；零件图1张（齿轮或轴） 4）计算说明书一份。

二、传动系统方案的拟定1.带式输送机传动系统方案如图所示：（画方案图）2.带式输送机由电动机驱动电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。

传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。

三．计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底脚，电压380V 。

②电动机型号的选择 ⒈电动机的功率 220.7=T*900 4.20.3v kw D P ⨯=⨯=输出 =4.2kw P 输出滚筒转速w 60600.744.56/min 0.3v n r D ππ⨯===⨯⨯ w 44.56/min n r = 设：联轴器效率10.99η=一对轴承效率20.99η=； 闭式圆柱齿轮传动效率30.97η=计算及说明计算结果V 带传动效率40.95η= 工作机所需输入功率p =p η输出输入由电动机至运输带的传动总效率为 0.894η= 22···=0.990.990.970.950.894ηηηηη=⨯⨯⨯=联轴齿带则工作机实际需要的电动机输出功率为 4.698ca P kw =4.24.6980.894P P kw η===输出输入 根据ca p 选取电动机的额定功率1.电动机型号：Y132M2-62.电动机的转速 960/min n r =V 带传动比b i 2~4=，齿轮传动比i 3~5g =，则 =4i 带⑵计算总传动比和分配各级传动比① 传动装置的总传动比 960===21.5444.56n n i 电动机总滚筒=21.54i 总 ② 分配各级传动比21.54===5.3854i n i 总减带=5.385i 减⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分别为Ⅰ、Ⅱ、 Ⅲ轴，传动系统各轴的转速、功率和转矩计算如下：计算及说明计算结果① Ⅰ轴（电动机轴）11111960/min 4.698kW 4.6989550955046.74960n r P P T N M n ====⨯=⋅② Ⅱ轴 （减速器高速轴）12214222960240/min 44.6980.954.46395509550177.59240b n n r i P P kW P T N mn ====⨯=⨯==⨯=⋅η＝4.463③ Ⅲ轴（减速器低轴）2333233324044.57/min 5.3854.4630.974.32995509550927.5744.57g n n r i P P kW P T N mn η====⨯=⨯==⨯=⋅＝4.329将计算结果和传动比及传动效率汇总如表1－1表1－1 传动系统的运动和动力参数轴号电动机 带传动 圆柱齿轮传动Ⅰ轴Ⅱ轴Ⅲ轴()()max 12221255001250d d d d mm a =+=⨯+=()()min 120.70.7125500437.5d d d d mm a =+=⨯+=取 0610mm a = 0610mm a = ⒍初算带的基准长度'd L()()221'0120224d d d d d d d a d d a L π-=+++计算及说明计算结果()()2500-125125500246102610π++⨯=⨯+2259=取 L d =2240 mm ⒎实际中心距'022402259610600.522d d L L mma a --+=+=≈a=600.5mm ⒏小带轮包角2218057.550012518057.5600.51445120d d d d a α︒︒︒︒-=-⨯-=-⨯'=≥ 合适 ⒐单根V 带所能传递的功率0p根据960/min n r =小带轮和d d1=125mm ，查表用插值法 求得：0 1.38kw p =⒑单根V 带传递功率的增量0p ∆传动比 4i =带，960/min n r =带，查表得： 0.11kw p =∆ ⒒计算V 带的根数 ()0caLp p p K K Z α+∆≥由表可查得K α=0.91， 由表可查得L K =1.06则()4.6983.271.380.110.91 1.06Z =+⨯⨯=计算及说明 计算结果取Z=4根 z=4⒓作用在带轮轴上的力 单根V 带的预紧力 20500 2.51ca p qV zv K F α⎛⎫=-+⎪⎝⎭20500 4.698 2.510.1 6.28167.334 6.280.91N F ⨯⎛⎫=-+⨯= ⎪⨯⎝⎭所以作用在轴上的力为p F ：1014452sin24167.33sin1273.422p zF N F α'==⨯⨯⨯= ② 齿轮的设计与计算 ⒈齿面弯曲强度计算：ⅰ确定作用在小齿轮上的转矩T 14.463c ca p kW p η==带19602404bn i n ===带 r /min 4411610610 4.463177.5722240c c p P N m n T ωππ⨯⨯⨯⨯===⋅⨯ ⅱ选择齿轮材料齿轮均选用合金钢，表面淬火，齿面硬度56HRC[]160 2.5160 2.556300F HRC MPa σ=+=+⨯=ⅲ选择齿宽系数和齿数d 0.5ψ=取120Z = ，21108g Z i Z =⨯= ⅳ确定载荷系数K222330d d d m mm =+= 中心距：126032419222d d a mm ++=== 齿轮宽度 ：10.56030d b d mm ψ=⨯=⨯= ⒉齿轮接触强度验算 ⅰ确定许用接触应力[]5001150011561116H HRC MPa σ=+=+⨯=ⅱ确定齿面接触强度[]121(1)=1121110.6H EH KT u Z MPa bd uσσ+=≤ ③ 轴的设计与核算轴径增大5%-7%，取min 1.0529.21d d mm =⨯=ⅲ确定轴的各段直径采用阶梯轴，尺寸按由小到大，由两端至中 央的顺序确定。

课程设计课程设计题目:单级直齿圆柱齿轮减速器姓名:何成海所学专业名称:机械设计与制造指导老师:张孝琼学号:日期:《机械设计》课程设计设计题目：单级圆柱式齿轮减速器设计内装：1. 设计计算说明书一份2. 减速器装配图一张3. 轴零件图一张4. 齿轮零件图一张学院：滁州学院班级：设计者：指导老师：完成日期：成绩： _________________滁州学院目录课程设计任务书 (1)1 、传动装置的总体设计 (3)1.1、传动方案的确定 (3)1.2、电动机选择 (3)1.3、传动比的计算及分配 (4)1.4、传动装置运动及动力参数计算 (4)2、传动件的设计计算 (5)2.1、皮带轮传动的设计计算 (5)2.2、直齿圆柱齿轮传动的设计计算 (7)3、齿轮上作用力的计算 (10)4、轴的设计计算 (10)4.1、高速轴的设计与计算 (10)4.2、低速轴的设计计算 (15)5、减速器箱体的结构尺寸 (20)6、图形 (22)7、总结 (25)课程设计（论文）任务书6、图形（1）装配图和零件图（2）输入轴结构示意图（3）输出轴上的齿轮7、总结通过为期将近一周的没日没夜的课程设计过程，反复的修改设计，终于完成了一级闭式圆柱齿轮减速器的设计过程，现在写总结心得还是很有感触的，支辛涛老师刚开始在课堂上和我们说我们要做课程设计的时候，觉得课程设计是怎么一回事都不知道，似乎离我好遥远，我不认识它，它更不认识我一样，似乎感觉这么庞大的工程我是不可能做得出来的，所以刚开始时候真的感觉非常困难的。

刚开始就是需要手稿的一份设计计算说明书部分，其中对电动机、齿轮、还有轴和轴承的设计不用说了，翻看了好多教材终于稍微明白了点事怎么设计出来的，设计计算说明部分真的是很重要的一个环节对工具书的使用和查阅：在设计过程中，我们用到了大量的经验公式以及大量取范围值的数据，需要我们翻阅大量的工具书来进行自己设计计算，这让我们这些一直在给定精确公式及数值下学习的我们顿时感到非常的艰辛，取值时往往犹豫不决，瞻前顾后，大大减慢了我们的设计速度。

机械设计课程设计-单级直齿锥齿轮减速器设计F=3.3，V=0.9，D=350(全套图纸） .doc全套图纸加153893706机械设计基础课程设计( 减速器 )题目单级直齿锥齿轮减速器设计指导教师学院专业班级学生学号学生姓名2009 年1月9日设计任务书一、课程设计题目：用于交代运输的单级直齿圆锥齿轮减速器，传送带允许的速度误差为5。

双班制工作，有轻微振动，有粉尘，单件、小批量生产。

%原始数据：设计方案项目1 2 3 4 5 运输带曳引力F（kN） 3.3 4 4.5 4.8 5运输带速度V（m/s）0.9 0.85 0.8 0.75 0.7卷筒直径D （mm ） 350 350 300 300 250 使用年限Y 55555本组设计数据：第1组数据：运输带曳引力F （kN ） 3.3 。

运输带速度V （m/s ） 0.9 。

卷筒直径D （mm ） 350 。

使用年限Y （年） 5 。

设 计 与 计 算一、电动机选择及传动装置总体设计1.电动机同步转速的选择 卷筒轴的转速 16010000.949.11min 350V n r D ππ-⨯⨯===⨯V 带传动的传动比 124i = 单级锥齿轮的传动比 223i = 链传动的传动比 325i = 总传动比 123860i i i i =⨯⨯= 电动机转速 1(860)392.882946.6min w n n r -=⨯= 综合考虑，选择同步转速为11500min r -的电动机。

2.电动机功率的选择滚动轴承效率 10.99η=（三对），带传动效率 20.96η=，单级锥齿轮效率30.96η=，链传动效率 40.96η=，卷筒效率 50.96η= 传动装置总效率：33123450.990.960.960.960.960.824ηηηηηη==⨯⨯⨯⨯=工作机所需功率 3.30.9 2.97w P FV kW ==⨯= 电动机的输出功率： 2.973.6040.824wP P kW η=== 取4P kW =即电动机的额定输出功率 4P kW =，满载转速 11440min m n r -=，电动机型号为1124Y M - 3.传动比分配该传动装置实际传动比 144029.32249.11m w n i n ===合理分配各级传动比： V 带传动的传动比 13i = 单级锥齿轮的传动比 2 3.258i = 链传动的传动比 33i =4.计算各轴转速、输入功率、输出功率、输入转矩 从电动机输出至卷筒依此为0轴、1轴、2轴、3轴 （1）0轴计算：0 3.604P kW=101440min n r -=00955023.901P T N m n =⨯=（2）1轴计算：021 3.6040.96 3.460P PkW η=⨯=⨯=入1 3.4600.99 3.288P PkW η=⨯=⨯=1入1出10111440480min 3n n r i -===111955068.834P T N m n =⨯=入（3）2轴计算：321 3.4250.96 3.288P P kWη=⨯=⨯=入出122 3.2880.99 3.255P P kWη=⨯=⨯=入出1122480147.330min 3.258n n r i -=== 229550213.137P T N m n =⨯=2入（4）3轴计算：432 3.2550.99 3.125P P kWη=⨯=⨯=入出1533 3.1250.990.96 2.970P P kWηη=⨯⨯=⨯⨯=入出1233147.33049.11min 3n n r i -===339550607.693P T N m n =⨯=3入二、V 带传动设计计算传动带选择普通V 带 1、确定计算功率：c P 查得工作情况系数 1.2A K =计算功率 0 1.2 3.604 4.325c A P K P kW ==⨯= 2、选择V 带型号 查图选A 型V 带。

摘要减速器是机械工业中应用最多的既能够提供动力又能够减速，增加输出扭矩的装置，在各行各业的机械设备中都有用到，随着机械工业的越来越强大，各种类型的减速器将会陆续地出现在一些机械设备工厂，从而来满足不同工况的不同需求。
