单级直齿圆柱齿轮减速器计算

《机械设计基础》课程设计说明书题目：带传动及单级圆柱齿轮减速器的设计学院：机械与电子学院专业：机械制造与自动化班级：机制19-1班学号：姓名：李俊指导教师：周海机械与电子学院2019年11月-12月目录一、课程设计任务要求 (3)二、电动机的选择 (4)三、传动比的计算设计 (5)四、各轴总传动比各级传动比 (6)五、V带传动设计 (8)六、齿轮传动设计 (11)七、轴的设计 (19)八、轴和键的校核 (30)九、键的设计 (32)十、减速器附件的设计 (34)十一、润滑与密封 (36)十二、设计小结 (37)十三、参考资料 (37)一、课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）并印出来传动系统图如下：传动简图输送机传动装置中的一级直齿减速器。

运动简图工作条件冲击载荷，单向传动，室内工作。

三班制，使用5年，工作机速度误差±5%。

原始数据如下：二、电动机的选择三、传动比的计算设计四、各轴总传动比各级传动比计算结果汇总如下表，以供参考五、传动设计六、齿轮传动设计根据数据：传递功率P1=5.02KW电动机驱动，小齿轮转速n1=480r/min，大齿轮转速n2=166r/min，传递比i=2.90，单向运转，载荷变化不大，使用期限五年，三班制工作。

七、轴的设计主动抽1轴传动功率P2=4.77KW,转速n2=166r/min，工作单向转动轴采用深沟球轴承支撑。

八、轴和键的校核九、键的设计十、减速器附件的设计十一、润滑与密封十二、设计小结这次的课程设计,对于培养我们理论联系实际的设计思想;训练综合运用机械设计和有关先修课程的理论,结合生产实际反系和解决工程实际问题的能力;巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用。

此次减速器，经过两个月的努力,终于将机械设计课程设计作业完成了。

设计
项目
计算公式及说明主要结果
1.设计任务
（1）设计带式传送机的传动系统，采用单级圆柱齿轮减速器和开式圆柱齿轮传动。

（2）原始数据
输送带的有效拉力 F=4000N
输送带的工作转速 V=s（允许误差 5%）
输送带滚筒的直径 d=380mm
减速器的设计寿命为5年
（3）工作条件
两班工作制，空载起动，载荷平稳，常温下连续单向运转，工作环境多尘；三相交流电源，电压为380V/220V。

2.传动方案的拟定

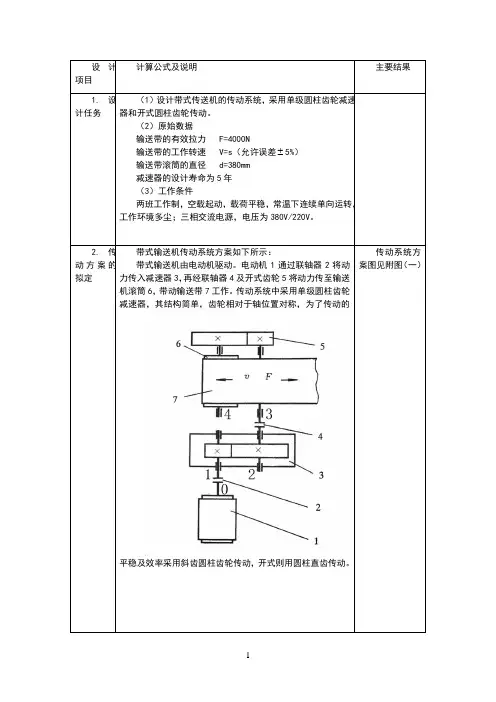

带式输送机传动系统方案如下所示：
带式输送机由电动机驱动。

电动机1通过联轴器2将动
力传入减速器3，再经联轴器4及开式齿轮5将动力传至输送
机滚筒6，带动输送带7工作。

传动系统中采用单级圆柱齿轮
减速器，其结构简单，齿轮相对于轴位置对称，为了传动的
平稳及效率采用斜齿圆柱齿轮传动，开式则用圆柱直齿传动。

传动系统方
案图见附图（一）
参考文献
[1] 诸文俊主编，机械原理与设计，机械工业出版社，2001
[2] 任金泉主编，机械设计课程设计，西安交通大学出版社，2002
[]3朱文俊钟发祥主编，机械原理及机械设计，西安交通大学城市学院，2009
马小龙
2009年6月30日。

机械设计基础课程设计计算说明书设计题目：学院班级学号：设计者：指导教师：完成日期：年月日目录一、传动方案的分析 (1)二、电动机的选择 (1)三、带传动设计 (4)四、齿轮传动设计 (7)五、减速器结构、润滑和密封的设计 (9)六、轴的设计与计算 (10)七、滚动轴承的选择与计算 (18)八、键联接的选择及校核计算 (19)九、联轴器的选择 (21)十、减速器附件的选择 (21)十一、润滑与密封 (25)十二、课程设计小结 (25)十三、参考资料 (26)《机械设计基础》课程设计任务书设计题目：设计输送机传动装置的一级直齿圆柱齿轮减速器及带传动。

传动简图：1.电动机2.V带3.减速箱4.联轴器5.输送带6.滑动轴承7.滚筒原始数据：题号滚筒圆周力（N）输送带速（m/s）滚筒直径（mm）传动比误差（%）使用期限（年）37 3800 1.6 340 ±5 7（注）按指导教师标有“√”符号的题号进行设计。

说明：1.单向运转，有轻微振动；2.每年按300个工作日计算，每日工作二班。

设计工作量1.减速器总装图一张（A1）2.零件图二张(A3)3.设计说明一份(A4)。

完成日期:________年_____月____日设计指导教师：_________ ______年____月____日任课教师:__________ __________年____月____日评分与评语:___________________________________________设计计算及说明结果一、传动方案的分析机器一般是由原动机、传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

传动装置是否合理将直接影响机器的工作性能、重量和成本。

合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

本设计中原动机为电动机，工作机为输送机。

设计计算及说明结果一设计任务书1.设计方案设计题目：带式输送机的传动装置设计方案图如下：表3 大齿轮结构尺寸名称结构尺寸及经验计算公式结果/mm 毂孔直径h d根据中间轴设计而定 h d =24d60轮毂直径1D 1D =1.6h d 96 轮毂宽度l L=(1.2~1.5) h d80 腹板最大直径2D 2D =a d -（10~14）m n 270 板孔分布圆直径0D 0D =0.5（1D +2D ）183 板孔直径0d 0d =15~23mm25 腹板厚度CC=(0.2~0.3)b24大齿轮的结构草图如图1所示，闭式齿轮传动的尺寸列于表4。

图1大10%~15%。

C 值由[1]表5-5来确定：C=120。

1）闭式级高速轴37mm .21970482.5120nd 331min =⨯=≥PC 因为在最小直径处开有一个键槽为了安装联轴器，所以87mm .22）07.01（37.21d 1min =+⨯=，最后取1min d =30mm ；2）闭式级低速轴33.24mm 250.3235.319120nd 332min =⨯=≥PC因为在该轴上开有两个键槽，所以38.226mm ）15.01（33.24d 2min =+⨯=最后取2min d =40mm ；3. 闭式级高速轴的结构设计闭式级高速轴的结构草图如图2所示图21）.各轴段直径的确定D15:轴的最小直径，取1min d =30mm ；D14：密封处轴段直径，根据轴向定位以及密封圈的尺寸要求，取45mm ；D13：滚动轴承处轴段直径，取50mm ，由[1]表13-2初选滚动轴承6010；D12：齿轮处轴段，由于小齿轮直径较小，故采用齿轮轴结构； D11：滚动轴承处轴段直径，取50mm；2）各轴段长度的确定D15:由外接的联轴器确定，取50mm；D14：由箱体结构、轴承端盖尺寸、装配要求等确定，取75mm； D13：由滚动轴承、挡油盘等确定，取30mm；D12：齿轮处轴段，取110mm；D11：滚动轴承处轴段直径，取30mm闭式级高速轴的结构尺寸列于表6表6 闭式级高速轴的结构尺寸轴段D11 D12 D13 D14 D15直径/mm 50 80 50 45 30长度/mm 30 110 30 75 504. 闭式级低速轴的结构设计闭式级低速轴的结构草图如图3所示图31）.各轴段直径的确定d=40mm；D26: 轴的最小直径，取2minD25: 密封处轴段直径，根据轴向定位以及密封圈的尺寸要求，取45mm；D24：滚动轴承处轴段直径，取50mm；D23：大齿轮处轴段，由大齿轮确定，取60mm；D22：过渡轴段，取70mm；D21：滚动轴承处轴段直径，取50mm；2）各轴段长度的确定D26:由外接齿轮等确定，取155mm ；D25: 由箱体结构、轴承端盖尺寸、装配要求等确定，取80mm ； D24：由滚动轴承、轴套等确定，取60mm ； D23：由大齿轮确定，取80mm ； D22：过渡轴段，取20mm ； D21：滚动轴承处轴段直径，取30mm 闭式级低速轴的结构尺寸列于表7表7 闭式级低速轴的结构尺寸轴段D21D22 D23 D24 D25 D26 直径/mm 50 70 60 50 45 40 长度/mm 30 208060801555. Ⅰ轴的校核1）对称循环弯曲许用应力选轴的材料为45钢，调质处理，由[4]表14-1查得对称循环弯曲许用应力][1- =55MPa ； 2）轴空间受力图齿轮啮合处作用有径向力、圆周力和轴向力，根据齿轮转向和齿轮旋向，可确定三者方向，画出轴空间受力图，如图4所示：图4取集中力作用于齿轮和轴承宽度的中点，齿轮啮合力即为作用于轴上的载荷，将其分解为垂直面受力和水平面受力，分别如图5和图6所示：图5图63）轴上载荷计算齿轮圆周力：N T T F 145305.12cos /5.231550652cos /zm 2d 2n 111t =⨯⨯===β 齿轮的径向力：NF F n t r5.54005.12cos 20tan 1453cos tan =⨯==βα 齿轮的轴向力：N F F 17.31005.tan121453tan t a =⨯== β 4）轴上支反力计算水平面内的支反力：N F F F HB HA 5.7262/t === 垂直面内的支反力：N d F l F l F a AB r ABVA 22.354)2/2/(11=⨯+⨯=N F F F VA r VB 28.186-== 5)轴弯矩计算及弯矩图绘制 计算截面C 处的弯矩：mm 508555.72670l ⋅=⨯=⨯=N F M HA AC Hmm 4.2479522.35470l 1⋅=⨯=⨯=N F M VA AC Vmm N F F M VA AC V ⋅=⨯-⨯=9.130392/d l 1a 2分别画出垂直面和水平面的弯矩图，分别如图7、图8所示:图7图8求合成弯矩并画出其弯矩图，如图9所示：mm 76.565772121⋅=+=N MM M V Hmm N M M M V H ⋅=+=2.525002222图96）画出扭矩图 如图10所示：图107）按弯扭合成校核轴的强度界面C 处的弯矩最大，以其为危险截面进行强度校核。

课程设计课程设计题目:单级直齿圆柱齿轮减速器姓名:何成海所学专业名称:机械设计与制造指导老师:张孝琼学号:日期:《机械设计》课程设计设计题目：单级圆柱式齿轮减速器设计内装：1. 设计计算说明书一份2. 减速器装配图一张3. 轴零件图一张4. 齿轮零件图一张学院：滁州学院班级：设计者：指导老师：完成日期：成绩： _________________滁州学院目录课程设计任务书 (1)1 、传动装置的总体设计 (3)1.1、传动方案的确定 (3)1.2、电动机选择 (3)1.3、传动比的计算及分配 (4)1.4、传动装置运动及动力参数计算 (4)2、传动件的设计计算 (5)2.1、皮带轮传动的设计计算 (5)2.2、直齿圆柱齿轮传动的设计计算 (7)3、齿轮上作用力的计算 (10)4、轴的设计计算 (10)4.1、高速轴的设计与计算 (10)4.2、低速轴的设计计算 (15)5、减速器箱体的结构尺寸 (20)6、图形 (22)7、总结 (25)课程设计（论文）任务书6、图形（1）装配图和零件图（2）输入轴结构示意图（3）输出轴上的齿轮7、总结通过为期将近一周的没日没夜的课程设计过程，反复的修改设计，终于完成了一级闭式圆柱齿轮减速器的设计过程，现在写总结心得还是很有感触的，支辛涛老师刚开始在课堂上和我们说我们要做课程设计的时候，觉得课程设计是怎么一回事都不知道，似乎离我好遥远，我不认识它，它更不认识我一样，似乎感觉这么庞大的工程我是不可能做得出来的，所以刚开始时候真的感觉非常困难的。

刚开始就是需要手稿的一份设计计算说明书部分，其中对电动机、齿轮、还有轴和轴承的设计不用说了，翻看了好多教材终于稍微明白了点事怎么设计出来的，设计计算说明部分真的是很重要的一个环节对工具书的使用和查阅：在设计过程中，我们用到了大量的经验公式以及大量取范围值的数据，需要我们翻阅大量的工具书来进行自己设计计算，这让我们这些一直在给定精确公式及数值下学习的我们顿时感到非常的艰辛，取值时往往犹豫不决，瞻前顾后，大大减慢了我们的设计速度。

三。

计算传动装置的总传动比和分配级的传动比。

1、总传动比:总I =n电机/n滚筒=960/55.2=17.39带传动设计1.选择常见的V带截面:根据教材P188表11.5，kA=1.2，PC=KAP功= 1.2× 5.5 = 6.6kw。

根据教材P188的图11.15:选择A型V带。

2.确定皮带轮的参考直径并检查皮带速度:根据教材P189的表11.6:D1 = 100毫米> dmin = 75毫米，D2=i波段D1(1-ε)= 3.48×100×(1-0.01)= 344.52mm，根据教材P179的表11.4:D2 = 355毫米，D1 = 100毫米。

实际从动轮转速nⅱ' = nⅰD1/D2 = 960×100/355 = 270.42 r/min转速误差为1-nⅱ'/nⅱ= 1-270.42/275.86 = 0.0197 < 0.05(允许)带速V =πD1 n1/60×1000 =π×100×960/60×1000 = 5.03m/s，带速在 5 ~ 25 m/s范围内为宜。

3.确定皮带长度和中心距离:0.65(D1+ D2)≤a0≤2(D1+ D2)，即0.65(100+355)≤a0≤2×(100+355)，所以是297.75mm≤a0≤910mm，初始中心距a0=650mm。

长度l0 = 2 A0+1.57(D1+D2)+(D2-D1)2/4a 0= 2×650+1.57(100+355)+(355-100)2/(4×650)= 2039.36mm根据教材P179的图11.4:Ld = 2000mm中心距离a≈a0+(Ld-L0)/2= 650+(2000-2039.36)/2 = 650-19.68 = 631毫米4.检查小滑轮的包角:α1 = 1800-57.30×(D2-D1)/a = 1800-57.30×(355-100)/631=156.840>1200(适用)5.确定皮带的根数:根据教材P191的表11.8:P0 = 0.97 kw根据教材P193的表11.10:△P0 = 0.11 kw。

机械设计基础课程设计设计人：班级：学号：指导老师：设计要求设计一用于带式运输机上的单级圆柱齿轮减速器，如图所示。

运输机连续工作，单向运转，载荷变化不大，空载起动。

减速器小批量生产。

使用期限10年，两班制工作。

运输带容许速度误差为5%。

原始数据（所给数据的第六小组）已知条件数据输送带工作拉力Fw=2800N 输送带速度Vw=1.4m/s 卷筒轴直径D=400mm目录一．确定传动方案二．选择电动机（1）选择电动机（2）计算传动装置的总传动比并分配各级传动比（3）计算传动装置的运动参数和动力参数三．传动零件的设计计算（1）普通V带传动（2）圆柱齿轮设计四．低速轴的结构设计（1）轴的结构设计（2）确定各轴段的尺寸（3）确定联轴器的型号（4）按扭转和弯曲组合进行强度校核五．高速轴的结构设计六．键的选择及强度校核七．选择轴承及计算轴承寿命八．选择轴承润滑与密封方式九．箱体及附件的设计（1）箱体的选择（2）选择轴承端盖（3）确定检查孔与孔盖（4）通气器（5）油标装置（6）骡塞（7）定位销（8）起吊装置十．设计小结十一.参考书目设计项目计算及说明主要结果一．确定传动方案二．选择电动机(1)选择电动机设计一用于带式运输机上的单级圆柱齿轮减速器，如图所示。

运输机连续工作，单向运转，载荷变化不大，空载起动。

减速器小批量生产。

使用期限10年，两班制工作。

运输带容许速度误差为5%。

图A-11）选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y系列三相异步电动机，结构形式为卧式封闭结构2)确定电动机功率工作机所要的功率Pw(kw)按下式计算Pw=wFwVwη1000式中，Fw=2800,Vw=1.4m/s,带式输送机的效率ηw=0.94，代入上式得：Pw =Kw=4.17Kw电动机所需功率Po（Kw）按下式计算Po=ηPw Pw=4.17Kw(2)计算传动装置的总传动比并分配各级传动比（3）计算传动装置的运动参数和动式中，η为电动机到滚筒工作轴的传动装置总效率，根据传动特点，由表2-4查得：V带传动η带=0.96 ，一对齿轮传动η齿轮=0.97，一对滚动轴承η轴承=0.99，弹性联轴器η联轴器=0.98，因此总效率η=η带η齿轮η2轴承η联轴器，即η=η带η齿轮η2轴承η联轴器=0.96x0.97x0.99x0.982=0.89Po=ηPw=Kw=4.69Kw确定电动机额定功率Pm（Kw）,使Pm=(1~1.3)Po=5.12（1~1.3）=5.12~6.66Kw，查表2-1取Pm=5.5 Kw3）确定电动机转速工作机卷筒轴的转速nw为nw=DVwπ100060⨯==66.87r/min根据表2-3推存的各类转动比范围，取V带转动比i带=2~4，一级齿轮减速器i齿轮=3~5，传动装置的总传动比i总=6~20，故电动机的转速可取范围为nm=i总nm=(6~20)⨯84.93=509.58~1698.6r/min符合此转速要求的同步转速有750r/min，1000r/min，1500r/min三种，考虑综合因素，查表2-1，选择同步转速为1000r/min的Y系列电动机Y132M2-6,其满载转速为nm=960r/min电动机的参数见表A-1。

技术特性输入功率(KW)3.653,高速轴转速(r/min）290.997，低速轴转速(r/min)72.755，传动比 4。

技术要求1.啮合侧隙大小用铅丝检验,保证不小于0.16mm,铅丝饿直径不得大于最小侧隙的两倍.2.用涂色法检验齿轮接触斑点,按齿高接触斑点不小于40%,齿宽接触斑点不小于50%.3.应调整轴承轴向间隙.4.箱座,箱盖及其他零件未加工的内表面,齿轮未加工的表面涂底漆涂红色耐油油膜.5.运转过程中应平稳,无冲击,无异常振动和噪声.各密封处,接合处均不得渗油,漏油.螺旋输送机一级圆柱齿轮减速器的设计摘要此螺旋输送机的设计主要用于物料的传送，根据给定的输送量以及物料特性分别进行叶片用料实形、螺旋直径、螺旋转速等主要参数的设计计算。

传动部分采用电动机带动联轴器，联轴器带动齿轮，齿轮带动联轴器进而带动一级减速器、减速器连接机体的传动方式。

根据计算得出的主要参数选择合适的电动机，从而确定带轮以及减速器的传动比，将主要后续工作引向一级减速器的设计，其中包括主要传动轴的校核、齿轮的选择等计算工作。

最后根据计算所得结果整理出安装尺寸以及装配图的绘制。

关键词：螺旋输送机；减速器；物料运输目录摘要 (1)目录 (2)课题题目 (3)第一章电机的选择 (5)第二章传动装置的运动和动力参数 (7)第三章传动装置的运动和动力设计 (8)第四章圆柱斜齿轮传动的设计 (10)第五章轴的设计计算 (15)第六章轴承的设计与校核 (23)第七章键连接的选择与校核 (28)第八章联轴器的选用 (29)第九章箱体设计 (30)第十章减速器润滑密封 (31)设计心得 (32)参考文献 (32)课题题目题目：设计一用于螺旋输送机上的单级圆柱齿轮减速器。

工作条件：连续单项运转，工作时有轻微震动，使用期限为8年，生产10台，两班制工作。

输送机工作转速的允许误差为±5%。

原始数据：运输机工作轴转矩 T=850 N·m运输机工作轴转速 n=125 rpm1 引言：螺旋输送机是一种常用的连续输送机械。

单级直齿圆柱齿轮减速器计算、齿轮传动的设计计算（1）选择齿轮材料与热处理：所设计齿轮传动属于闭式传动，通常齿轮采用软齿面。

查阅表[1] 表6-8，选用价格便宜便于制造的材料，小齿轮材料为45钢，调质，齿面硬度260HBS；大齿轮材料也为45钢，正火处理，硬度为215HBS；精度等级：运输机是一般机器，速度不高，故选8级精度。

(2)按齿面接触疲劳强度设计由d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3确定有关参数如下：传动比i齿=3.89取小齿轮齿数Z1=20。

则大齿轮齿数：Z2=iZ1= ×20=77.8取z2=78由课本表6-12取φd=1.1(3)转矩T1T1=9.55×106×P1/n1=9.55×106×2.61/473.33=52660N?mm(4)载荷系数k : 取k=1.2(5)许用接触应力[σH][σH]= σHlim ZN/SHmin 由课本[1]图6-37查得：σHlim1=610Mpa σHlim2=500Mpa接触疲劳寿命系数Zn：按一年300个工作日，每天16h计算，由公式N=60njtn 计算N1=60×473.33×10×300×18=1.36x109N2=N/i=1.36x109 /3.89=3.4×108查[1]课本图6-38中曲线1，得ZN1=1 ZN2=1.05按一般可靠度要求选取安全系数SHmin=1.0[σH]1=σHlim1ZN1/SHmin=610x1/1=610 Mpa[σH]2=σHlim2ZN2/SHmin=500x1.05/1=525Mpa故得：d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3=49.04mm模数：m=d1/Z1=49.04/20=2.45mm取课本[1]P79标准模数第一数列上的值，m=2.5(6)校核齿根弯曲疲劳强度σ bb=2KT1YFS/bmd1确定有关参数和系数分度圆直径：d1=mZ1=2.5×20mm=50mmd2=mZ2=2.5×78mm=195mm齿宽：b=φdd1=1.1×50mm=55mm取b2=55mm b1=60mm(7)复合齿形因数YFs 由课本[1]图6-40得：YFS1=4.35,YFS2=3.95(8)许用弯曲应力[σbb]根据课本[1]P116：[σbb]= σbblim YN/SFmin由课本[1]图6-41得弯曲疲劳极限σbblim应为：σbblim1=490Mpa σbblim2 =410Mpa由课本[1]图6-42得弯曲疲劳寿命系数YN：YN1=1 YN2=1弯曲疲劳的最小安全系数SFmin ：按一般可靠性要求，取SFmin =1计算得弯曲疲劳许用应力为[σbb1]=σbblim1 YN1/SFmin=490×1/1=490Mpa[σbb2]= σbblim2 YN2/SFmin =410×1/1=410Mpa校核计算σbb1=2kT1YFS1/ b1md1=71.86pa< [σbb1]σbb2=2kT1YFS2/ b2md1=72.61Mpa< [σbb2]故轮齿齿根弯曲疲劳强度足够(9)计算齿轮传动的中心矩aa=(d1+d2)/2= (50+195)/2=122.5mm(10)计算齿轮的圆周速度V计算圆周速度V=πn1d1/60×1000=3.14×473.33×50/60×1000=1.23m/s 因为V＜6m/s，故取8级精度合适．六、轴的设计计算从动轴设计1、选择轴的材料确定许用应力选轴的材料为45号钢，调质处理。

减速器设计说明书系别：专业班级：姓名：学号：指导教师：职称：目录第一章设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第二章传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第三章选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第四章计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (5)第五章普通V带设计计算 (5)第六章减速器齿轮传动设计计算 (9)6.1选精度等级、材料及齿数 (9)6.2按齿根弯曲疲劳强度设计 (9)6.3确定传动尺寸 (11)6.4校核齿面接触疲劳强度 (12)6.5计算齿轮传动其它几何尺寸 (13)6.6齿轮参数和几何尺寸总结 (14)第七章轴的设计 (15)7.1高速轴设计计算 (15)7.2低速轴设计计算 (21)第八章滚动轴承寿命校核 (27)8.1高速轴上的轴承校核 (27)8.2低速轴上的轴承校核 (28)第九章键联接设计计算 (29)9.1高速轴与大带轮键连接校核 (29)9.2低速轴与大齿轮键连接校核 (29)9.3低速轴与联轴器键连接校核 (29)第十章联轴器的选择 (30)10.1低速轴上联轴器 (30)第十一章减速器的密封与润滑 (30)11.1减速器的密封 (30)11.2齿轮的润滑 (30)11.3轴承的润滑 (31)第十二章减速器附件 (31)12.1油面指示器 (31)12.2通气器 (31)12.3放油塞 (32)12.4窥视孔盖 (32)12.5定位销 (33)12.6起盖螺钉 (33)第十三章减速器箱体主要结构尺寸 (33)第十四章设计小结 (34)参考文献 (34)第一章设计任务书1.1设计题目一级直齿圆柱减速器，拉力F=2300N，速度v=1.1m/s，直径D=350mm，每天工作小时数：16小时，工作年限（寿命）：10年，每年工作天数：300天，配备有三相交流电源，电压380/220V。

课程设计带式运输机传动装置设计——单级圆柱齿轮减速器设计课程设计任务书机械工程学院（系、部）机械设计与制造专业班级课程名称：机械设计设计题目：带式运输机传动装置设计——单级圆柱齿轮减速器设计完成期限：指导教师（签字）：年月日系（教研室）主任（签字）：年月日机械设计设计说明书带式运输机传动装置设计——单级圆柱齿轮减速器设计任务书起止日期：学生姓名班级学号成绩指导教师(签字)机械工程学院机械设计课程设计——带式运输机上的单级圆柱齿轮减速器的设计一、传动装置简图：带式运输机的传动装置如图1图1 带式运输机的传动装置二、原始数据如表1表1 带式输送机传动装置原始数据三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的5 %。

四、传动方案如图2图2 传动方案五、设计任务设计计算说明书一份，零件图3张，装配图1张。

ηηII =联齿计算与说明3计算各轴的输入转矩电动机轴：9550/9550 2.08/143013.891d d T p n N m N m ==⨯=电动Ⅰ轴：9550/9550 1.9968/635.5630.00T p n N m N m I I I ==⨯=Ⅱ轴：9550/9550 1.918/158.89115.28T p n N m N m II II II ==⨯=Ⅲ轴：9550/9550 1.823/158.89106.586T p n N m N m III III III ==⨯=4将以上结果记入表3表3 运动和动力参数I 轴 II 轴 III 轴 转速（r/min ） 635.56 158.89 158.89 输入功率P （kw ） 1.9968 1.918 1.823 输入扭矩T（N m ） 30.00 115.28 106.586传动比（i ） 4 1 效率（η）0.960.95三：传动零件设计计算1皮带轮传动的设计计算（外传动）（1）选择普通V 带因为每天24 h >16 h ，且选用带式输送机，所以查参考文献[2]表8-11，选取工作系数 1.3A k = 所以 1.3 2.08 2.704ca A d p k P kw ==⨯=。

湖南工业大学课程设计资料袋冶金工程学院（系、部）2012 ~ 2013 学年第 1 学期课程名称机械设计基础课程设计指导教师胡东职称讲师学生姓名专业班级学号题目单级直齿圆柱齿轮减速器设计成绩起止日期2012 年12 月24 日～2012 年1 月 4 日目录清单湖南工业大学课程设计任务书2012 —2013 学年第 1 学期冶金工程学院（系、部）冶金工程专业102 班级课程名称：机械设计基础课程设计设计题目：单级直齿圆柱齿轮减速器设计完成期限：自2012 年12 月24 日至2012 年1 月 4 日共 2 周指导教师（签字）：年月日系（教研室）主任（签字）：年月日机械设计基础设计说明书（题目）单级直齿圆柱齿轮减速器设计起止日期：2012 年12 月24 日至2013 年1 月 4 日学生姓名班级学号成绩指导教师(签字)冶金工程学院（部）2013年1月4日目录第1章拟定传动方案1.1设计题目名称 (6)1.2运动简图 (6)1.3工作条件 (6)1.4原始数据 (6)第2章电动机的选择2.1选择电动机的类型 (6)2.2计算电机的容量 (7)2.3计算总传动比 (7)第3章运动参数及动力参数计算 (7)第4章带传动设计4.1确定计算功率 (8)4.2选择V带带型 (8)4.3确定带轮的基准直径并验算带速 (8)4.4确定V带的中心距和基准长度 (8)4.5验算小带轮上的包角 (9)4.6计算带的根数 (9)4.7计算单根V带的初拉力最小值 (9)4.8计算压轴力 (9)第5章齿轮设计5.1选选齿轮的材料和热处理方法，并确定材料的许用应力5.2确定材料的许用接触应力 (9)5.3确定小齿轮的分度圆直径 (9)5.4几何尺寸计算 (10)5.5校核齿根弯曲疲劳强度 (10)5.6齿轮其他尺寸计算 (11)5.7选择齿轮精度等级 (11)第6章轴的设计计算6.1主动轴的设计 (12)6.1.1确定轴的零件的布局方案和固定方法6.1.2确定轴的各段直径 (12)6.1.3确定轴的各段长度确定轴的各段长度6.1.4主动轴的受力分析 (12)6.1.5按扭矩和弯曲组合变形强度条件进行校核计算 (13)6.1.6校核轴的强度。

一级圆柱齿轮减速器设计说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、齿轮传动的设计 (15)六、传动轴的设计 (18)七、箱体的设计 (27)八、键连接的设计 (29)九、滚动轴承的设计 (31)十、润滑和密封的设计 (32)十一、联轴器的设计 (33)十二、设计小结 (33)计算过程及计算说明一、传动方案拟定设计单级圆柱齿轮减速器１、工作条件：输送带常温下连续工作，空载起动，工作载荷平稳，使用期限5年，两班制工作，输送带速度容许误差为±5%，环境清洁。

２、原始数据：输送带有效拉力F=6500N；带速V=0.8m/s；滚筒直径D=335mm；方案拟定：采用开始齿轮传动与减速齿轮的组合，即可满足传动比要求；同时由于带传动具有良好的缓冲、吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(KW)由式(2)：ＰＷ＝ＦV/1000(KW)因此P d=FV/1000ηa(KW)由电动机至运输带的传动总效率为：η总=η１³η２³η２³η３³η４³η5式中：η1、η2、η3、η4、η5分别为开式齿轮传动、轴承、圆柱齿轮传动、联轴器和滚筒的传动效率。

取η１=0.98（开式齿轮传动），η２＝0.98，η３＝0.98,η４＝0.99（弹性联轴器），η5=0.96(卷筒)。

则：η总=0.98³0.98³0.98³0.98³0.99³0.97=0.886所以：电机所需的工作功率：P d= FV/1000η总=(6500³0.8)/(1000³0.886)=5.87(KW)3、确定电动机转速卷筒工作转速为：n卷筒＝60³1000²V/（π²D）=(60³1000³0.8)/（335²π）=45.63（r/min）根据《机械设计基础课程设计指导书》上推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’=3～６，取开式齿轮传动比I1’=２～４。
