数控刀具基础知识

附4 数控刀具基础知识一、什么是数控刀具数控刀具是一种用于数控机床加工的刀具，它能够自动地进行工件的加工操作，并且具有高精度和高效率的特点。

数控刀具可以根据不同的加工需求，选择合适的切削速度、进给速度和切削深度，从而实现精细加工和定量加工。

二、数控刀具的分类数控刀具可以按照不同的标准进行分类，下面将介绍常见的几种分类方法。

1. 按照切削类型分类数控刀具可以根据切削类型进行分类，常见的分类有以下几种:•钻头：用于在工件上钻孔。

•铣刀：用于对工件进行铣削加工。

•刀具：用于切削工件。

•刀杆：用于固定刀具的工具。

2. 按照切削材料分类数控刀具可以根据切削材料进行分类，常见的分类有以下几种:•高速钢刀具：适用于切削低硬度材料，如铝合金、铜等。

•硬质合金刀具：适用于切削高硬度材料，如钢、铸铁等。

•陶瓷刀具：适用于切削高硬度材料，并具有较长的使用寿命。

3. 按照刀具形状分类数控刀具可以根据刀具形状进行分类，常见的分类有以下几种:•平面铣刀：用于在工件表面进行平面铣削。

•立铣刀：用于在工件上进行立面铣削。

•钻孔刀具：用于在工件上进行钻孔操作。

•切槽刀具：用于在工件上进行切槽操作。

三、数控刀具的选用原则在进行数控加工时，选择合适的数控刀具是非常重要的。

下面将介绍数控刀具的选用原则。

1.根据不同的加工材料选择合适的刀具材料。

对于高硬度材料，应选择硬质合金刀具；对于低硬度材料，可以选择高速钢刀具。

2.根据不同的切削类型选择合适的刀具类型。

对于铣削加工，应选择铣刀；对于钻孔加工，应选择钻头。

3.对于不同的加工要求，选择合适的切削参数。

包括切削速度、进给速度和切削深度等。

4.根据加工精度要求选择合适的刀具。

对于高精度加工，应选择精密刀具。

5.在进行数控加工时，应注意刀具的安全使用。

切勿将刀具过度使用，应定期进行检查和更换。

四、数控刀具的维护与保养数控刀具的维护与保养对于保持刀具的工作性能和使用寿命至关重要。

下面将介绍一些常见的维护与保养方法。

数控刀具知识点总结大全一、数控刀具的分类数控刀具按照其功能和使用范围的不同，可以分为以下几类：1. 铣刀：铣刀用于铣削加工，根据其形状和用途可分为平头铣刀、立铣刀、立面铣刀、球头铣刀、倒角铣刀等。

2. 钻头：钻头主要用于钻孔加工，根据其结构和用途可分为螺纹钻头、中心钻头、加工钻头等。

3. 刀片：刀片主要用于车削加工，根据其形状和用途可分为外圆刀片、内圆刀片、螺纹刀片等。

4. 锯片：锯片用于锯割加工，根据其齿形和用途可分为圆锯片、带锯片等。

5. 刀具系统：刀具系统主要包括刀柄、刀杆、插刀、刀尖等组成，根据其结构和用途可分为拉刀系统、旋转刀系统、可转位刀系统等。

二、数控刀具的材料数控刀具的材料选择对于刀具的性能和寿命有着重要的影响，常见的数控刀具材料主要有以下几种：1. 高速钢：高速钢是一种含钨、钼、铬、钴等元素的合金钢，具有高硬度、良好的热稳定性和切削性能，适用于一般的切削加工。

2. 硬质合金：硬质合金是一种以钨钴粉末为主要原料，添加少量的钛、钼、铬等元素制成的耐磨合金材料，具有极高的硬度和耐磨性，适用于高速切削和重切削。

3. 陶瓷刀具：陶瓷刀具是一种新型的刀具材料，具有非常高的硬度、耐磨性和热稳定性，适用于高速切削和高温加工。

4. 超硬合金：超硬合金是一种以碳化钨粉末为基础，添加少量的钴、钛、铬等元素制成的超硬材料，具有极高的硬度和耐磨性，适用于高速切削和重切削。

5. 金刚石和CBN：金刚石和立方氮化硼(CBN)是目前最硬的材料，可以用来制作超硬刀具，具有极高的耐磨性和切削性能。

三、数控刀具的结构数控刀具的结构通常由刀头、刀柄、刃部等几个主要部分组成，不同类型的刀具结构也会有所不同，常见的数控刀具结构有以下几种：1. 实心刀具：实心刀具是指整个刀具都是由一种材料制成的，通常用于轻负载和精密加工。

2. 中空刀具：中空刀具是指刀具的刃部为空心结构，可以减轻刀具的重量和提高切削效率，适用于重切削和大负载的加工。

数控刀具知识点总结一、数控刀具概述数控刀具是指应用于数控机床上的切削工具，是数控机床上进行加工的关键组成部分。

数控刀具的选择和使用对加工质量、效率和成本有着重要的影响，因此掌握数控刀具的知识是十分重要的。

二、数控刀具的分类1. 按照用途可分为：钻头、铣刀、刨刀、车刀、镗刀等；2. 按照切削原理可分为：单刃刀具、双刃刀具、多刃刀具等；3. 按照形状可分为：圆柄刀具、直柄刀具、刀片等；4. 按照刀具材质可分为：高速钢刀具、硬质合金刀具、陶瓷刀具等。

三、数控刀具的选用原则在选择数控刀具时，需要根据工件材料、切削条件以及工艺要求来确定刀具的类型和规格。

具体选用原则如下：1. 工件材料的不同，可选用不同硬度的刀具；2. 切削条件的不同，需选用不同刃角和不同的刀具材料；3. 工艺要求的不同，需选用不同形状和尺寸的刀具。

四、数控刀具的主要性能指标1. 刃面硬度：刃面硬度决定了数控刀具的耐磨性和切削性能；2. 刃尖的抗拉伸强度：刀具的刃尖部分需要具备足够的抗拉伸强度；3. 刀片的整体硬度：数控刀具需具备足够的整体硬度，以保证刀具的稳定性；4. 切削刃的耐磨性：耐磨性决定了刀具的使用寿命；5. 刀具的几何精度：几何精度决定了刀具的切削精度和表面质量。

五、数控刀具的加工技术1. 刀具的安装：安装刀具时，需要保证刀具的正确安装位置和夹持力，以保证刀具的运转稳定性；2. 刀具的磨削：刀具的磨削是保证刀具精度和使用寿命的重要环节，需要掌握正确的磨削方法和技巧；3. 刀具的涂层：涂层是提高刀具表面硬度和耐磨性的重要方法，不同工艺需要选用不同种类的涂层。

六、数控刀具的应用1. 钻头：适用于钢铁、铸铁、有色金属的孔加工；2. 铣刀：适用于平面、曲面的铣削加工；3. 刨刀：适用于大平面的刨削加工；4. 车刀：适用于外圆、内圆、端面和螺纹的车削加工；5. 镗刀：适用于内孔的镗削加工。

七、数控刀具的发展趋势1. 材料的发展：随着材料科学的发展，新型材料的应用将会推动刀具的性能再提升；2. 技术的发展：数控刀具的设计、研发和生产技术将会不断提高，以满足高精度、高效率的加工需求；3. 精密刀具的发展：微纳米加工技术的发展将推动精密刀具的需求增加。

数控刀具知识点总结归纳一、数控刀具的概念及分类1.1 数控刀具的概念数控刀具是指在数控机床上使用的切削工具，包括铣刀、钻头、刀具等。

数控刀具通常由刀头和刀柄两部分组成，刀头是切削部分，刀柄是连接数控机床的部分。

1.2 数控刀具的分类数控刀具根据其用途和结构可分为多种类型，主要包括铣削刀具、钻削刀具、车削刀具、铣床刀具、刀具系统等。

铣刀包括面铣刀、楔式铣刀、直径刀、齿轮刀等。

钻削刀具包括高速钻头、深孔钻头、铣刀钻头等。

车削刀具包括车刀、镗刀、刨刀、外圆刀、内孔刀、油孔刀等。

铣床刀具包括立铣刀、角铣刀、3D刀具等。

刀具系统包括CAT刀柄、BT刀柄、HSK刀柄等。

二、数控刀具的特点2.1 精度高数控刀具具有高精度和稳定性，能够实现高速切削，提高加工效率和加工精度。

2.2 切削力大数控刀具具有较大的切削力，能够进行高速切削和重负荷加工。

2.3 刀具寿命长数控刀具采用高硬度、高耐磨材料制成，具有较长的刀具寿命，能够降低加工成本。

2.4 自动化程度高数控刀具与数控机床配合使用，能够实现自动化生产，减少人工操作。

2.5 多功能性强数控刀具具有多种刀具头和刀柄，可以适应不同的加工要求，具有较强的适应性和灵活性。

三、数控刀具的选用原则3.1 切削材料的选择数控刀具的选用应根据被加工材料的硬度、耐磨性、塑性等特性，选择合适的切削材料和刀具几何角度。

3.2 加工类型的选择数控刀具的选用应考虑加工类型，包括粗加工、精加工、半精加工等，选择合适的刀具结构和材料。

3.3 切削性能的选择数控刀具的选用应考虑切削速度、进给速度和切削深度等切削参数，选择合适的刀具材料和刀具形状。

3.4 经济性的选择数控刀具的选用应考虑加工成本和生产效率，选择经济性合适的刀具。

3.5 安全性的选择数控刀具的选用应考虑刀具的安全性能，包括刀具的断裂、飞溅、抛射等安全因素。

四、数控刀具的保养和维护4.1 刀具的清洁数控刀具在使用前后应进行清洁，去除切削刀具上的杂质和切屑，减少切削面的摩擦和磨损。

数控刀具的基本常识机床与刀具的发展是相辅相成、相互促进的。

刀具是由机床、刀具和工件组成的切削加工工艺系统中最活跃的因素，刀具切削性能的好坏取决于刀具的材料和刀具结构。

切削加工生产率和刀具寿命的高低加工成本的多少、加工精度和加工表面质量的优劣等，在很大程度上取决于刀具材料、刀具结构及切削参数的合理选择。

近几十年来，作为切削加工最基本丰素的刀具材料得到了迅速发展，刀具的结构形式也得到了极大丰富。

1数控刀具主要材料种类(1)超硬刀具。

所谓超硬材料是指人造金刚石和立方氮化硼(简称CBN)，以及用这些粉末与结合剂烧结而成的聚晶金刚石(简称PCD)和聚晶立方氮化棚(简称PCBN)等。

超硬材料具有优良的耐磨性，主要运用于高速切削及难切削材料的加工。

(2)陶瓷刀具。

陶瓷刀具具有很高的硬度、耐磨性能及良好的高温力学性能，与金属的亲合力小，不易与金属产生粘结，并且化学稳定性好。

陶瓷刀具主要应用于钢、铸铁及其合金和难加工材料的切削加工，可以用于超高速切削、高速切削和硬材料切削。

(3 )涂层刀具。

刀具涂层技术自问世以来，对刀具性能的改善和加工技术进步起着非常重要的作用，涂层技术将传统刀具涂覆一层薄膜后，刀具性能发生了巨大的变化。

主要的涂层材料有:Tic、TiN、Ti(C ，N)、TiALN、ALTiN等。

涂层技术己应用于立铣刀、铰刀、钻头、复合孔加工刀具、齿轮滚刀、插齿刀、剃齿刀、成形拉刀及各种机夹可转位刀片，满足高速切削加工高强度、高硬度铸铁(钢)、锻钢、不锈钢、钛合金、镍合金、镁合金、铝合金、粉末冶金、非金属等材质工件的生产技术不同要求。

(4)硬质合金。

硬质合刀具是数控加工刀具的主导产品，有的国家有90%以上的车刀和55%以上的铣刀都采用了硬质合金制造，而且这种趋势还在增加。

硬质合金可分为普通硬质合金、细晶粒硬质合金和超晶粒硬质合金。

按化学成分区分，可分为碳化钨基硬质合金和碳(氮)化钛基硬质合金。

硬质合金在强度、硬度、韧性及工艺性方面具有优良的综合性能，几乎可用于任何材料的切削加工。

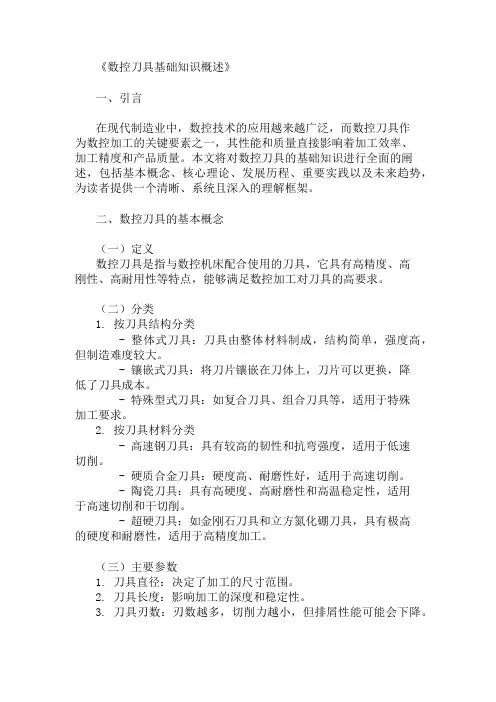

《数控刀具基础知识概述》一、引言在现代制造业中，数控技术的应用越来越广泛，而数控刀具作为数控加工的关键要素之一，其性能和质量直接影响着加工效率、加工精度和产品质量。

本文将对数控刀具的基础知识进行全面的阐述，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个清晰、系统且深入的理解框架。

二、数控刀具的基本概念（一）定义数控刀具是指与数控机床配合使用的刀具，它具有高精度、高刚性、高耐用性等特点，能够满足数控加工对刀具的高要求。

（二）分类1. 按刀具结构分类- 整体式刀具：刀具由整体材料制成，结构简单，强度高，但制造难度较大。

- 镶嵌式刀具：将刀片镶嵌在刀体上，刀片可以更换，降低了刀具成本。

- 特殊型式刀具：如复合刀具、组合刀具等，适用于特殊加工要求。

2. 按刀具材料分类- 高速钢刀具：具有较高的韧性和抗弯强度，适用于低速切削。

- 硬质合金刀具：硬度高、耐磨性好，适用于高速切削。

- 陶瓷刀具：具有高硬度、高耐磨性和高温稳定性，适用于高速切削和干切削。

- 超硬刀具：如金刚石刀具和立方氮化硼刀具，具有极高的硬度和耐磨性，适用于高精度加工。

（三）主要参数1. 刀具直径：决定了加工的尺寸范围。

2. 刀具长度：影响加工的深度和稳定性。

3. 刀具刃数：刃数越多，切削力越小，但排屑性能可能会下降。

4. 刀具角度：包括前角、后角、主偏角、副偏角等，影响切削性能和加工质量。

三、数控刀具的核心理论（一）切削原理1. 切削力：切削力是刀具在切削过程中所受到的力，它由主切削力、进给抗力和背向力组成。

切削力的大小与刀具材料、刀具角度、切削用量等因素有关。

2. 切削热：切削热是由于切削过程中的摩擦和变形产生的，它会影响刀具的寿命和加工质量。

切削热的产生与切削力、切削速度、进给量等因素有关。

3. 切削变形：切削变形是指工件材料在切削过程中的变形情况，它会影响加工精度和表面质量。

切削变形的大小与刀具材料、刀具角度、切削用量等因素有关。

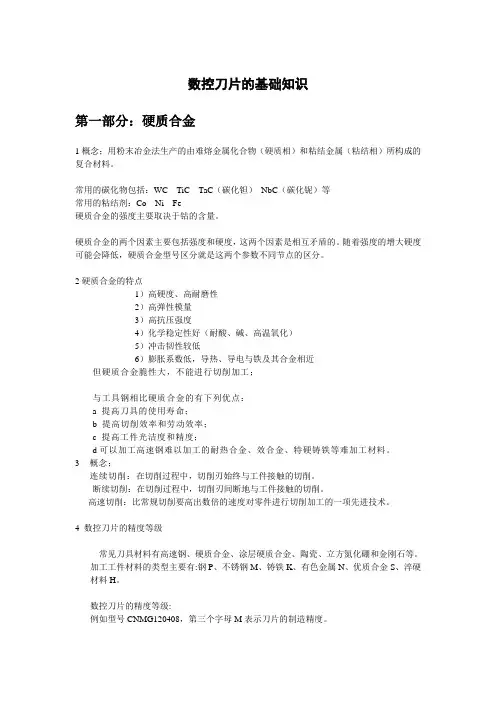

数控刀片的基础知识第一部分：硬质合金1概念；用粉末冶金法生产的由难熔金属化合物（硬质相）和粘结金属（粘结相）所构成的复合材料。

常用的碳化物包括：WC TiC TaC（碳化钽）NbC（碳化铌）等常用的粘结剂：Co Ni Fe硬质合金的强度主要取决于钴的含量。

硬质合金的两个因素主要包括强度和硬度，这两个因素是相互矛盾的。

随着强度的增大硬度可能会降低，硬质合金型号区分就是这两个参数不同节点的区分。

2硬质合金的特点1）高硬度、高耐磨性2）高弹性模量3）高抗压强度4）化学稳定性好（耐酸、碱、高温氧化）5）冲击韧性较低6）膨胀系数低，导热、导电与铁及其合金相近但硬质合金脆性大，不能进行切削加工；与工具钢相比硬质合金的有下列优点：a 提高刀具的使用寿命；b 提高切削效率和劳动效率；c 提高工件光洁度和精度；d可以加工高速钢难以加工的耐热合金、效合金、特硬铸铁等难加工材料。

3 概念；连续切削：在切削过程中，切削刃始终与工件接触的切削。

断续切削：在切削过程中，切削刃间断地与工件接触的切削。

高速切削：比常规切削要高出数倍的速度对零件进行切削加工的一项先进技术。

4 数控刀片的精度等级常见刀具材料有高速钢、硬质合金、涂层硬质合金、陶瓷、立方氮化硼和金刚石等。

加工工件材料的类型主要有:钢P、不锈钢M、铸铁K、有色金属N、优质合金S、淬硬材料H。

数控刀片的精度等级:例如型号CNMG120408，第三个字母M表示刀片的制造精度。

第二部分：硬质合金的成份、结构及性能1 硬质合金主要包括以下几部分Wc—耐磨相Co—韧性相Tic Tac Nbc—硬质相Crc Vc(碳化钒)—抑制相结构：两相组织和三相组织，而三项组织决定了硬质合金的品质。
