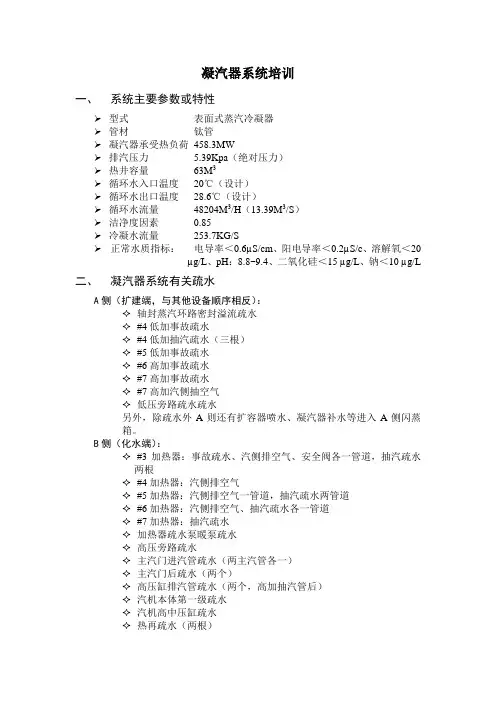

凝汽器系统培训一、系统主要参数或特性➢型式表面式蒸汽冷凝器➢管材钛管➢凝汽器承受热负荷458.3MW➢排汽压力 5.39Kpa（绝对压力）➢热井容量63M3➢循环水入口温度20℃（设计）➢循环水出口温度28.6℃（设计）➢循环水流量48204M3/H（13.39M3/S）➢洁净度因素0.85➢冷凝水流量253.7KG/S➢正常水质指标：电导率＜0.6µS/cm、阳电导率＜0.2µS/c、溶解氧＜20µg/L、pH：8.8~9.4、二氧化硅＜15 µg/L、钠＜10 µg/L 二、凝汽器系统有关疏水A侧（扩建端，与其他设备顺序相反）：✧轴封蒸汽环路密封溢流疏水✧#4低加事故疏水✧#4低加抽汽疏水（三根）✧#5低加事故疏水✧#6高加事故疏水✧#7高加事故疏水✧#7高加汽侧抽空气✧低压旁路疏水疏水另外，除疏水外A则还有扩容器喷水、凝汽器补水等进入A侧闪蒸箱。
B侧（化水端）：✧#3加热器：事故疏水、汽侧排空气、安全阀各一管道，抽汽疏水两根✧#4加热器：汽侧排空气✧#5加热器：汽侧排空气一管道，抽汽疏水两管道✧#6加热器：汽侧排空气、抽汽疏水各一管道✧#7加热器：抽汽疏水✧加热器疏水泵暖泵疏水✧高压旁路疏水✧主汽门进汽管疏水（两主汽管各一）✧主汽门后疏水（两个）✧高压缸排汽管疏水（两个，高加抽汽管后）✧汽机本体第一级疏水✧汽机高中压缸疏水✧热再疏水（两根）✧低压旁路疏水✧中压主汽门后导汽疏水✧汽机抽真空管及其疏水✧疏水母管（包括辅汽联箱、#3低加PEGGING蒸汽、冷再供辅汽管、磨煤机惰化蒸汽母管、辅锅供汽母管、辅汽至汽机轴封母管共用一疏水母管）另外，除疏水外A则还有给水泵再循环（两根）、扩容器喷水等进入B侧闪蒸箱。
三、凝汽器用途和功能●对汽轮机低压缸排汽进行冷凝●将冷凝水汇入凝汽器的热井内●对本机组提供正常和事故补水●对汽机疏水进行回收，特别是在机组启动期间●对低压旁路来的蒸汽进行减压、减温和冷凝●安装在冷凝器热井上方的除氧装置对补水进行除氧四、控制及保护1、凝汽器喉部有关控制逻辑：✧凝汽器喉部温度高至110℃时，关闭凝汽器低旁控制阀，复位温度为100℃；✧凝汽器喉部温度高至70℃时，打开凝结水喉部喷水阀，复位温度为65℃。

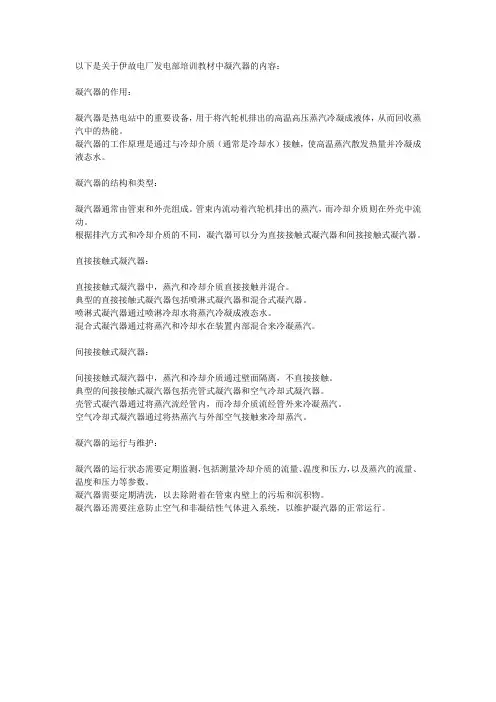

以下是关于伊故电厂发电部培训教材中凝汽器的内容：
凝汽器的作用：
凝汽器是热电站中的重要设备，用于将汽轮机排出的高温高压蒸汽冷凝成液体，从而回收蒸汽中的热能。
凝汽器的工作原理是通过与冷却介质（通常是冷却水）接触，使高温蒸汽散发热量并冷凝成液态水。
凝汽器的结构和类型：
凝汽器通常由管束和外壳组成。
管束内流动着汽轮机排出的蒸汽，而冷却介质则在外壳中流动。
根据排汽方式和冷却介质的不同，凝汽器可以分为直接接触式凝汽器和间接接触式凝汽器。
直接接触式凝汽器：
直接接触式凝汽器中，蒸汽和冷却介质直接接触并混合。
典型的直接接触式凝汽器包括喷淋式凝汽器和混合式凝汽器。
喷淋式凝汽器通过喷淋冷却水将蒸汽冷凝成液态水。
混合式凝汽器通过将蒸汽和冷却水在装置内部混合来冷凝蒸汽。
间接接触式凝汽器：
间接接触式凝汽器中，蒸汽和冷却介质通过壁面隔离，不直接接触。
典型的间接接触式凝汽器包括壳管式凝汽器和空气冷却式凝汽器。
壳管式凝汽器通过将蒸汽流经管内，而冷却介质流经管外来冷凝蒸汽。
空气冷却式凝汽器通过将热蒸汽与外部空气接触来冷却蒸汽。
凝汽器的运行与维护：
凝汽器的运行状态需要定期监测，包括测量冷却介质的流量、温度和压力，以及蒸汽的流量、温度和压力等参数。
凝汽器需要定期清洗，以去除附着在管束内壁上的污垢和沉积物。
凝汽器还需要注意防止空气和非凝结性气体进入系统，以维护凝汽器的正常运行。

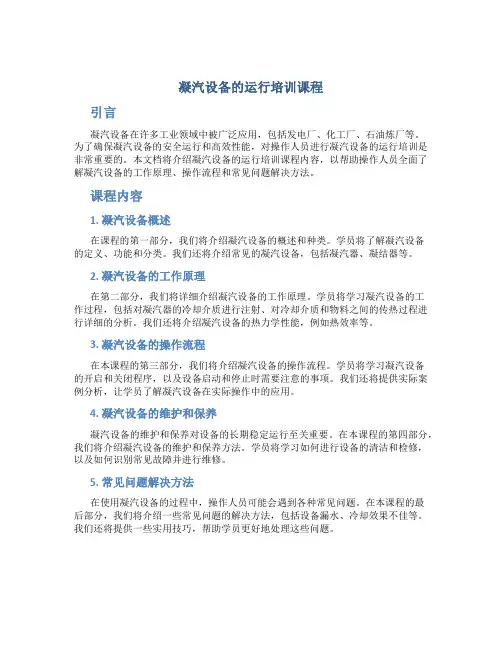

凝汽设备的运行培训课程引言凝汽设备在许多工业领域中被广泛应用，包括发电厂、化工厂、石油炼厂等。
为了确保凝汽设备的安全运行和高效性能，对操作人员进行凝汽设备的运行培训是非常重要的。
本文档将介绍凝汽设备的运行培训课程内容，以帮助操作人员全面了解凝汽设备的工作原理、操作流程和常见问题解决方法。
课程内容1. 凝汽设备概述在课程的第一部分，我们将介绍凝汽设备的概述和种类。
学员将了解凝汽设备的定义、功能和分类。
我们还将介绍常见的凝汽设备，包括凝汽器、凝结器等。
2. 凝汽设备的工作原理在第二部分，我们将详细介绍凝汽设备的工作原理。
学员将学习凝汽设备的工作过程，包括对凝汽器的冷却介质进行注射、对冷却介质和物料之间的传热过程进行详细的分析。
我们还将介绍凝汽设备的热力学性能，例如热效率等。
3. 凝汽设备的操作流程在本课程的第三部分，我们将介绍凝汽设备的操作流程。
学员将学习凝汽设备的开启和关闭程序，以及设备启动和停止时需要注意的事项。
我们还将提供实际案例分析，让学员了解凝汽设备在实际操作中的应用。
4. 凝汽设备的维护和保养凝汽设备的维护和保养对设备的长期稳定运行至关重要。
在本课程的第四部分，我们将介绍凝汽设备的维护和保养方法。
学员将学习如何进行设备的清洁和检修，以及如何识别常见故障并进行维修。
5. 常见问题解决方法在使用凝汽设备的过程中，操作人员可能会遇到各种常见问题。
在本课程的最后部分，我们将介绍一些常见问题的解决方法，包括设备漏水、冷却效果不佳等。
我们还将提供一些实用技巧，帮助学员更好地处理这些问题。
结论本文档简要介绍了凝汽设备的运行培训课程内容。
通过学习本课程，操作人员将能够全面了解凝汽设备的工作原理、操作流程和常见问题解决方法。
这将有助于提高凝汽设备的运行效率和安全性，并降低设备故障和维修成本。
希望本文档能为您提供有价值的信息。

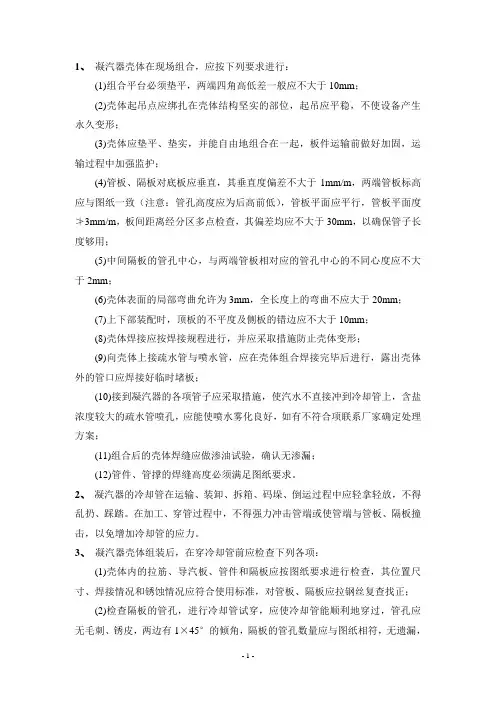

1、凝汽器壳体在现场组合，应按下列要求进行：(1)组合平台必须垫平，两端四角高低差一般应不大于10mm；(2)壳体起吊点应绑扎在壳体结构坚实的部位，起吊应平稳，不使设备产生永久变形；(3)壳体应垫平、垫实，并能自由地组合在一起，板件运输前做好加固，运输过程中加强监护；(4)管板、隔板对底板应垂直，其垂直度偏差不大于1mm/m，两端管板标高应与图纸一致（注意：管孔高度应为后高前低），管板平面应平行，管板平面度≯3mm/m，板间距离经分区多点检查，其偏差均应不大于30mm，以确保管子长度够用；(5)中间隔板的管孔中心，与两端管板相对应的管孔中心的不同心度应不大于2mm；(6)壳体表面的局部弯曲允许为3mm，全长度上的弯曲不应大于20mm；(7)上下部装配时，顶板的不平度及侧板的错边应不大于10mm；(8)壳体焊接应按焊接规程进行，并应采取措施防止壳体变形；(9)向壳体上接疏水管与喷水管，应在壳体组合焊接完毕后进行，露出壳体外的管口应焊接好临时堵板；(10)接到凝汽器的各项管子应采取措施，使汽水不直接冲到冷却管上，含盐浓度较大的疏水管喷孔，应能使喷水雾化良好，如有不符合项联系厂家确定处理方案；(11)组合后的壳体焊缝应做渗油试验，确认无渗漏；(12)管件、管撑的焊缝高度必须满足图纸要求。
2、凝汽器的冷却管在运输、装卸、拆箱、码垛、倒运过程中应轻拿轻放，不得乱扔、踩踏。
在加工、穿管过程中，不得强力冲击管端或使管端与管板、隔板撞击，以免增加冷却管的应力。
3、凝汽器壳体组装后，在穿冷却管前应检查下列各项：(1)壳体内的拉筋、导汽板、管件和隔板应按图纸要求进行检查，其位置尺寸、焊接情况和锈蚀情况应符合使用标准，对管板、隔板应拉钢丝复查找正；(2)检查隔板的管孔，进行冷却管试穿，应使冷却管能顺利地穿过，管孔应无毛刺、锈皮，两边有1×45°的倾角，隔板的管孔数量应与图纸相符，无遗漏，否则必须补充开孔；(2)胀接冷却管的管板孔一般应比冷却管外径大0.20～0.50mm，管孔内壁应光洁，无锈蚀、油垢和顺管子的纵向沟槽；(3)壳体内部应彻底清扫，清除一切杂物和灰尘，并应将顶部妥善封闭。
