九年级物理15.4电流的测量同步练习及答案

人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案一、知识梳理1、电流：表示的物理量，符号，单位是，符号，还有毫安(mA)、微安（µA）1A＝mA＝µA。

2、电流的测量：用表，符号A。

电流表的使用：（1）先要三“看清”：看清、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器联；（相当于一根导线）；（3）选择合适的（如不知道量程，应该选较的量程，并进行试触。

）3、电流表的读数：（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；二、巩固练习1、下列为我们常见的家用电器。

关于它们正常工作时的电流，下列说法合理的是( )A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（）A．电路中电流太大 B．电路中的电流太小C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了3、如图所示，电流表（量程为0.6A）的读数为（）A. 0.46AB. 0.52AC. 2.6AD. 2.60A4、下列关于电流表的使用，错误的是（）A.电流必须从标着“-”接线柱流进去，从标着“+”接线柱流出来B.中间的接线柱标着“0.6”的字样，右边的接线柱标着“3”的字样C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极5、通常情况下，下列家用电器中，额定电流从小到大排列正确的是（）A. 电子手表、节能灯、空调、电视机B. 节能灯、电子手表、空调、电视机C. 节能灯、电子手表、电视机、空调D. 电子手表、节能灯、电视机、空调6、要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（）A．B．C．D．7、单位换算：0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA。

人教版九年级物理全一册《15.4电流的测量》同步测试题带答案一、单选题1．下列实物连接图与电路图一致的是（ ）A ．B ．C ．D ．2．如图是测量通过小灯泡电流的四个电路图，其中接法正确的是（ ）A ．B ．C ．D ．3．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表4．下列估测数据中，与实际情况最接近的是（）A．托起两个鸡蛋的力约为10N B．初中物理课本的长度约为16cmC．温水的温度约为40℃D．台灯的工作电流约为20A5．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L2的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流6．要想知道某段电路中通过的电流大小，可以用电流表来测量．如图，要用电流表测量通过L1的电流，下列电路图正确的是（）A．B．C．D．7．“估测”是物理学中常用的一种重要方法。

下面是某同学对日常生活中的一些物理量的估测，其中最符合实际的是（）A．手机正常工作的电流约为10AB．学校教室内的温度约为50℃C．一支新铅笔的质量约为100mgD．中学生立定跳远的跳跃距离约为2m8．如图所示，电流表能直接正确测出通过灯泡L2电流的是（）A．B．C．D．9．正在考试的你，对周围环境进行了估测，较为正确的是（）A．本场考物理，心情激动，心跳1次的时间约是0.1sB．考试课桌高度为100cmC．每盏电灯正常工作电流约为5AD．读完此题，心平气和，感觉此时体温大概是36.4℃10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A二、填空题11．甲、乙两位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况，出现这两种问题的原因分别是：甲：；乙：．12．生活和实验中常常离不开基本仪器仪表的测量。

人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

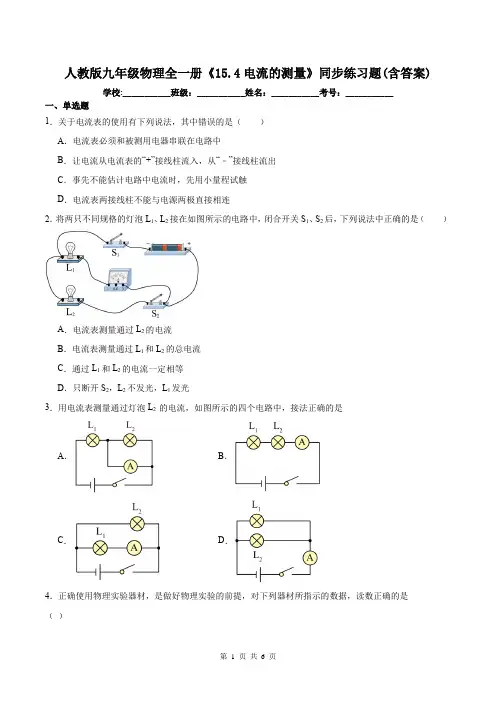

人教版九年级物理全一册《15.4电流的测量》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用有下列说法，其中错误的是（）A．电流表必须和被测用电器串联在电路中B．让电流从电流表的“+”接线柱流入，从“﹣”接线柱流出C．事先不能估计电路中电流时，先用小量程试触D．电流表两接线柱不能与电源两极直接相连2．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量通过L2的电流B．电流表测量通过L1和L2的总电流C．通过L1和L2的电流一定相等D．只断开S2，L2不发光，L1发光3．用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是A．B．C．D．4．正确使用物理实验器材，是做好物理实验的前提，对下列器材所指示的数据，读数正确的是（）A．B．C．D．5．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（）A．电流表的指针转过的角度变小了B．电流表的指针不动C．电流表的指针转过的角度变大了，电流表可能损坏D．电流表的指针反向偏转6．如图所示，用电流表测量通过灯L1的电流，其中电路正确的是A．B．C．D．7．如图所示电路中，正确测量通过小灯泡L电流的电路是（）A．B．C．D．8．下列物理量的估计，最接近实际的是（）A．学生用的单人跳绳长度约为8dm B．洗澡水的温度为80℃C．手机正常通话时电流约为1A D．一个苹果的质量约为200g9．下列表述中，符合生活中实际的是（）A．同学从地上捡起一本物理课本做功约为0.2J B．家中电冰箱的电流约为1AC．成人骑车时的功率大约是600W D．定滑轮的机械效率一定是100%10．以下说法中正确的是（）A．扩散现象说明了分子的无规则运动B．电流从电流表的正极流入、负极流出C．燃料不燃烧时，热值为零D．摩擦起电的本质是电荷的创生二、填空题11．在电学实验中，连接电路时电键应处于状态，电流表应在被测电路（选填“串联”或“并联”），电流应从电流表的接线柱流入。

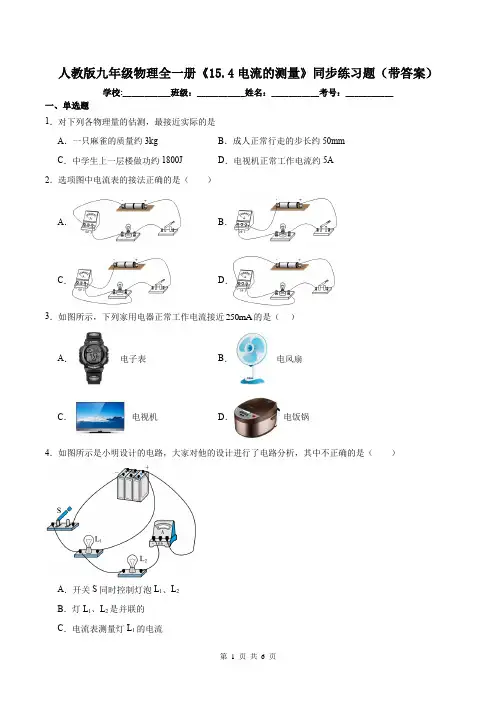

人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列各物理量的估测，最接近实际的是A．一只麻雀的质量约3kg B．成人正常行走的步长约50mmC．中学生上一层楼做功约1800J D．电视机正常工作电流约5A2．选项图中电流表的接法正确的是（）A．B．C．D．3．如图所示，下列家用电器正常工作电流接近250mA的是（）A．电子表B．电风扇C．电视机D．电饭锅4．如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流5．使用电流表时，若无法确定使用哪个量程，应该（）A．先选小量程试触B．先选大量程试触C．选用任一量程试触D．直接用大量程6．电流表和电压表都是比较精密的仪器，它们是我们比较熟悉的两种电学测量工具．关于电流表和电压表的使用，下列说法中正确的是A．电流表与电压表都可以直接与电源相接B．电流表与电压表都绝对不允许直接与电源相接C．电流表可以直接与电源相接，而电压表绝对不允许直接与电源相接D．电压表可以直接与电源相接，而电流表绝对不允许直接与电源相接7．如图所示电路，闭合开关，以下判断正确的是（）A．灯L1和灯L2并联B．电流表测灯L2电流C．电流表测干路电流D．开关只控制灯L2的通断8．如图电路，闭合开关，电流表测量的是（）A．L1的电流B．L2的电流C．干路的电流D．无法判断9．下列家用电器中，正常工作时电流约为5A的是（）A．手机充电器B．电冰箱C．空调D．家用电风扇10．小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（）A．B．C．D．二、填空题11．用电流表测量电流时，电流表的两个接线柱接入电路的情形如图所示，则本次测量过程中电流表所用量程是A，所用量程的分度值是A，电流表的示数是A。

人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用时要使被测电流超过电流表的量程C．不允许不经过用电器把电流表接在电源的两端D．要测出L1的电流，把电流表和L1并联起来2．将如图所示的电路的开关闭合后，电流表和灯泡均正常工作。

下列判断正确的是（）A．两灯泡串联B．开关S2只控制灯泡L2C．电流表A2只测灯L1的电流D．电流表A1的示数比A2的小3．如图所示，下列说法正确的是（）A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1、L2的总电流B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C．只闭合开关S2和S3时，电灯L1和L2并联，电流表测通过L1的电流D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏4．用电流表测量如图的电路的干路电流时，正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是灯泡L2中的电流D．开关只能控制灯泡L26．如图所示，当开关S闭合，下列判断正确的是A．电流表无示数B．电灯发光C．电灯被烧坏D．电源有可能烧坏7．如图所示的电路，闭合开关，下列说法正确的是（）A ．灯泡L 1和L 2串联B ．开关只控制灯L 2的亮灭C ．通过灯泡L 2的电流方向是从a 到bD ．电流表只测量通过灯泡L 1的电流8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过1L 和2L 的电流分别为（ ）A ．0.44A 2.64AB ．0.44A 2.2AC ．0.76A 0.41AD ．0.44A 1.76A9．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A 的量程读数，读得的值为2.6A ，那么实际的电流应为多大（ ）A ．2.6AB ．0.6AC ．0.52AD ．0.46A10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L1的电流二、填空题11．如图所示，两只灯泡的连接方式是。

人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。

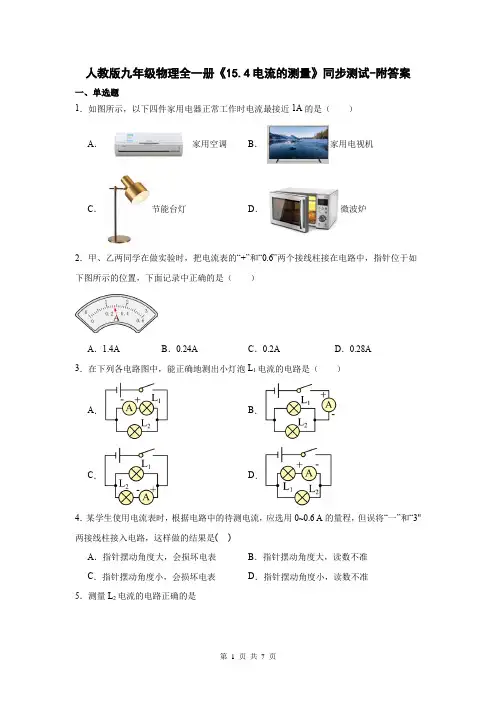

人教版九年级物理全一册《15.4电流的测量》同步测试-附答案一、单选题1．如图所示，以下四件家用电器正常工作时电流最接近1A的是（）A．家用空调B．家用电视机C．节能台灯D．微波炉2．甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是（）A．1.4A B．0.24A C．0.2A D．0.28A3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（）A．B．C．D．4．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6 A的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是()A．指针摆动角度大，会损坏电表B．指针摆动角度大，读数不准C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不准5．测量L2电流的电路正确的是A ．B ．C ．D ．6．如图所示，某次实验连接的电路，下列说法不正确的是（ ）A ．开关S 2是干路开关，控制整个电路B ．灯L 1和L 2是并联的C ．只闭合开关S 2时，电流表测量的是L 1中的电流D ．同时闭合S 1，S 2，电流表测量的是干路电流7．如图所示，开关闭合时电流表示数为0.3A ，若通过1L 的电流为1I ，通过2L 的电流为2I ，则（ ）A ．120.3A I I ==B ．10I = 20.3A I =C ．120.15A I I ==D ．10.3A I = 20A I =8．在如图所示电路中，下列说法正确的是（ ）A．R1、R2和R3是串联的B．R1与R2并联，再与R3串联C．电流表只测通过R3的电流D．电流表测通过R2和R3的总电流二、填空题9．如图所示，电流表的示数是A．10．电流表是用来测量的仪器，电流表的测量范围叫．要测量电路中通过某个元件的电流，必须把电流表与这个元件起来，并且要使电流从电流表的接线柱流进，从接线柱流出．11．如图所示，闭合开关时，灯泡L1和L2并联，此时电流表所测的是（选填“L1”“L2”或“L1和L2”）的电流。

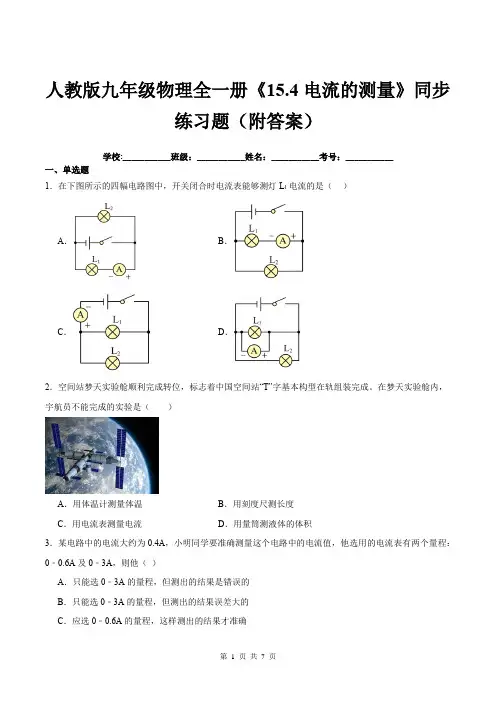

人教版九年级物理全一册《15.4电流的测量》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在下图所示的四幅电路图中，开关闭合时电流表能够测灯L1电流的是（）A．B．C．D．2．空间站梦天实验舱顺利完成转位，标志着中国空间站“T”字基本构型在轨组装完成。

在梦天实验舱内，宇航员不能完成的实验是（）A．用体温计测量体温B．用刻度尺测长度C．用电流表测量电流D．用量筒测液体的体积3．某电路中的电流大约为0.4A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0﹣0.6A及0﹣3A，则他（）A．只能选0﹣3A的量程，但测出的结果是错误的B．只能选0﹣3A的量程，但测出的结果误差大的C．应选0﹣0.6A的量程，这样测出的结果才准确D ．若选0﹣0.6A 的量程，电流表的指针会被打弯4．电流120mA 等于（ ）A ．12AB ．0.12AC ．1200μAD ．0.12μA5．电流表是测量电流强弱的仪器，关于电流表的使用说法正确的是（ ）A ．电流表必须与被测用电器并联B ．电流表在使用前应认清量程和分度值C ．电流表使用时可以不用调零D ．电流表可以测量超过其量程大小的电流6．如图所示，若开关闭合后，灯1L 、2L 均不亮，小明同学用电流表检查电路故障，当他将电流表接在灯1L 两端时，两灯都不亮，将导线连接在灯2L 两端时，灯1L 亮而灯2L 不亮。

由此可以判断（ ）A ．灯1L 被短接B ．灯2L 被短接C ．灯1L 断路D ．灯2L 断路7．如图所示的电路中，电流表2A 测量的是哪只灯泡的电流？A ．1LB ．2LC ．1L 和2L 并联的总电流D ．1L 和2L 串联的电流8．家庭照明电路中的一盏节能灯正常工作时，通过它的电流约为A ．0.05安B ．0.5安C ．1安D ．1.5安9．小伟同学利用如下图所示的电路，探究串联电路的电流规律。

word 版 初中物理15.4 电流的测量 同步练习一、单选题（2020•扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电2.（2021•全国九年级期末）图示的电路中，电流表测量的是（ ）A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .（2019•山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L 1的电流而设计的电路图， 其中正确的是（ ）1． 流， 下列说法中合理的是（ ）电风扇约2A4 .（2020•山东济宁市•九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是（ ）A .用导线连接c 、e ，电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ，电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流5. （2019•山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6” 两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后， 电流表会出现（ ）B .指针反向偏转6. （2020•全国九年级专题练习）如图中L 1、L 2是不同规格的两个小灯泡，能测出通过L 1的电流的电路 是（ ）A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大，电流表可能被烧坏D.B. A. I2C.7.（2020•广西防城港市•九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0〜0.6A,则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A8.（2020•广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等D.只断开S2, L1发光且亮度不变9.（2020•重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A, A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。

人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。

人教版九年级物理全一册《15.4电流的测量》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3．如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流（）A．L1、L2B．L2、L1C．L2、两灯总电流D．L1、两灯总电流4．如图所示的电路中，闭合开关时，下列说法正确的是A．两灯串联B．开关只能控制灯L1C．电流表测灯L1的电流D．电流表测灯L2的电流5．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．手电筒正常发光时通过小灯泡的电流大约是A．0.02安B．0.2安C．2安D．20安7．如图所示电路中，下列说法正确的是（）A．电流表测量L1的电流B．电流表测量L2的电流C．电流表测量干路中电流D．开关S只控制L28．下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是A．电冰箱约1A B．电视机约5AC．电风扇约1mA D．台灯约1A9．小亮学习了电学知识后，连接了如图所示的电路。

闭合开关，下列说法正确的是（）A．灯L1和灯L2串联B．图中的电表是电压表，测量的是灯L1两端的电压C．图中的电表是电流表，测量的是通过灯L1的电流D．图中的电表是电流表，测量的是通过灯L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为A。

人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列家用电器中，正常工作时通过电流约为3安培的是（）A．节能灯B．电熨斗C．电风扇D．小灯泡2．电学实验中，下列做法不必要的是（）A．连接电路时开关必须是断开的B．连接电路时，必须从电源的正极开始连接C．用电流表测电流时，如果不能事先估计电流，要接大量程D．电路连接完毕，没有电流表的电路也需要试触3．在国际单位制中，质量的单位是（）A．米B．牛顿C．安培D．千克4．某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3 A的量程读数，读得的值为1.8 A，那么实际的电流应为多大（）A．1.8 A B．0.6 A C．0.36 A D．0.4 A5．关于冰箱上用到的物理知识，说法错误的是A．冰箱后面有散热管，如果距墙壁或家俱过近，会影响热量的散发，会增加耗电量B．冰箱是靠制冷物质氟里昂的汽化吸热制冷的C．通过电冰箱的电流太大时会使其工作失调，甚至烧坏D．可通过打开冰箱门来降低室内的温度．6．如图所示，能直接测量通过灯L2电流的电路是( )A．B．C．D．7．如下图是李华连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S、电流表、电压表可能出现的现象是A．电流表和电压表读数为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为2.8V D．电流表示数为0.4A，电压表示数为2.8V8．如图是一连入电路的电流表的示意图，指针所指的示数为（）A．2.4A B．0.48A C．0.44A D．2.8A二、填空题9．叫量程，叫分度值，它决定了测量的，分度值越小的仪器测量越。

10．如图甲电流表接0﹣3A 的量程时，电流表的示数为A．图乙所示弹簧测力计的示数为N。

人教版九年级物理全一册《15.4电流的测量》同步练习题（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路中，当开关S闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光3．下列用电器正常工作时的电流接近4A的是（）A．笔记本电脑B．电视机C．节能灯D．电饭锅4．要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L26．某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（）A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小电流的量程C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大电流的量程D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头7．在电学实验中，必须做到（）①在接线的过程中，开关是断开的；①接线时应从电源正极开始，开关靠近电源正极的一端；①若把电流表、电压表连在电路中，应选用最大的量程；①闭合开关前，滑动变阻器滑片应放在阻值最大处；①不准用导线将电源的两极直接连接起来．A．①①①①①B．①①①C．①①①①D．①①8．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L1灯和L2灯电流之和D．电路中的总电流9．某家用电器正常工作时的电流约为1安培，则它可能是A．空调器B．白炽灯C．洗衣机D．语言复读机10．下列估测最符合实际情况的是A．家用日光灯的额定电流约为0.2AB．一个足球的质量大约为4kgC．一名中学生从一楼走上三楼做的功约为500JD．绿色蔬菜保鲜的适宜温度约为30①二、填空题11．如图所示的仪器叫电流表，由于其内部电阻非常，使用时必须把它联在被测电路中。

15.4 电流的测量基础巩固知识点一电流的强弱1.某用电器正常工作时通过的电流大约为4A,该用电器可能是（）A.电饭锅B.电视机C.节能灯D.遥控器2.计算器中的电流很小，大约100M，100M A = 0.1=A;雷电是一种常见的自然现象，发生雷电时的电流高达2X105A,相当于mA.知识点二电流的测量3.以下电流表使用方法中错误的是（）A.使用前要校零B.不能将电流表直接接在电源的两极上C.电流表要并联在电路中D.被测电流不能超过电流表的量程4.下列电路中，电流表测L1灯电流的是（）5.电流表必须跟被测的用电器联。

图中的甲电流表读数为A,乙电流表读数为 A.甲乙6.如图甲所示的电路，电流表要和被测用电器联.当开关S闭合后，电流表测量的是通过（选填“电源”“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的分度值是A，电流表的示数为 A.甲乙7.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图所示.此时，电流是从导线（选填“a”或％”）流入电流表，为了增大指针的偏转角度从而减小读数误差，应将导线a与二二"标有“”的接线柱相连，b与标有“”的接线柱相.连.8.在如图所示电流表的表盘上标出示数为0.3A 电流时所选的接线柱和指针的位置.9.甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们使用的电流表的指针均指在零刻线处.当闭合开关进行试触时，发现电流表指针摆动分别出现了如图所示的三种情况，请分析他们在电流表使用上分别存在什么问题.甲乙丙甲的问题: ；乙的问题: ；丙的问题: .能力提升1.有0〜0.6A和0〜3A两个量程的电流表，在某次测量中使用0〜0.6A 量程，从0〜3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为（）A.0.43AB.0.46AC.0.7AD.2.3A2.如图中两灯规格不同，能测出通过灯L1电流的电路是（）A B C D3.使用电流表时，若将“+”“-”接线柱接反了，产生的后果是（）A.用电器被烧坏B.电源被烧坏C.指针反偏D.不影响使用，仍可正常读数4.如图所示的电路中，闭合开关时，下列说法正确的是（）A.电流表测的是灯泡L1的电流B.电流表测的是灯泡L2的电流C.两个灯泡串联D.开关只能控制灯泡L25.如图所示电路中均接有电流表，其中会烧坏电流表的错误接法是6.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A.撤掉导线a,电流表测量的是电路的总电流B.撤掉导线a,电流表测量的是小灯泡L1的电流C.撤掉导线b，电流表测量的是小灯泡L2的电流D.撤掉导线c，电流表测量的是小灯泡L2的电流7.如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是—联;电流表测的是通过定值电阻的电流。

人教版九年级物理全一册《15.4电流的测量》同步练习题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列估计最接近实际情况的是（）A．郑州市冬天的最低气温约为-37.5℃B．一名中学生的体积约为603dmC．汽车在高速公路上正常行驶时的速度约为200km/hD．家庭电视机正常工作时的电流约为10A2．关于我们常见的家用电器正常工作时的电流，下列说法中合理的是（）A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A3．下列说法与生活实际相符的是（）A．人体感觉舒适的温度约为37℃B．一名中学生的体重约为500NC．一张中考理综试卷的厚度约为2mmD．台灯正常工作时的电流约为1.2A4．下列估测的数据，符合实际的是（）A．人正常的体温约为20℃B．人正常呼吸一次所用的时间约为3sC．酒精分子直径约为70μmD．家用白炽灯正常工作的电流约为5A5．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下列估测的数据中最接近事实的是（）A．一根筷子的长度约为5 cmB．家用空调正常工作时的电流约为1AC．初中男生质量约为50 kgD．苏州地区的年最低气温可达﹣40℃6．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流7．如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A，A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。

则下列说法正确（）A．当闭合开关S1、S2时，只有L1、L2发光B．当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压C．当闭合开关S1、S2时，电流表A3的示数为0.5A，通过小灯泡L2的电流为0.2AD．当闭合开关S1、S2、S3时，L1、L2并联，L3被短路，电压表也被短路8．下列说法符合实际的是()A．教室里的玻璃窗在常温下是导体B．家用电冰箱正常工作电流约10AC．家用电饭煲是利用电流热效应工作的D．炒菜时，锅铲翻动菜的主要目的是通过做功的方式改变物体的内能二、填空题9．在如图中，电流表的读数是A．10．根据所学知识完成下面的小题：（1）电流的测量工具是电流表，它在电路中的符号是；（2）电流表的使用方法：℃电流表要接入电路中；℃使电流从电流表的流入，不允许把电流表直接连到电源两极。

人教版九年级物理全一册《15.4电流的测量》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据中，最接近实际情况的是（）A．云南省6月份平均气温约为8℃B．台灯正常工作时的电流约为2AC．成年人正常步行速度约为1.1m/s D．物理课本宽度约为16.9dm2．电流表是电路测量中常用工具，有关它的使用方法不符合使用要求的是（）A．应让电流从“+”接线柱流入，“﹣”接线柱流出B．测量电流时，需估测被测电流大小，无法估测时需用电流表大量程试触C．电流表应与被测用电器串联D．允许把电流表直接连到电源的两极3．如图所示，用电流表测通过灯泡L1的电流，其中正确的接法是（）A．B．C．D．4．下列有关数据符合实际的是（）A．物理书的质量约为1.8kg B．正式比赛的篮球架的篮圈高约为2.0mC．市区小轿车的速度约为12m/s D．一盏家用白炽灯泡的正常工作电流约为2A5．如图，能直接测量通过灯L2电流的是（）A．B．C ．D ．6．下列数据中，符合事实的是（ ）A ．一枚一元硬币的质量约为60gB ．手电筒中的电流约为15AC ．初中物理课本的长度约26cmD ．中学生正常步行时的速度约为3m/s7．在如图所示电路中，下列说法正确的是（ ）A ． R 1、R 2和R 3是串联的B ． R 1与R 2并联，再与R 3串联C ．电流表只测通过R 3的电流D ．电流表测通过R 2和R 3的总电流8．小明连接了如图甲所示的电路，当开关S 闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）A ．灯1L 与2L 的连接方式是串联B ．此时电流表的示数为1.3AC ．电流表测的是通过灯1L 的电流D ．若拧下灯1L ，则2L 还发光二、填空题9．手电筒中电流约为200 mA＝A＝μA；雷电电流可达105 A＝mA＝μA．10．如图所示电流表，当采用0~0.6A量程测量时，其读数为A；当改用0~3A的量程后，指针仍在图中位置，这时的读数是A．11．甲、乙两位同学在做“用电流表测电流”的实验中。
