人教版九年级物理全册同步练习：15.4 电流的测量

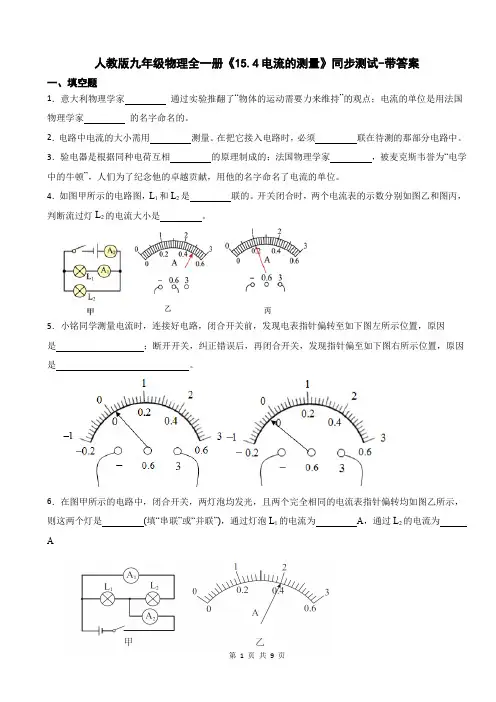

人教版九年级物理全一册《15.4电流的测量》同步测试-带答案一、填空题1．意大利物理学家通过实验推翻了“物体的运动需要力来维持”的观点；电流的单位是用法国物理学家的名字命名的。

2．电路中电流的大小需用测量。

在把它接入电路时，必须联在待测的那部分电路中。

3．验电器是根据同种电荷互相的原理制成的；法国物理学家，被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流的单位。

4．如图甲所示的电路图，L1和L2是联的。

开关闭合时，两个电流表的示数分别如图乙和图丙，判断流过灯L2的电流大小是。

5．小铭同学测量电流时，连接好电路，闭合开关前，发现电表指针偏转至如下图左所示位置，原因是；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图右所示位置，原因是。

6．在图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则这两个灯是(填“串联”或“并联”)，通过灯泡L1的电流为A，通过L2的电流为A7．如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是联，电流表测量电流，此时断开S1，电流表的示数（选填“变大”、“变小”或“不变”）。

二、单选题8．下列家用电器中，正常工作时电流约为5A的是（）A．空调B．节能灯C．电冰箱D．液晶电视9．图中，能直接测量通过灯L2电流的电路是（）A．B．C．D．10．一只普通照明白炽灯，工作时通过灯丝的电流大约是（）A．18mA B．180mA C．1. 8A D．18A11．如图所示，电流表A1测量的是（）A．电流表A1测量通过灯L1的电流B．电流表A2测量通过灯L2的电流C．电流表A3测量通过灯L1和L2的总电流D．电流表A1测量通过灯L1和L2的总电流12．以下电路中，电流表连接方法正确的是（）A．B．C．D．13．在如图所示的实物电路图中，闭合开关后，电流表测量的是（）A．通过小灯泡L1的电流B．通过小灯泡L2的电流C．通过小灯泡L1和L2的电流D．通过电源的电流14．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等15．把两种不同的金属片分别插入两个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。

人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案一、知识梳理1、电流：表示的物理量，符号，单位是，符号，还有毫安(mA)、微安（µA）1A＝mA＝µA。

2、电流的测量：用表，符号A。

电流表的使用：（1）先要三“看清”：看清、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器联；（相当于一根导线）；（3）选择合适的（如不知道量程，应该选较的量程，并进行试触。

）3、电流表的读数：（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；二、巩固练习1、下列为我们常见的家用电器。

关于它们正常工作时的电流，下列说法合理的是( )A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（）A．电路中电流太大 B．电路中的电流太小C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了3、如图所示，电流表（量程为0.6A）的读数为（）A. 0.46AB. 0.52AC. 2.6AD. 2.60A4、下列关于电流表的使用，错误的是（）A.电流必须从标着“-”接线柱流进去，从标着“+”接线柱流出来B.中间的接线柱标着“0.6”的字样，右边的接线柱标着“3”的字样C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极5、通常情况下，下列家用电器中，额定电流从小到大排列正确的是（）A. 电子手表、节能灯、空调、电视机B. 节能灯、电子手表、空调、电视机C. 节能灯、电子手表、电视机、空调D. 电子手表、节能灯、电视机、空调6、要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（）A．B．C．D．7、单位换算：0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA。

人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。

人教版九年级物理全一册《15.4电流的测量》同步测试题带答案一、单选题1．下列实物连接图与电路图一致的是（ ）A ．B ．C ．D ．2．如图是测量通过小灯泡电流的四个电路图，其中接法正确的是（ ）A ．B ．C ．D ．3．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表4．下列估测数据中，与实际情况最接近的是（）A．托起两个鸡蛋的力约为10N B．初中物理课本的长度约为16cmC．温水的温度约为40℃D．台灯的工作电流约为20A5．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L2的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流6．要想知道某段电路中通过的电流大小，可以用电流表来测量．如图，要用电流表测量通过L1的电流，下列电路图正确的是（）A．B．C．D．7．“估测”是物理学中常用的一种重要方法。

下面是某同学对日常生活中的一些物理量的估测，其中最符合实际的是（）A．手机正常工作的电流约为10AB．学校教室内的温度约为50℃C．一支新铅笔的质量约为100mgD．中学生立定跳远的跳跃距离约为2m8．如图所示，电流表能直接正确测出通过灯泡L2电流的是（）A．B．C．D．9．正在考试的你，对周围环境进行了估测，较为正确的是（）A．本场考物理，心情激动，心跳1次的时间约是0.1sB．考试课桌高度为100cmC．每盏电灯正常工作电流约为5AD．读完此题，心平气和，感觉此时体温大概是36.4℃10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A二、填空题11．甲、乙两位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况，出现这两种问题的原因分别是：甲：；乙：．12．生活和实验中常常离不开基本仪器仪表的测量。

人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用时要使被测电流超过电流表的量程C．不允许不经过用电器把电流表接在电源的两端D．要测出L1的电流，把电流表和L1并联起来2．将如图所示的电路的开关闭合后，电流表和灯泡均正常工作。

下列判断正确的是（）A．两灯泡串联B．开关S2只控制灯泡L2C．电流表A2只测灯L1的电流D．电流表A1的示数比A2的小3．如图所示，下列说法正确的是（）A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1、L2的总电流B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C．只闭合开关S2和S3时，电灯L1和L2并联，电流表测通过L1的电流D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏4．用电流表测量如图的电路的干路电流时，正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是灯泡L2中的电流D．开关只能控制灯泡L26．如图所示，当开关S闭合，下列判断正确的是A．电流表无示数B．电灯发光C．电灯被烧坏D．电源有可能烧坏7．如图所示的电路，闭合开关，下列说法正确的是（）A ．灯泡L 1和L 2串联B ．开关只控制灯L 2的亮灭C ．通过灯泡L 2的电流方向是从a 到bD ．电流表只测量通过灯泡L 1的电流8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过1L 和2L 的电流分别为（ ）A ．0.44A 2.64AB ．0.44A 2.2AC ．0.76A 0.41AD ．0.44A 1.76A9．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A 的量程读数，读得的值为2.6A ，那么实际的电流应为多大（ ）A ．2.6AB ．0.6AC ．0.52AD ．0.46A10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L1的电流二、填空题11．如图所示，两只灯泡的连接方式是。

人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。

人教版九年级物理全一册《15.4电流的测量》同步测试-附答案一、单选题1．如图所示，以下四件家用电器正常工作时电流最接近1A的是（）A．家用空调B．家用电视机C．节能台灯D．微波炉2．甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是（）A．1.4A B．0.24A C．0.2A D．0.28A3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（）A．B．C．D．4．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6 A的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是()A．指针摆动角度大，会损坏电表B．指针摆动角度大，读数不准C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不准5．测量L2电流的电路正确的是A ．B ．C ．D ．6．如图所示，某次实验连接的电路，下列说法不正确的是（ ）A ．开关S 2是干路开关，控制整个电路B ．灯L 1和L 2是并联的C ．只闭合开关S 2时，电流表测量的是L 1中的电流D ．同时闭合S 1，S 2，电流表测量的是干路电流7．如图所示，开关闭合时电流表示数为0.3A ，若通过1L 的电流为1I ，通过2L 的电流为2I ，则（ ）A ．120.3A I I ==B ．10I = 20.3A I =C ．120.15A I I ==D ．10.3A I = 20A I =8．在如图所示电路中，下列说法正确的是（ ）A．R1、R2和R3是串联的B．R1与R2并联，再与R3串联C．电流表只测通过R3的电流D．电流表测通过R2和R3的总电流二、填空题9．如图所示，电流表的示数是A．10．电流表是用来测量的仪器，电流表的测量范围叫．要测量电路中通过某个元件的电流，必须把电流表与这个元件起来，并且要使电流从电流表的接线柱流进，从接线柱流出．11．如图所示，闭合开关时，灯泡L1和L2并联，此时电流表所测的是（选填“L1”“L2”或“L1和L2”）的电流。

word 版 初中物理15.4 电流的测量 同步练习一、单选题（2020•扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电2.（2021•全国九年级期末）图示的电路中，电流表测量的是（ ）A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .（2019•山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L 1的电流而设计的电路图， 其中正确的是（ ）1． 流， 下列说法中合理的是（ ）电风扇约2A4 .（2020•山东济宁市•九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是（ ）A .用导线连接c 、e ，电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ，电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流5. （2019•山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6” 两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后， 电流表会出现（ ）B .指针反向偏转6. （2020•全国九年级专题练习）如图中L 1、L 2是不同规格的两个小灯泡，能测出通过L 1的电流的电路 是（ ）A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大，电流表可能被烧坏D.B. A. I2C.7.（2020•广西防城港市•九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0〜0.6A,则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A8.（2020•广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等D.只断开S2, L1发光且亮度不变9.（2020•重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A, A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。

人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。

人教版九年级物理全一册《15.4电流的测量》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3．如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流（）A．L1、L2B．L2、L1C．L2、两灯总电流D．L1、两灯总电流4．如图所示的电路中，闭合开关时，下列说法正确的是A．两灯串联B．开关只能控制灯L1C．电流表测灯L1的电流D．电流表测灯L2的电流5．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．手电筒正常发光时通过小灯泡的电流大约是A．0.02安B．0.2安C．2安D．20安7．如图所示电路中，下列说法正确的是（）A．电流表测量L1的电流B．电流表测量L2的电流C．电流表测量干路中电流D．开关S只控制L28．下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是A．电冰箱约1A B．电视机约5AC．电风扇约1mA D．台灯约1A9．小亮学习了电学知识后，连接了如图所示的电路。

闭合开关，下列说法正确的是（）A．灯L1和灯L2串联B．图中的电表是电压表，测量的是灯L1两端的电压C．图中的电表是电流表，测量的是通过灯L1的电流D．图中的电表是电流表，测量的是通过灯L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为A。

15.4 电流的测量同步练习一．选择题1．教室内每一盏日光灯正常工作时的电流约为（）A．0.02A B．0.2A C．2A D．20A2．在测量小灯泡电阻实验中，某电表的示数如图所示。

其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安3．下列家用电器在正常工作时，通过的电流最大的是（）A．电熨斗B．电风扇C．电视机D．手电筒4．在“探究串联电路电流规律”的实验中，小华用三个电流表同时测量电路中三处电流，如图所示。

结果发现三个电流表的读数不完全相同，则以下可能的原因是（）A．灯泡L1、L2的电阻不同B．导线的电阻影响了测量结果C．电源电压偏低D．电流表使用前没有校零5．图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．6．如图所示的电路中，开关闭合后，要损坏电流表的是（）A．B．C．D．7．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L2灯和L3灯电流之和D．电路中的总电流8．某电流表有两个量程，大量程为0﹣9A，小量程模糊不清，为了确定小量程是多少。

先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是（）A．0﹣0.6A B．0﹣1.2A C．0﹣2.4A D．0﹣3.6A9．下列有关电流表的使用的说法中，不正确的是（）A．在使用时，应等到电流表的示数稳定后再进行读数B．为了避免电路中电流过大损坏电流表，可以先进行“试触”C．在使用电流表时，应正确选择电流表的量程D．可以将电流表直接连接到电源的两极进行读数10．如图是小明实验电路的一部分，接线柱B上标有“﹣”，此时标有“0.28A”字样的小灯泡正常发光，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。

则关于此图的下列说法正确的是（）A．通过导线FG的电流大小为2A，方向为由F到GB．若通过导线BC的电流方向为由B到C，则通过导线AB的电流大小一定为1.72A，方向为由B到AC．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.28A，方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小二．填空题11．电路中电流的大小需用测量。

15.4电流的强弱试题1:如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流试题2:下列关于电流表使用的说法中错误的是（）A．电流表必须和被测用电器并联B．电流从电流表的“+”接线柱流入，“﹣”接线柱流出C．被测电流不能超过电流表所选的量程D．电流表两接线柱不能与电源两极直接相连接试题3:如图是用电流表测量通过灯L1的电流，下列符合要求的电路是( )试题4:下列物理量中，以科学家的名字安培作为单位的物理量是A．电功率B．电阻C．电流D．电压试题5:要用电流表测量通过灯L1的电流，设计的电路如图所示，正确的是（）A． B． C． D．试题6:如图是用电流表测量通过灯L1的电流，下列符合要求的电路是( )图4 试题7:如图所示，电流表的连接正确的是( )试题8:如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L2试题9:如图所示，是用电流表测量通过电灯电流的电路，其中正确的是( )A．B．C．D．试题10:一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是( )A．电流表的指针转过的角度变小了B．电流表的指针不动C．电流表的指针转过的角度变大了，电流表可能损坏D．电流表的指针反向偏转试题11:如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是( )A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A试题12:某电路中的电流大约为0.4A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0﹣0.6A及0﹣3A，则他( )A．只能选0﹣3A的量程，但测出的结果是错误的B．只能选0﹣3A的量程，但测出的结果误差大的C．应选0﹣0.6A的量程，这样测出的结果才准确D．若选0﹣0.6A的量程，电流表的指针会被打弯试题13:在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A．下列判断正确的是（）A．电流表A1的示数为0.7A B．电流表A1的示数为1.2AC．通过灯泡L2的电流为0.5A D．通过灯泡L2的电流为1.2A试题14:要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图四个电路图，你认为正确的是（）A． B．C． D．试题15:如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A． L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小试题16:某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“﹣”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确试题17:如图所示的电路，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等试题18:以下有关电流的说法中正确的是：（）A、电流从正极流出时最大，回到负极时最小B、直流电路中电源外部的自由电子定向移动的方向是：从电源正极经用电器到负极C、在并联电路中，干路上的电流比任一支路上的电流都大D、两灯串联时，亮度大的灯泡中的电流一定要大些试题19:如图所示,下列四个电路中,会烧坏电流表的错误接法是()试题20:小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的量程来测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（）A．2.1A B. 0.42A C. 2.12A D. 0.6A试题21:如图所示的电路中,开关闭合时电流表乙测量的是通过(选填“L1”“L2”或“L1和L2”)的电流。

15.4电流的测量同步练习2024-2025学年人教版九年级全一册物理一、单选题1．如图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．2．如图所示电路闭合开关S时，两灯都能正常发光，①①①中有些为电流表，有些为断路．下列说法正确的是（）A．①①①均为电流表B．①①为断路，①电流表C．①①为电流表，①为断路，①电流表测量L2的电流D．①①为电流表，①为断路，①电流表测量L1、L2的干路电流3．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小4．手电筒工作时的电流约为()A．2 mA B．200 mA C．2 A D．20 A5．如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和6．一款LED手电筒正常工作时通过的电流是0.02A，换算成比安小的单位毫安（mA）为（）A．20mA B．0.02mA C．2mA D．0.002mA7．如图所示，实验室用电流表的读数为（）A．2.5A B．0.5AC．0.45A D．2.2A8．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光9．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6 A 的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是( )A ．指针摆动角度大，会损坏电表B ．指针摆动角度大，读数不准C ．指针摆动角度小，会损坏电表D ．指针摆动角度小，读数不准10．如图所示电路，下列说法正确的是（ ）A ．只闭合S 1和S 2时，L 2被短接，电流表测通过L 1的电流B ．只闭合S 1和S 3时，L 1和L 2并联，电流表测通过L 2的电流C ．只闭合S 2和S 3时，L 1和L 2并联，电流表测L 1和L 2的总电流D ．只闭合S 2时，L 1和L 2串联，电流表测串联电路的电流二、填空题11．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断 的存在．电流通过灯泡时，灯丝变热而发光，这是电流的 效应．12．如图所示电路，当开关S 、1S 都闭合时，灯1L 和2L 是 联的，电流表2A 测的是通过 的电流（选填“1L ”、“2L ”或“1L 和2L ”），若断开1S ，则电流表2A 的示数会 （选填“增大”、“减小”或“不变”）。

人教版九年级物理全一册《15.4电流的测量》同步测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、填空题1．在电学实验中，电流表应在被测电路中（选填“串联”或“并联”）防止出现反偏，电流应从电流表的正接线柱流入，如下图所示，电流表的示数为A。

2．甲、乙两名同学在做“用电流表测电流”的实验中，甲在连接电路前发现指针偏转情况如图甲所示，他同学接下来应进行的操作是乙同学闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动出现了如图乙的情况，他的问题是电流表的正负接线柱在接线时。

3．如图所示，某物理兴趣小组的同学在“练习使用电流表”实验中，将线头M、N都接到电流表标有“0.6”字样的接线柱上，此时电流表测量的是灯的电流；若要用电流表测干路中总电流，则接线头M接到电流表接线柱标有“3”字样的接线柱，线头N接电流表接线柱。

4．在漫长的历史长河中，许多科学家为人类社会的发展做出了巨大贡献。

为了纪念这些科学家，我们以他们的名字命名物理量的单位。

如将法国物理学家安培的名字作为的单位，将英国物理学家的名字作为功的单位。

5．某同学将电流表串联接入某电路，闭合开关后，电流表的指针指向如图位置，产生这一现象的原因是。

6．“用电流表测电流”的实验中，（填“允许”或“不允许”）把电流表直接连到电源两极上。

小张同学测量时，闭合开关，发现指针向“0”刻度线的左侧偏转，电流表连接存在的错误是：，正确连接了电路，闭合开关后，电流表的示数如图所示，由此可以看出，实验中存在的问题是，使实验结果更为精确的做法应是：。

用电流表测电流时，某同学接入电路的是0~0.6A的量程，却在0~3A的量程中读成2.4A，则实际测得的电流应是A。

二、单选题L的电流的电路图，其中电路连接正确的是（）7．如图所示为用电流表测量通过灯1A．B．C．D．8．下列用电器正常工作时，通过的电流最大的是（）A．家用空调器B．家庭节能灯C．计算器D．电子手表9．如图所示，a、b、c、d为电路中的四个接线点，若电流表测量通过小灯泡的电流，则电流表的正负接线柱与电路中各接线点连接关系为（）A．正接线柱接a，负接线柱接bB．正接线柱接d，负接线柱接cC．正接线柱接b，负接线柱接dD．正接线柱接c，负接线柱接b10．如下图所示，当开关闭合后，可能造成电流表损坏的是（）A．B．C．D．11．下列几种家用电器正常工作时，电流接近1A的是（）A．电冰箱B．手表C．空调D．计算器12．如图所示，闭合开关后电流表能直接测量通过小灯泡L1的电流的电路是（）A．B．C ．D ．13．下列的估测，最接近真实情况的是（ ）A ．计算器中的电流约为1.5AB ．考场内照明灯的电流约为2110A -⨯C ．家用冰箱电流约为1AD ．家用空调电流约为10A14．使用电流表测电路中的电流，试触时，发现指针向左偏转（反偏）。

15.4 电流的测量同步练习（含答案）2023-2024学年人教版九年级物理全一册15.4 电流的测量同步练习一、单选题1．电流看不见、摸不到，但我们可以通过电路中小灯泡发光来判断电流的存在.这种研究方法是（）A．控制变量法B．类比法C．比较法D．转换法2．如图所示的电路中，电流表测量的是（）A．通过灯L2的电流B．通过灯L1的电流C．通过灯L1和灯L2的电流D．以上三种都有可能3．下列电路中，电流表能测量通过小灯泡的电流的是（）A．B．C．D．4．图示的几种家用电器正常工作时，电流接近0.1A的是（）A．台灯B．抽油烟机C．电烤箱D．家用空调5．用电流表测小灯泡L2的电流时，电流表连接正确的是（）A．B．C．D．6．下列关于电流表的说法错误的是（）A．电流表必须串联在电路中B．电流必须从电流表的正接线柱流入，从负接线柱流出C．所测电流不能超过电流表的量程D．电流表的正负接线柱可以直接接到电源的正负极上7．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡中电流的是( )A．B．C．D．8．.使用电流表时发现指针向左边偏转其原因是（）A．电流过小B．电流过大，超过电流表的最大量程C．电流表的正、负接线柱接反了D．电流表并联在电路中了9．如图：A、B、C、D四个电路中，能测出L1电流的是（）A．B．C．D．10．根据你的生活经验判断，下列数据最接近生活实际的是：( ) A．小红从教学楼1楼爬上4楼的功率约为1000 WB．小明上学时步行的速度约为10m/sC．通过学习用照明台灯的电流约为5AD．物理课本的长度约为26cm二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A 刻度线上，测得的实际电流的大小为A。

人教版九年级物理全一册《15.4电流的测量》同步测试-含答案一、单选题1．下列估测数据与实际最接近的是（）A．人步行的速度约为1.4km/sB．铅笔的长度约为18cmC．正常人的体温约为20℃D．教室荧光灯正常发光时，通过的电流约为10A2．如图所示，能测出流过电阻R电流的电路是（）A．℃℃℃B．℃℃C．℃℃D．℃℃3．在电学实验中，必须做到（）℃在接线的过程中，开关是断开的；℃接线时应从电源正极开始，开关靠近电源正极的一端；℃若把电流表、电压表连在电路中，应选用最大的量程；℃闭合开关前，滑动变阻器滑片应放在阻值最大处；℃不准用导线将电源的两极直接连接起来．A．℃℃℃℃℃B．℃℃℃C．℃℃℃℃D．℃℃4．如图所示的电路中，开关S断开时，两灯都发光。

当开关S闭合时（）A．电流表一定被烧坏B．两灯仍然发光C．L1熄灭，L2发光D．L1发光，L2熄灭5．下列有关电流和电路的说法中，正确的是（）A．电路中有电源就一定有电流B．只要构成闭合回路就会有电流C．只有接入电流表，回路中才会有电流D．电路的某处断路，其余部分可能还有电流流过6．生活中经常对一些物理量进行估测，下列数值最接近实际情况的是（）A．人正常骑自行车的平均速度约为50m/s B．一元硬币的直径约为2.5cmC．一盒粉笔受到的重力约为10N D．手电筒中的电流约为3A7．关于电流表的使用，下列的说法不正确的是（）A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程C．要正确读出电流表的示数，必须先看清电流表所使用的量程D．如果电流表与被测用电器并联连接，则电流表一定被烧坏8．某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是（）A．小灯泡L1发生短路B．小灯泡L2发生断路C．电流表使用的量程小了D．电流表的接线柱接反了9．某家用电器正常工作时，测得通过它的电流为200mA，它可能是（）A．电冰箱B．灯泡C．空调D．半导收音机10．下列估测中，最接近实际的是（）A．常人的正常步行速度约5m/sB．把一本掉在地上的物理书捡到课桌上需做功约1.6JC ．一盏普通家用白炽灯泡的正常工作电流约为1AD ．夏季为了节能，本市公共建筑室内空调温度设置一般不得低于18°C 11．下列关于实验仪器的使用的说法中，正确的是（ ）A ．使用电流表测量之前先试触较小量程，防止被测电流超过它的量程B ．用电流表测电路中的电流时，指针向没有刻度的一侧偏转这是因为正负接线柱接反C ．决不允许不经过用电器把电压表直接接在电源两极上D ．连接电路时，应将滑动变阻器的滑片移到阻值最小处二、填空题12．如图中，甲图的电流表的读数是 ，乙图的电流表的示数是 。
