人教版九年级物理第15章第四节电流的测量同步练习 含答案

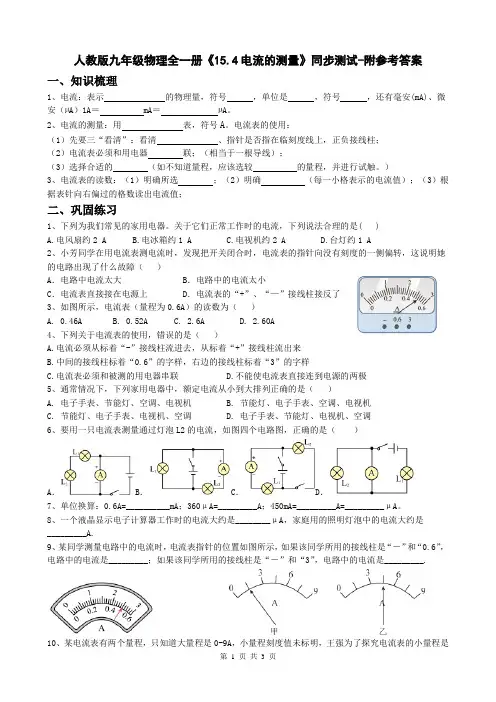

人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案一、知识梳理1、电流：表示的物理量，符号，单位是，符号，还有毫安(mA)、微安（µA）1A＝mA＝µA。

2、电流的测量：用表，符号A。

电流表的使用：（1）先要三“看清”：看清、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器联；（相当于一根导线）；（3）选择合适的（如不知道量程，应该选较的量程，并进行试触。

）3、电流表的读数：（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；二、巩固练习1、下列为我们常见的家用电器。

关于它们正常工作时的电流，下列说法合理的是( )A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（）A．电路中电流太大 B．电路中的电流太小C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了3、如图所示，电流表（量程为0.6A）的读数为（）A. 0.46AB. 0.52AC. 2.6AD. 2.60A4、下列关于电流表的使用，错误的是（）A.电流必须从标着“-”接线柱流进去，从标着“+”接线柱流出来B.中间的接线柱标着“0.6”的字样，右边的接线柱标着“3”的字样C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极5、通常情况下，下列家用电器中，额定电流从小到大排列正确的是（）A. 电子手表、节能灯、空调、电视机B. 节能灯、电子手表、空调、电视机C. 节能灯、电子手表、电视机、空调D. 电子手表、节能灯、电视机、空调6、要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（）A．B．C．D．7、单位换算：0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA。

人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。

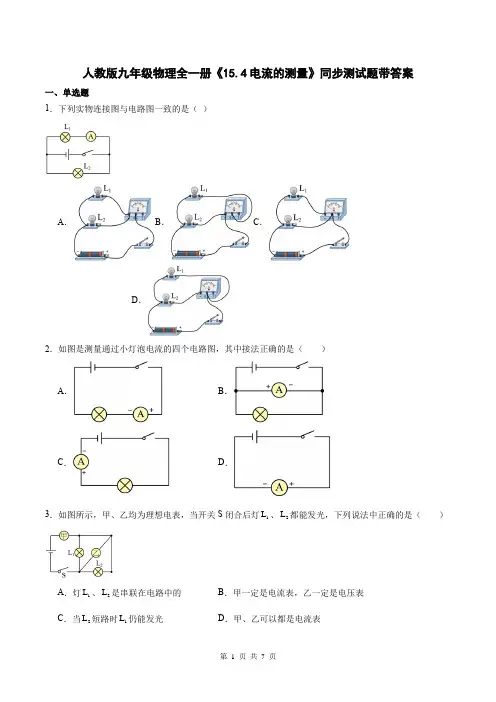

人教版九年级物理全一册《15.4电流的测量》同步测试题带答案一、单选题1．下列实物连接图与电路图一致的是（ ）A ．B ．C ．D ．2．如图是测量通过小灯泡电流的四个电路图，其中接法正确的是（ ）A ．B ．C ．D ．3．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表4．下列估测数据中，与实际情况最接近的是（）A．托起两个鸡蛋的力约为10N B．初中物理课本的长度约为16cmC．温水的温度约为40℃D．台灯的工作电流约为20A5．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L2的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流6．要想知道某段电路中通过的电流大小，可以用电流表来测量．如图，要用电流表测量通过L1的电流，下列电路图正确的是（）A．B．C．D．7．“估测”是物理学中常用的一种重要方法。

下面是某同学对日常生活中的一些物理量的估测，其中最符合实际的是（）A．手机正常工作的电流约为10AB．学校教室内的温度约为50℃C．一支新铅笔的质量约为100mgD．中学生立定跳远的跳跃距离约为2m8．如图所示，电流表能直接正确测出通过灯泡L2电流的是（）A．B．C．D．9．正在考试的你，对周围环境进行了估测，较为正确的是（）A．本场考物理，心情激动，心跳1次的时间约是0.1sB．考试课桌高度为100cmC．每盏电灯正常工作电流约为5AD．读完此题，心平气和，感觉此时体温大概是36.4℃10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A二、填空题11．甲、乙两位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况，出现这两种问题的原因分别是：甲：；乙：．12．生活和实验中常常离不开基本仪器仪表的测量。

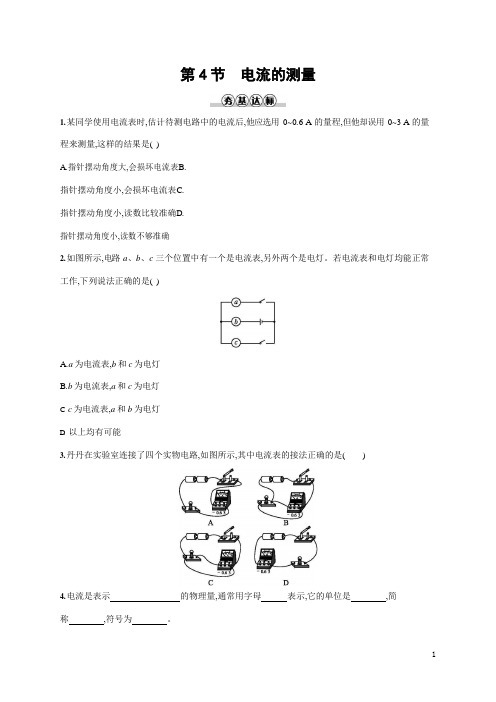

第4 节电流的测量1.某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A 的量程,但他却误用0~3 A 的量程来测量,这样的结果是( )A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确2.如图所示,电路a、b、c 三个位置中有一个是电流表,另外两个是电灯。

若电流表和电灯均能正常工作,下列说法正确的是( )A.a 为电流表,b 和c 为电灯B.b 为电流表,a 和c 为电灯C.c 为电流表,a 和b 为电灯D.以上均有可能3.丹丹在实验室连接了四个实物电路,如图所示,其中电流表的接法正确的是( )4.电流是表示的物理量,通常用字母表示,它的单位是,简称,符号为。

5.实验室中常用的一种仪表的示意图如图所示。

请写出你从图中得到的两条信息:(1) ;(2) 。

6.在虚线框中画出灯泡L1和灯泡L2并联,电流表测通过灯泡L1电流的电路图,并连接实物图。

7.根据图甲所示的电路图把图乙所示的元件连成电路。

(注意连线不能交叉)1.(2018·新疆中考)下列各图中两灯规格都不同,能测出通过灯L1电流的电路是( )2.在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不清。

为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针指示如图乙所示,则电流表的小量程为( )A.0~0.6 AB.0~1 AC.0~2 AD.0~3 A3.如图甲所示,闭合开关S 后,电流表A1、A2示数分别如图乙、丙所示,则通过灯泡L1、L2电流大小的判断正确的是( )A.L1的电流大于L2的电流B.L1的电流等于L2的电流C.L1的电流小于L2的电流D.无法比较L1、L2的电流大小4.下图所示的两个电流表刻度盘也许是你没有见过的,请试着读出指针所指示的示数。

(1)左图示数: ;(2)右图示数: 。

《15.4 电流的测量》课前预习1.表示电流强弱的物理量是，用字母表示，它的国际单位是，符号为。

2.电路中的电流用测量，使用前要观察、以及。

3.电流表的正确连接：（1）必须将电流表与被测用电器联，（2）必须让电流从“”接线柱流进“”接线柱流出，（3）必须正确选择电流表的，（4）不允许把电流表直接连到两极。

随堂练习1. “0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯2. 电流用_____表测量，使用时应该把它_______联在电路中，并使电流从_____接线柱流进，这种表与电源的两极直接连接。

3. 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流 B．L1的电流等于L2的电流C．L1的电流小于L2的电流 D．无法比较L1、L2的电流大小4. 如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，_____的示数较大．滑片P向左移动时，电流表A的示数_____（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是______．达标练习6. ①实验用的小灯泡的电流约为 0.2A，等于mA．②半导体收音机电源的电流约为50 mA，等于A．③家用电冰箱的电流约1 A，等于μA．7. 如图是测量通过小灯泡的四个电路图，其中接法正确的是（）8. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器9.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏10. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）11. 如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的问题：_____________________；乙图的问题：____________________________．12. 请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。

word 版 初中物理15.4 电流的测量 同步练习一、单选题（2020•扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电2.（2021•全国九年级期末）图示的电路中，电流表测量的是（ ）A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .（2019•山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L 1的电流而设计的电路图， 其中正确的是（ ）1． 流， 下列说法中合理的是（ ）电风扇约2A4 .（2020•山东济宁市•九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是（ ）A .用导线连接c 、e ，电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ，电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流5. （2019•山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6” 两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后， 电流表会出现（ ）B .指针反向偏转6. （2020•全国九年级专题练习）如图中L 1、L 2是不同规格的两个小灯泡，能测出通过L 1的电流的电路 是（ ）A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大，电流表可能被烧坏D.B. A. I2C.7.（2020•广西防城港市•九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0〜0.6A,则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A8.（2020•广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等D.只断开S2, L1发光且亮度不变9.（2020•重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A, A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。

人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。

人教版九年级物理全一册《15.4电流的测量》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3．如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流（）A．L1、L2B．L2、L1C．L2、两灯总电流D．L1、两灯总电流4．如图所示的电路中，闭合开关时，下列说法正确的是A．两灯串联B．开关只能控制灯L1C．电流表测灯L1的电流D．电流表测灯L2的电流5．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．手电筒正常发光时通过小灯泡的电流大约是A．0.02安B．0.2安C．2安D．20安7．如图所示电路中，下列说法正确的是（）A．电流表测量L1的电流B．电流表测量L2的电流C．电流表测量干路中电流D．开关S只控制L28．下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是A．电冰箱约1A B．电视机约5AC．电风扇约1mA D．台灯约1A9．小亮学习了电学知识后，连接了如图所示的电路。

闭合开关，下列说法正确的是（）A．灯L1和灯L2串联B．图中的电表是电压表，测量的是灯L1两端的电压C．图中的电表是电流表，测量的是通过灯L1的电流D．图中的电表是电流表，测量的是通过灯L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为A。

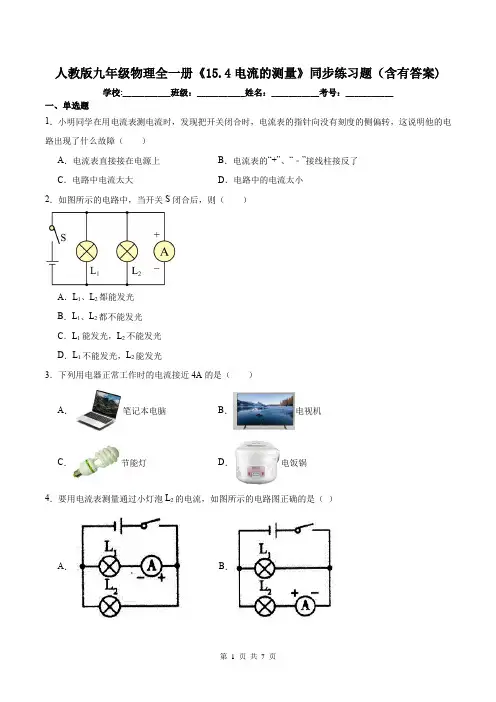

人教版九年级物理全一册《15.4电流的测量》同步练习题（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路中，当开关S闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光3．下列用电器正常工作时的电流接近4A的是（）A．笔记本电脑B．电视机C．节能灯D．电饭锅4．要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L26．某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（）A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小电流的量程C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大电流的量程D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头7．在电学实验中，必须做到（）①在接线的过程中，开关是断开的；①接线时应从电源正极开始，开关靠近电源正极的一端；①若把电流表、电压表连在电路中，应选用最大的量程；①闭合开关前，滑动变阻器滑片应放在阻值最大处；①不准用导线将电源的两极直接连接起来．A．①①①①①B．①①①C．①①①①D．①①8．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L1灯和L2灯电流之和D．电路中的总电流9．某家用电器正常工作时的电流约为1安培，则它可能是A．空调器B．白炽灯C．洗衣机D．语言复读机10．下列估测最符合实际情况的是A．家用日光灯的额定电流约为0.2AB．一个足球的质量大约为4kgC．一名中学生从一楼走上三楼做的功约为500JD．绿色蔬菜保鲜的适宜温度约为30①二、填空题11．如图所示的仪器叫电流表，由于其内部电阻非常，使用时必须把它联在被测电路中。

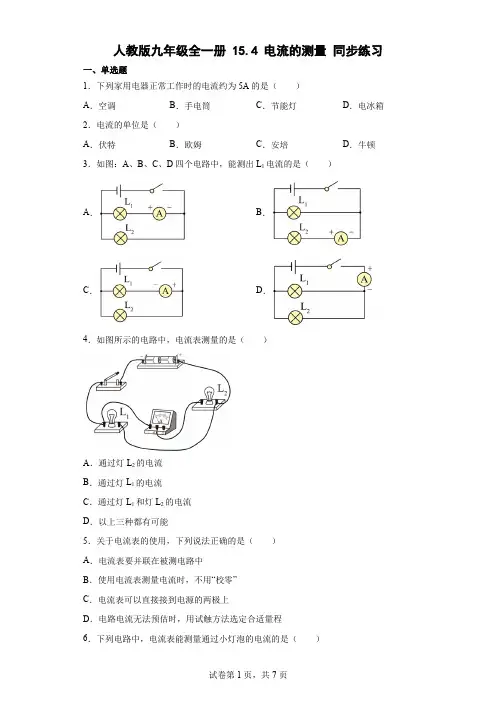

人教版九年级全一册 15.4 电流的测量同步练习一、单选题1．下列家用电器正常工作时的电流约为5A的是（）A．空调B．手电筒C．节能灯D．电冰箱2．电流的单位是（）A．伏特B．欧姆C．安培D．牛顿3．如图：A、B、C、D四个电路中，能测出L1电流的是（）A．B．C．D．4．如图所示的电路中，电流表测量的是（）A．通过灯L2的电流B．通过灯L1的电流C．通过灯L1和灯L2的电流D．以上三种都有可能5．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程6．下列电路中，电流表能测量通过小灯泡的电流的是（）A．B．C．D．7．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。

则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流C．开关S1、S2都闭合，灯泡L1和L2并联D．闭合S1、S2中任意一个开关，都会有灯泡发光8．下列用电器的额定电流最接近1 A的是（）A．电子手表中的电流B．手电筒中的电流C．家用电冰箱的电流D．家用空调的电流9．如图所示电路中，〇中有一个是电流表，另外两个是电灯，下列说法正确的是（）A．A和C为电灯，B为电流表B．A和B为电灯，C为电流表C．B和C为电灯，A为电流表D．以上答案均有可能10．关于电流的基本认知，下列说法中正确的是（）A．只有正电荷定向移动才能形成电流B．电路两端有电压，电路中一定有电流C．自由电子定向移动的方向与电流方向相反D．通过导体横截面的电荷量越大，导体中的电流就越大11．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（）A．B．C．D．12．能正确测量通过灯泡L1电流的是（）A．B．C．D．二、填空题13．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A 。
