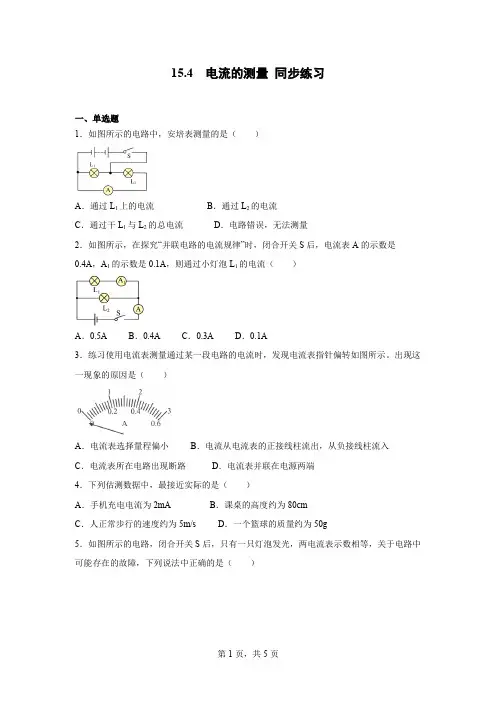

15.4 电流的测量同步练习一、单选题1．如图所示的电路中，安培表测量的是（）A．通过L1上的电流B．通过L2的电流C．通过干L1与L2的总电流D．电路错误，无法测量2．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（）A．0.5A B．0.4A C．0.3A D．0.1A3．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。
出现这一现象的原因是（）A．电流表选择量程偏小B．电流从电流表的正接线柱流出，从负接线柱流入C．电流表所在电路出现断路D．电流表并联在电源两端4．下列估测数据中，最接近实际的是（）A．手机充电电流为2mA B．课桌的高度约为80cmC．人正常步行的速度约为5m/s D．一个篮球的质量约为50g5．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）A ．1L 断路B ．2L 断路C ．1L 短路D ．2L 短路6．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）A ．撤掉导线a ，电流表测量的是电路的总电流B ．撤掉导线a ，电流表测量的是小灯泡L 1的电流C ．撤掉导线c ，电流表测量的是小灯泡L 1的电流D ．撤掉导线b ，电流表测量的是小灯泡L 2的电流7．如图所示是一位同学连接的电路。
闭合开关后，下列对各元件状况的判断正确的是（ ）A ．灯L 1不亮B ．灯L 2不亮C ．电流表无示数D ．电池也被烧坏8．如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（ ）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流二、填空题9．如图所示，电流表的示数是________A。
10．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，实验室用电流表的读数为（）A．0.5A B．0.45A C．2.2A D．2.5A2．如图所示，是某些学生实验时的情形，其中操作正确的是A．如图甲拉动物体测滑动摩擦力B．如图乙闭合开关测电路电流C．如图丙使用温度计测液体温度D．如图丁举着量筒读液体体积3．用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.18A，那么该电路中的电流应为（）A．0.2A B．0.18AC．0.19A D．以上答案都不对4．如图所示电源电压恒定的电路中，闭合开关，下列说法正确的是（）A．电流表测总电流B．两灯泡是串联的C．开关只能控制L2D．若灯泡L2断路，则电流表示数保持不变5．能正确测量通过灯泡L2电流的是（）A．B．C．D．6．在如图所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表7．如图所示的电路中，用甲、乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是通过小灯泡L2的电流B．乙表测的是通过小灯泡L2的电流C．甲表与小灯泡L2并联D．甲表测的是干路中的电流8．普通家用的白炽灯正常发光时，通过灯丝的电流约为()A．20 A B．2 A C．0.2 A D．0.02 A9．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定10．如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（）A．B．C．D．二、填空题11．如图电流表的读数是A；如果接线的是另一个量程，则读数是A，分度值是A｡12．如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为1.0安，则应选的量程为．13．某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，甲乙两同学用此电流表先后两次读数为（均使用的大量程）．甲测得的电流值是A；乙测得的电流值是A；14．在实验室，小明发现了一个电流表有两个量程，大量程是0～9A，他先用大量程接入电路，指针位置如图（a），然后再改用小量程接入同一电路，指针指示如图（b），则电流表的小量程为A。
第4节电流的测量知能演练提升能力提升1.某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A的量程,但他却误用0~3 A的量程来测量,这样的结果是()A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确2.(2020·广西贺州中考)如图所示的电路能正确测量灯L2电流的是()3.如图所示,电路中○中有一个是电流表,另外两个是电灯。
若电流表和电灯均能正常工作,下列说法正确的是()A.a为电流表,b和c为电灯B.b为电流表,a和c为电灯C.c为电流表,a和b为电灯D.以上均有可能4.在实验室,某同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不清。
为了测量小量程是多少,他先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为()A.0~0.6 AB.0~1 AC.0~2 AD.0~3 A5.如图所示,某同学在实验时误把电流表并联在电灯L2的两端,开关闭合后观察到的现象是()A.两灯都不亮B.两灯亮度正常C.L1亮,L2不亮D.电流表没有示数6.在探究串联电路中电流的规律时发现电流表指针摆动分别出现了如图所示的两种情况,请分析在使用电流表时出现问题的原因。
出现甲现象的原因:_______________________________________________________。
出现乙现象的原因:_______________________________________________________。
7.如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是联;过一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是。
8.右图是实验室常用的一种电流表,其零刻度不在表盘的最左端。
当导线a、b 分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。
人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

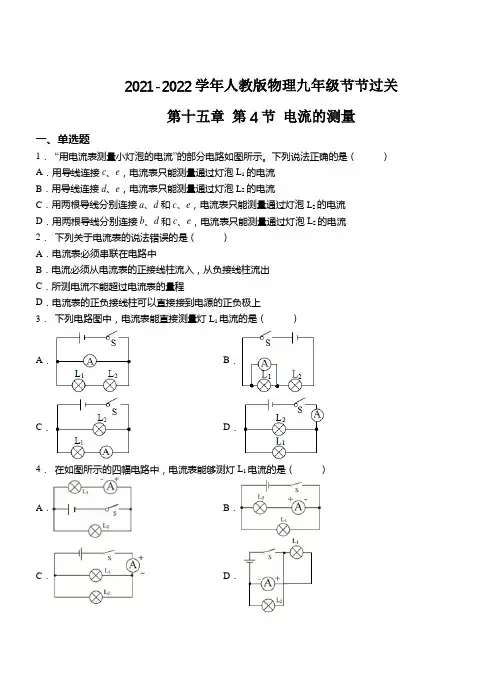

2021-2022学年人教版物理九年级节节过关第十五章第4节电流的测量一、单选题1．“用电流表测量小灯泡的电流”的部分电路如图所示。
下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流2．下列关于电流表的说法错误的是（）A．电流表必须串联在电路中B．电流必须从电流表的正接线柱流入，从负接线柱流出C．所测电流不能超过电流表的量程D．电流表的正负接线柱可以直接接到电源的正负极上3．下列电路图中，电流表能直接测量灯L1电流的是（）A．B．C．D．4．在如图所示的四幅电路中，电流表能够测灯L1电流的是（）A．B．C．D．5．如图所示，小强把电流表并联在灯L的两端。
此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．2L的灯丝烧断D．1L不亮6．下列四个电路中，电流表能测量通过灯1L电流的是（）A．B．C．D．7．关于电流，下列说法中错误的是（）A.电流是表示电流快慢的物理量B.电流是表示电流强弱的物理量C.电流的单位是安培，符号是“A”D.电流的符号是“I”，单位可以用毫安，也可以用微安8．如图所示为用电流表测量通过灯泡L1的电流的电路图，其中电路连接正确的是（）9．某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（）A．电流表的量程为0.6~3 AB．电流表的量程为0~3 AC．电流表的量程为0~0.6 AD．不能用来测量电流，谈不上量程10．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（）A．B．C．D．二、填空题11．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
人教版九年级物理全一册《15.4电流的测量》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用有下列说法，其中错误的是（）A．电流表必须和被测用电器串联在电路中B．让电流从电流表的“+”接线柱流入，从“﹣”接线柱流出C．事先不能估计电路中电流时，先用小量程试触D．电流表两接线柱不能与电源两极直接相连2．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量通过L2的电流B．电流表测量通过L1和L2的总电流C．通过L1和L2的电流一定相等D．只断开S2，L2不发光，L1发光3．用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是A．B．C．D．4．正确使用物理实验器材，是做好物理实验的前提，对下列器材所指示的数据，读数正确的是（）A．B．C．D．5．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（）A．电流表的指针转过的角度变小了B．电流表的指针不动C．电流表的指针转过的角度变大了，电流表可能损坏D．电流表的指针反向偏转6．如图所示，用电流表测量通过灯L1的电流，其中电路正确的是A．B．C．D．7．如图所示电路中，正确测量通过小灯泡L电流的电路是（）A．B．C．D．8．下列物理量的估计，最接近实际的是（）A．学生用的单人跳绳长度约为8dm B．洗澡水的温度为80℃C．手机正常通话时电流约为1A D．一个苹果的质量约为200g9．下列表述中，符合生活中实际的是（）A．同学从地上捡起一本物理课本做功约为0.2J B．家中电冰箱的电流约为1AC．成人骑车时的功率大约是600W D．定滑轮的机械效率一定是100%10．以下说法中正确的是（）A．扩散现象说明了分子的无规则运动B．电流从电流表的正极流入、负极流出C．燃料不燃烧时，热值为零D．摩擦起电的本质是电荷的创生二、填空题11．在电学实验中，连接电路时电键应处于状态，电流表应在被测电路（选填“串联”或“并联”），电流应从电流表的接线柱流入。
人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。
word 版 初中物理15.4 电流的测量 同步练习一、单选题（2020•扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电2.（2021•全国九年级期末）图示的电路中，电流表测量的是（ ）A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .（2019•山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L 1的电流而设计的电路图， 其中正确的是（ ）1． 流， 下列说法中合理的是（ ）电风扇约2A4 .（2020•山东济宁市•九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。
下列说法正确的是（ ）A .用导线连接c 、e ，电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ，电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流5. （2019•山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6” 两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后， 电流表会出现（ ）B .指针反向偏转6. （2020•全国九年级专题练习）如图中L 1、L 2是不同规格的两个小灯泡，能测出通过L 1的电流的电路 是（ ）A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大，电流表可能被烧坏D.B. A. I2C.7.（2020•广西防城港市•九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0〜0.6A,则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A8.（2020•广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等D.只断开S2, L1发光且亮度不变9.（2020•重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A, A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。
人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。
这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。
人教版九年级物理全一册《15.4电流的测量》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3．如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流（）A．L1、L2B．L2、L1C．L2、两灯总电流D．L1、两灯总电流4．如图所示的电路中，闭合开关时，下列说法正确的是A．两灯串联B．开关只能控制灯L1C．电流表测灯L1的电流D．电流表测灯L2的电流5．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。
由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．手电筒正常发光时通过小灯泡的电流大约是A．0.02安B．0.2安C．2安D．20安7．如图所示电路中，下列说法正确的是（）A．电流表测量L1的电流B．电流表测量L2的电流C．电流表测量干路中电流D．开关S只控制L28．下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是A．电冰箱约1A B．电视机约5AC．电风扇约1mA D．台灯约1A9．小亮学习了电学知识后，连接了如图所示的电路。
闭合开关，下列说法正确的是（）A．灯L1和灯L2串联B．图中的电表是电压表，测量的是灯L1两端的电压C．图中的电表是电流表，测量的是通过灯L1的电流D．图中的电表是电流表，测量的是通过灯L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为A。
人教版九年级物理全一册《15.4电流的测量》同步练习题（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路中，当开关S闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光3．下列用电器正常工作时的电流接近4A的是（）A．笔记本电脑B．电视机C．节能灯D．电饭锅4．要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L26．某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（）A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小电流的量程C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大电流的量程D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头7．在电学实验中，必须做到（）①在接线的过程中，开关是断开的；①接线时应从电源正极开始，开关靠近电源正极的一端；①若把电流表、电压表连在电路中，应选用最大的量程；①闭合开关前，滑动变阻器滑片应放在阻值最大处；①不准用导线将电源的两极直接连接起来．A．①①①①①B．①①①C．①①①①D．①①8．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L1灯和L2灯电流之和D．电路中的总电流9．某家用电器正常工作时的电流约为1安培，则它可能是A．空调器B．白炽灯C．洗衣机D．语言复读机10．下列估测最符合实际情况的是A．家用日光灯的额定电流约为0.2AB．一个足球的质量大约为4kgC．一名中学生从一楼走上三楼做的功约为500JD．绿色蔬菜保鲜的适宜温度约为30①二、填空题11．如图所示的仪器叫电流表，由于其内部电阻非常，使用时必须把它联在被测电路中。
15.4电流的测量同步练习2024-2025学年人教版九年级全一册物理一、单选题1．如图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．2．如图所示电路闭合开关S时，两灯都能正常发光，①①①中有些为电流表，有些为断路．下列说法正确的是（）A．①①①均为电流表B．①①为断路，①电流表C．①①为电流表，①为断路，①电流表测量L2的电流D．①①为电流表，①为断路，①电流表测量L1、L2的干路电流3．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小4．手电筒工作时的电流约为()A．2 mA B．200 mA C．2 A D．20 A5．如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和6．一款LED手电筒正常工作时通过的电流是0.02A，换算成比安小的单位毫安（mA）为（）A．20mA B．0.02mA C．2mA D．0.002mA7．如图所示，实验室用电流表的读数为（）A．2.5A B．0.5AC．0.45A D．2.2A8．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光9．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6 A 的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是( )A ．指针摆动角度大，会损坏电表B ．指针摆动角度大，读数不准C ．指针摆动角度小，会损坏电表D ．指针摆动角度小，读数不准10．如图所示电路，下列说法正确的是（ ）A ．只闭合S 1和S 2时，L 2被短接，电流表测通过L 1的电流B ．只闭合S 1和S 3时，L 1和L 2并联，电流表测通过L 2的电流C ．只闭合S 2和S 3时，L 1和L 2并联，电流表测L 1和L 2的总电流D ．只闭合S 2时，L 1和L 2串联，电流表测串联电路的电流二、填空题11．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断 的存在．电流通过灯泡时，灯丝变热而发光，这是电流的 效应．12．如图所示电路，当开关S 、1S 都闭合时，灯1L 和2L 是 联的，电流表2A 测的是通过 的电流（选填“1L ”、“2L ”或“1L 和2L ”），若断开1S ，则电流表2A 的示数会 （选填“增大”、“减小”或“不变”）。
人教版九年级全一册 15.4 电流的测量同步练习一、单选题1．下列家用电器正常工作时的电流约为5A的是（）A．空调B．手电筒C．节能灯D．电冰箱2．电流的单位是（）A．伏特B．欧姆C．安培D．牛顿3．如图：A、B、C、D四个电路中，能测出L1电流的是（）A．B．C．D．4．如图所示的电路中，电流表测量的是（）A．通过灯L2的电流B．通过灯L1的电流C．通过灯L1和灯L2的电流D．以上三种都有可能5．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程6．下列电路中，电流表能测量通过小灯泡的电流的是（）A．B．C．D．7．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。
则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流C．开关S1、S2都闭合，灯泡L1和L2并联D．闭合S1、S2中任意一个开关，都会有灯泡发光8．下列用电器的额定电流最接近1 A的是（）A．电子手表中的电流B．手电筒中的电流C．家用电冰箱的电流D．家用空调的电流9．如图所示电路中，〇中有一个是电流表，另外两个是电灯，下列说法正确的是（）A．A和C为电灯，B为电流表B．A和B为电灯，C为电流表C．B和C为电灯，A为电流表D．以上答案均有可能10．关于电流的基本认知，下列说法中正确的是（）A．只有正电荷定向移动才能形成电流B．电路两端有电压，电路中一定有电流C．自由电子定向移动的方向与电流方向相反D．通过导体横截面的电荷量越大，导体中的电流就越大11．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（）A．B．C．D．12．能正确测量通过灯泡L1电流的是（）A．B．C．D．二、填空题13．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A 。
15.4 电流的测量同步练习（含答案）2023-2024学年人教版九年级物理全一册15.4 电流的测量同步练习一、单选题1．电流看不见、摸不到，但我们可以通过电路中小灯泡发光来判断电流的存在.这种研究方法是（）A．控制变量法B．类比法C．比较法D．转换法2．如图所示的电路中，电流表测量的是（）A．通过灯L2的电流B．通过灯L1的电流C．通过灯L1和灯L2的电流D．以上三种都有可能3．下列电路中，电流表能测量通过小灯泡的电流的是（）A．B．C．D．4．图示的几种家用电器正常工作时，电流接近0.1A的是（）A．台灯B．抽油烟机C．电烤箱D．家用空调5．用电流表测小灯泡L2的电流时，电流表连接正确的是（）A．B．C．D．6．下列关于电流表的说法错误的是（）A．电流表必须串联在电路中B．电流必须从电流表的正接线柱流入，从负接线柱流出C．所测电流不能超过电流表的量程D．电流表的正负接线柱可以直接接到电源的正负极上7．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡中电流的是( )A．B．C．D．8．.使用电流表时发现指针向左边偏转其原因是（）A．电流过小B．电流过大，超过电流表的最大量程C．电流表的正、负接线柱接反了D．电流表并联在电路中了9．如图：A、B、C、D四个电路中，能测出L1电流的是（）A．B．C．D．10．根据你的生活经验判断，下列数据最接近生活实际的是：( ) A．小红从教学楼1楼爬上4楼的功率约为1000 WB．小明上学时步行的速度约为10m/sC．通过学习用照明台灯的电流约为5AD．物理课本的长度约为26cm二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A 刻度线上，测得的实际电流的大小为A。
第15章电流和电路第4节电流的测量1．某用电器正常工作时通过的电流大约为4 A，该用电器可能是〔〕A．B．节能灯C．遥控器D．电饭锅【答案】D【解析】由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．2．如下图，能正确地测出小灯泡L2电流的电路是〔〕A．B．C．D．【答案】D【解析】A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。
应选D。
3．以下电路图中，电流表能直接测量灯L1电流的是〔〕A．B．C．D．【答案】C【解析】A．电流表并联在电源的两端，将电源短路，不符合题意；B．电流表与L1并联在电路中，L1被短路，不符合题意；C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；D．电流表串联在干路，测的是干路电流，不符合题意。
应选C。
4．正确使用测量工具是做好物理实验的前提，对如图器材所指示的数据，读数正确的选项是A．电流表：B．天平：C．温度计：17℃D．速度表：70m/s【答案】B【解析】A. 电流表接的是“〞和“−〞两个接线柱，量程是0∼，分度值就是，指针在后四小格处，示数为，故A错误；B. 图中天平标尺的分度值为，质量m＝＝，故B正确；C. 温度计的分度值是1℃，液柱在0℃以下3格处，示数为−3℃，故C错误；D. 速度表上标有“km/h〞，说明采用的单位是km/h，在20km/h之内有10个小格，所以一个小格代表2km/h，速度表的读数为70km/h，故D错误。
人教版九年级物理全一册《15.4电流的测量》同步测试题含答案一、单选题1．如图所示，电路中能正确测出通过灯L2的电流的是（）A．B．C．D．2．估测是物理学中常用的测量方法，下列估测的数据最接近实际的是（）A．教室里普通课桌的高度约为0.8mB．人正常心跳一次的时间约为10sC．一枚普通鸡蛋的质量约为100mgD．普通家用节能灯的工作电流约为2.0A3．下列有关物理量的估计符合实际的是（）A．一只鸭子漂浮在水面上受到的浮力约500NB．中学生正常行走的速度约为5km/hC．教室里一盏日光灯的工作电流约为2AD．体育中考使用的单人跳绳的长度约为0.8m4．把两种不同的金属片分别插入两个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。
下列说法正确的是（）A．金属片A是“土豆电池”的正极B．若发光二极管的正、负引脚接反，电流表仍有示数C．“土豆电池”相当于电路中的电源D．发光二极管是由绝缘体材料制成的5．下列电路中，电流表能正确直接测量通过灯L1电流的电路是（）A．B．C．D．6．以下估测的数据中符合生活实际的是（）A．正常人心脏跳动一次用时约5sB．一本平放的物理书对水平桌面的压强约为6000PaC．初三学生正常的步行速度约5km/hD．教室内一盏日光灯工作时的电流约为2A7．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（）A．B．C．D．8．如图所示，若电流表A1、A2无故障，闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（）A．电流先后通过A1、A2逐渐变小了B．A2正、负接线柱上的导线接反了C．电流表测量的过程中出现了误差D．A2所接量程大于A1所接的量程二、填空题9．在闭合开关前，电流表的指针如图所示，原因是；试触时（或闭合开关后），如果电流表示数也如上图，原因是。
10．图中电流表的示数是A。
11．物理是一门注重实验的自然科学，请同学们根据自己掌握的实验操作技能，解答下列问题：（1）如图甲所示，两把刻度尺中，分度值较小的是（选填“A”或“B”）刻度尺，测出物体的长度为cm；（2）如图乙所示的多功能电表，此时测量的是，示数为，左侧导线中的电流方向为（选填“流入”或“流出”）电表；（3）小明仔细观察家里的电能表，发现某段时间内，电能表的脉冲指示灯闪烁很快，说明这段时间内他家用电器消耗电能很（选填“快”或“慢”）；（4）在测量物体的质量时，将托盘天平放在水平桌面上后，天平如图丙所示，若直接用该天平测物体的质量，则测量结果比真实值偏。
人教版九年级物理全一册《15.4电流的测量》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用，下列说法不正确的是（）A．要先检查电流表指针是否指在零刻度线处，若未指在零刻度线处则要先校零B．电流表要串联接在电路中测量电流C．如果试测的电流未超过0.6A，则应该选择量程为0~0.6AD．电流表可以直接连接在电源的两极上2．某同学想测图中灯泡L2中的电流，下列做法中正确的是（）A．将电流表接在a点，下端接“+”接线柱B．将电流表接在b点，右端接“+”接线柱C．将电流表接在c点，左端接“+”接线柱D．将电流表接在d点，左端接“+”接线柱3．下列家用电器中，正常工作时电流约为5A的是（）A．空调B．节能灯C．电冰箱D．液晶电视4．估测能帮助我们建立对物理量单位的认识，下列估测结果最接近实际的是（）A．物理课本的长度约为25mB．一名中学生的质量约为500NC．蜗牛的爬行速度约为1m/sD．通过电饭锅发热体的电流约为4A5．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表6．如图，电流表测的是A．L1的电流B．L2的电流C．干路电流D．正负接线柱接反了，不能测7．物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是（）A．人步行的速度大约是5m/sB．人体感觉温暖又舒适的房间温度大约33℃C．冰箱正常工作时的电流约为10AD．一瓶596mL“娃哈哈”纯净水重约6N8．某同学利用图示电路研究并联电路电流的规律。
闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。
《分子热运动》同步练习安徽省枞阳县白云中学杨芳志1.如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（）A. B. C. D.2.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0.06AB.0.1AC.0.2AD.0.3A3.一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和◆选择题“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（）A.指针摆动角度变小B.指针摆动角度偏大，有可能损坏电流表C.指针不动D.指针向相反的方向摆动4.某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（）A.电流表的量程为0.6A～3AB.电流表的量程为0～3AC.电流表的量程为0～0.6AD.不能用来测量电流，谈不上量程5.电流表在接入电路前，通常要试触接线柱，其目的是（）A.观察电流表是不是通过电流B.检查电流表的是否调零C.观察电流表的量程是多少D.选择合适的量程6.如图是一连入电路的电流表的示意图，指针所指的示数为（）A.2.4 AB.0.48 AC.0.44 AD.2.8 A7.某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用0～3A 的量程来测量．这样做的结果是（）A.指针摆动角度大，会损坏电流表B.指针摆动角度小，会损坏电流表C.指针摆动角度小，读数比较准确D.指针摆动角度小，读数不够准确8.在如图所示的电路中，若测量通过灯泡L1的电流，应把电流表串联接在电路中的（）A.a处B.b处C.c处D.d处9.用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.18A，那么该电路中的电流应为（）A.0.2AB.0.18AC.0.19AD.以上答案都不对10.流过某手电筒小灯泡的电流大约是0.25A，等于 ______ m A；某半导体收音机电池的供电电流可达120m A，等于 ______ A．11.已知I1=0.017A，I2=25m A，I3=1.8×104μA，I1、I2、I3的大小关系为 ______ ．12.若要将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的负接线柱应与 ______（选填“A”或“B”）相连，若电路中电流约为0.4A．则电流表的量程选用 ______ A．13.使用电流表时要注意：（1）电流表要 ______ 联在电路中；（2）正、负接线柱的接法要正确，连接电流表时，必须使电流从 ______ 流入电压表；（3）被测电流不要超过电流表的______ ，（4）特别要注意不能 ______ ．14.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：① ______ ；② ______ ；③______ ．15.“用电流表测电流”实验中，在连接电路时应使电键处于 ______ 状态，应使电流从电流表的 ______ （选填“正”或“负”）接线柱流入．16.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．◆实验探究题◆填空题甲同学的问题： ______ ；解决方法是： ______ ．乙同学的问题： ______ ；解决方法是： ______ ．丙同学的问题： ______ ；解决方法是： ______ ．17.小华要进行物理实验，到学校物理实验室领取器材时看到一种仪表，这个仪表有两个接线柱，表盘如图所示．请你根据已有的知识基础为小华判断：（1）该仪表是测量 ______ 的仪表；（2）它的量程是 ______ ；（3）如图它的示数为 ______ ；（4）使用它需要注意什么？（说出一点即可） ______ ．18.在图中，请用笔画线代替导线正确连接电路，要求：灯L1和灯L2并联，电流表测量通过灯L1的电流．答案与解析◆选择题1.A解：A、图中电流表与灯L串联，连接方法正确，故A是正确的；B、图中电流表的正、负接线柱接反了，故B错误；C、图中电流表直接并联在电源的两极上，而且正、负接线柱接反了，故C错误；D、图中电流表直接并联在电源的两极上，开关闭合后会烧坏电流表，故D错误．故选A．使用电流表时要注意：电流表要和被测用电器串联；让电流从正接线柱流入，从负接线柱流出；被测电流不能超过电流表的量程；绝对不允许不经过用电器直接把电流表接在电源的两极上．该题考查电流表的正确使用方法，是一项基本技能，难度不大．2.D解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，b图中指针的位置是1.5A，正好是总刻度数的一半，所以，小量程为0～3A．故选D．因为大小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数是1.5A，然后在b的指针位置标出1.5A，由此可以确定小量程的范围．大小量程的电流表接入的是同一电路，示数应该是相同，这是本题的关键．3.D解：在使用电流表的过程中，电流从电流表的“-”接线柱流入，从“0.6”接线柱流出，说明正负接线柱接反，因此电流表的指针会反向偏转，故D正确．故选D．电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“-”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上．此题主要考查的是学生对电流表的正确使用方法和使用过程中的注意事项．4.C解：电流要从电流表的正接线柱流入负接线柱流出，由图可知，“0.6”、“3”两个是负接线柱，把电压表“+”和“0.6”两个接线柱接到电路中，量程为0～0.6A．故选C．根据电流表在使用时，电流从正接线柱流入负接线柱流出进行解答．本题考查了电流表量程的判断，熟练的掌握电流表的使用规则是关键．5.D解：电流表在接入电路前，采取“试触（试着接触）”方法判断：①观察所选量程是否合适；②观察电流表的接法是否正确．故选D．实验室中的电流表有三个接线柱、两个量程（0-0.6A和0-0.3A）；使用时采取“试触（试着接触）”方法判断：①在不能估测电路中电流大小的情况下，观察所选量程是否合适；②观察电流表的接法是否正确，电流要从电流表的正接线柱流入，从负接线柱流出．本题考查了电流表的使用方法（用试触法的目的），属于基本的实验操作基本技能，难度不大．6.B解：电流表使用0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.48A．故选B．电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．对于电表的读数，首先应确定电表的量程，弄清电表的分度值，然后读数．7.D解：估计待测电路中的电流应选用0～0.6A的量程，但误用0～3A的量程来测量，则分度值变大了，读数就不太准确了，且指针摆动角度小．故选D应该用小量程时而用了大量程，则指针偏转角度变小，读数将不准确．本题考查了电流表的使用规则．注意选择量程要适当，太大会读数不准确，太小会损坏电表．8.B解：要想测量L1的电流，就应该把电流表和L1串联在电路中．A、在a处时，电流表是串联在干路上，测的是总电流；B、在b处时，电流表和L1串联，测的是L1中的电流；C、在c处时，电流表和L2串联，测的是L2中的电流；D、在d处时，电流表是串联在干路上，测的是总电流．故选B电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“-”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上．此题考查的是电流表的正确使用方法：电流表要测量哪个电灯的电流就要与哪个电灯串联．9.A解：因为电流表的精确度由量程的分度值决定，在被测电流都不超过电流表的量程时，小量程的分度值更小，其测量值更准确，所以该电路中电流的大小应选取0.2A．故选A．在使用电流表测量电流时应事先估测被测电流的大小，并用大量程试触，如果电流较小应换用小量程进行测量，否则由于电流表大量程的分度值过大，会造成很大的实验误差．使用量程不同的测量工具测量某一物理量的大小时，在满足测量要求的前提下要选择小量程，一般量程较小准确程度较高，测量误差小．10.250；0.12解：0.25A=0.25×103m A=250m A；120m A=120×10-3A=0.12A．故答案为：250；0.12．1A=103m A=106μA，1m A=10-3A，1μA=10-6A，据此进行单位换算．本题考查了电流单位的换算，属于基础题目，记住1A=103m A=106μA．11.I2＞I3＞I1解： I1=0.017A，I2=25m A=0.025A，I3=1.8×104μA=1.8×104×10-6A=1.8×10-2A=0.018A，所以I2＞I3＞I1．故答案为：I2＞I3＞I1．先进行单位换算，然后比较大小．本题考查电流的单位换算，属于基础题．12.B；0～0.6解：电流表必须与用电器串联，测量电路电流．连接时，电流必须从“+”接线柱流入，从“-”接线柱流出，否则指针会向左偏转，损坏电流表，已知电源左端为正极，故电流表的正接线柱应与A相连，负接线柱应与B相连；若电路中电流约为0.4A．小于0.6A，则电流表的量程选用0～0.6A．故答案为：B；0～0.6．电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程．本题考查了电流表的连接和使用方法，属于基础题目．13.串；正接线柱；量程；把电流表直接接到电源两极解：使用电流表时要注意：电流表必须串联在被测电路中；必须使电流从电流表的正接线柱流人，负接线拄流出；被测电流不要超过电流表的量程，在不能估计被测电流大小时，先用最大量程，并进行试触，根据情况判断是否要改接小量程；绝对不允许不经过用电器，而把电流表直接接到电源两极，而损坏电流表；故答案为：（1）串；（2）正接线柱；（3）量程；（4）把电流表直接接到电源两极．电流表的使用规则是：①串联在电路中；②电流由正接线柱流入，负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上．知道并理解电流表的正确使用是解决该题的关键．14.是一个电流表；电流表选择的量程是0～3A；电流表的示数为1.5A解：通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A；电流表使用的分度值为0.1A，电流表的示数为1.5A．故答案为：是一个电流表；电流表选择的量程是0～3A；电流表的示数为1.5A．根据仪表上表示的单位确定仪表的种类；根据接线柱确定仪表的量程；根据量程确定的分度值．会识别仪表的种类，会确定电流表的量程，会根据电流表的正确读数方法读出电流值．15.断开；正解：在电学实验中，在连接电路时应使电键处于断开状态；在连接电流表时，应使电流从电流表的正接线柱流入，再从负接线柱流出，否则指针会发生反偏．故答案为：断开；正．在连接电路时应使电键应处于断开状态；电流表要串联在电路中，并且使电流从正接线柱流入，负接线柱流出．本题主要考查了电路连接时的基本要求，注意电流表在电路中的接法，是电学基础知识．16.电流表的正负接线柱接反了；将正负接线柱对调；所选的量程太大；换成小量程；所选的量程太小；换成大量程解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了，应该将正负接线柱对调；（2）乙图中的指针偏转角度太小，说明出现的问题是：量程太大了，应该换成小量程；（3）丙图中的指针偏转角度太大，说明出现的问题是：量程太小了，应该换成大量程．故答案为：电流表的正负接线柱接反了；将正负接线柱对调；所选的量程太大；换成小量程；所选的量程太小；换成大量程．电流表的正确使用方法：电流表和被测电路串联；让电流从“+”接线柱流入电表，从“-”极接线柱流出电表；不能超出电流表的量程；绝对不能把电流表直接连在电源的两极上．根据电流表的指针偏转情况，判断出现的问题．本题考查了学生分析判断电路故障的能力、对电流表的指针偏转情况作出相应的判断的能力，属于考查基本能力的题目．17.电流；0～30m A；22m A；电流表不能直接接在电源两极上解：（1）根据图示可知，该仪表测量物理量的单位为m A，因此该仪表是测量电流的仪表；（2）根据图示可知，该电流表的量程为0～30m A；（3）该电流表的分度值为1m A，它的示数为22m A；（4）注意电流表不能直接接在电源两极上；电流必须从电流表的正接线柱流入，负接线柱流出．故答案为：（1）电流；（2）0～30m A；（3）22m A；（4）电流表不能直接接在电源两极上（合理即可）．（1）根据表盘上物理量的单位确定仪表的种类；（2）根据表盘上最大刻度可知仪表的量程；（3）根据该仪表的分度值和指针的位置确定它的示数；（4）根据电流表的正确使用得出使用时的注意事项．本题考查学生对电流表的认识与读数，以及电流表的正确使用，属于基础题．18.根据实物电路连接要求，本题的开关应是干路开关，灯L1和灯L2并联，电流表与L1串联．如图：根据要求灯L1和灯L2并联，电流表测通过L1中的电流，电流表与L1串联，按要求连接电路即可．会根据要求设计串并联电路，会正确使用电流表．。
