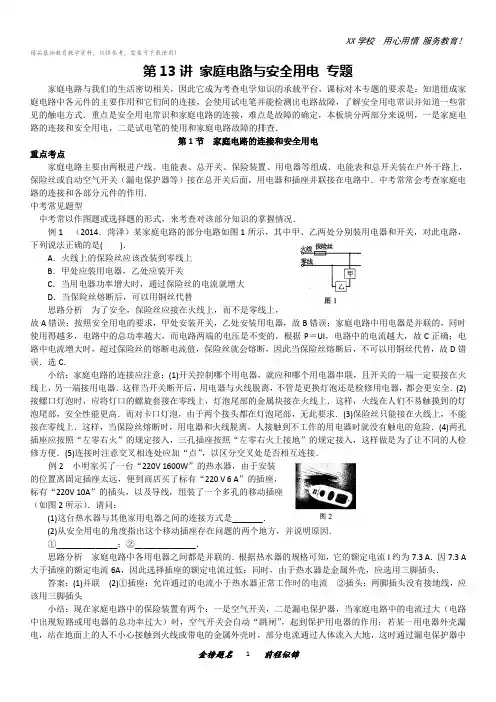

精品基础教育教学资料，仅供参考，需要可下载使用！第13讲家庭电路与安全用电专题家庭电路与我们的生活密切相关，因此它成为考查电学知识的承载平台，课标对本专题的要求是：知道组成家庭电路中各元件的主要作用和它们间的连接，会使用试电笔并能检测出电路故障，了解安全用电常识并知道一些常见的触电方式．重点是安全用电常识和家庭电路的连接，难点是故障的确定，本板块分两部分来说明，一是家庭电路的连接和安全用电，二是试电笔的使用和家庭电路故障的排查．第1节家庭电路的连接和安全用电重点考点家庭电路主要由两根进户线、电能表、总开关、保险装置、用电器等组成．电能表和总开关装在户外干路上，保险丝或自动空气开关（漏电保护器等）接在总开关后面，用电器和插座并联接在电路中．中考常常会考查家庭电路的连接和各部分元件的作用．中考常见题型中考常以作图题或选择题的形式，来考查对该部分知识的掌握情况．例1 （2014．菏泽）某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是( )．A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替思路分析为了安全，保险丝应接在火线上，而不是零线上，故A错误；按照安全用电的要求，甲处安装开关，乙处安装用电器，故B错误；家庭电路中用电器是并联的，同时使用得越多，电路中的总功率越大，而电路两端的电压是不变的，根据P＝UI，电路中的电流越大，故C正确；电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．选C．小结：家庭电路的连接应注意：(1)开关控制哪个用电器，就应和哪个用电器串联，且开关的一端一定要接在火线上，另一端接用电器．这样当开关断开后，用电器与火线脱离，不管是更换灯泡还是检修用电器，都会更安全．(2)接螺口灯泡时，应将灯口的螺旋套接在零线上，灯泡尾部的金属块接在火线上．这样，火线在人们不易触摸到的灯泡尾部，安全性能更高．而对卡口灯泡，由于两个接头都在灯泡尾部，无此要求．(3)保险丝只能接在火线上，不能接在零线上．这样，当保险丝熔断时，用电器和火线脱离，人接触到不工作的用电器时就没有触电的危险．(4)两孔插座应按照“左零右火”的规定接入，三孔插座按照“左零右火上接地”的规定接入，这样做是为了让不同的人检修方便．(5)连接时注意交叉相连处应加“点”，以区分交叉处是否相互连接．例2 小明家买了一台“220V 1600W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220 V 6 A”的插座，标有“220V 10A”的插头，以及导线，组装了一个多孔的移动插座（如图2所示）．请问：(1)这台热水器与其他家用电器之间的连接方式是_______．(2)从安全用电的角度指出这个移动插座存在问题的两个地方，并说明原因．①______________；②______________．思路分析家庭电路中各用电器之间都是并联的．根据热水器的规格可知，它的额定电流I约为7.3 A．因7.3 A 大于插座的额定电流6A，因此选择插座的额定电流过低：同时，由于热水器是金属外壳，应选用三脚插头．答案：(1)并联(2)①插座：允许通过的电流小于热水器正常工作时的电流②插头：两脚插头没有接地线，应该用三脚插头小结：现在家庭电路中的保险装置有两个：一是空气开关，二是漏电保护器，当家庭电路中的电流过大（电路中出现短路或用电器的总功率过大）时，空气开关会自动“跳闸”，起到保护用电器的作用；若某一用电器外壳漏电，站在地面上的人不小心接触到火线或带电的金属外壳时，部分电流通过人体流入大地，这时通过漏电保护器中火线和零线中的电流不相等，漏电保护器就会自动切断电路，起到保护人体的作用．第2节试电笔的使用和家庭电路故障的排除重点考点试电笔的使用方法是：用手接触笔尾的金属体，笔尖接触电线（或与电线相通的导体），如果被测导线是火线，电流经过笔尖、高值电阻、氖管、弹簧、笔尾金属体、人体及大地流到零线，与电源构成回路，氖管就会发光；如果笔尖接触的是零线，氖管中不会有电流，也就不会发光，由于高值电阻的阻值很大，使得通过这个串联电路的电流很微弱，不会对人体造成危害．家庭电路的故障有两种：短路或断路．若保险丝熔断，说明电路中的电流过大，而引起电流过大的原因是“短路”或“用电器的总功率过大”，我们可以通过题意分析出故障的具体情况，从而加以排除．若保险丝没有熔断，说明电路中出现了“断路”故障．中考常见题型家庭电路故障的检查方法有两种，一种是用“试电笔”检查，一种是用“校验灯”检查．这也是中考常涉及的题型．例3（2013．齐齐哈尔）如图3所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光．造成这一现象的原因可能是( )．A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了思路分析正常发光的两盏灯突然全部熄灭，说明电路中出现了故障，而保险丝完好，故障应是电路中某处“断路”，所以A选项错误；题目中“用试电笔分别插入插座的两孔，氖管均发光”，说明插座的两孔都与火线连通，只能是“零线断路”，所以B错误，C正确；电路中各个用电器是并联的，一盏灯的灯丝断了，不会影响另一盏灯，所以D错误．选C．例4 （2013．常州）2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌，维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常：自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高．电工检测发现：开关确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图4中的( )．思路分析为控制电动机的工作状态，开关与电动机串联，且开关应接在火线和电动机之间，以保证开关断开时，电动机与火线“脱离”，从而不能带动水泵工作．而选项B中，开关接在零线上，水泵坏了之后，电动机直接与火线连接，虽与零线断开，但由于水是导体，与大地相连，这样“火线——电动机——水——大地”组成了通路，电流通过电动机产生的热量传递给了水，水吸收热量后温度升高，所以赵先生家水泵电路的实际连接方式是选项B．本题用所学知识分析实际问题，部分同学可能因不理解题意而觉偏难．小结：安全用电问题与我们的生活联系非常密切，跟我们每个人的生命安全息息相关，家庭用电的安全事故，都是由于跟地面不绝缘的人体直接或间接地跟火线连通，通过人体的电流达到一定值时造成的，因此要了解常见的几种触电形式：低压触电中的“单线触电”和“双线触电”，以及高压触电中的“高压电弧触电”和“跨步电压触电”．安全用电的原则是：不接触低压带电体，不靠近高压带电体，我们一定要遵守安全用电的基本原则，以免造成不必要的伤害．。

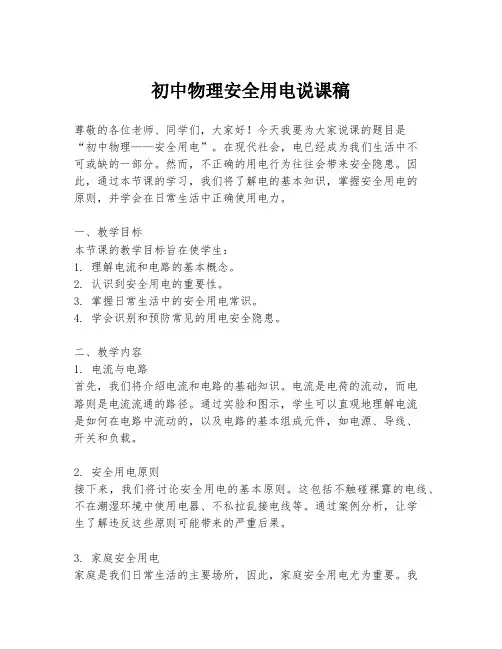

初中物理安全用电说课稿尊敬的各位老师、同学们，大家好！今天我要为大家说课的题目是“初中物理——安全用电”。
在现代社会，电已经成为我们生活中不可或缺的一部分。
然而，不正确的用电行为往往会带来安全隐患。
因此，通过本节课的学习，我们将了解电的基本知识，掌握安全用电的原则，并学会在日常生活中正确使用电力。
一、教学目标本节课的教学目标旨在使学生：1. 理解电流和电路的基本概念。
2. 认识到安全用电的重要性。
3. 掌握日常生活中的安全用电常识。
4. 学会识别和预防常见的用电安全隐患。
二、教学内容1. 电流与电路首先，我们将介绍电流和电路的基础知识。
电流是电荷的流动，而电路则是电流流通的路径。
通过实验和图示，学生可以直观地理解电流是如何在电路中流动的，以及电路的基本组成元件，如电源、导线、开关和负载。
2. 安全用电原则接下来，我们将讨论安全用电的基本原则。
这包括不触碰裸露的电线、不在潮湿环境中使用电器、不私拉乱接电线等。
通过案例分析，让学生了解违反这些原则可能带来的严重后果。
3. 家庭安全用电家庭是我们日常生活的主要场所，因此，家庭安全用电尤为重要。
我们将介绍如何安全地使用各种家用电器，如何正确安装和使用插座，以及如何进行日常的电路检查。
4. 学校和公共场所的安全用电除了家庭，学校和公共场所也是我们经常活动的场所。
我们将讨论在学校实验室、教室和公共场所应如何注意用电安全，以及在遇到电器故障时应如何正确处理。
5. 应急处理最后，我们将教授学生在遇到电气火灾、触电等紧急情况时的应急处理措施。
这包括如何切断电源、如何使用灭火器，以及如何进行初步的急救措施。
三、教学方法1. 互动讨论通过提问和讨论的方式，激发学生的思考，让他们积极参与到课堂中来。
例如，可以让学生分享他们在家庭中观察到的安全用电行为，以及他们认为哪些行为是不安全的。
2. 实验演示通过实验演示，使学生直观地看到电流的作用和电路的工作方式。
同时，也可以通过模拟实验来展示不正确用电的后果。

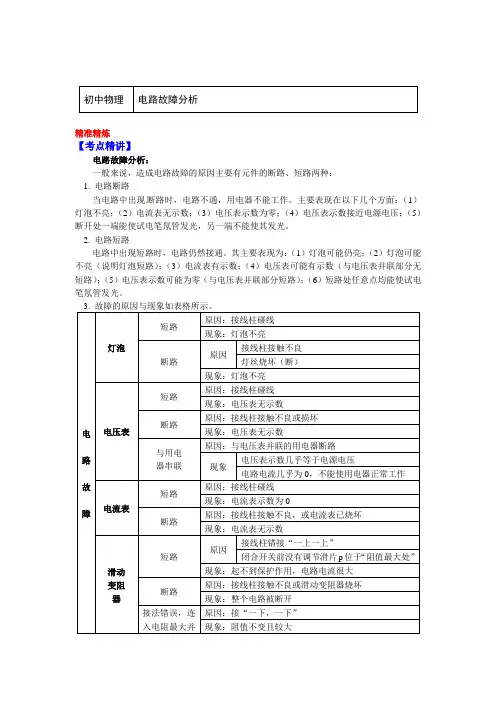

初中物理电路故障分析精准精炼【考点精讲】电路故障分析：一般来说，造成电路故障的原因主要有元件的断路、短路两种：1. 电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
2. 电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
3. 故障的原因与现象如表格所示。
电路故障灯泡短路原因：接线柱碰线现象：灯泡不亮断路原因接线柱接触不良灯丝烧坏（断）现象：灯泡不亮电压表短路原因：接线柱碰线现象：电压表无示数断路原因：接线柱接触不良或损坏现象：电压表无示数与用电器串联原因：与电压表并联的用电器断路现象电压表示数几乎等于电源电压电路电流几乎为0，不能使用电器正常工作电流表短路原因：接线柱碰线现象：电流表示数为0断路原因：接线柱接触不良，或电流表已烧坏现象：电流表无示数滑动变阻器短路原因接线柱错接“一上一上”闭合开关前没有调节滑片p位于“阻值最大处”现象：起不到保护作用，电路电流很大断路原因：接线柱接触不良或滑动变阻器烧坏现象：整个电路被断开接法错误，连入电阻最大并原因：接“一下，一下”现象：阻值不变且较大不改变开关短路：不存在，相当于开关闭合断路：相当于开关断开【典例精析】例题1 在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是（）A. 可能是灯L断路B. 一定是灯L短路C. 可能是滑动变阻器R断路D. 一定是滑动变阻器R的滑片向左滑动思路导航：从题中所给电路可知，电流表、变阻器与灯泡串联，电压表与灯泡并联，若电路正常，则电流表示数应随电压表示数的增大而增大，因为电流与电压成正比，所以不会出现一个电表示数变小，一个电表示数变大的现象，因此D选项错误；若电路有故障，灯L 短路，则电流表示数变大，电压表示数变小，若灯L断路，则电流表示数变小，电压表示数变大，所以两种情况均有可能，因此B选项错误，A选项正确；电路中若变阻器R断路，则两表示数均为零，因此C选项错误。
家庭电路与安全用电一、知识点睛1.家庭电路示意图2.家庭电路的重要部件：（1）进户线：和；输送电能，电压为V。
入户前，已经与大地相连。
（2）电能表：用来显示。
（3）总开关：当家庭电路需要修理时，必须总开关。
（4）熔丝（保险丝）：作用：时会自动熔断，切断电路，对用电器起保护作用。
材料：电阻，熔点的铅锑合金；接法：连接在上。
现在家庭电路都用空气开关代替了保险丝；当电路中电流过大时，空气开关断开，切断电路；俗称跳闸。
（5）用电器：类型：不可移动（电灯）、可移动（接在插座里）接法：各用电器；注意：电灯与开关；且开关必须接在与电灯之间。
3.火线与零线的辨别（1）若试电笔接触 _，则火线、试电笔、人体、大地连通，有电流通过，氖管；若接触零线，无电流，氖管不发光。
（2）使用试电笔时，手必须接触笔尾金属体。
4.三线插头和漏电保护器（1）三孔插座：左右上接；三线插头：L：要去接；N 要去接；二者与用电器的电用部分相连；E：要去接；与用电器的相连。
插头插入插孔后，即接入了电源；同时，金属外壳与大地相连。
（2）漏电保护器：当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
（当火线与零线上电流不相等时，会切断电路）5.家庭电路中电流过大的原因：（1）；（2）。
6.常见的触电类型：（1）低压触电：单线触电，双线触电；（2）高压触电：电弧触电，跨步电压触电。
7.安全用电的原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
二、精讲精练【板块一】家庭电路1.家庭电路的室内电路组成顺序正确的是（）A．电能表，总开关，用电器，熔断器B．总开关，电能表，熔断器，用电器C．电能表，总开关，熔断器，用电器D．电能表，熔断器，总开关，用电器2.将图中的电灯、开关和插座接入家庭电路中。
电路故障分析【学习目标】1.掌握电路故障的分析方法2.电路故障的检测考向一：电路故障描述类：（1）先看电流表：有示数——短路；无示数——断路①电流表有示数，电路故障可能是电流表以外部分存在短路；②电流表无示数，电路故障可能是存在断路。
（2）再看电压表：有示数——内断/外短无示数——内短/外断①电压表有示数，电路故障可能是电压表并联部分断路（内断），或电压表以外部分存在短路（外短）。
②电压表无示数，电路故障可能是电压表并联部分短路（内短），或电压表以外部分存在断路（外断）。
总结：电流表有示数，电压表有示数——外短；电流表有示数，电压表无示数——内短；电流表无示数，电压表有示数——内断；电流表无示数，电压表无示数——外断。
（3）根据灯泡亮暗情况进行判断电路故障：①闭合开关，灯泡发光明亮：滑动变阻器滑片未移动至阻值最大处或滑动变阻器的最大阻值过小；②闭合开关，灯泡较暗，且移动滑动变阻器的滑片，灯泡的亮暗程度不变：滑动变阻器的下接线柱同时接入电路。
（4）电压表与用电器串联：若电路接通后，电压表有示数，且几乎等于电源电压，用电器不能正常工作，则故障原因是电压表和用电器串联接入电路。
考向二：电路故障检测类：1.改接电压表检测电路故障：改接后电压表示数为电源电压时，电压表所接部分发生断路。
2.导线检测电路故障：若小灯泡不亮，电表无示数，导线改接在哪个元件两端，电路通路，小灯泡亮，电表均有示数，则这个元件断路。
题型一：电路故障描述类【例题】如图所示是小明做“测量小灯泡正常发光时的电阻”的实验电路图，连接好电路，将滑动变阻器的滑片移至阻值最大处，闭合开关．请完成下列问题：（1）电流表没有示数，小灯泡不亮，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是__________________；（2）小灯泡不亮，移动滑动变阻器的滑片，电压表没有示数，电流表示数有明显变化，造成这一现象的原因可能是________________；（3）小灯泡不亮，无论怎样移动滑动变阻器的滑片，电压表、电流表均无示数，将电压表拆下，在开关闭合的状态下，分别将电压表接在滑动变阻器及开关两端时，结果只有接在滑动变阻器两端时，电压表有示数，则出现故障的原因可能是______________________；（4）小灯泡几乎不发光，移动滑片也不能改变小灯泡的亮度，原因可能是他把滑动变阻器的______（选填“上”或“下”）接线柱同时接入了电路；（5）发现电流表指针偏向没有刻度的一边，出现这一故障的原因可能是________________________；（6）小灯泡很亮且瞬间熄灭，产生这种现象的原因是____________________________．（7）闭合开关后，一段时间后，若滑动变阻器短路，则电压表示数________，电流表示数________；（8）小灯泡不亮，无论怎样移动滑动变阻器的滑片，电压表、电流表均无示数，将电压表拆下，在开关闭合的状态下，分别将电压表接在滑动变阻器及开关两端时，结果只变，产生原因。
中考物理突破及解析：电路安全和极值问题1.如图所示电路，电源电压为4.5 V ，灯L 标有“3 V 0.9 W ”，灯丝电阻保持不变，滑动变阻器R 上标有“50 Ω 1 A ”的字样，电流表量程为0～0.6 A ，电压表量程为0～3 V ，为了保证电路中各元件安全工作，求滑动变阻器允许接入电路的阻值范围．1.【答案】灯泡的额定电流I L =P L U L=0.9W 3V=0.3A ，灯泡的电阻R L =U L I L=3V 0.3A=10Ω，由于灯泡的额定电流为0.3 A ，电流表量程为0～0.6 A ，且滑动变阻器允许通过的最大电流为1 A ，所以，电路中的最大电流I max ＝0.3 A ，电路中的总电阻R 总=UImax=4.5V0.3A =15Ω，滑动变阻器接入电路的最小阻值R min ＝R 总-R L ＝15 Ω-10 Ω＝5 Ω；当电压表的示数最大为3 V 时，电路中的电流最小，滑动变阻器接入电路的电阻最大，此时灯泡两端的电压U L min ＝U -U R max ＝4.5 V -3 V ＝1.5 V ，电路的电流I min =U Lmin R L=1.5V 10Ω=0.15A ，滑动变阻器接入电路的最大电阻值R max =U Rmax I min=3V0.15A =20Ω，即滑动变阻器连入电路中的阻值范围是5～20 Ω2.如图所示，电源电压保持不变，R 2为定值电阻，小灯泡L 上标有“6 V 3 W ”字样(不考虑温度对灯丝电阻的影响) ，滑动变阻器R 1的最大阻值为20 Ω。
只闭合S 1，将滑动变阻器的滑片P 移动到A 端时，L 正常发光；闭合所有开关时整个电路1 min 消耗的电能为540 J 。
已知电流表的量程为0～0.6 A ，电压表的量程为0～3 V 。
求：（1）电源电压；（2）灯泡L 正常发光时1 min 消耗的电能； （3）R 2的阻值；（4）在保证电路安全的前提下，求电路中最小功率为P 1。

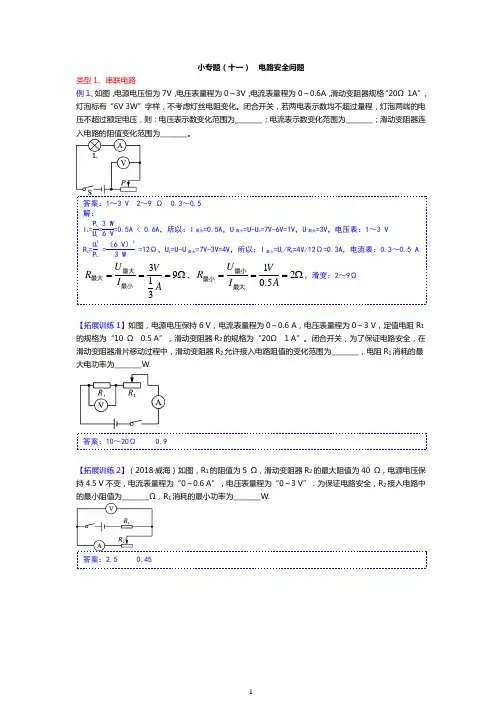

小专题（十一）电路安全问题类型1、串联电路例1、如图，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器规格“20Ω1A”，灯泡标有“6V 3W”字样，不考虑灯丝电阻变化。
闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，则：电压表示数变化范围为________；电流表示数变化范围为________；滑动变阻器连入电路的阻值变化范围为________。
【拓展训练1】如图，电源电压保持6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20Ω 1 A”。
闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为________，电阻R1消耗的最大电功率为________W.【拓展训练2】（2018·威海）如图，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1消耗的最小功率为________W.答案：1～3 V 2～9 Ω0.3～0.5解：I L=P LU L=3 W6 V=0.5A < 0.6A，所以：I最大=0.5A，U最小=U-U L=7V-6V=1V，U最大=3V，电压表：1～3 VR L=U2LP L=（6 V）23 W=12Ω，U L=U-U最大=7V-3V=4V，所以：I最小=U L/R L=4V/12Ω=0.3A，电流表：0.3～0.5 AΩ===9313AVIUR最小最大最大，Ω===25.01AVIUR最大最小最小，滑变：2～9Ω答案：10～20Ω 0.9答案：2.5 0.45类型2 并联电路例2、如图，电源电压为12V，R1=12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6 A。
第十九章生活用电专题19.3 安全用电一、学习目标1.了解安全用电的知识，有安全用电的意识。
2.了解常见的触电事故和正确的处理方法。
二、课标要求有安全用电和节约用电的意识。
知识点1：常见的触电种类1.低压触电分为：单线触电、双线触电两种。
人体接触火线、零线人体接触火线、大地2.高压触点分为高压电弧触电、跨步电压触电两种。
电弧触电跨步电压触电知识点2：安全用电原则1．家庭电路中防止触电措施开关必须接在火线上；螺丝口灯泡，尾部接火线；有金属外壳的电器，外壳要接地。
2．安全用电原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换3．触电的急救（1）切断电源（2）迅速使触电人摆脱电源4.注意防雷雷电是大气中一种剧烈的放电现象。
雷电时应该注意：（1）不要靠近金属栏杆，各种电器应暂停使用。
（2）迅速走进屋内，或汽车内。
（3）不要手持金属杆，金属饰物包括手表也要抛离。
（4）在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
【例题1】下列现象符合安全用电原则的是（）A B C D【答案】B【解析】A.湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合安全用电原则；B.有金属外壳的用电器接地线是为了防止触电事故的发生，故B符合安全用电原则；C.绝缘皮破损的导线使用，易发生触电事故，故C不符合安全用电原则；D.多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故D不符合安全用电原则。
【例题2】“珍爱生命，注意安全”是每个公民应有的安全意识。
以下做法符合安全常识的是（）A．汽车超速、超载行驶B．用湿布擦拭工作中的台灯C．发生触电事故，第一时间切断电源D．一个插座上同时使用多个大功率用电器【答案】C【解析】A．汽车超速、超载行驶会增大汽车运动时的动能，想要停下来需要克服摩擦力做的功变大，停下来需要的安全距离越长，容易发生危险，故A不符合题意；B．用湿布擦拭工作中的台灯容易发生触电事故，故B不符题意；C．发生触电事故，第一时间切断电源，使人脱离电路再施救，符合安全用电的原则，故C符合题意；D．一个插座上同时使用多个大功率用电器会导致电路电流过大，容易引起火灾，故D不符合题意。
第16讲家庭电路和安全用电【知识要点】一、家庭用电的组成1、家庭电路的组成：低压供电线、电能表、总开关、空气开关、保险丝、用电器、开关、插座。
家庭电路的组成两种类型的测电笔2、家庭电路的连接：各种用电器间是并联的，插座间是并联的，用电器与开关是串联的。
3、家庭电路各元件的作用及连接：（1）低压供电线①分火线和零线，火线与大地间有220V电压，零线与大地间没有电压，火线与零线间有220V电压．②测电笔：用途：用来辨别火线和零线。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
（2）电能表：测量用户消耗的电能，串联在家庭电路的干路上，电能表上标出了额定电压和允许通过的最大电流及每千瓦时的转数。
（3）总开关(闸刀、空气开关(原理电磁铁)）：控制整个电路的通断,以便检测电路更换设备。
（4）保险丝：①材料：保险丝是由电阻率大、熔点低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③电路符号：。
④连接：与所保护的电路串联，且一般只接在火线上。
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：①保险丝一定要选择合适的，若选用的保险丝过粗，它的额定电流相对较大，通过的电流大时不会熔断，起不到保护作用；若选用的保险丝过细，它的额定电流相对小，可能用电器正常工作时也会熔断造成经常性断电。
②若用铁丝、铜丝、铝丝等代替保险丝，因它们的熔点相对较高，当电流过大时，不会熔断，起不到保险作用。
③当电路中的保险装置切断电路时，不要急于更换保险丝或者使用空气开关复位，要先检查发生故障的原因，把故障排除后再恢复供电。
（5）插座：（左零右火上地）①作用：连接家用电器，给可移动家用电器供电。
②类型：可移动插座、二孔插座、三孔插座。
③安装：并联在家庭电路中，具体接线情况：1接火线2接零线3接地线4接用电器的金属外壳5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
家庭电路与安全用电一、知识点睛1.家庭电路示意图2.家庭电路的重要部件：（1）进户线：和；输送电能，电压为V。
入户前，已经与大地相连。
（2）电能表：用来显示。
（3）总开关：当家庭电路需要修理时，必须总开关。
（4）熔丝（保险丝）：作用：时会自动熔断，切断电路，对用电器起保护作用。
材料：电阻，熔点的铅锑合金；接法：连接在上。
现在家庭电路都用空气开关代替了保险丝；当电路中电流过大时，空气开关断开，切断电路；俗称跳闸。
（5）用电器：类型：不可移动（电灯）、可移动（接在插座里）接法：各用电器；注意：电灯与开关；且开关必须接在与电灯之间。
3.火线与零线的辨别（1）若试电笔接触 _，则火线、试电笔、人体、大地连通，有电流通过，氖管；若接触零线，无电流，氖管不发光。
（2）使用试电笔时，手必须接触笔尾金属体。
4.三线插头和漏电保护器三线插头：L：要去接；N 要去接；二者与用电器的电用部分相连；E：要去接；与用电器的相连。
插头插入插孔后，即接入了电源；同时，金属外壳与大地相连。
（2）漏电保护器：当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
（当火线与零线上电流不相等时，会切断电路）5.家庭电路中电流过大的原因：（1）；（2）。
6.常见的触电类型：（1）低压触电：单线触电，双线触电；（2）高压触电：电弧触电，跨步电压触电。
7.安全用电的原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
二、精讲精练【板块一】家庭电路1.家庭电路的室内电路组成顺序正确的是（）A．电能表，总开关，用电器，熔断器B．总开关，电能表，熔断器，用电器C．电能表，总开关，熔断器，用电器D．电能表，熔断器，总开关，用电器2.将图中的电灯、开关和插座接入家庭电路中。
安全用电第一节家庭电路知识点一家庭电路的组成（1）基本组成：进户线、电能表、总开关（闸刀开关）、保险装置、插座、用电器。
（2）安装家庭电路的注意事项：①保险装置串联于干路火线上，保险丝应选择电阻率大、熔点低的材料制成，一般用铅锑合金；其额定电流应等于或稍大于电路中所有用电器正常工作时的总电流。
②控制电灯的开关要串联接在火线和电灯之间③灯泡的螺旋接零线，灯头接火线。
例题一：在家庭电路中，从进户线到用电器之间应有总开关、电能表和保险盒，它们的先后顺序是（）A.保险盒、电能表、总开关B.总开关、保险盒、电能表C.电能表、总开关、保险盒D.电能表、保险盒、总开关例题二：如图所示的是小明设计的四盏螺丝口白炽灯的安装图,其中正确的是( )A BCD知识点二火线和零线（1）试电笔①组成：笔尖金属体，高电阻，氖管，金属帽（金属笔卡）②作用：辨别火线和零线③使用：手一定要接触金属帽或金属笔卡（2）家庭电路故障所有用电器都不工作：干路（火线或零线）断路①保险丝未熔断只有某个用电器断路：该用电器所在的支路上发生断路电路中同时工作的用电器过多②保险丝熔断电路中某处发生短路例题一：如图所示是使用测电笔的几种用法示意图,其中正确的是( )A.甲与乙B.甲与丙C.丙与丁D.乙与丙例题二：小亮家中的所有用电器均不工作了,检查电路时发现保险丝没有烧断,用测电笔测试室内各处电路时,发现测电笔氖管都发光,下列四种故障,你认为正确的是( )A. 进户火线断路B. 进户零线断路C. 室内线路某处短路D. 室内某用电器短路例题三：电工师傅在帮某个家庭检修电路故障时,用一盏标有“”的完好灯泡(检验灯泡)取代保险丝接入电路,如图所示.电工师傅将其它用电器都断开,只保留了、两个灯泡所在支路,并经过一系列的操作,确定了故障是发生了短路.则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是( )A.只闭合开关S,正常发光B.只闭合开关S、时,和均发光,但都比正常发光暗C.只闭合开关S、时,正常发光,不发光D.同时闭合三个开关,正常发光,和均不发光知识点三：三孔插座和漏电保护器（1）三孔插座：左零右火中接地（2）漏电保护器：①作用：发生漏电时自动切断电路，防止触电。
专题九 电路安全问题中学物理电学内容中还涉及到电路安全问题,如用电器的额定值问题、元件接入电路安全问题、安全用电问题。
中考中,电路安全问题占有一定比例,出现频率较高。
电路安全试题主要以选择题、填空题出现。
电路安全考题多以选择题形式出现,尤其是多选题,具有一定难度。
解答时需要照顾到电路中各个元件都要在额定值范围内工作。
在分析问题时常常会因为需要考虑的因素过多而出现选择题漏选的问题,导致答案不准确。
一、电路安全的含义1.测量仪表安全问题：电压表、电流表在使用中,被测值不能超过仪表的量程。
2.滑动变阻器：通过滑动变阻器的电流不能超过其允许通过的最大电流。
3.额定值：所有用电器工作时,其电压和通过的电流不能超过其额定值。
二、解题思路1.串联电路中,取单个元件的正常电流的电流最小值作为电路最大电流。
2.并联电路中,取单个元件的正常电压的电压最小值作为电路最大电压。
一、欧姆定律 1.欧姆定律：导体中的电流与导体两端的电压成正比,与导体的电阻成反比。
2.公式：RU I ,其中：U 为电源电压,I 为通过导体的电流R 为导体的电阻。
注意：应用欧姆定律的公式进行计算时,一定要统一到国际制单位后再进行计算。
欧姆定律公式中的各个物理量具有同一性,即I,U,R 是对同一段导体、同一时刻而言的。
二、电气设备额定值1.额定电压：用电器正常工作时所需的电压,叫做额定电压。
如果实际电压比额定电压高很多,很可能损坏用电器；如果实际电压比额定电压低很多,用电器就不能正常工作,有时还会损坏用电器。
2额定电流：用电器在额定电压下流过的电流叫额定电流。
例如,若灯泡标有“3.8V 0.3A ”字样,“3.8V ”是该小灯泡的额定电压,“0.3A ”是该小灯泡的额定电流。
一般每个用电器都标有额定电压和额定电流值。
对用电器造成损坏的原因往往是电流过大,实际电流大于额定电流时,易损坏用电器,实际电流小于额定电流时,用电器不能正常工作,有时易损坏用电器。
家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。
2.进户线：零线和火线。
火线与零线之间有220 V电压，零线与大地之间电压为0。
3.电能表：用来计量电路所消耗的电能。
4.闸刀开关：控制整个家庭电路的通断。
5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。
(2)材料：熔点低、电阻(率)大。
(3)特点：保险丝越粗，熔断电流越大。
6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。
7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。
概括为“左零右火上接地”。
(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。
这样可以避免因用电器金属外壳带电而发生触电事故。
8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。
实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。
9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。
如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。
10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。
（2）不能用铜丝或铁丝替代保险丝。
专题31 安全用电问题1.家庭电路中电流过大的原因(1)发生短路。
(2)接入电路中的总功率过大。
这两个原因都可以使保险丝熔断。
此外,如果保险丝太细(额定电流过小),也容易烧坏。
2.安全用电电压越高越危险：由欧姆定律I=U/R可知,人体的电阻R一定,加在人体身上的电压越大,通过人体的电流就越大。
电流大到一定程度,人就会发生危险。
所以电压越高越危险。
（1）高压触电的两种方式：高压电弧触电、跨步电压触电。
（2）安全用电的原则：不接触低压(小于1000V)带电体,不靠近高压(大于1000V)带电体。
(3)雷电的路径往往经过地面上凸起的部分。
3.注意安全用电事项(1)在使用电器的生活,最好不要长时间连续使用,因为在长时间使用后,有可能会导致电器出现发热现象,并且在使用电器的时候,在电器周围,最好不要放置易燃物品。
(2)在使用家用电器的时候,最好不要用湿手拔插头或是插插头。
因为有可能会出现触电现象,一旦触电后,有可能会危及生命。
在接电线或是装插座的时候,最好请电工或是专业的人员进行组装或是修理。
(3)在使用插座时,最好不要把水滴入插座中,以免出现短路现象。
在宿舍或是单位,最好不要使用电磁炉等功率较大的电器做法,炖汤。
因为如果不按规定使用,有可能会出现火灾现象。
(4)当不使用电视,电脑,冰箱,空调的生活,最好把电器的插头拔掉,因为在晚上或是熟睡的生活,如果遇到下雨,打雷,如果不关闭这些电器的电源,有可能会导致电器受到雷击。
(5)在放置冰箱的时候,最好不要把冰箱紧贴墙壁放置,因为冰箱在制冷的过程中,会排出大量的热气,如果距离墙壁过近,会导致冰箱中的热气不容易排出,从而出现冰箱受潮的现象。
【例题1】(2020河南)如果家中有人触电,在不能立即切断电源的情况下,千万不能用手直接去拉触电者,可以用一些物品使触电者脱离带电体。
下列物品中不能使用的是( )A. 木擀面杖B. 橡胶手套C. 铝拖把杆D. 塑料凳子【答案】C【解析】有人触电应立即切断电源或用干燥的绝缘棒将导线挑开ABD．木擀面杖、橡胶手套、塑料凳子都属于干燥的绝缘体,可以利用它们来使触电者脱离带电体,故ABD不符合题意。
专题九 电路安全问题中学物理电学内容中还涉及到电路安全问题,如用电器的额定值问题、元件接入电路安全问题、安全用电问题.中考中,电路安全问题占有一定比例,出现频率较高.电路安全试题主要以选择题、填空题出现.电路安全考题多以选择题形式出现,尤其是多选题,具有一定难度.解答时需要照顾到电路中各个元件都要在额定值范围内工作.在分析问题时常常会因为需要考虑的因素过多而出现选择题漏选的问题,导致答案不准确.一、电路安全的含义1.测量仪表安全问题：电压表、电流表在使用中,被测值不能超过仪表的量程.2.滑动变阻器：通过滑动变阻器的电流不能超过其允许通过的最大电流.3.额定值：所有用电器工作时,其电压和通过的电流不能超过其额定值.二、解题思路1.串联电路中,取单个元件的正常电流的电流最小值作为电路最大电流.2.并联电路中,取单个元件的正常电压的电压最小值作为电路最大电压.一、欧姆定律 1.欧姆定律：导体中的电流与导体两端的电压成正比,与导体的电阻成反比.2.公式：RU I ,其中：U 为电源电压,I 为通过导体的电流R 为导体的电阻. 注意：应用欧姆定律的公式进行计算时,一定要统一到国际制单位后再进行计算.欧姆定律公式中的各个物理量具有同一性,即I,U,R 是对同一段导体、同一时刻而言的.二、电气设备额定值1.额定电压：用电器正常工作时所需的电压,叫做额定电压.如果实际电压比额定电压高很多,很可能损坏用电器;如果实际电压比额定电压低很多,用电器就不能正常工作,有时还会损坏用电器.2额定电流：用电器在额定电压下流过的电流叫额定电流.例如,若灯泡标有“3.8V 0.3A ”字样,“3.8V ”是该小灯泡的额定电压,“0.3A ”是该小灯泡的额定电流.一般每个用电器都标有额定电压和额定电流值.对用电器造成损坏的原因往往是电流过大,实际电流大于额定电流时,易损坏用电器,实际电流小于额定电流时,用电器不能正常工作,有时易损坏用电器.三、安全用电1.触电：触电的起因是人体直接或间接与火线连通.触电危险的真正原因是有较大的电流通过人体.因为人体是导体,当人体触及带电体时,有电流通过人体,电流对人体的危险性跟电流大小、通电时间长短等因素有关,通过人体的电流为8-10mA,人手就很难摆脱带电体,通过人体的电流达到100mA,只要很短时间,就会使人窒息,心跳停止,即发生触电事故时,电流越大,从触电到死亡的时间越短.（1）人体触电或引发火灾,都是由于电路中的电流过大造成的,从欧姆定律R U I =来考虑：① 电压越高越危险;② 防止电阻过小（如：湿手不能触摸开关和用电器,避免短路等）. （2）加在人体上但不会对人体造成危害的电压称为安全电压（≤36V ）.我国家庭电路电压为220V,动力电路电压为380V,高压输电线路电压可达105V.2.家庭电路中电流过大的原因：① 电路发生短路; ② 接入电路中的总功率过大.这两个原因都可以使保险丝熔断.此外,如果保险丝太细（额定电流过小）,也容易烧坏.3.安全用电常识（1）电压越高越危险：由欧姆定律R U I =可知,人体的电阻R 一定,加在人体身上的电压越大,通过人体的电流就越大.电流大到一定程度,人就会发生危险.所以电压越高越危险.（2）高压触电的两种方式：高压电弧触电、跨步电压触电.（3）安全用电的原则：不接触低压（小于1000V ）带电体,不靠近高压（大于1000V ）带电体.一、电气设备额定值【典例1】(2018`娄底)现有“220V100W ”的电灯泡一只,将它接在电压为“110V ”的电路中,实际功率为_____W,消耗1kWh 的电能可供它连续工作______h.【解析】家庭电路的电压和灯泡的额定电压相等,灯泡正常发光,根据P ＝UI 求出通过该灯泡的电流;根据P＝UI＝求出灯泡的电阻,再根据P＝UI＝求出接在电压为“110V”的电路中时的实际功率,根据P＝求出1kW•h的电能可供灯泡发光的时间.由P＝UI可得,灯泡正常发光时通过的电流：I＝0.45A;由P＝UI＝可得,灯泡的电阻：R ＝＝484Ω,若将它接在电压为“110V”的电路中时,灯泡的实际功率：P实＝＝25W＝0.025kW,由P＝可得,1kW⋅h的电能可供灯泡发光的时间：t＝＝40h.【答案】（1）25;（2）40.二、元件接入安全问题【典例2】（河南）在图所示的电路中,电阻R1=10Ω,R2=20Ω,电源电压保持不变.当开关S1、S3断开,S2闭合时,电流表的示数为0.2A.当开关S1、S3闭合,S2断开时,电流表的示数为A,R2的电功率为W.为了保障电路安全, 两个开关不能同时闭合.【解析】本题考查串并联电路的判断及规律.当开关S1、S3断开,S2闭合时,R1、R2串联,根据欧姆定律U=IR 得,电源电压是U=I（R1+R2）=6V.当开关S1、S3闭合,S2断开时,两电阻并联,电流表测通过干路的电流,I1=U/R1=6V/10Ω=0.6A ,I2=U/R2=6V/20Ω=0.3A,此时电流表的示数为0.6A+0.3A=0.9A;R2的电功率P=U12=6V×0.3A=1.8W;当开关S1、S2同时闭合时,电路出现短路,所以它们不能同时闭合.答案：0.9;1.8W;S1、S2.三、安全用电问题【典例3】（泰安）下列做法符合安全用电原则的是（）.A．家用保险丝熔断后,可用铁丝或铜丝代替;B．雷雨天气可以站在大树下避雨;C．选用插座时,所有家用电器都使用两孔插座;D．搬动电器前应断开电源开关【解析】①当家庭电路中发生短路或总功率过大时,会使导线发热而引发事故,故要有能自动切断电路的装置,这就是要安装保险丝的原因,保险丝在电流过大时发热自动熔断,切断电路,从而起到保护电路的作用;②发生雷雨时,雷电可以沿着高大的树木、建筑物进入地下;③三孔插座中多出一个专门用于接地的孔,目的是为了让金属外壳与大地相连,因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座;④安全用电的原则之一是不接触低压带电体.【解答】A、铜丝或铁丝的电阻小、熔点高,在电流过大时,产生的热量不容易达到熔点,因此不会熔断,起不到保险的作用.此选项不符合安全用电要求;B、雷雨天,雷电容易接触高的物体,雷雨天在大树下避雨容易发生触电,所以应避免在大树下避雨.此选项不符合安全用电要求;C、家用电器的金属外壳接地时,可避免因电器漏电时外壳带电,三孔插座中多出的一个孔是用来接地线的.所以有金属外壳的家用电器应该连接三孔插座.此选项不符合安全用电要求;D、搬动电器、更换灯泡时容易碰到金属部分,切断电源可以保证金属部分不带电.此选项符合安全用电要求.故选D.一、电气设备额定值1.（武汉）某同学利用图甲所示的器材测量小灯泡的电功率.实验中电源电压保持不变,滑动变阻器的规格为“100Ω、0.5A”,小灯泡的额定电压为2.5V.（1）如图甲所示,电路中还有两根导线没有连接,请你将电路连接完整.（要求：导线不允许交叉）（2）该同学连接好电路后,按正确的步骤进行实验.小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡的额定电流是 A,额定功率是W.（3）该同学继续进行实验,记录部分数据如下表所示,其中有一组数据明显存在错误,这组数据是（填数据序号）.剔除掉这组错误的数据,我们分析后可以得出实验中电源电压不会超过 V.数据序号 1 2 3 4 U/V 2.1 1.3 0.1 3.0I/A 0.26 0.11 0.05 0.30【解析】（1）灯的额定电压为2.5V确定电压表选用小量程与灯并联,由表中数据,电流表选用小量程与灯串联;（2）根据电流表选用小量程分度值读数,根据P=UI求小灯泡额定功率;（3）灯的电阻随温度的增大而增大;由欧姆定律I=,由表中数据分别求出4次实验的电阻大小分别找出不符合这个规律的实验;根据滑动变阻器的规格为“100Ω 0.5A的含义,灯与变阻器串联,变阻器连入电路中的电阻越大,总电阻越大,由欧姆定律,电路中的电流越小,根据第3次数据,由欧姆定律和串联电路电压的规律求出电源电压的范围.【解答】（1）灯的额定电压为2.5V,故电压表选用小量程与灯并联,由表中数据,电流表选用小量程与灯串联,如下：（2）该同学连接好电路后,按正确的步骤进行实验.小灯泡正常发光时,电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A,则小灯泡的额定电流是0.28A,额定功率是：P=UI=2.5V×0.28A=0.7W;（3）通过灯的电流随电压的增大而变大,根据P=UI,灯的功率变大,灯丝的温度升高,灯丝的电阻变大,即灯的电阻随电压的增大而增大;由欧姆定律I=,故R=,由表中数据知,4次实验的电阻大小分别为：R1=8.08Ω、R2=11.82Ω、R3=2.00Ω、R4=10.00Ω,而表中灯的电压大小关系时：U4＞U1＞U2＞U3,第2次灯的电阻却为最大,不符合这个规律,故数据是2;滑动变阻器的规格为“100Ω、0.5A”,表示变阻器的最大电阻为100Ω,允许通过的最大电流为0.5A,灯与变阻器串联,变阻器连入电路中的电阻越大,总电阻越大,由欧姆定律,电路中的电流越小,在第3次实验变阻器连入电路中的电阻最大,由欧姆定律,变阻器的电压小于：U3滑=I3R滑=0.05A×100Ω=5V,由串联电路电压的规律,电源电压：U总＜U3滑+U3=5V+0.1V=5.1V.故答案为：（1）如上;（2）0.28;0.7;（3）2;5.1.2.（孝感）为测量小灯泡的电功率,某实验小组选用了如图所示的电路图进行实验,其中小灯泡上标有““的字样灯丝的电阻随温度的升高而变大,电源的电压恒为,则( ).A. 当小灯泡正常发光时,电路中的电流为;B. 当小灯泡正常发光时,滑动变阻器与小灯泡两端的电压之比为4：5;C. 当小灯泡正常发光时,10min内电路消耗的总电能为300J;D. 当小灯泡两端的实际电压为额定电压的一半时,其实际功率大于【解析】A. 根据的变形式计算,当小灯泡正常发光时,电路中的电流为：,故A正确;B. 根据串联电路的分压特点,当小灯泡正常发光时,滑动变阻器两端的电压为：,所以滑动变阻器与小灯泡两端的电压之比为：,故B正确;C. 当小灯泡正常发光时,10min内电路消耗的总电能为：,故C错误;D. 当小灯泡两端的实际电压为额定电压的一半时,按灯丝电阻不变计算实际功率为：;在实际当中,当实际功率变小时,灯丝温度降低,灯丝的电阻变小,所以电压减小一半时,其实际功率会大于,故D 正确;故选ABD.3.（岳阳）如图,电源电压恒为4.5V,电流表的量程为“0~0.6A ”,电压表的量程为“0~3V ”,灯泡上标有“2.5V 、1.25W ”（不考虑灯丝电阻变化）,滑动变阻器R 的规格为“20Ω、1A ”.闭合开关,在保证电路安全的情况下,移动滑片P 的过程中（ ）.A ．电流表的示数最大为0.6A;B ．灯泡消耗的最小功率为0.12W;C ．电路消耗的最大电功率为2.7W;D ．滑动变阻器接入电路的最小电阻为4Ω.【考点】电压、电流和电阻.【解析】当小灯泡正常发光的功率为1.25W 时,通过灯泡的最大电流额额P 1.25W 额U 2.5V I 0.5A ===,电路消耗的最大总功率P 总=U 总I 总=4.5V ╳0.5A=2.25W. 灯泡的电阻灯灯U 2.5V 灯I 0.5A R 5===Ω. 电路中最小电阻总最大U 4.5V总I 0.5A R 9===Ω;灯泡与变阻器串联,变阻器接入电路的最小电阻R 变=R 总—R 灯=9Ω-5Ω=4Ω.变阻器接入电路最大电阻为20Ω,电路中最大电阻为R 总ˊ=R 灯+R 变ˊ=5Ω+20Ω=25Ω,电路中最小电流总最大U 4.5V 小R 25I 0.18A Ω===;灯泡消耗的最小电功率P 灯小=I 小2R 灯=（0.18A ）2×5Ω=0.162W.A．电流表的示数最大为0.6A,错误;B．灯泡消耗的最小功率为0.12W,错误,C．电路消耗的最大电功率为2.7W,错误;D．滑动变阻器接入电路的最小电阻为4Ω,正确.故选D.4.（泰安）如图所示,电源电压保持6V不变,电流表量程为0～0.6A,电压表量程为0～3V,定值电阻R1的规格为“10Ω、0.5A”,滑动变阻器R2的规格为“20Ω、1A”.闭合开关,为了保证电路安全,在变阻器滑片移动过程中,下列说法正确的是（）.①电阻R1消耗电功率允许的变化范围为0.4W～0.9W;②电流表示数允许的变化范围为0.2A～0.5A;③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω;④电路消耗总电功率允许的变化范围为1.8W～3WA．只有①和③B．只有①和④C．只有②和③D．只有②和④【解析】由图知,定值电阻和滑动变阻器串联,电流表测量电路电流,电压表测量定值电阻两端电压.①已知电流表选择的量程和定值电阻规格,可以确定电路最大电流;已知电压表选择的量程,可以确定定值电阻两端最大电压;电路电流最大时,定值电阻消耗的功率最大;电路电流最小﹣﹣总电阻最大时,消耗的功率最小.据此确定定值电阻消耗功率的变化范围及电路电流变化范围;②电路电流最大时,滑动变阻器接入电路电阻最小;电流最小时,滑动变阻器接入电路电阻最大.据此确定滑动变阻器接入电路电阻范围;③已知电源电压和电路最大、最小电流,利用公式P=UI确定电路消耗的总功率的变化范围.【解答】①、电压表示数为3V时,电路电流为I1===0.3A;而电流表选择的是0﹣0.6A量程,所以电路最大电流为I=0.3A.此时R1消耗的功率为P1最大=U1I1=3V×0.3A=0.9W;当滑动变阻器全部串联在电路中时,R=R1+R2=10Ω+20Ω=30Ω,此时电路电流为I′===0.2A,此时R1消耗的功率为P1最小=I′2R1=（0.2A）2×10Ω=0.4W.所以阻R1消耗功率允许的变化范围为0.4W～0.9W．选项①正确;②、由上知,电流表示数允许的变化范围为0.2A～0.3A．选项②错误;③、当电路电流最大为I=0.3A时,电路总电阻为R最小===20Ω,所以滑动变阻器接入电路电阻为R2最小=R﹣R1=20Ω﹣10Ω=10Ω.所以R2接入电路的阻值允许变化范围为10Ω～20Ω．选项③正确;④、整个电路消耗的最小功率为P总小=UI最小=6V×0.2A=1.2W;最大功率为P总大=UI最大=6V×0.3A=1.8W.所以电路消耗总功率允许的变化范围为1.2W～1.8W．选项④错误.故选A.5.（成都）如图所示,电热水壶上标有“220V 1800W”,小明发现烧水过程中热水壶的发热体部分很快变热,但连接的电线却不怎么热,是因为导线的电阻比发热体的电阻.在额定电压下,烧开一壶水用时3min20s,这段时间内电热水壶发热体产生的热量为J.【解析】热水壶的发热体与电线串联,通过它们的电流及时间相等,但热水壶的发热体的电阻比电线的电阻大得多,由焦耳定律Q=I2Rt可知,热水壶的发热体比电线产生的热量就多得多,所以电热丝很热,但与之相连的电线却不怎么热;在额定电压下,烧开一壶水用时3min20s,这段时间内电热水壶发热体产生的热量：Q=Pt=1800W×（3×60s+20s）=3.6×104J.故答案为：小;3.6×104.6．（达州）两个标有“5Ω、1A“和“10Ω、0.6A”的定值电阻,将它们串联起来使用时等效电阻为Ω,电源电压最多为 V;若将它们并联时干路电流最大是 A.【解析】（1）（2）串联电路电流处处相等;为了不损坏电阻,比较两电阻允许通过的最大电流,选其中较小的电流;然后根据串联电路电阻的特点求出总电阻,再利用U=IR即可求出电源电压的最大值;（3）并联电路两端电压相等;为了不损坏电阻,根据U=IR分别求出各电阻两端允许的最大电压,然后比较,选其中较小的电压,再利用I=分别求出各支路电流,最后利用并联电路电流的特点求出干路上允许的最大电流.【解答】（1）串联电路的等效电阻（总电阻）等于各个电阻之和,所以R=R1+R2=5Ω+10Ω=15Ω;（2）由题知,两电阻允许通过的最大电流分别为：I1=1A,I2=0.6A,则I1＞I2,因串联电路电流处处相等,所以为了不损坏电阻,串联电路中的最大电流为0.6A;则电源电压的最大值：U大=I大（R1+R2）=0.6A×（5Ω+10Ω）=9V;（3）两电阻两端允许的最大电压分别为：U1=I1R1=1A×5Ω=5V,U2=I2R2=0.6A×10Ω=6V,比较可知U1＜U2 ,为使两电阻都不烧坏,则电路两端允许加的最大电压是5V;此时通过R1电阻的电流为1A,通过R2电阻的电流：I2′===0.5A,则并联电路中干路上允许的最大电流为：I大′=I1+I2′=1A+0.5A=1.5A.故答案为：;15;9;1.5A.7.（临沂）如图所示,电源电压恒为3V,灯泡L标有“3V、1.5W”字样（不计温度对灯丝电阻的影响）,滑动变阻器R最大阻值为30Ω,电压表量程“0﹣3V”,电流表量程为“0﹣0.6A”.在电路安全的情况下,下列判断正确的是（）.A．灯泡L正常发光时的电阻为10Ω;B．只闭合开关S,滑动变阻器的取值范围只能是0﹣10Ω;C．只闭合开关S,该电路的最大功率是2.5W;D．将滑片P移到R的最左端,闭合开关S、S1,电流表示数为0.6A【解析】A、由P=UI=可得,灯泡正常发光时的电阻：R L===6Ω,故A错误;BC、只闭合开关S时,滑动变阻器R与灯泡L串联,电压表测R两端的电压,电流表测电路中的电流,当滑动变阻器接入电路中的电阻为零时,此时电压表的示数为零,灯泡两端的电压等于电源电压3V, 通过灯泡的电流：I L===0.5A＜0.6A,则电路中电流最大为0.5A,电路的最大功率为：P大=UI大=3V×0.5A=1.5W,故C错误;电源电压为3V,电压表量程“0﹣3V”,当变阻器接入电路中的阻值最大时,电流最小,两电表都是安全的,所以,滑动变阻器的取值范围是0～30Ω,故B错误;D、将滑片P移到R的最左端,闭合开关S、S1,滑动变阻器R与灯泡L并联,电压表测导线两端的电压,电流表测干路中的电流,因灯泡两端的电压仍然为3V,则通过小灯泡的电流：I L=0.5A;通过滑动变阻器的电流：I R===0.1A,则电流表的示数：I′=I L+I R=0.5A+0.1A=0.6A,故D正确;故选D.二、元件接入安全问题1.（滨州）如图所示,把标有“6V、6W”字样的灯泡L接入电源电压恒为9V的电路中,为使灯泡L正常发光,需要串联的定值电阻R0= .【解析】由灯泡的铭牌可知,灯泡正常发光的电压6V,额定功率为6W,由P=UI可得,灯泡正常发光时的电流：I L===1A;由图可知,灯泡L与电阻R0串联,当灯泡正常发光时,因串联电路的总电压等于各部分电路两端电压之和,所以R0两端的电压：U R=U﹣U L=9V﹣6V=3V;串联电路中电流处处相等,所以I R=I L=1A,则R0的阻值为：R0===3Ω.答案：3Ω.2．（泸州）如图所示的电路,电源电压恒为9V,电压表量程为0～6V,滑动变阻器R的规格为30Ω、1A”,灯泡L标有“6V、3W“字样.闭合开关S,滑动变阻器的滑片P移动时,要求两电表示数均不超过所选量程,灯泡两端的电压不超过额定值,不考虑灯丝电阻变化,在全部满足以上条件的情况下,电流表的量程应选最恰当（选填“0～0.6A”或“0﹣3A“）,滑动变阻器接人电路中的最小阻值应为Ω;电路中电流的最小值应为 A.【解析】由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流.（1）根据P=UI求出灯泡的额定电流,然后与滑动变阻器允许通过的最大电流相比较确定电路中的最大电流,据此确定电流表的量程,此时滑动变阻器接入电路中的电阻最小,根据欧姆定律求出灯泡的电阻和电路的总电阻,利用电阻的串联求出滑动变阻器接入电路的最小阻值;（2）由串联电路的分压特点可知,当电压表的示数最大时电路中的电流最小,根据串联电路的电压特点求出灯泡两端的电压,根据串联电路的电流特点和欧姆定律求出电路中的最小电流.【解答】由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流.（1）由P=UI可得,灯泡的额定电流：I L===0.5A,因串联电路中各处的电流相等,且滑动变阻器允许通过的最大电流为1A,所以,电路中的最大电流I大=I L=0.5A,则电流表的量程为0～0.6A,此时滑动变阻器接入电路中的电阻最小,由I=可得,灯泡的电阻和电路的最小总电阻分别为：R L===12Ω,R总小===18Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路的最小阻值：R小=R总小﹣R L=18Ω﹣12Ω=6Ω;（2）由串联电路的分压特点可知,当电压表的示数最大为U R=6V时,变阻器接入电路的阻值最大,电路中的电流最小,因串联电路中总电压等于各分电压之和,所以,此时灯泡两端的电压：U L′=U﹣U R=9V﹣6V=3V,则电路中的最小电流：I小===0.25A.故答案为：0～0.6A;6;0.25.3.（2017•云南）小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则（）.A．两表都可能被烧坏; B．两表都不会被烧坏;C．电流表不会被烧坏; D．电压表不会被烧坏,电流表可能被烧坏【解析】电流表的电阻很小,相当于一段导线,将电压表和电流表位置接反了,电流表直接接到电源两极上,电路就是短路.将电压表和电流表位置接反了,如图所示,此时电流表直接接到电源两极上,造成电源短路;通过电流表的电流会很大,电流表将被烧坏;由于是电源短路,没有电流通过电压表,所以,电压表不会烧坏.故选D.4.（2017•济宁）两个相同的小灯泡串联起来接入电路中,正常工作.如果其中一只灯泡发生了断路,另一只灯泡也不能工作.用一根导线或电压表与其中一只小灯泡并联,就能检测出发生断路的小灯泡.你认为用（选填“导线”或“电压表”）检测更好些,理由是.【解析】选择器材接入电路判断用电器故障时,应该使接入的器材和原电路安全,不能造成短路.要检验灯泡故障,需要将所选器材与其中的一只灯泡并联.如果选择导线,可能会造成另一灯泡两端电压过高,从而烧坏灯泡.所以不能选择导线,用电压表更好.【答案】电压表;如果选择导线,可能会造成另一灯泡两端电压过高,从而烧坏灯泡.5.（2017·大庆）如图（a）所示的电路中,电源电压保持不变,闭合开关S后,滑动变阻器的滑片P由B端移动到A 端时,测得电阻R 1两端的电压与通过电阻R 1的电流变化关系如图（b ）所示.（1）求电源的电压U 和滑动变阻器的最大阻值R m .（2）当电流I=1.0A 时,求电阻R 1与R 2消耗的功率之比P 1：P 2.（3）写出电压表V 2的示数与通过电阻R 2的电流变化关系式,并写出V 2大小的变化范围.【解析】（1）由电路图可知,当滑片P 在A 端时,只有电阻R 1接入电路,此时电阻R 1的电压最大,由I ﹣U 图象找出电压所对应的电流,由欧姆定律可以求出电阻R 1的阻值;由电路图可知,当滑片P 在A 端时,只有电阻R 1接入电路,电阻R 1两端的电压等于电源电压,由I ﹣U 图象可以求出电源电压;由电路图可知,当滑片在B 端时,滑动变阻器阻值全部接入电路,此时电阻R 1两端电压最小,由I ﹣U 图象找出流过电路的电流,由串联电路特点及欧姆定律可以求出滑动变阻器的最大阻值.（2）根据P=UI,分别求出电阻R 1与R 2消耗的功率,可得功率之比P 1：P 2.（3）由图可知V 2并联在滑动变阻器R 2两端,当R 2短路时电压最小;当R 2全部接入时电压最大,根据串联电路的规律可求得V 2的电压.【答案】解：（1）当P 在A 端时,只有电阻R 1接入电路,此时电阻R 1的电压最大,由I ﹣U 图象可知,电阻R 1两端电压U 1=6V,电路电流I 1=1.5A,电阻R 1的阻值：Ω===45.16111AV I U R ; 由电路图可知,当P 在A 端时电源电压加在R 1上,由I ﹣U 图象可知,电源电压U=U 1=6V;当P 在B 端时,滑动变阻器全部接入电路,总电阻最大,电流最小,由I ﹣U 图象可知电路电流是I=I 1′=0.5A; 此时电路总电阻：Ω=='=125.06AV I U R 总,则滑动变阻器R 2的最大阻值：R m=R总﹣R l=12Ω﹣4Ω=8Ω.（2）当电流I′=1.0A时,由图象可得,U1=4V,电阻R1与R2串联,则R2两端的电压：U2=U﹣U1=6V﹣4V=2V,电阻R1与R2消耗的功率分别为：P1=U1I″=4V×1.0A=4W;P2=U2I″=2V×1.0A=2W;电阻R1与R2消耗的功率之比P1：P2=4W：2W=2：1.（3）V2测滑动变阻器R2的电压,由串联电路的电压特点和欧姆定律可得,电压表V2的示数与通过电阻R2的电流变化关系式：U2=U﹣IR1 =6V﹣I×4Ω;当P在A端时,V2的示数为0V;当P在B端时,R1两端电压最小,由图象可知U R1=2V,则U2=U﹣U R1=6V﹣2V=4V;所以电压表V2示数的变化范围为：0V～4V.答：（1）电源的电压U是6V,滑动变阻器的最大阻值R m是8Ω;（2）当电流I=1.0A时,求电阻R1与R2消耗的功率之比P1：P2是2：1;（3）写出电压表V2的示数与通过电阻R2的电流变化关系式是U2=U﹣IR1 =6V ﹣I×4Ω;V2大小的变化范围是0V～4V.三、安全用电问题1．（2019·益阳）我国家庭电路的电压是 V,现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的（选填“前面”、“后面”、“前后都可以”）.【解析】我国家庭电路的电压是220V;在家庭电路的进户布局中,电能表测家庭电路所消耗的电能,总开关一定要安装在电能表之后.故答案为：220;后面.2.（潍坊）“珍爱生命,注意安全”是中学生应具备的基本安全意识.下列关于安全用电的说法正确的是（）.A．只要不接触高压设备就不会触电;B．使用测电笔时,手指不能接触笔尾金属体;C．电灯的开关可以接在零线和灯泡之间;。
