例题.如图所示的电路中，闭合开关S后，发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是( )A．L1断路 B．L2断路 C．L1短路 D．L2短路解析：电压表若串联在电路中相当于断路，所以用电器不工作，电流表示数几乎为0，电压表测的是电源电压。

题中电压表并联在L1的两端，所以只有L1断路才会串联进电路。

选A1.如图电路中电源电压不变，闭合开关S后，灯泡L1和L2都发光．一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V，的示数变小，V2的示数变大，则产生这一现象的原因是( )A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路2.如图所示电源电压为3 V的电路，闭合开关。

灯泡不亮，电流表示数几乎为零，电压表示数接近3 V．出现此现象的原因可能是( )A．电流表断路 B．灯座短路 C．开关接触不良 D．a—b—c段有断路3.在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B.灯L短路 C．电阻R断路． D.电阻R短路4.如图电源电压不变，开关S闭合时，灯L1和L2能正常发光．突然，其中一只灯泡的灯丝烧断。

则电表读数变化情况是( )．A．两电表读数都变大 B．两电表渎数都变小C．电压表读数不变，电流表读数变大 D．电压表读数不变，电流表读数变小5.如图所示，已知灯L处发生了断路或短路故障。

在不拆开电路的情况下，利用一个电压表可快速对该故障进行判断。

具体做法是：将开关断开，把电压表接在A、B两点间，如果电压表有示数，则灯L 路；如果电压表无示数，则灯L 路。

6.如图所示的电路中，当开关S闭合后，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表的示数为零，电压表的示数为3V，则电路的故障可能是( )。

A．灯泡断路 B．电流表断路 C．变阻器断路 D．开关接触不良7.在“用电流表测电流”的实验中，某同学连接的电路如图所示。

专题复习(七) 电路故障分析1．(泰安中考)如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是( )A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路2．如图所示电路，电源电压为12 V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12 V，则电路发生的故障可能是( )A．开关接触不良 B．电流表断路 C．滑动变阻器断路 D．灯泡断路3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是( )A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路第3题图4．如图所示是测定小灯泡电功率的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因不可能是( )A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大5．小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光．造成此现象的原因不可能是( )A．L2开路B．L2的电阻相对太小C．L2的额定功率相对太大D．L2的实际电压相对太小6．(日照中考)如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿，亮灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零．由此可判断电路的故障是( )A．灯L1断路 B．灯L2短路 C．灯L2断路 D．开关S接触不良7．(泰安中考)小强同学在探究串联电路电流规律的实验中，按下图连接好电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是( )A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路8．(潍坊中考)在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表检测故障发生的位置，小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明( )A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良9．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是( )A．电灯灯丝断了 B．cd间某处断路 C．ab之间某处断路 D．开关处短路10．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．开关处出现短路 B．小灯泡灯丝断了 C．小灯泡接触不良 D．电池两端电压过低11．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝未烧坏，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是( )A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了12．天佑的妈妈从市场买了一只廉价台灯，装上“220 V25 W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是( )A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路13．如图所示的照明电路，闭合开关S，灯泡L不亮，用试电笔分别测试a、b、c三点氖管均发光，又利用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是( )A．灯泡的灯丝断了 B．导线b、c间断路 C．插座内部短路 D．进户零线断路14．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是( )A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路15．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是( )A．灯泡被短路B．电源断路C．灯泡的阻值太大D．铅笔芯的总阻值太大16．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B17．某同学利用如图所示电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )A．小灯泡L1发生短路B．小灯泡L2发生短路C．电流表使用的量程小了D．电流表的接线柱接反了18．小明同学按照如图所示的电路研究串联电路中电流、电压的特点，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是( )A．L1断路 B．L1短路 C．L2断路 D．L2短路19．暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是( )A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路20．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220 V 的白炽灯，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定( ) A．电路安装正确B．电路安装不正确，某处短路C．电路安装不正确，某处有断路D．条件不足，无法判断21．在家庭电路中，有一盏白炽灯的连接如图，闭合开关，电灯不亮．下列关于电路故障的判断错误的是( )A．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能断路B．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能短路C．若用试电笔接触A至F各点时氖管都发光，零线断路D．若用试电笔接触A至F各点时氖管都不发光，火线断路22．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是(电流表的量程较大)__________________．23．(漳州中考)如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________V；—段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是____________________________________________________________________．24．如图所示，小明在做研究串联电路电流的特点的实验中，闭合开关后，发现电流表无示数，灯L1与L2不发光，线路中可能有一处断路．已知开关S没有问题，现在小明手中只有一个电流表，采取以下步骤检查线路故障．请你帮他分析各步实验的道理．(1)用电流表将c、e连接起来，如果检测用的电流表有示数，说明____________________．(2)用电流表将c、b连接起来，如果灯L2亮了，则说明____________________；如果灯L2不亮，则说明__________________________．25．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5 V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为 4.5 V．造成该现象的原因是__________________________________．26．如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．(不考虑灯L和电阻R同时出现故障的情况)(1)该电路中存在的故障可能是________或______________________．(2)为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是___________________________；若电流表无示数，说明故障是_____________________________________________．27．小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6 V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6 V，由此判定灯________(填“L1”或“L2”)开路，用电压表测b、c两点间的电压，示数为________V.参考答案1．A 2.D 3.D 4.A 5.A 6.C7.A8.B9.B10.A11.C12.C13.D14.D15.C16.D17.C 18.D19.B20.B21.B22.灯L1断路23.1.6 灯L2开路(L2接触不良，灯丝烧断等24.(1)c与e之间断路(2)c与b之间断路c→b之外电路断路25.滑动变阻器接入电路的电阻为零26．(1)灯泡短路电阻R断路(2)灯泡短路电阻R断路27.L10。

初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子,1 闭合开关发现只有一盏灯亮。

故障分析:既然有灯亮～说明电路是通路的～那盏不亮的灯可能被短路了。

例:如图当闭合开关时，L1 亮，L2 不亮。

电压表和电流表均有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路b【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。

电压表无示数，电流表有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路a【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。

故障分析:既然所有灯都不亮了～说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法:用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因。

电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。

电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。

例: 如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( )A、开关 S 接触不良;B、灯 L1 断路;C、灯 L2 短路;D、灯 L2 的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析:,以电路中两盏为例子,1闭合开关发现只有一盏灯亮。

故障分析:既然有一灯亮～说明这一灯亮的电路是通路的～那盏不亮的灯一定是开路。

【中考复习专题九】故障电路题串联：如果是串联电路发生故障，一般电路中电流变大的是短路，电路中没有电流的是断路.如图9—1所示，有四种可能：第一种，R1断路，U1＝U(变大）,U2＝0(变小），I＝0(变小）。

第二种，R1短路，U1＝0（变小）,U2＝U（变大），I＝U/R2（变大）。

第三种，R2断路，U1＝0（变小），U2＝U(变大），I＝0(变小)。

第四种，R2短路,U1＝U(变大）,U2＝0（变小）,I＝U/R l（变大）。

并联:如果是并联电路发生故障，初中物理只考断路（短路会导致电源短路,一般不考）,一般电流减小或用电器不工作的支路就是断路的位置。

如图9—2所示，有两种可能：第一种，R1断路,I1＝0（变小）,I2（不变），I（变小），U（不变）.第二种，R2断路，I2＝0（变小），I1（不变）,I(变小），U（不变).通过以上分析可以得到，对于电路故障分析题，如果题目中所给的是一个复杂电路，先要进行电路简化,看清是串联电路还是并联电路，分清各电表测量的对象，然后再根据各电学物理量的变化情况,分析、判断出故障的原因。

历年考题评析【例l】(2007中考抽测卷）在如图所示的电路中,电源电压不变。

闭合电键S，电路正常工作。

一段时间后，两电表同时发生同向偏转,则下列判断中正确的是（)A．灯L一定断路B．电阻R可能断路C．电阻R可能短路D．灯L一定熄灭【例2】(2007虹口区）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作.过了一会儿，两灯中有一灯熄灭,三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A．一定是灯L1断路，电流表A1的示数变小B．一定是灯L2断路，电流表A2的示数变小C．可能是灯L2短路,电压表V的示数变小D．可能是灯l1短路,电压表V的示数变小【例3】（2006中考题）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（) A．一定是灯L断路，电流表的示数变小B．一定是电阻R断路，电流表的示数变小C．可能是灯L短路，电压表的示数变大D．可能是电阻R短路，电压表的示数变大【例4】（2005中考题）在如图所示的电路中，电源电压保持不变。

九年级物理电路分析经典题型一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）第1题第2题第3题第4题A．S l断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，L l、L2并联D．S1闭合，S2、S3断开，L1、L2串联2．如图所示，对如图电路分析正确的是（）A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合B．如果S1，S2，S3都闭合，则L1，L2，L3是并联C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，3．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4．如图所示电路，下列分析正确的是（）A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联C．闭合S1、S3时L3短路D．L1无法单独工作5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6．下列是对如图所示电路的一些分析，其中正确的是（）第6题第7题第8题第9题A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________ （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：_________ ；乙：_________ ．第11题第12题12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________ ，根据公式_________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________ ，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________ ．（3）有无危害？答：_________ ．理由是：_________ ．参考答案与试题解析一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）A．S l断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，L l、L2并联D．S1闭合，S2、S3断开，L1、L2串联考点：串联电路和并联电路的辨别；电阻的串联；电阻的并联．专题：电流和电路；电压和电阻．分析：本题的关键是根据选项中描述的开关通断情况，准确判断电路的串并联，进而得出总电阻大小的变化．解答：解：A、S l断开，S2、S3闭合，电路为两灯并联，根据并联电阻越并越小的规律，此时电路中的总电阻最小，故A说法错误，不合题意；B、S3断开，S1、S2闭合，灯L2被短路，此时电路为L1的简单电路，其电阻不是最小的，故B说法错误，不合题意；C、S3闭合，S1、S2断开，电流无法回到电源的负极，是断路，故C说法错误，不合题意；D、S1闭合，S2、S3断开，L1、L2串联在电路中，电流只有一条通路，故D说法正确，符合题意．故选D．点评：本题主要是通过读图，结合开关的通断情况，对电路的连接特点作出判断，难度不大，但判断时需要细心，必要时可画出等效电路图．2．如图所示，对如图电路分析正确的是（）A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合B．如果S1，S2，S3都闭合，则L1，L2，L3是并联C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，考点：串、并联电路的设计．专题：图析法；电流和电路．分析：串联电路是指两灯顺次连接的电路；并联电路是指两灯并列连接的电路；短路是指导线将电源两极直接连在一起或用导线将用电器两极直接连在一起；根据电路的特点和开关的状态进行分析．解答：解：A、S1、S2断开，S3闭合时，电流从电源的正极出发依次经过三个灯泡回到电源的=负极，所以此时L1、L2、L3串联，故A正确；B、如果S1、S2，S3都闭合时，电流从电源的正极出发，分别经过三灯泡后汇合回到电源的负极，所以三灯泡并联，故B正确；C、闭合开关S2、S3，断开开关S1时，电流从电源的正极出发经L1后回到电源的负极，L2、L3灯泡短路、不能发光，所以只有L1发光，故C正确；D、闭合开关S1、S3，断开开关S2时，电流从电源的正极出发经L3后回到电源的负极，L1、L2灯泡短路、不能发光，所以只有L3发光，故D正确．故选ABCD．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．3．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象考点：串联电路和并联电路的辨别；电路的三种状态．专题：错解分析题；图析法．分析：串联电路是指元件顺次连接的电路；并联电路是指元件并列连接的电路．根据串并联电路的特点和开关的状态进行分析．解答：解：A、当断开S l、S2，闭合S3时，R1与R2为顺次连接，是串联，故A选项正确；B、当断开S3，闭合S1、S2时，R1与R2为并列连接，是并联，故B选项正确；C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；D、只要同时闭合S l、S3，电流从正极流出通过S1，S3直接流入电源负极，形成电源短路，故D选项正确．故选C．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．4．如图所示电路，下列分析正确的是（）A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联C．闭合S1、S3时L3短路D．L1无法单独工作考点：串联电路和并联电路的辨别；电路的动态分析．专题：错解分析题．分析：结合题目中的电路图，让电流从电源正极出发，按四个选项中的开关组合判断电路的连接情况．解答：解：A、闭合S1、S2，S3断开时，L1、L2串联，然后再与L3并联，故A选项错误；B、闭合S1、S2、S3时，S3闭合，灯泡L1被短路，灯泡L2、L3并联连入电路，故B选项错误；C、闭合S1、S3时，灯泡L2、L3并联连入电路，由于S2的断开，灯泡L1未连入电路，故C选项错误；D、电流从电源正极出发，必须先经过灯泡L2或L3再进L1，即灯泡L1必须与灯泡L2或L3串联连接，所以L1无法单独工作，则D选项正确．故选D．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的考点：电流表的使用；电压表的使用．专题：应用题．分析：电流表内阻很小，电压表内阻很大．当电流表与灯串联时，灯正常发光；并联时，灯泡短路，所以电流表相当于一根导线．当电压表与灯并联时，灯正常发光；串联时，灯不发光，所以电压表相当于断路．解答：解：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故选D．点评：简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到，尤其是将复杂的电路进行简化时，是解决问题的关键．6．下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压考点：串联电路和并联电路的辨别；电流表的使用；电压表的使用．分析：解决此题，需要知道电流表与所测电路串联．电流表的电阻很小，相等于导线．可以根据电流的走向判断电路的连接方式．解答：解：分析图可知，电流存在两条回路，所以灯L1、L2并联．通过灯L1和L2的电流都通过A2，所以A2测R1和R2的总电流；A1测量灯L2中的电流；电压表既测量并联电路两端电压，又测量电源电压．故选C．点评：此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路图知，两只灯泡串联，电压表测量灯泡L2两端电压，电流表测量电路电流．闭合开关电压表有示数，说明串联部分是通路；电流表指针几乎不动，说明电路电流特别小．解答：解：A、如果灯泡L1短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；B、如果灯泡L1断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C、如果灯泡L2短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D、如果灯泡L2断路，电压表测量电源电压，指针会明显偏转；电路电流特别小，指针几乎不动．此选项符合题意．故选D．点评：电路故障问题，是电学实验经常出现的问题，也是物理试题考查的热点、难点．将选项代入题目中时，如果有一项不符合题意（如灯泡是否发光，电流表电压表有无示数），此选项即可排除．8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路考点：电流表、电压表在判断电路故障中的应用．专题：应用题；欧姆定律．分析：（1）电流表有示数，说明电路是通路，没有断路；电流表没有示数，说明电路是断路．（2）电压表有示数，说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路；电压表无示数，说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路．解答：解：A、若电流表无示数，电压表有示数，即说明该电路是断路，同时电压表有示数，即表明电压表测得是电源的电压，故说明电压表能与电源的两极相连，即只能是与电压表并联的R1断路，故A正确，B错误；C、若电流表无示数，电压表无示数，即说明该电路是断路，且电压表无示数，即表明电压表不可能与电源相连，故此时应是电压表两接线柱与电源两极间的某一位置发生了断路，故该选项说则R2断路是有可能的，故该选项正确；D、若电流表有示数，电压表无示数，即说明该电路是通路，且电压表无示数，即表明此时电压表测的是导线的电压，故此时R1短路，故该选项也是正确的．故选ACD．点评：（1）用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了；（2）用电流表判断故障时，若电流表有示数，说明电路是通路，若无示数，说明电路是开路．9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响考点：串联电路和并联电路的辨别．分析：当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作．解答：解：如图所示的电路，当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作，所以A、B、D 不符合题意，只有C符合题意；故选C．点评：解决此类电路图分析问题时，要注意短路现象．10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮考点：实际功率．专题：应用题；电与热、生活用电．分析：灯泡的亮暗取决于灯泡的实际功率；由灯泡铭牌可知灯泡的额定电压和额定功率，由电功率的变形公式R=可以求出两灯泡的电阻；利用串联电路的电流特点可知两灯泡串联时通过的电流相等；再根据电功率公式P=I2R比较两灯泡的实际功率大小，从而判断两灯泡的亮暗情况．解答：解：∵P=，∴两灯泡的电阻分别为：R甲===86.4Ω，R乙===28.8Ω；∵甲、乙两灯泡串联，∴R甲＞R乙，通过它们的电流相等，∵P=I2R，∴P甲实＞P乙实，甲灯泡较亮；故选A．点评：本题考查了串联电路的电流特点和电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小和灯泡铭牌含义的理解与掌握．二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该断开（填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：正负接线柱接反；乙：所选量程过小．考点：探究串并联电路中的电流特点实验．专题：探究型实验综合题．分析：（1）连接电路时，为了保护电路，开关必须要断开．（2）使用电流表时，要注意以下原则：①电流表要串联在电路中（否则短路）；②电流要从“+“接线柱入，从“﹣“接线柱出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上．解答：解：（1）在连接电路的过程中，开关必须处于断开状态，目的是保护电路．（2）指针反向偏转，正负接线柱接反；指针偏转很大，超过量程，所选量程过小．故答案为：（1）断开；（2）正负接线柱接反；所选量程过小．点评：本题目考查了电流表和电路连接时的注意事项，根据实验中电流表可能出现的错误，利用所学知识去解释其原因，看学生对相关知识掌握的扎实性．12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率过大，电路中的总电流过大，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图．考点：实物的电路连接；电功率与电压、电流的关系．专题：应用题；作图题；电能和电功率．分析：（1）保险丝熔断，说明家庭电路中有过大电流通过．家庭电路中造成电流过大的原因有两个：①用电器的总功率过大，②发生短路．（2）由电路图可知，两灯泡并联，开关位于干路控制整个电路，然后与电源组成电路．解答：解：（1）使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率越大，电路中的总电流越大，导致保险丝烧断．（2）由电路图可知，两灯泡并联，开关位于干路，然后与电源组成电路，如下图所示：故答案为：（1）过大；I=；电压；过大；过大．Word 精品文档，可编辑，欢迎下载 （2）如上图所示．点评： 本题考查了造成电流过大的原因和实物电路图的连接，夏天炎热，家庭大功率用电器多，注意交叉使用，防止用电器的总功率过大．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答： 这个错误会导致小灯泡L 2不亮 ．（3）有无危害？答： 可能有危害 ．理由是： 因为如果通过电流表的电流超过量程就会损坏电流表 ．考点： 探究串并联电路中的电流特点实验；实物的电路连接；电流表的使用．专题： 实验题；作图题；简答题．分析： （1）要解决此题，需要掌握电流表的使用规则：要串联在电路中；电流要从正接线柱流入，负接线柱流出；量程选择要正确．（2）要解决此题，需要知道电流表的电阻很小，相当于导线．若电流表与用电器并联，则用电器被短路，不工作．（3）若电流值超过电流表的量程，将会损坏电流表．解答： 解：（1）从图上可知，电流表与灯L 2并联了．应串联在电路中．故答案为：（2）由于电流表的电阻很小，所以将电流表与L 2并联，L 2将被短路而不亮．故答案为：这个错误会导致小灯泡L 2不亮．（3）由于L 2被短路，所以造成电路中的电阻减小，电流变大，若通过电流表的电流超过它的量程，将会损坏电流表．故答案为：可能有危害．因为如果通过电流表的电流超过量程就会损坏电流表．点评： 此题是探究并联电路的电流特点，主要考查了电流表的使用规则．要知道电流表的电阻很小，若并联在电路中将会造成短路．。

电路故障分析（一)电压表、电流表固定测试以下图所示的电路图为例，从电压表的示数着手，可以得到如下所示的故障分析表：说明：①由于电压表和灯L1并联,所以L1所在的支路不在干路之列。

②当电压表串联接入电路中时，因电压表的电阻远远大于灯泡的电阻，根据串联电路的分压作用,电压表两端的电压也将远远大于灯泡的电压，一般认为等于电源电压.③上表中没有考虑电压表和电流表坏了的情况。

从表中可以看出,不同的故障对应有不同的现象，所以我们可以根据外在的现象来判断内在的故障。

在用上表来解题时，重要的是理解原因和现象的因果关系而不是死记硬背。

例1:在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度不动，电压表指针则有明显偏转，该电路中的故障可能是（)A．电流表坏了B．灯泡Ｌ1的灯丝断了C．两个灯泡都断路D．灯泡Ｌ2的灯丝断了【分析】“电压表指针则有明显偏转"意指电压表的示数已等于电源电压,再结合“灯不亮、电流表的指针几乎指在‘0’刻度不动"的现象，可知此故障的原因应为表中的第5种情况。

故选D。

例2．如图,由于电路中有一处发生故障，导致电压表的示数为0，则下列关于电路故障的说法中正确的是A．一定是灯泡L1短路 B．可能是灯泡L1开路C．可能是灯泡L2短路D．可能是灯泡L2开路( )【分析】由表中可知,“电压表示数为0”应有三种可能性,故不应选A而应选D。

（二）电压表移动测试解此类故障题的关键是要理解：当电压表的示数不为0时,一定有电流流进电压表(尽管这股电流非常小)，进而可以推断出“干路不断”；反之，若电压表示数为０，则在流经电压表的支路上肯定存在断路现象。

我们可以用下面的流程图来体现这层意思。

电压表有示数→ 一定有电流流进电压表→ 干路不断例3．两盏电灯串联如图所示，电源电压是6伏.闭合开关以后，电灯不亮,导线都是好的.用电压表测A、B 间和B、C间的电压都是0，而测得C、D间的电压是6伏。

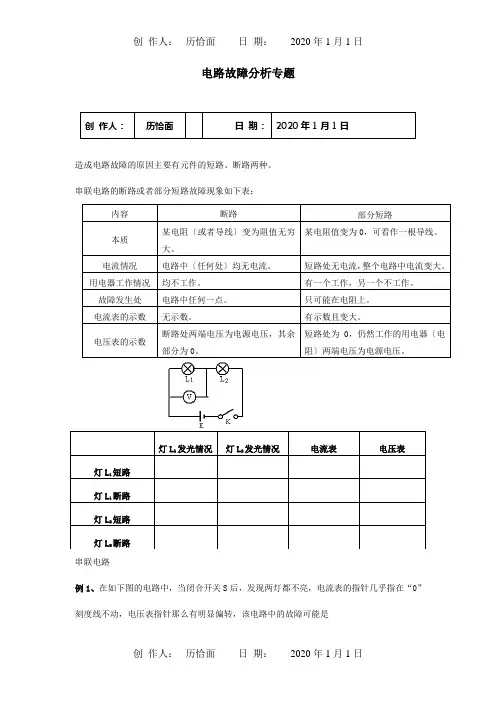

电路故障分析专题创 作人：历恰面 日 期： 2020年1月1日造成电路故障的原因主要有元件的短路、断路两种。

串联电路的断路或者部分短路故障现象如下表：内容 断路部分短路本质 某电阻〔或者导线〕变为阻值无穷大。

某电阻值变为0，可看作一根导线。

电流情况电路中〔任何处〕均无电流。

短路处无电流，整个电路中电流变大。

用电器工作情况 均不工作。

有一个工作，另一个不工作。

故障发生处 电路中任何一点。

只可能在电阻上。

电流表的示数 无示数。

有示数且变大。

电压表的示数 断路处两端电压为电源电压，其余部分为0。

短路处为0，仍然工作的用电器〔电阻〕两端电压为电源电压。

串联电路例1、在如下图的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针那么有明显偏转，该电路中的故障可能是灯L 1发光情况 灯L 2发光情况电流表 电压表 灯L 1短路 灯L 1断路 灯L 2短路 灯L 2断路A．电流表被烧坏了B．灯泡L1的灯丝断了C．两个灯泡都断路D．灯泡L2的灯丝断了例2、如下图，电源电压为6V，当开关S闭合后，发现两灯均不亮。

他用电压表分别测a、c 和a、b两点间的电压，发现两次电压表示数均为6V，由此断定灯_______〔选填“L1”或者“L2”〕开路，用电压表测b、c两点间的电压，示数为_______V。

并联电路灯L1发光情况灯L2发光情况电流表电压表灯L1短路灯L1断路灯L2短路灯L2断路例3、如下图电路，电源电压不变。

闭合电键，电路正常工作。

一段时间是后，发现两个电压表的示数相等，那么〔〕A、灯L一定熄灭。

B、灯L可能变亮。

C、电阻R一定断路。

D、电阻R可能短路。

例4、如图1所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。

一段时间是后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。

出现这种现象的可能原因是：A．L1断路B．L2断路C．L1短路D．L2短路练习1.在图所示的电路中，电源电压保持不变。

中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。

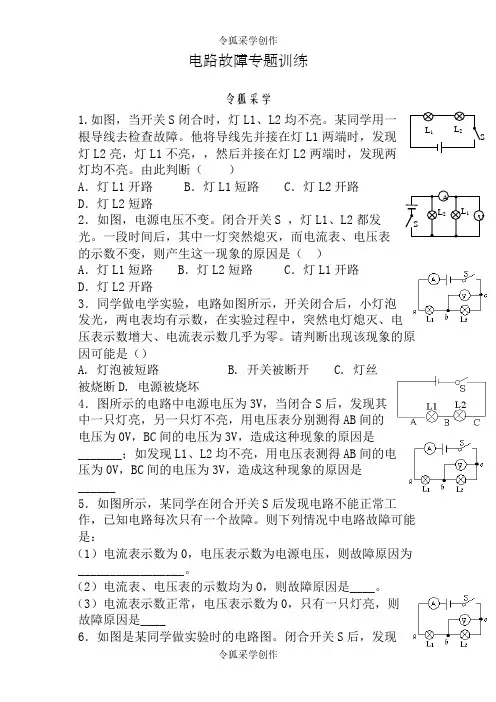

电路故障专题训练令狐采学1.如图，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线去检查故障。

他将导线先并接在灯L1两端时，发现灯L2亮，灯L1不亮，，然后并接在灯L2两端时，发现两灯均不亮。

由此判断（）A．灯L1开路 B．灯L1短路 C．灯L2开路D．灯L2短路2．如图，电源电压不变。

闭合开关S ，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A．灯L1短路 B．灯L2短路 C．灯L1开路D．灯L2开路3．同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。

请判断出现该现象的原因可能是（）A. 灯泡被短路B. 开关被断开C. 灯丝被烧断D. 电源被烧坏4．图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______5．如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。

则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。

（2）电流表、电压表的示数均为0，则故障原因是____。

（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____6．如图是某同学做实验时的电路图。

闭合开关S后，发现L1L2SAVL1L2S灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路7．小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

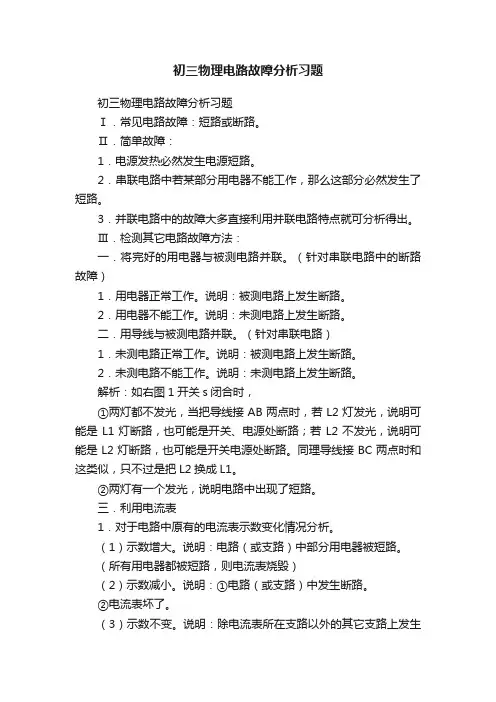

初三物理电路故障分析习题初三物理电路故障分析习题Ⅰ．常见电路故障：短路或断路。

Ⅱ．简单故障：1．电源发热必然发生电源短路。

2．串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。

3．并联电路中的故障大多直接利用并联电路特点就可分析得出。

Ⅲ．检测其它电路故障方法：一．将完好的用电器与被测电路并联。

（针对串联电路中的断路故障）1．用电器正常工作。

说明：被测电路上发生断路。

2．用电器不能工作。

说明：未测电路上发生断路。

二．用导线与被测电路并联。

（针对串联电路）1．未测电路正常工作。

说明：被测电路上发生断路。

2．未测电路不能工作。

说明：未测电路上发生断路。

解析：如右图1开关s闭合时，①两灯都不发光，当把导线接AB两点时，若L2灯发光，说明可能是L1灯断路，也可能是开关、电源处断路；若L2不发光，说明可能是L2灯断路，也可能是开关电源处断路。

同理导线接BC两点时和这类似，只不过是把L2换成L1。

②两灯有一个发光，说明电路中出现了短路。

三．利用电流表1．对于电路中原有的电流表示数变化情况分析。

（1）示数增大。

说明：电路（或支路）中部分用电器被短路。

（所有用电器都被短路，则电流表烧毁）（2）示数减小。

说明：①电路（或支路）中发生断路。

②电流表坏了。

（3）示数不变。

说明：除电流表所在支路以外的其它支路上发生断路。

（针对并联电路）2．将电流表与被测电路并联分析。

（针对串联电路）（1）有示数。

说明：被测电路上发生断路。

（2）无示数。

说明：未测电路上发生断路。

四．利用电压表。

1．对于电路中原有的电压表示数变化情况分析。

（1）示数增大。

说明：未与电压表并联的用电器被短路。

（2）示数减小。

说明：①与电压表并联的`被测电路上发生短路。

②电压表与电源正负极间发生断路。

③电压表坏了。

（3）示数不变。

说明：除电压表所在支路以外的其它支路上发生断路。

2．将电压表与被测电路并联分析。

（1）有示数。

说明：电压表与电源正负极间是通路的。

专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。

根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。

已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。

则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。

则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。

于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。

则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。

九年级物理家庭电路故障分析50题附答案一、单选题（共40题；共80分）1.把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能A. 此时的功率太大，保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是（）A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断。

九年级物理电路故障分析题一、故障分析题1、利用教学样机，对给定的电路进行检查，发现该电路的输出对应的准确电压反映出异常的情况：类比放大器的输出Vce大于设定的电压。

A、分析极性B、检查结果C、比较线路细节D、检查未被加电的部分2、从视觉检查结果来看，电路板上电阻应该工作正常，但仪器检查该电路时发现拉电阻前端的电压异常：直流电压偏低，交流电压却偏高。

A、检查电路是否正确B、检查电阻是否受损C、找出错误的电路节点D、检查电阻两端的夹具是否接触良好3、实践证明，电路的原电压与拉电阻前端的电压之比偏离正常的范围：正常压降比应当在1V：5V之间，但实测结果偏离了正常范围：即原电压为2V，而拉电阻前端的电压只有1V。

A、检查电阻的极性是否正确B、检查结实夹具是否良好C、检查故障电路与有效路径之间是否有连接D、检查接口电路卡件是否正常4、结果表明，有类比放大器在该电路中，且其Vce大于设定的电压。

A、检查放大器VBE是否正常B、检查类比放大器的路线是否正确C、检查放大器的夹具是否良好D、检查类比放大器的阻抗值是否符合要求二、故障排除1、先从电路的基本原理开始，仔细检查电路板上所有元件，确保它们正常工作；可多次检查、比较元件对应路径上的电压，确认其良确：电阻电压仍符合标准，未被损坏；类比放大器VBE仍是正常水平；接口没有被糟蹋，或不定时发生不稳定。

2、检查处置电路的夹具和连接，确保它们的接触是正常的；常规的检查主要包括：查看接口电路卡件是否正确插入；除掉线路板上的污物；细心检查未被加电的部分，特别是在细节处比对故障电路与有效路径；同时通过仪器的测量，比对电阻的极性是否正确；以及比较结实夹具是否良好、电阻两端的夹具是否接触良好。

3、如果有类比放大器，要专门检查它是否正确：检查放大器VBE是否正常，检查类比放大器的路线是否正确，检查放大器的夹具是否良好，以及检查类比放大器的阻抗值是否符合要求。

4、最后，实测电路：取样放大器输出，用万用表检查电路的极性是否正确；测量原电压与拉电阻前端的电压之比，确保它们的比值在正常范围内：正常压降比应当在1V：5V之间；对给定的电路进行检查，确保它的输出对应的准确电压反映正常情况。

电路故障的分析与检测学校班级姓名确定电路故障，包含：1、确定故障的。

2、确定故障的。

一、电路故障的类型：1、电路连接错误或元件损坏1）（用电器烧坏、灯丝断了、接线柱生锈或接触不良等）2）(包括电源、用电器或电表短路)2、电源、仪表使用错误或损坏二、电路故障的分析：如右图所示，当电路处于下列情形时，分别闭合开关S，将两灯的发光情况、电流表及电压表的示数有、无填入下表。

电路状态灯 L 1灯L2电流表电压表（亮或不亮）（亮或不亮）（有或无示数）（有或无示数）（1）正常工作时（2）灯 L1短路（3）灯 L2短路（4）灯 L1断路（5）灯 L2断路小结：1、L 1或 L 2短路时：两灯（A 、都亮 B 、都不亮C、一盏灯亮一盏不亮）电流表（ A 、都有示数B、都无示数C、有无示数与短路位置有关）电压表（ A 、都有示数B、都无示数C、有无示数与短路位置有关）2、 L 1或 L 2开路时：两灯（ A、都亮B、都不亮C、一盏灯亮一灯不亮）；电流表（ A、都有示数B、都无示数C、有无示数与开路位置有关）电压表（ A、都有示数B、都无示数C、有无示数与开路位置有关）3、电压表有示数时，可能是接点内，或接点外；电压表无示数时，可能是接点内，或接点外。

（假设电路中存在故障，填“开路”或“短路”）在不拆开原电路情况下，请你设计实验方案并用所给的器材检测该故障位置。

选用器材检测电路图现象及结论【中考链接】例 1、如图所示，闭合开关 S 时，电灯 L 1、 L 2都不亮。

用一段导线的两端接触 a、b 两点时，两灯都不亮；接触 b、c 两点时，两灯也不亮；接触 c、d 两点时，两灯都亮。

对此，下列判断中正确的是（）A ．灯 L1开路B．灯 L2开路C．开关 S 开路D．灯 L2短路题后反思：例 2、在下图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

经过一段时间，电流表突然无示数。

若电路中只有一处故障，且只发生在电阻R1或 R2上。

故障电路1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。

经分析得出，电路中可能发生的情况是：_______。

2．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。

A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．在图所示的电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )。

A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。

A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。

A．电流表、电压表均损坏B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是( )A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。

A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。

当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。

由这一现象可以判断电路的故障是( )。

九年级电路分析故障练习题及答案电路分析一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。

对于电路的简化概括为一下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。

经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。

2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。

3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。

二、典型例题分析：（注：以下分析电压表和电流表分别用“A表、V表”代替）例1如图1-1所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。

分析：电路看上去比较复杂，首先利用电路简化原则1和2，把电路中的A表和V表处理掉，V表当断路去掉，A表用导线代替，简化成如图1-2，则一眼就能看出电路的连接情况——串联。

再把电表复原上去，这样就容易判断出电表A1和A2测串联电路的电流，且两者相等，V1测R1、V2测总电压、V3测R3。

例2如图2-1所示的电路，分析开关S闭合前后A表和V表的变化情况。

分析：根据电路简化原则3，开关S闭合前，相当于此处电路断路，可以把它去掉，如图2-2，则R1和R2串联，V表测R1的电压；当开关S闭合后把R2短路，则该部分电路也可去掉，如图2-3，则电路中只剩下R1，虽然V表仍然测R1，但此时也相当于测电源总电压，因此V表示数变大，同样原来两个电阻串联，现在电路中只有一个电阻，总电阻变小，则A表示数也变大。
