串联谐振电路

串联LC谐振电路一、什么是LC谐振电路LC谐振电路是由电感（L）和电容（C）组成的一种特殊类型的电路，它在特定频率下能够产生共振现象。

串联LC谐振电路是指电感和电容按照一定的方式串联连接起来，形成一个电路环路。

二、串联LC谐振电路的工作原理串联LC谐振电路的工作原理可以通过以下几个方面来解释：1. 电感和电容的特性电感是由线圈或线圈组成的元件，当通过电流时，会产生磁场。

电容则是由两个导体之间的绝缘介质隔开而构成的元件，它能够存储电荷。

在LC谐振电路中，电感和电容的特性起到关键作用。

2. 谐振频率的选择串联LC谐振电路的谐振频率由电感和电容的参数决定，可以通过以下公式计算得出：f = 1 / (2 * π * √(L * C))其中，f为谐振频率，π为圆周率，L为电感值，C为电容值。

3. 谐振现象的产生当输入信号的频率等于谐振频率时，串联LC谐振电路会出现谐振现象。

此时，电流通过电感和电容时，存在相位差，并且两者的阻抗大小相等，形成共振。

三、串联LC谐振电路的应用串联LC谐振电路在实际应用中有着广泛的用途，下面介绍几个常见的应用场景：1. 无线通信系统在无线通信系统中，频率选择电路（或称作射频滤波器）常采用串联LC谐振电路。

通过调整电感和电容的参数，可以选择性地将特定频率范围内的信号通过，其余频率的信号则被滤除，实现信号的选择性放大。

2. 照明电路在某些照明电路中，串联LC谐振电路可以用于提高电路的功率因数（PF）以及减少谐波。

通过在负载电路中串联一个谐振电路，可以减轻电网的负担，提高电能的利用效率。

3. 调谐电路串联LC谐振电路还可以用于构建调谐电路，实现频率的调节。

通过调整电容或电感的值，可以改变电路的谐振频率，使其适应不同的应用需求。

四、串联LC谐振电路的设计与优化在进行串联LC谐振电路的设计与优化时，需要考虑以下几个因素：1. 负载要求根据具体的应用需求，需要确定负载电路的参数，以及谐振频率和谐振电流的要求。

串联谐振电路与并联谐振电路的异同点串联谐振电路与并联谐振电路是电路中常见的两种谐振电路，它们在一些特定的应用中具有重要的作用。

本文将从谐振电路的定义、特点、结构和应用等方面讨论串联谐振电路与并联谐振电路的异同点。

我们来看一下串联谐振电路。

串联谐振电路是由电感、电容和电阻组成的，其中电感和电容串联连接，而电阻则与电感串联或与电容并联。

串联谐振电路的特点是在特定的频率下，电感和电容的阻抗相等，电路呈现出纯电阻。

串联谐振电路的特点是电流共享，电压不共享，即电感和电容上的电压不相等。

串联谐振电路常用于频率选择电路、滤波器等方面。

接下来，我们来看一下并联谐振电路。

并联谐振电路是由电感、电容和电阻组成的，其中电感和电容并联连接，而电阻则与电感并联或与电容串联。

并联谐振电路的特点是在特定的频率下，电感和电容的阻抗相等，电路呈现出纯电抗。

并联谐振电路的特点是电压共享，电流不共享，即电感和电容上的电流不相等。

并联谐振电路常用于频率选择电路、滤波器等方面。

接下来，我们来比较一下串联谐振电路和并联谐振电路的异同点。

1. 结构不同：串联谐振电路的电感和电容是串联连接的，而并联谐振电路的电感和电容是并联连接的。

2. 阻抗特性不同：串联谐振电路在谐振频率时，电感和电容的阻抗相等，电路呈现出纯电阻；而并联谐振电路在谐振频率时，电感和电容的阻抗相等，电路呈现出纯电抗。

3. 电流和电压分布不同：串联谐振电路的电流共享，电压不共享，即电感和电容上的电压不相等；而并联谐振电路的电压共享，电流不共享，即电感和电容上的电流不相等。

4. 谐振频率计算方式不同：串联谐振电路的谐振频率由电感和电容的数值决定，可以通过公式计算得到；而并联谐振电路的谐振频率由电感和电容的数值决定，可以通过公式计算得到。

5. 应用不同：由于串联谐振电路和并联谐振电路的特性不同，它们在应用上也有所不同。

串联谐振电路常用于频率选择电路、滤波器等方面，而并联谐振电路常用于频率选择电路、振荡器等方面。

串联谐振
在电阻、电感和电容的串联电路中，出现电路端电压和总电流同相位的现象叫做串联谐振。

我们知道，在R—L—C串联电路中，只有当感抗XL等于容抗Xc时，端电压U才能和电流I同相位，所以产生串联谐振的条件是：ωL=1/ωC 当电路参数L、C一定时，可改变频率使电路谐振。

谐振的频率为fo=1/2π√LC fo又称为固有振荡频率。

当电源频率一定时，通过改变电感或电容，也可以使电路谐振，使电路谐振的电感或电容分别为：L=1/ω²C C=1/ω²L 串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相。

电抗X等于零，阻抗Z等于电阻R。

此时，电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

串联谐振时，电感电压UL或电容电压UC与端电压U之比，叫做电路的品质因数，用符号Q表示，即Q=UL/U=UC/U=ωL/R
由于谐振时电感及电容两端电压是电源电压的Q倍，所以收音机的谐振回路可利用这一点来选择某一频率的信号。

但在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要注意避免串联谐振。

串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。

1. 公式推导。

- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。

- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。

- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。

2. 示例。

- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。

- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。

- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。

- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。

二、并联谐振电路频率计算公式。

1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。

- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。

- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。

2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。

- 在谐振时，Y的虚部为0。

- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

rlc串联谐振电路总结RLC串联谐振电路总结引言RLC串联谐振电路是一种基础的电路，广泛应用于各个领域，如通信、电力系统、医疗设备等。

本文将详细介绍RLC串联谐振电路的基本原理、特性以及应用，并结合实际案例进行分析和讨论。

一、RLC串联谐振电路的基本原理1.1 RLC电路元件介绍RLC电路由电阻（R）、电感（L）和电容（C）组成。

电阻是消耗电能的元件，电感是储存电能的元件，电容是储存电能的元件。

1.2 谐振的概念谐振是指电路中某些电压或电流的幅度具有最大值的现象。

RLC串联电路中，当电感、电容和电阻的参数选择合适时，可以实现谐振。

1.3 LRC电路的阻抗RLC串联电路的总阻抗可表示为Z = R + j(Xl - Xc)，其中R是电阻，j是虚数单位，Xl是电感的感抗（即感性阻抗），Xc是电容的容抗（即容性阻抗）。

感抗和容抗在不同频率下具有不同的大小和方向。

1.4 谐振频率谐振频率是指电路中感抗和容抗大小相等，阻抗最小的频率。

谐振频率可通过求解总阻抗为实数的频率得出。

二、RLC串联谐振电路的特性2.1 幅频特性幅频特性是指在不同频率下电压或电流的大小变化规律。

RLC串联电路在谐振频率附近，电压或电流的幅度较大，达到最大值；而在谐振频率之外，幅度逐渐减小。

2.2 相频特性相频特性是指在不同频率下电压或电流的相位差变化规律。

在谐振频率附近，电压与电流的相位差为0，即电压和电流完全同相；而在谐振频率之外，相位差逐渐增大。

2.3 幅相特性幅相特性是指在不同频率下电压或电流的幅值与相位差的关系。

在RLC串联电路中，幅值与相位差之间存在一定的关系，通常在Bode图中表示。

三、RLC串联谐振电路的应用3.1 通信领域RLC串联谐振电路在通信领域中被广泛应用于滤波器、调谐器等电路中。

通过合理选择电阻、电感和电容参数，可以实现滤波、频率选择功能。

3.2 电力系统RLC串联谐振电路在电力系统中用于电力因数校正、电力滤波等应用。

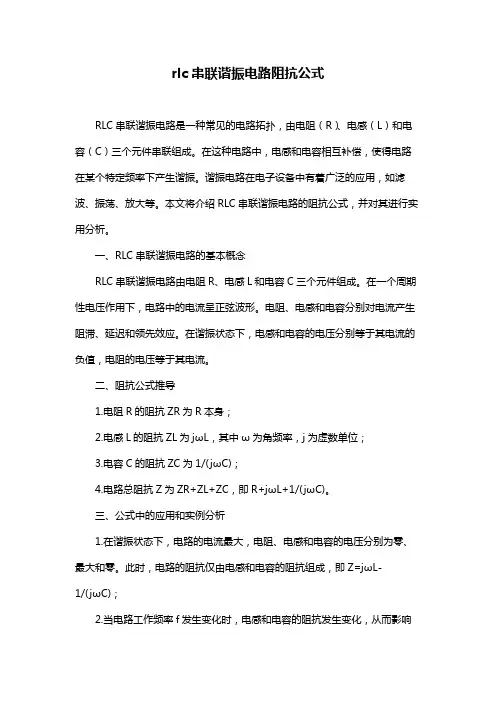

rlc串联谐振电路阻抗公式RLC串联谐振电路是一种常见的电路拓扑，由电阻（R）、电感（L）和电容（C）三个元件串联组成。

在这种电路中，电感和电容相互补偿，使得电路在某个特定频率下产生谐振。

谐振电路在电子设备中有着广泛的应用，如滤波、振荡、放大等。

本文将介绍RLC串联谐振电路的阻抗公式，并对其进行实用分析。

一、RLC串联谐振电路的基本概念RLC串联谐振电路由电阻R、电感L和电容C三个元件组成。

在一个周期性电压作用下，电路中的电流呈正弦波形。

电阻、电感和电容分别对电流产生阻滞、延迟和领先效应。

在谐振状态下，电感和电容的电压分别等于其电流的负值，电阻的电压等于其电流。

二、阻抗公式推导1.电阻R的阻抗ZR为R本身；2.电感L的阻抗ZL为jωL，其中ω为角频率，j为虚数单位；3.电容C的阻抗ZC为1/(jωC)；4.电路总阻抗Z为ZR+ZL+ZC，即R+jωL+1/(jωC)。

三、公式中的应用和实例分析1.在谐振状态下，电路的电流最大，电阻、电感和电容的电压分别为零、最大和零。

此时，电路的阻抗仅由电感和电容的阻抗组成，即Z=jωL-1/(jωC)；2.当电路工作频率f发生变化时，电感和电容的阻抗发生变化，从而影响电路的性能。

通过调整元件参数，可以实现对特定频率的谐振；3.实际应用中，RLC串联谐振电路常用于滤波器、振荡器等，通过改变电路的阻抗特性，实现对信号的处理和控制。

四、电路的频率响应和特性1.谐振频率：当电路的阻抗为纯虚数时，即jωL=-1/(jωC)，解得ω=1/(sqrt(LC))，此频率称为谐振频率；2.谐振状态下，电路的电流最大，电压最小；3.电路的频率响应：随着频率的增加，电路的阻抗从纯虚数逐渐过渡到实数，电流逐渐减小，电路的谐振特性逐渐消失。

五、总结与实用建议RLC串联谐振电路是一种重要的电子电路，了解其阻抗公式和特性对于分析和设计电子设备具有实用价值。

在实际应用中，通过调整电阻、电感和电容的参数，可以实现对不同频率信号的处理和控制。

串联谐振电压电流1. 什么是串联谐振电路？1.1 定义串联谐振电路是由电感、电容和电阻组成的电路，其中电感和电容串联连接，而电阻与它们并联。

1.2 原理串联谐振电路的工作原理基于电感和电容在不同频率下的阻抗变化。

在谐振频率下，电感和电容的阻抗相互抵消，导致电路的总阻抗最小。

因此，在谐振频率下，电路中的电流和电压达到最大值。

2. 串联谐振电压电流的关系2.1 电压与电流的相位关系在串联谐振电路中，电压和电流之间存在相位差。

相位差的大小取决于电路中的电阻、电容和电感。

1.当电路处于谐振频率时，电压和电流的相位差为零。

这意味着电压和电流是同相的，它们同时达到最大值或最小值。

2.当电路处于非谐振频率时，电压和电流之间存在相位差。

相位差的大小取决于频率与谐振频率之间的差异。

2.2 电压与电流的幅值关系串联谐振电路中，电压和电流的幅值之间存在一定的关系。

幅值的大小取决于电路中的电阻、电容和电感。

1.在谐振频率下，电压和电流的幅值达到最大值。

这是因为在谐振频率下，电路的总阻抗最小，导致电压和电流的幅值最大。

2.在非谐振频率下，电压和电流的幅值相对较小。

这是因为在非谐振频率下，电路的总阻抗较大，导致电压和电流的幅值减小。

3. 串联谐振电压电流的特性3.1 幅频特性串联谐振电路的幅频特性描述了电压或电流随频率变化的情况。

1.在谐振频率附近，电压和电流的幅值较大。

2.在谐振频率之外，电压和电流的幅值逐渐减小。

3.2 相频特性串联谐振电路的相频特性描述了电压和电流相位随频率变化的情况。

1.在谐振频率下，电压和电流的相位差为零。

2.在非谐振频率下，电压和电流的相位差不为零。

3.3 带宽串联谐振电路的带宽是指在谐振频率附近，电压和电流的幅值下降到谐振幅值的一半时的频率范围。

1.带宽越窄，谐振电路越锐利。

2.带宽越宽，谐振电路越平缓。

4. 应用串联谐振电路在电子工程中有广泛的应用。

4.1 滤波器串联谐振电路可以用作电子滤波器，用于去除特定频率的信号。

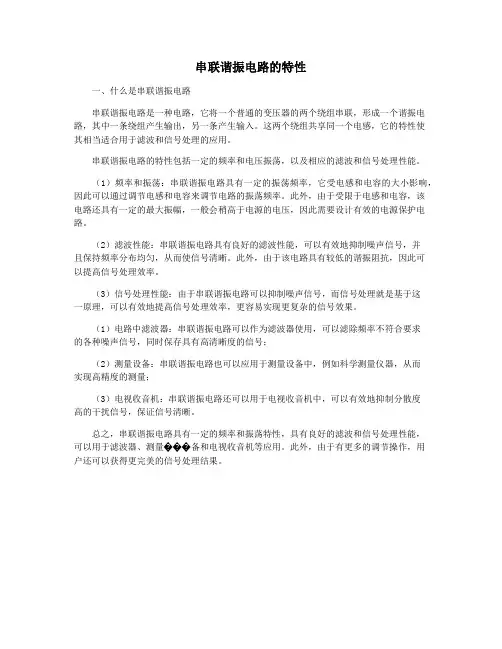

串联谐振电路的特性
一、什么是串联谐振电路
串联谐振电路是一种电路，它将一个普通的变压器的两个绕组串联，形成一个谐振电路，其中一条绕组产生输出，另一条产生输入。

这两个绕组共享同一个电感，它的特性使
其相当适合用于滤波和信号处理的应用。

串联谐振电路的特性包括一定的频率和电压振荡，以及相应的滤波和信号处理性能。

（1）频率和振荡：串联谐振电路具有一定的振荡频率，它受电感和电容的大小影响，因此可以通过调节电感和电容来调节电路的振荡频率。

此外，由于受限于电感和电容，该
电路还具有一定的最大振幅，一般会稍高于电源的电压，因此需要设计有效的电源保护电路。

（2）滤波性能：串联谐振电路具有良好的滤波性能，可以有效地抑制噪声信号，并
且保持频率分布均匀，从而使信号清晰。

此外，由于该电路具有较低的谐振阻抗，因此可
以提高信号处理效率。

（3）信号处理性能：由于串联谐振电路可以抑制噪声信号，而信号处理就是基于这
一原理，可以有效地提高信号处理效率，更容易实现更复杂的信号效果。

（1）电路中滤波器：串联谐振电路可以作为滤波器使用，可以滤除频率不符合要求
的各种噪声信号，同时保存具有高清晰度的信号；
（2）测量设备：串联谐振电路也可以应用于测量设备中，例如科学测量仪器，从而
实现高精度的测量；
（3）电视收音机：串联谐振电路还可以用于电视收音机中，可以有效地抑制分散度
高的干扰信号，保证信号清晰。

总之，串联谐振电路具有一定的频率和振荡特性，具有良好的滤波和信号处理性能，
可以用于滤波器、测量���备和电视收音机等应用。

此外，由于有更多的调节操作，用
户还可以获得更完美的信号处理结果。

一、实验目的1. 理解串联谐振电路的工作原理及谐振现象。

2. 掌握串联谐振电路的频率特性、品质因数等参数的测量方法。

3. 分析电路参数对谐振特性的影响。

4. 熟悉实验仪器的使用。

二、实验原理串联谐振电路由电感（L）、电容（C）和电阻（R）串联组成。

当电路中的角频率ω满足以下条件时，电路发生谐振：ω = 1 / √(LC)此时，电路的阻抗最小，电流达到最大值，且与输入电压同相位。

谐振频率f与电路参数L、C的关系为：f = 1 / (2π√(LC))谐振电路的品质因数Q定义为：Q = ωL / R它反映了电路的选择性，Q值越大，选择性越好。

三、实验仪器与设备1. 信号发生器2. 数字万用表3. 电阻箱4. 电感箱5. 电容箱6. 交流毫伏表7. 谐振电路实验板四、实验步骤1. 按照电路图连接实验板，将电感L、电容C和电阻R接入电路。

2. 使用信号发生器产生正弦波信号，调节信号频率，使电路接近谐振状态。

3. 使用交流毫伏表测量电路中的电压，记录不同频率下的电压值。

4. 使用数字万用表测量电路中的电阻R，记录不同频率下的电阻值。

5. 根据实验数据，绘制电压-频率曲线，分析电路的谐振特性。

6. 计算谐振频率f、品质因数Q和通频带宽度。

五、实验数据与分析1. 谐振频率f的测量通过实验，测得谐振频率f为f0，理论值为f0 = 1 / (2π√(LC))。

2. 品质因数Q的测量通过实验，测得品质因数Q为Q0，理论值为Q0 = ωL / R。

3. 通频带宽度B的测量通过实验，测得通频带宽度B为B0，理论值为B0 = f2 - f1，其中f1和f2分别为谐振曲线下降到峰值一半的频率。

4. 电路参数对谐振特性的影响（1）电阻R对谐振特性的影响当电阻R增大时，品质因数Q减小，通频带宽度B增大，谐振曲线变平缓。

（2）电感L对谐振特性的影响当电感L增大时，谐振频率f减小，品质因数Q增大，通频带宽度B减小，谐振曲线变陡峭。

（3）电容C对谐振特性的影响当电容C增大时，谐振频率f增大，品质因数Q减小，通频带宽度B增大，谐振曲线变平缓。

rlc串联谐振电路阻抗
（最新版）
目录
1.RLC 串联谐振电路的概念
2.RLC 串联谐振电路的阻抗特性
3.RLC 串联谐振电路的谐振频率
4.RLC 串联谐振电路的应用
正文
一、RLC 串联谐振电路的概念
RLC 串联谐振电路是一种由电阻（R）、电感（L）和电容（C）串联组成的电路。

当电路中的电阻、电感和电容满足特定条件时，电路会发生谐振现象，即电路中的电流和电压呈现周期性变化。

在 RLC 串联谐振电路中，阻抗最小，电流最大。

二、RLC 串联谐振电路的阻抗特性
在 RLC 串联谐振电路中，当电路发生谐振时，电路的总阻抗等于纯电阻值，即阻抗最小。

这是因为在谐振状态下，电感和电容的电压相位相反，相互抵消，从而使得电路的总阻抗最小。

三、RLC 串联谐振电路的谐振频率
RLC串联谐振电路的谐振频率可以通过公式1/(2π√(LC))计算。

其中，L表示电感，C表示电容。

在谐振频率处，电路的阻抗最小，电流最大。

四、RLC 串联谐振电路的应用
RLC 串联谐振电路在电子工程中有广泛的应用，如无线通信、广播电视、音响设备等领域。

在通信领域，RLC 谐振电路常用于制作滤波器、振
荡器等；在广播电视领域，RLC 谐振电路用于制作电视信号发生器；在音响设备中，RLC 谐振电路用于制作扬声器等。

总之，RLC 串联谐振电路是一种具有特殊阻抗特性和谐振频率的电路，广泛应用于电子工程领域。

串联并联谐振电流电压关系1. 什么是谐振电路？谐振电路是指由电容、电感和电阻构成的电路。

在一个谐振电路中，电容和电感的元件能够储存和释放能量，并且通过调节电容和电感的数值可以控制电路的频率响应。

2. 串联谐振电路串联谐振电路是指电感、电容和电阻按照串联的方式连接在一起。

在串联谐振电路中，电感和电容形成了一个振荡元件，通常称为振荡回路。

2.1 串联谐振电路的电流特性在串联谐振电路中，电流的大小可以通过以下公式计算：I=V√R2+(ωL−1ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。

2.2 串联谐振电路的电压特性在串联谐振电路中，电压的大小可以通过以下公式计算：V=I⋅√R2+(ωL−1ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。

2.3 串联谐振电路的频率响应特性串联谐振电路的频率响应特性是指当输入的频率改变时，电压和电流的变化情况。

从上面的公式可以看出，在串联谐振电路中，当电路的角频率等于谐振频率时，电压和电流会达到最大值。

3. 并联谐振电路并联谐振电路是指电感、电容和电阻按照并联的方式连接在一起。

在并联谐振电路中，电感和电容同样形成了一个振荡元件，通常也称为振荡回路。

3.1 并联谐振电路的电流特性在并联谐振电路中，电流的大小可以通过以下公式计算：I=V⋅√1R2+(1ωL−ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。

2.2 并联谐振电路的电压特性在并联谐振电路中，电压的大小可以通过以下公式计算：V=I⋅√1R2+(1ωL−ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。

2.3 并联谐振电路的频率响应特性并联谐振电路的频率响应特性与串联谐振电路类似，当电路的角频率等于谐振频率时，电压和电流会达到最大值。
