串联谐振电路计算公式及研究

串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。

1. 公式推导。

- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。

- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。

- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。

2. 示例。

- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。

- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。

- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。

- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。

二、并联谐振电路频率计算公式。

1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。

- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。

- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。

2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。

- 在谐振时，Y的虚部为0。

- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

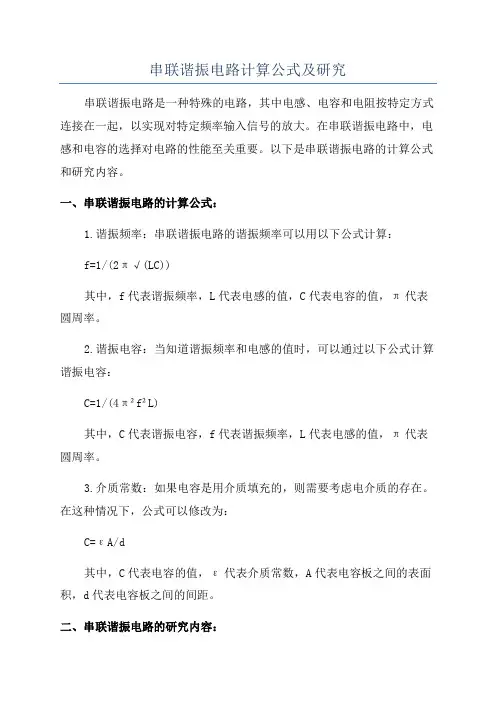

串联谐振电路计算公式及研究串联谐振电路是一种特殊的电路，其中电感、电容和电阻按特定方式连接在一起，以实现对特定频率输入信号的放大。

在串联谐振电路中，电感和电容的选择对电路的性能至关重要。

以下是串联谐振电路的计算公式和研究内容。

一、串联谐振电路的计算公式：1.谐振频率：串联谐振电路的谐振频率可以用以下公式计算：f=1/(2π√(LC))其中，f代表谐振频率，L代表电感的值，C代表电容的值，π代表圆周率。

2.谐振电容：当知道谐振频率和电感的值时，可以通过以下公式计算谐振电容：C=1/(4π²f²L)其中，C代表谐振电容，f代表谐振频率，L代表电感的值，π代表圆周率。

3.介质常数：如果电容是用介质填充的，则需要考虑电介质的存在。

在这种情况下，公式可以修改为：C=εA/d其中，C代表电容的值，ε代表介质常数，A代表电容板之间的表面积，d代表电容板之间的间距。

二、串联谐振电路的研究内容：1.谐振频率的选择：谐振频率是由电感和电容的值决定的，因此研究谐振频率的选择方法是谐振电路研究的重要内容。

通过调整电感和电容的值，可以选择适合特定应用的谐振频率。

2.幅频特性：幅频特性是指信号在不同频率下的幅度变化。

研究串联谐振电路的幅频特性可以帮助我们了解电路的频率选择能力和信号放大程度。

通过实验测量，可以绘制幅频特性曲线，从而分析电路的性能。

3.相频特性：相频特性是指信号在不同频率下的相位变化。

研究串联谐振电路的相频特性可以帮助我们了解电路在不同频率下的相位差。

这对于时间延迟和滤波应用等有重要意义。

4.频率稳定性：频率稳定性是指谐振频率在不同温度、湿度和供电变化下的变化。

研究谐振电路的频率稳定性可以帮助我们了解电路的可靠性和适应性。

这对于精确测量和频率匹配应用尤为重要。

通过研究串联谐振电路的计算公式和研究内容，我们可以更好地了解电路的性能和应用。

此外，我们还可以通过实验和模拟来验证和优化电路的设计，以满足特定的需求。

RLC串联谐振电路是由电感（L）、电阻（R）和电容（C）依次串联组成的电路。

它在特定频率下能够表现出谐振现象，即电路对该频率的信号具有最大的响应。

研究RLC串联谐振电路通常涉及以下几个方面：
谐振频率的计算：研究RLC串联谐振电路的第一步是计算谐振频率，即电路对输入信号具有最大响应的频率。

谐振频率可通过以下公式计算：
ω = 1 / √(LC)
其中，ω为谐振角频率，L为电感值，C为电容值。

响应特性的分析：研究RLC串联谐振电路的响应特性，包括幅频特性和相频特性。

幅频特性是指在不同频率下，电路的幅度响应；相频特性是指在不同频率下，电路输出信号的相位与输入信号的相位之间的关系。

阻尼特性的研究：RLC串联谐振电路的阻尼特性对谐振现象的影响较大。

可以研究电路中的阻尼系数，根据阻尼系数的大小将电路分为三种情况：欠阻尼、临界阻尼和过阻尼。

瞬态响应的分析：研究RLC串联谐振电路的瞬态响应，即在输入信号发生变化时电路的响应过程。

可以通过分析电路的自然响应和强迫响应，了解电路的动态特性。

参数调节和优化：可以通过改变电感、电阻和电容的数值来调节和优化RLC串联谐振电路的性能。

通过合理选择电路元件的数值，可以实现在特定频率下的最大响应、频率选择性和增益控制等特性。

研究RLC串联谐振电路还可以应用于各种工程和科学领域，如通信系统、滤波器设计、无线电频率选择器等。

在具体研究中，可以使用数学建模、电路仿真和实验验证等方法，深入探究电路的行为和性能。

RLC串联谐振电路特性研究RLC串联谐振电路是一种电路，由电感(L)、电容(C)和电阻(R)组成。

在谐振频率下，电路中的电感、电容和电阻之间会产生共振，使电压和电流达到最大值。

本文将从谐振频率、幅频特性和相频特性三个方面介绍RLC串联谐振电路的特性。

首先，RLC串联谐振电路的谐振频率可以通过以下公式计算：f=1/(2π√(LC))其中，f为谐振频率，L为电感的感值，C为电容的容值。

根据该公式，可以知道谐振频率与电感和电容的值有关，当电感或电容的值变化时，谐振频率也会相应变化。

而当电感和电容的值确定时，可以通过改变电阻的值来调节谐振频率。

其次，RLC串联谐振电路的幅频特性表明了在不同频率下电路的电压和电流的幅值变化。

在谐振频率下，电压和电流的幅值最大，此时电路具有最大的共振效应。

而在谐振频率上方和下方，幅值逐渐减小。

在谐振频率附近，幅频特性呈现出一个尖峰，该尖峰的带宽与电路的品质因数Q有关。

当电路具有较高的品质因数时，幅频特性的尖峰较窄，电路具有较窄的带宽。

反之，品质因数较低时，幅频特性的尖峰较宽，电路具有较宽的带宽。

最后，RLC串联谐振电路的相频特性表明了在不同频率下电路中电压和电流之间的相位差。

在谐振频率下，电压和电流之间的相位差为零，即二者完全同相。

而在谐振频率附近的上下方，相位差逐渐增大。

在谐振频率下方，电压超前电流；在谐振频率上方，电压滞后电流。

相频特性的斜率越大，相位差的变化越快。

综上所述，RLC串联谐振电路具有很多特性，包括谐振频率、幅频特性和相频特性。

谐振频率取决于电感和电容的数值，可以通过改变电阻值来调节。

幅频特性和相频特性描述了电压和电流在不同频率下的变化情况，以及它们之间的相位差。

这些特性对于理解和分析RLC串联谐振电路的工作原理和性能非常重要。

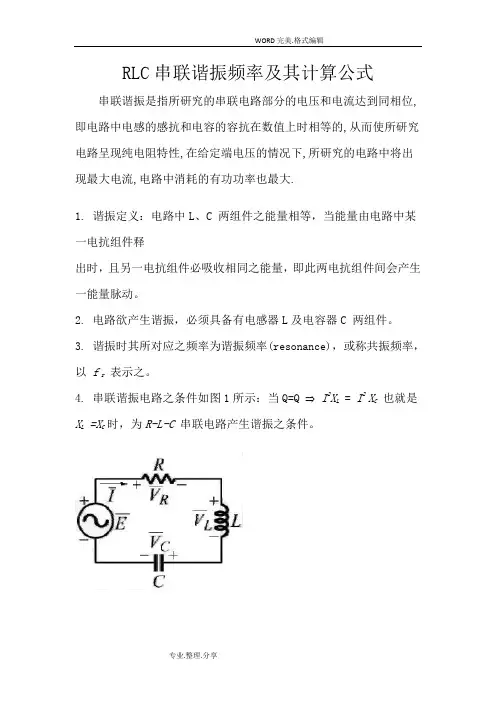

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

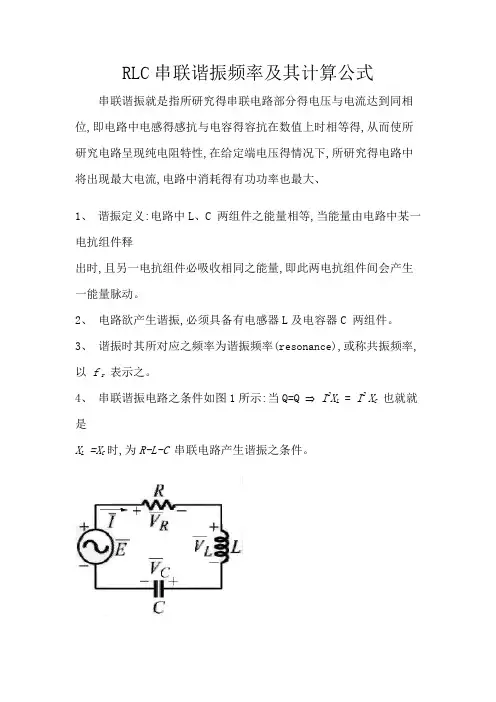

RLC串联谐振频率及其计算公式串联谐振就是指所研究得串联电路部分得电压与电流达到同相位,即电路中电感得感抗与电容得容抗在数值上时相等得,从而使所研究电路呈现纯电阻特性,在给定端电压得情况下,所研究得电路中将出现最大电流,电路中消耗得有功功率也最大、1、谐振定义:电路中L、C 两组件之能量相等,当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量,即此两电抗组件间会产生一能量脉动。

2、电路欲产生谐振,必须具备有电感器L及电容器C 两组件。

3、谐振时其所对应之频率为谐振频率(resonance),或称共振频率,以f r表示之。

4、串联谐振电路之条件如图1所示:当Q=Q ⇒I2X L = I2 X C也就就是X L =X C时,为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5、串联谐振电路之特性:(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06、串联谐振电路之频率:(1) 公式:(2) R - L -C串联电路欲产生谐振时,可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r ,而与电阻R完全无关。

7、串联谐振电路之质量因子:(1) 定义:电感器或电容器在谐振时产生得电抗功率与电阻器消耗得平均功率之比,称为谐振时之品质因子。

(2) 公式:(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8、串联谐振电路阻抗与频率之关系如图(2)所示:(1) 电阻R 与频率无关,系一常数,故为一横线。

(2) 电感抗X L=2 πfL ,与频率成正比,故为一斜线。

(3) 电容抗与频率成反比,故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时, Z = R 为最小值,电路为电阻性。

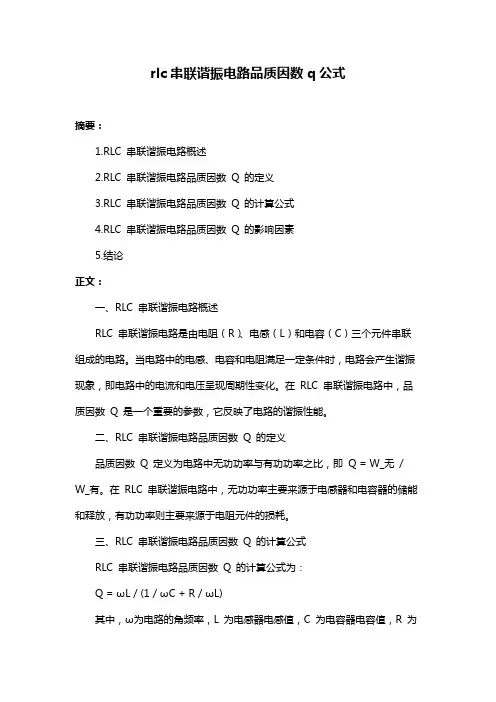

rlc串联谐振电路品质因数q公式摘要：1.RLC 串联谐振电路概述2.RLC 串联谐振电路品质因数Q 的定义3.RLC 串联谐振电路品质因数Q 的计算公式4.RLC 串联谐振电路品质因数Q 的影响因素5.结论正文：一、RLC 串联谐振电路概述RLC 串联谐振电路是由电阻（R）、电感（L）和电容（C）三个元件串联组成的电路。

当电路中的电感、电容和电阻满足一定条件时，电路会产生谐振现象，即电路中的电流和电压呈现周期性变化。

在RLC 串联谐振电路中，品质因数Q 是一个重要的参数，它反映了电路的谐振性能。

二、RLC 串联谐振电路品质因数Q 的定义品质因数Q 定义为电路中无功功率与有功功率之比，即Q = W_无/ W_有。

在RLC 串联谐振电路中，无功功率主要来源于电感器和电容器的储能和释放，有功功率则主要来源于电阻元件的损耗。

三、RLC 串联谐振电路品质因数Q 的计算公式RLC 串联谐振电路品质因数Q 的计算公式为：Q = ωL / (1 / ωC + R / ωL)其中，ω为电路的角频率，L 为电感器电感值，C 为电容器电容值，R 为电阻元件电阻值。

四、RLC 串联谐振电路品质因数Q 的影响因素1.电感器和电容器的参数：电感器和电容器的参数直接影响到电路的谐振频率，进而影响品质因数Q。

2.电阻元件的参数：电阻元件的参数会影响到电路的有功功率，进而影响品质因数Q。

3.谐振频率：谐振频率越高，寄生效应越明显，品质因数Q 会降低。

4.电感和电容的损耗：电感和电容的损耗会影响到电路的无功功率，进而影响品质因数Q。

五、结论RLC 串联谐振电路品质因数Q 是一个重要的参数，它反映了电路的谐振性能。

要获得较高的品质因数Q，需要选择合适的电感器、电容器和电阻元件参数，并尽量降低电感和电容的损耗。

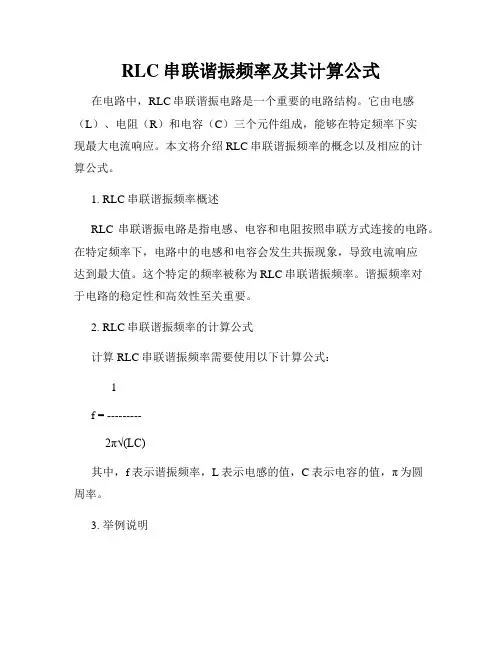

RLC串联谐振频率及其计算公式在电路中，RLC串联谐振电路是一个重要的电路结构。

它由电感（L）、电阻（R）和电容（C）三个元件组成，能够在特定频率下实现最大电流响应。

本文将介绍RLC串联谐振频率的概念以及相应的计算公式。

1. RLC串联谐振频率概述RLC串联谐振电路是指电感、电容和电阻按照串联方式连接的电路。

在特定频率下，电路中的电感和电容会发生共振现象，导致电流响应达到最大值。

这个特定的频率被称为RLC串联谐振频率。

谐振频率对于电路的稳定性和高效性至关重要。

2. RLC串联谐振频率的计算公式计算RLC串联谐振频率需要使用以下计算公式：1f = ---------2π√(LC)其中，f表示谐振频率，L表示电感的值，C表示电容的值，π为圆周率。

3. 举例说明为了更好地理解RLC串联谐振频率的计算方法，我们将通过一个实例进行说明。

假设有一个RLC串联谐振电路，其中电感L的值为0.1亨，电容C的值为0.01微法，我们要计算该电路的谐振频率。

根据上述计算公式，我们可以进行如下计算：1f = ---------2π√(0.1 * 0.01)通过计算，可得出该RLC串联谐振电路的谐振频率为约159.155Hz。

4. RLC串联谐振频率的应用RLC串联谐振频率广泛应用于电子工程和通信系统中。

例如，在收音机中，使用RLC串联谐振电路来选择想要接收的特定频率。

此外，RLC串联谐振电路还可以用于滤波器设计、电源调节以及储能电路等方面。

5. 总结本文介绍了RLC串联谐振频率及其计算公式。

RLC串联谐振电路在现代电子和通信系统中扮演着重要的角色，对于实现高效的电路运行至关重要。

掌握RLC串联谐振频率的计算方法，可以帮助我们更好地设计和优化电路结构，提升电路的性能和稳定性。

（字数：400字）。

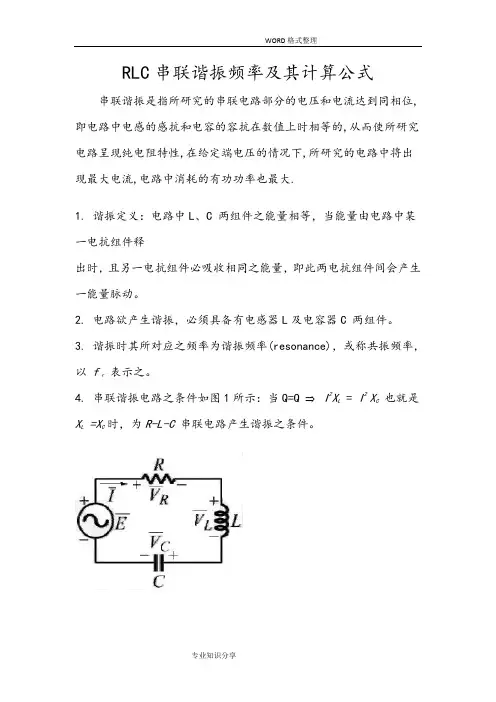

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r 表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ?I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

???????????? 图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L?jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L?X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

串联谐振及并联谐振公式串联谐振和并联谐振是电路中常见的两种谐振现象。

他们都是指在特定的频率下，电路中的电压或电流振幅达到最大值的状态。

下面将详细介绍串联谐振和并联谐振的定义、特征、公式以及应用。

1. 串联谐振（Series Resonance）串联谐振是指在串联电路中，当电感(L)与电容(C)组合的等效电抗（Xl-Xc）等于零，即Réq=Xl-Xc=0时，电路达到谐振状态。

1.1特征-在串联谐振状态下，电压振幅最大，电流振幅达到最小；-谐振频率（f）由电感和电容的数值决定，可以用以下公式计算：f=1/(2π√(LC))-电流相位滞后于电压相位90度；-串联电流与电压都与频率成正比；-当频率超过谐振频率时，电感呈容性，电容呈感性。

1.2公式在串联谐振状态下，可以使用以下公式计算电流（I）、电压（V）、电阻（R）等参数：-电流（I）=电压（V）/电阻（R）-电压（V）=电流（I）×电阻（R）-电流（I）=电压（V）/(√(R^2+(Xl-Xc)^2))-电抗（Xl-Xc）=电压（V）/电流（I）其中，电抗（Xl-Xc）等于零时，表示处于谐振状态。

1.3应用串联谐振广泛应用于电路中，主要用于频率选择、滤波器、谐振电路、音频放大器等方面。

2. 并联谐振（Parallel Resonance）并联谐振是指在并联电路中，当电感（L）与电容（C）组合的等效电导（Y）等于零，即G=1/R+j(1/Xl-1/Xc)=0时，电路达到谐振状态。

2.1特征-在并联谐振状态下，电流振幅最大，电压振幅达到最小；-谐振频率（f）由电感和电容的数值决定，可以用以下公式计算：f=1/(2π√(LC))-电压相位滞后于电流相位90度；-并联电流与电压都与频率成反比；-当频率超过谐振频率时，电感呈感性，电容呈容性。

2.2公式在并联谐振状态下，可以使用以下公式计算电流（I）、电压（V）、电阻（R）等参数：-电流（I）=电压（V）×电导（Y）-电流（I）=电压（V）/(√(R^2+(1/Xl-1/Xc)^2))-电导（Y）=电流（I）/电压（V）-电抗（1/Xl-1/Xc）=电流（I）/电压（V）其中，电抗（1/Xl-1/Xc）等于零时，表示处于谐振状态。

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

串联谐振计算公式
在串联谐振电路中，电感的电压和电容的电压处于相位差达到最大值
的状态，这时电路呈现出最大的阻抗并且总电流最小。

串联谐振的频率由
电感和电容的值决定，一般表示为频率f，单位为赫兹（Hz）。

串联谐振的计算包括以下几个方面：
1.电感和电容的共振频率
串联谐振的共振频率由电感和电容的值决定，可以通过以下公式计算：f=1/(2*π*√(L*C))
2.电阻与谐振频率的关系
串联谐振电路中的电阻对电路的谐振频率没有影响，因此可以忽略电
阻对谐振频率的影响。

但是在实际电路中，电阻会影响电路的品质因数Q，具体影响需要通过计算得出。

3.电路的阻抗
串联谐振电路中的总阻抗由电感、电容和电阻的阻抗组成，可以通过
以下公式计算：
Z=√(R^2+(ωL-1/ωC)^2)
其中，Z为总阻抗，R为电阻的值，L为电感的值，C为电容的值，ω
为角频率，计算公式为ω=2*π*f。

4.电流和电压的计算
在串联谐振电路中，电流大小和电压大小可以通过阻抗和电源电压进行计算。

电流的计算公式为：
I=V/Z
其中，I为电流，V为电源电压，Z为总阻抗。

电压的计算公式为：
V=I*Z
其中，V为电压，I为电流，Z为总阻抗。

以上就是串联谐振的计算公式。

在实际应用中，可以通过这些公式计算电路的频率、阻抗、电流和电压等参数，以满足特定的电路设计和应用需求。

同时，需要注意电感、电容和电阻的选取和连接方式，以确保电路可靠运行并达到预期的谐振效果。

串联谐振实验频率计算公式引言。

在电路中，谐振是指当电路中的电感和电容元件达到一定数值时，电路中的电流和电压会达到最大值。

串联谐振实验是一种用于研究电路中谐振现象的实验，通过测量电路中的电流和电压，可以计算出电路的谐振频率。

本文将介绍串联谐振实验频率计算公式，并通过实例进行详细说明。

串联谐振实验频率计算公式。

串联谐振电路由电感、电容和电阻元件组成，其频率计算公式如下：\[f_0 = \frac{1}{2\pi\sqrt{LC}}\]其中，\(f_0\)为串联谐振电路的谐振频率，\(L\)为电感的值，\(C\)为电容的值，\(\pi\)为圆周率。

实例分析。

假设有一个串联谐振电路，其中电感\(L = 0.1 H\)，电容\(C = 0.01 F\)，现在需要计算该电路的谐振频率。

根据上述公式，代入相应数值进行计算：\[f_0 = \frac{1}{2\pi\sqrt{0.1 \times 0.01}} = \frac{1}{2\pi\sqrt{0.001}} =\frac{1}{2\pi \times 0.0316} \approx 5.03 Hz\]因此，该串联谐振电路的谐振频率为5.03赫兹。

实验步骤。

进行串联谐振实验时，需要按照以下步骤进行：1. 连接电路，将电感、电容和电阻按照串联谐振电路的连接方式连接好。

2. 测量电感和电容的数值，使用万用表等仪器对电感和电容进行测量，并记录下它们的数值。

3. 接通电源，将电路连接到电源上，使电路中形成交流电流。

4. 测量电压和电流，使用示波器等仪器对电路中的电压和电流进行测量，并记录下它们的数值。

5. 计算谐振频率，根据测量得到的电感和电容数值，使用上述公式计算出电路的谐振频率。

实验注意事项。

在进行串联谐振实验时，需要注意以下事项：1. 保证电路连接正确，电感、电容和电阻的连接方式需要按照串联谐振电路的要求进行连接，否则会影响实验结果。

2. 使用合适的仪器，在测量电压和电流时，需要使用合适的仪器进行测量，以保证测量结果的准确性。

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当f = f r时，Z = R 为最小值，电路为电阻性。
