串联LC谐振电路一、什么是LC谐振电路LC谐振电路是由电感（L）和电容（C）组成的一种特殊类型的电路，它在特定频率下能够产生共振现象。
串联LC谐振电路是指电感和电容按照一定的方式串联连接起来，形成一个电路环路。
二、串联LC谐振电路的工作原理串联LC谐振电路的工作原理可以通过以下几个方面来解释：1. 电感和电容的特性电感是由线圈或线圈组成的元件，当通过电流时，会产生磁场。
电容则是由两个导体之间的绝缘介质隔开而构成的元件，它能够存储电荷。
在LC谐振电路中，电感和电容的特性起到关键作用。
2. 谐振频率的选择串联LC谐振电路的谐振频率由电感和电容的参数决定，可以通过以下公式计算得出：f = 1 / (2 * π * √(L * C))其中，f为谐振频率，π为圆周率，L为电感值，C为电容值。
3. 谐振现象的产生当输入信号的频率等于谐振频率时，串联LC谐振电路会出现谐振现象。
此时，电流通过电感和电容时，存在相位差，并且两者的阻抗大小相等，形成共振。
三、串联LC谐振电路的应用串联LC谐振电路在实际应用中有着广泛的用途，下面介绍几个常见的应用场景：1. 无线通信系统在无线通信系统中，频率选择电路（或称作射频滤波器）常采用串联LC谐振电路。
通过调整电感和电容的参数，可以选择性地将特定频率范围内的信号通过，其余频率的信号则被滤除，实现信号的选择性放大。
2. 照明电路在某些照明电路中，串联LC谐振电路可以用于提高电路的功率因数（PF）以及减少谐波。
通过在负载电路中串联一个谐振电路，可以减轻电网的负担，提高电能的利用效率。
3. 调谐电路串联LC谐振电路还可以用于构建调谐电路，实现频率的调节。
通过调整电容或电感的值，可以改变电路的谐振频率，使其适应不同的应用需求。
四、串联LC谐振电路的设计与优化在进行串联LC谐振电路的设计与优化时，需要考虑以下几个因素：1. 负载要求根据具体的应用需求，需要确定负载电路的参数，以及谐振频率和谐振电流的要求。
串联谐振
在电阻、电感和电容的串联电路中，出现电路端电压和总电流同相位的现象叫做串联谐振。
我们知道，在R—L—C串联电路中，只有当感抗XL等于容抗Xc时，端电压U才能和电流I同相位，所以产生串联谐振的条件是：ωL=1/ωC 当电路参数L、C一定时，可改变频率使电路谐振。
谐振的频率为fo=1/2π√LC fo又称为固有振荡频率。
当电源频率一定时，通过改变电感或电容，也可以使电路谐振，使电路谐振的电感或电容分别为：L=1/ω²C C=1/ω²L 串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相。
电抗X等于零，阻抗Z等于电阻R。
此时，电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。
串联谐振时，电感电压UL或电容电压UC与端电压U之比，叫做电路的品质因数，用符号Q表示，即Q=UL/U=UC/U=ωL/R
由于谐振时电感及电容两端电压是电源电压的Q倍，所以收音机的谐振回路可利用这一点来选择某一频率的信号。
但在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要注意避免串联谐振。
串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。
1. 公式推导。
- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。
- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。
- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。
2. 示例。
- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。
- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。
- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。
- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。
二、并联谐振电路频率计算公式。
1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。
- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。
- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。
2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。
- 在谐振时，Y的虚部为0。
- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

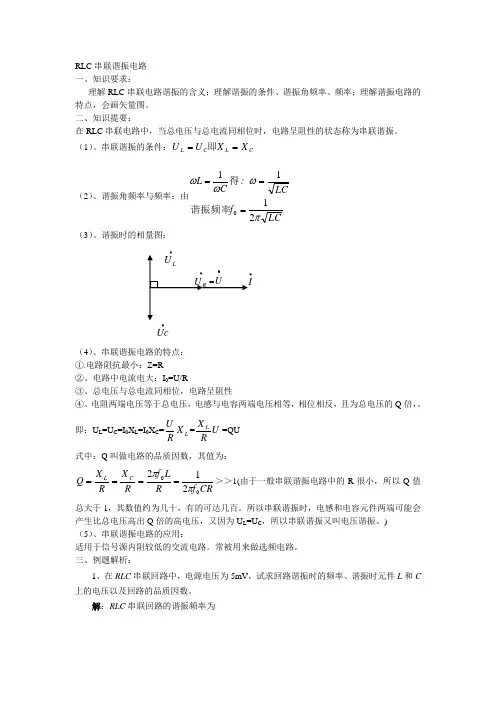

RLC 串联谐振电路 一、知识要求：理解RLC 串联电路谐振的含义；理解谐振的条件、谐振角频率、频率；理解谐振电路的特点，会画矢量图。
二、知识提要：在RLC 串联电路中，当总电压与总电流同相位时，电路呈阻性的状态称为串联谐振。
（1）、串联谐振的条件：C L C L X X U U ==即（2）、谐振角频率与频率：由LCf LC：C L πωωω21110===谐振频率得（3）、谐振时的相量图：（4）、串联谐振电路的特点： ①.电路阻抗最小：Z=R②、电路中电流电大：I 0=U/R③、总电压与总电流同相位，电路呈阻性④、电阻两端电压等于总电压，电感与电容两端电压相等，相位相反，且为总电压的Q 倍，。
即：U L =U C =I 0X L =I 0X C =L X R U=U RX L =QU 式中：Q 叫做电路的品质因数，其值为：CRf R L f R X R X Q C L 00212ππ====＞＞1(由于一般串联谐振电路中的R 很小，所以Q 值总大于1，其数值约为几十，有的可达几百。
所以串联谐振时，电感和电容元件两端可能会产生比总电压高出Q 倍的高电压，又因为U L =U C ，所以串联谐振又叫电压谐振。
) （5）、串联谐振电路的应用：适用于信号源内阻较低的交流电路。
常被用来做选频电路。
三、例题解析：1、在RLC 串联回路中，电源电压为5mV ，试求回路谐振时的频率、谐振时元件L 和C 上的电压以及回路的品质因数。
解：RLC 串联回路的谐振频率为Uc∙LCf π210=谐振回路的品质因数为 RLf Q 02π=谐振时元件L 和C 上的电压为 mV 5mV 5C L CLR Q U U === 2、 在RLC 串联电路中，已知L ＝100mH ，R ＝3.4Ω，电路在输入信号频率为400Hz 时发生谐振，求电容C 的电容量和回路的品质因数。
解：电容C 的电容量为F 58.14.6310141)2(120μπ≈==L f C 回路的品质因数为 744.31.040028.620≈⨯⨯==R L f Q π3、已知某收音机输入回路的电感L=260μH,当电容调到100PF 时发生串联谐振，求电路的谐振频率，若要收听频率为640KHz 的电台广播，电容C 应为多大。
一、实验目的1. 理解串联谐振电路的基本原理和特性。
2. 掌握串联谐振电路的谐振频率、品质因数和通频带的测量方法。
3. 通过实验验证理论分析，加深对串联谐振电路的理解。
二、实验原理串联谐振电路由电感L、电容C和电阻R组成，按照其原件的连接形式可分为串联谐振和并联谐振。
本实验主要研究串联谐振电路的特性。
1. 谐振频率：串联谐振电路的谐振频率f0由以下公式给出：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。
2. 品质因数Q：串联谐振电路的品质因数Q表示电路的选频性能，由以下公式给出：Q = 1 / (R√(LC))其中，Q为品质因数，R为电阻，L为电感，C为电容。
3. 通频带：通频带B为谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围，由以下公式给出：B = f2 - f1其中，f1为下限截止频率，f2为上限截止频率。
三、实验仪器与设备1. 信号发生器：提供不同频率的正弦交流信号。
2. 数字多用表：测量电压、电流和电阻。
3. 电感器、电容器和电阻器：构成串联谐振电路。
4. 电路连接线：连接实验仪器和设备。
四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。
2. 将信号发生器的输出端连接到串联谐振电路的输入端。
3. 将数字多用表分别连接到电感、电容和电阻的相应位置，用于测量电压、电流和电阻。
4. 设置信号发生器的输出频率为f0，即谐振频率，观察并记录电路中的电压、电流和电阻的数值。
5. 改变信号发生器的输出频率，分别在谐振频率两侧的频率点测量电路中的电压、电流和电阻的数值。
6. 根据实验数据绘制幅频特性曲线，分析谐振频率、品质因数和通频带的特性。
7. 通过实验验证理论分析，总结实验结果。
五、实验结果与分析1. 谐振频率：实验结果显示，当信号发生器的输出频率为f0时，电路中的电压、电流和电阻的数值达到最大值，验证了谐振频率的理论分析。
2. 品质因数Q：实验结果显示，随着电阻的增大，品质因数Q减小，与理论分析一致。
串联谐振电路实验报告串联谐振电路实验报告引言：电路实验是电子工程专业学生的基础实践课程之一。
其中，串联谐振电路实验是一项非常重要的实验，它能帮助学生深入理解谐振电路的工作原理和特性。
本文将对串联谐振电路实验进行详细的介绍和分析。
一、实验目的串联谐振电路实验的主要目的是通过实际操作，观察和分析串联谐振电路的频率特性、幅度特性和相位特性，加深对谐振电路的理论知识的理解。
二、实验原理串联谐振电路由电感L、电容C和电阻R串联而成。
当电路中的电感和电容选择合适的数值，并且电路工作在谐振频率附近时，电路会表现出特殊的谐振现象。
在谐振频率附近，电路的阻抗最小，电流最大。
这种谐振现象可以通过实验来验证。
三、实验装置与步骤实验所需的装置主要有信号发生器、示波器、电感、电容和电阻等。
实验步骤如下：1. 搭建串联谐振电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。
2. 设置信号发生器的频率为可变频率，初始值设置为较低的频率。
3. 调节信号发生器的频率，观察示波器上的波形变化。
4. 当示波器上的波形达到最大振幅时，记录此时的频率，即为谐振频率。
5. 重复步骤3和4，改变电路中的电感和电容数值，观察谐振频率的变化。
四、实验结果与分析在实验中，我们调整了电路中的电感和电容数值，并观察了谐振频率的变化。
实验结果表明，电路中的电感和电容数值越大，谐振频率越低。
这是因为电感和电容的数值决定了电路的固有频率。
另外，我们还观察了电路的幅度特性和相位特性。
在谐振频率附近，电路的幅度特性表现为电流最大，而在谐振频率两侧，电路的幅度逐渐减小。
相位特性则表现为在谐振频率附近，电路的输入信号和输出信号的相位差最小，而在谐振频率两侧，相位差逐渐增大。
五、实验误差与改进在实验过程中，我们注意到了一些误差。
首先，由于实际电路元件的参数可能存在一定的误差，所以实验结果与理论值可能会有一定的偏差。
其次，实验中的测量误差和仪器误差也会对实验结果产生影响。

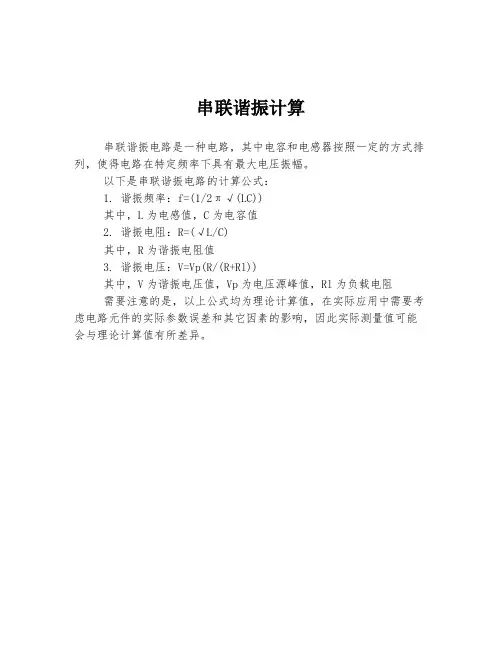

串联谐振计算
串联谐振电路是一种电路，其中电容和电感器按照一定的方式排列，使得电路在特定频率下具有最大电压振幅。
以下是串联谐振电路的计算公式：
1. 谐振频率：f=(1/2π√(LC))
其中，L为电感值，C为电容值
2. 谐振电阻：R=(√L/C)
其中，R为谐振电阻值
3. 谐振电压：V=Vp(R/(R+Rl))
其中，V为谐振电压值，Vp为电压源峰值，Rl为负载电阻
需要注意的是，以上公式均为理论计算值，在实际应用中需要考虑电路元件的实际参数误差和其它因素的影响，因此实际测量值可能会与理论计算值有所差异。
串联lc谐振电路
串联LC谐振电路是一种常见的电路结构，它由一个电感器和一个电容器串联而成。
在这种电路中，电感器和电容器的共同作用可以产生谐振现象，使得电路的电流和电压呈现出特定的波形和频率。
在串联LC谐振电路中，电感器和电容器的串联可以形成一个谐振回路。
当电路中的电压和电流达到谐振频率时，电路中的能量会在电感器和电容器之间来回振荡，形成谐振现象。
这种谐振现象可以用于许多应用，例如电子滤波器、无线电收发器等。
在串联LC谐振电路中，电感器和电容器的参数对谐振频率有着重要的影响。
电感器的电感值越大，电容器的电容值越小，谐振频率就越低。
反之，电感器的电感值越小，电容器的电容值越大，谐振频率就越高。
因此，在设计串联LC谐振电路时，需要根据具体的应用需求来选择合适的电感器和电容器参数。
除了谐振频率外，串联LC谐振电路还有一个重要的参数是谐振品质因数。
谐振品质因数是电路的能量损耗与能量储存的比值，它越大表示电路的能量储存越充分，能量损耗越小。
在实际应用中，谐振品质因数的大小对电路的性能和稳定性有着重要的影响。
串联LC谐振电路是一种重要的电路结构，它可以产生谐振现象，用于许多应用。
在设计和应用串联LC谐振电路时，需要考虑电感器和电容器的参数以及谐振品质因数等因素，以确保电路的性能和稳
定性。
串联谐振电压电流1. 什么是串联谐振电路？1.1 定义串联谐振电路是由电感、电容和电阻组成的电路，其中电感和电容串联连接，而电阻与它们并联。
1.2 原理串联谐振电路的工作原理基于电感和电容在不同频率下的阻抗变化。
在谐振频率下，电感和电容的阻抗相互抵消，导致电路的总阻抗最小。
因此，在谐振频率下，电路中的电流和电压达到最大值。
2. 串联谐振电压电流的关系2.1 电压与电流的相位关系在串联谐振电路中，电压和电流之间存在相位差。
相位差的大小取决于电路中的电阻、电容和电感。
1.当电路处于谐振频率时，电压和电流的相位差为零。
这意味着电压和电流是同相的，它们同时达到最大值或最小值。
2.当电路处于非谐振频率时，电压和电流之间存在相位差。
相位差的大小取决于频率与谐振频率之间的差异。
2.2 电压与电流的幅值关系串联谐振电路中，电压和电流的幅值之间存在一定的关系。
幅值的大小取决于电路中的电阻、电容和电感。
1.在谐振频率下，电压和电流的幅值达到最大值。
这是因为在谐振频率下，电路的总阻抗最小，导致电压和电流的幅值最大。
2.在非谐振频率下，电压和电流的幅值相对较小。
这是因为在非谐振频率下，电路的总阻抗较大，导致电压和电流的幅值减小。
3. 串联谐振电压电流的特性3.1 幅频特性串联谐振电路的幅频特性描述了电压或电流随频率变化的情况。
1.在谐振频率附近，电压和电流的幅值较大。
2.在谐振频率之外，电压和电流的幅值逐渐减小。
3.2 相频特性串联谐振电路的相频特性描述了电压和电流相位随频率变化的情况。
1.在谐振频率下，电压和电流的相位差为零。
2.在非谐振频率下，电压和电流的相位差不为零。
3.3 带宽串联谐振电路的带宽是指在谐振频率附近，电压和电流的幅值下降到谐振幅值的一半时的频率范围。
1.带宽越窄，谐振电路越锐利。
2.带宽越宽，谐振电路越平缓。
4. 应用串联谐振电路在电子工程中有广泛的应用。
4.1 滤波器串联谐振电路可以用作电子滤波器，用于去除特定频率的信号。
串联和并联谐振回路的谐振频率摘要：一、串联和并联谐振回路的概念1.谐振回路2.串联谐振回路3.并联谐振回路二、谐振频率的计算1.串联谐振回路的谐振频率2.并联谐振回路的谐振频率三、串联和并联谐振回路的特性1.串联谐振回路的特性2.并联谐振回路的特性四、应用举例1.串联谐振回路应用举例2.并联谐振回路应用举例正文：一、串联和并联谐振回路的概念在电学中，谐振回路是一种特殊的电路，能够在特定条件下产生谐振现象。
谐振回路通常由电感和电容组成，它们可以是串联的，也可以是并联的。
1.谐振回路谐振回路，又称谐振电路，是一种具有特定频率响应的电路。
当电路中的电感和电容达到一定的数值时，电路将产生谐振，即电路中的电流和电压达到最大值。
2.串联谐振回路串联谐振回路是由电感和电容串联组成的电路。
在串联谐振回路中，电感和电容相互补偿，使得电路的复阻抗达到最小，从而产生谐振。
3.并联谐振回路并联谐振回路是由电感和电容并联组成的电路。
在并联谐振回路中，电感和电容相互抵消，使得电路的复导纳达到最大，从而产生谐振。
二、谐振频率的计算在谐振回路中，谐振频率是一个重要的参数。
谐振频率可以通过以下公式计算：1.串联谐振回路的谐振频率对于串联谐振回路，其谐振频率计算公式为：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。
2.并联谐振回路的谐振频率对于并联谐振回路，其谐振频率计算公式为：f0 = 1 / (2π√(LC"))其中，f0为谐振频率，L为电感，C"为电容的倒数。
三、串联和并联谐振回路的特性1.串联谐振回路的特性在串联谐振回路中，当电路达到谐振状态时，电路的阻抗最小，电流和电压达到最大值。
此时，电路的输出信号具有良好的选择性，可以滤除杂波，提取所需的信号。
2.并联谐振回路的特性在并联谐振回路中，当电路达到谐振状态时，电路的导纳最大，电流和电压达到最大值。
此时，电路的输出信号具有较强的抑制干扰能力，可以有效地保护电路中的元件。
串联谐振电路公式在我们学习电学知识的奇妙旅程中，串联谐振电路公式就像是一把神奇的钥匙，能帮助我们打开理解电路世界的大门。
先来说说串联谐振电路是啥吧。
想象一下，有电阻 R、电感 L 和电容 C 这三个小伙伴手拉手串成一排，这就组成了串联谐振电路。
在这个电路里，电流和电压的关系可不简单呢！串联谐振电路的公式中，最重要的就是谐振频率的公式啦，ω₀ =1/√(LC) 。
这个公式就像是电路的“密码”，通过它我们能知道电路什么时候会进入一种特别和谐的状态，也就是谐振状态。
还记得有一次，我在实验室里带着学生们做串联谐振电路的实验。
那是一个阳光明媚的下午，实验台上摆满了各种仪器，学生们都充满了好奇和期待。
我们按照电路图连接好电阻、电感和电容，然后慢慢地调整信号发生器的频率。
有个叫小明的同学，眼睛紧紧盯着示波器的屏幕，嘴里还不停地念叨着公式。
当我们逐渐接近谐振频率时，示波器上的波形变得越来越漂亮，就像一个完美的正弦曲线。
小明兴奋地喊了起来：“老师，快看，这是不是到谐振状态啦！”我笑着点点头，心里满是欣慰。
还有品质因数 Q 的公式，Q = ω₀L/R 。
这个 Q 值可有意思啦，它能告诉我们电路的“品质”到底咋样。
Q 值越大，说明电路的选择性越好，就像是一个很挑剔的美食家，只对特定的“频率美食”感兴趣。
在实际应用中，串联谐振电路的公式可太有用了。
比如说在无线电通信中，我们需要选择特定的频率来传输信号，这时候串联谐振电路就能大显身手啦。
还有在电力系统中，它可以帮助我们提高电能的传输效率。
学习串联谐振电路公式，可不能死记硬背哦。
要多做实验，多观察，多思考。
就像我们在那次实验中，通过亲手操作，才能真正感受到公式背后的奥秘。
总之，串联谐振电路公式虽然看起来有点复杂，但只要我们用心去学，就一定能掌握它，让它成为我们探索电学世界的有力工具。
希望大家都能在电学的海洋里畅游，发现更多的精彩！。
串联谐振电路
学号： 姓名： 成绩：
1、实验目的
1. 加深对串联谐振电路条件及特性的理解。
2. 掌握谐振频率的测量方法。
3. 理解电路品质因数Q和通频带的物理意义及测量方
法。
4. 测定RLC串联谐振电路的频率特性曲线。
5. 深刻理解和掌握串联谐振的意义及作用。
6. 掌握电路板的焊接技术以及信号发生器、交流毫伏
表等仪器的使用。
7. 掌握Multisim软件中的Function Generator、
Voltmeter、Bode Plotter等仪表的使用，以AC Analysis
等SPICE仿真分析方法。
8. 用Origin绘图软件绘图。
2、实验原理
RLC串联电路如图7.1所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。
该电路的阻抗是电源角频率的函数
（7-1）
当时，电路中的电流与激励电压同相，电路处于谐振状态。
谐振角频率，谐振频率。
谐振频率仅与元件的数值有关，而与电阻和激励电源的角频率无关，
当时，电路呈容性，阻抗角＜0；当时，电路呈感性，阻抗角＞0。
1.电路处于谐振状态时的特性：
(1) 回路阻抗，为最小值，整个回路相当于一个纯电阻电
路。
(2) 回路电路I0的数值最大，
(3) 电阻的电压U R的数值最大,
(4) 电感上的电压U L与电容上的电压U C数值相等，相位相
差。
2.电路的品质因数Q和通频带B
电路发生谐振时，电感上的电压(或电容上的电压)与激励电压之比称为电路的品质因数Q，即
（7-2）
定义回路电流下降到峰值的0.707时所对应的频率为截止频率，介于两截止频率间的频率范围为通频带。
（7-3）
3.谐振曲线
电路中电压与电流随频率变化的特性称频率特性，它们随频率变化的曲线称频率特性曲线，也称谐振曲线。
在固定的条件下：
改变电源角频率，可得到图7.2响应电压随电源角频率变化的谐振曲线，回路电流与电阻电压成正比。
从图中可以看到，U R的最大值在谐振角频率ω0处，此时U C=U L=Q U。
U C的最大值在ω<ω0处， U L的最大值在ω>ω0处。
图7.3则表示经过归一化处理后不同值时的电流频率特性曲线。
从图中可以看：值愈大，曲线尖峰值愈峻端，其选择性就愈好，但电路的通过的信号频带越窄，即通频带越窄。
3、实验内容
1. Multisim仿真
（1） 创建电路：从元器件库中选择可变电阻、电容、电感创建如图电路。
（2） 当电阻R= 100、200、300时，用Multisim软件仿真串联谐振电路的谐振曲线，在同一张图中画出
谐振曲线，说明R对Q值、带宽的影响。
从图中可以直观的看出，随着R值的减小，B值逐渐减小，由
Q值逐渐增大，即说明R值越小，选择性越好，通频带越，
窄。
而且，谐振频率与电阻阻值没有关系。
（3） 利用谐振的特点设计选频网络，在串联谐振电路（R=100Ω L=4.7mH C=100nF）上输入频率为
3.5kHz、占空比为30%、脉冲幅度为5V的方波电压
信号，用Multisim软件测试谐振电路输入信号和
输出信号（电阻上电压）的频谱、测试输入信号
和输出信号波形。
输入频谱
输出频谱
从傅里叶频谱中，可以看出在谐振频率附近处，输出电压最大，体现了谐振电路的选频特性。
时域输入输出波形
根据串联谐振电路的选频特性，谐振频率附近的正弦信号才可以通过，于是这部分正弦信号叠加产生了图示波形。
2. 测量元件值并计算理论值。
R L=38Ω R1=100Ω L=4.7mH C=112nF
则 R=128Ω
=43585.5 rad/s
=7.67 kHz
=1.48
=5.17 kHz
3. 在电路板上焊接如图所示电路，信号电压有效值设
置为1V。
4. 用两种不同方法测量电路的f0值。
方法一维持信号源的输出幅值不变，令信号源的频率有小逐渐变大，当U R读数最大时的频率。
测得。
方法二将输入输出信号接入示波器，并设定在X-Y模式。
当椭圆变成一条直线时，电路发生谐振。
测得。
分析：方法一测得的f o=8.80kHz，方法二测得的f o=7.45kHz，理论值是f o=7.67kHz，三者的值存在着误差。
误差的原
因：（1）可能由于仪器本身的误差；（2）测量过程中数据记录的误差；（3）电容电感本身有阻值，这些阻值带来的误差；（4）由于信号发生器上的频率不稳定，导致读数
的误差等原因。
5. 电路响应的谐振曲线的测量
频率电压电压电压
0.565182300
1134512390
22801762630
46297383420
7112938304400
7.5114843004340
7.67115044504300
8114547104210
8.5112550804050
9109354003860
10110158703450
1284464802700
1470769202130用Origin软件绘图得如下图：
从上图可测得，实际谐振频率
左右，-3dB带宽
：。
上图所显示的谐振曲线只能说能看个大概，很是不理想，分析如下：
1. 记录的数据虽然在谐振频率附近有所增加，但整体还
是太少了，共
计记录了13组数据，应该记录至少30组数据才能精确的画出谐振曲
2. 电感L的谐振曲线在图中总是在上升，主要原因是所取
频率的范围
太小了，所取频率的最大值还没达到电感L的谐振频率。
电容C的谐振曲线相对较为理想，谐振频率是最小的，能很好的察到最大值。
四．实验结论
电路处于串联谐振时，回路阻抗最小，电流最大，电阻两端的电压最大。
而且，串联谐振电路具有选频特性，能够筛选
出通频带内的信号。
电阻值越小，选择性越好，通频带越
窄。
