RLC串联谐振电路的研究

RLC串联谐振电路的实验研究在含有电感L、电容C和电阻R的串联谐振电路中，需要研究在不同频率正弦激励下响应随频率变化的情况，即频率特性。

Multisim 1O仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用，其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法，同时也缩短了产品的研发时间。

1 RLC串联的频率响应 RLC二阶电路的频率响应电路。

设输出电压取自电阻，则转移电压比为：由式(2)可知，当1-ω2LC=O时，|Au|达到最大值；当ω等于某一特定值ω0时，即：|Au|达到最大值为1，在ω=ω0时，输出电压等于输入电压，ω0称为带通电路的中心频率。

当|Au|下降为其最大值的70．7％时，两个频率分别为上半功率频率和下半功率频率，高于中心频率记为ω2，低于中心频率记为ω1，，频率差定义为通频带BW，即：衡量幅频特性是否陡峭，就看中心频率对通带的比值如何，这一比值称为品质因数，记为Q，即：，给出不同R值的相频特性曲线。

串联回路中的电阻R值越大，同曲线越平坦，通频带越宽，反之，通频带越窄。

RLC串联电路的输入阻抗Z为：式(6)中的实部是一常数，而虚部则为频率的函数。

在某一频率时(ω0)，电抗为零，阻抗的模为最小值，且为纯电阻。

在一定的输入电压作用下，电路中的电流最大，且电流与输入电压同相。

2 Multisim的特点 Multisim能帮助专业人员分析电路，采用直观、易用的软件平台将原理图输入，并将工业标准的Spice仿真集成在同一环境中，即可方便地仿真和分析电路。

同时Multisim为教育工作者的教学和专业设计人员分别提供相应的软件版本。

RLC串联谐振电路是由电感（L）、电阻（R）和电容（C）依次串联组成的电路。

它在特定频率下能够表现出谐振现象，即电路对该频率的信号具有最大的响应。

研究RLC串联谐振电路通常涉及以下几个方面：
谐振频率的计算：研究RLC串联谐振电路的第一步是计算谐振频率，即电路对输入信号具有最大响应的频率。

谐振频率可通过以下公式计算：
ω = 1 / √(LC)
其中，ω为谐振角频率，L为电感值，C为电容值。

响应特性的分析：研究RLC串联谐振电路的响应特性，包括幅频特性和相频特性。

幅频特性是指在不同频率下，电路的幅度响应；相频特性是指在不同频率下，电路输出信号的相位与输入信号的相位之间的关系。

阻尼特性的研究：RLC串联谐振电路的阻尼特性对谐振现象的影响较大。

可以研究电路中的阻尼系数，根据阻尼系数的大小将电路分为三种情况：欠阻尼、临界阻尼和过阻尼。

瞬态响应的分析：研究RLC串联谐振电路的瞬态响应，即在输入信号发生变化时电路的响应过程。

可以通过分析电路的自然响应和强迫响应，了解电路的动态特性。

参数调节和优化：可以通过改变电感、电阻和电容的数值来调节和优化RLC串联谐振电路的性能。

通过合理选择电路元件的数值，可以实现在特定频率下的最大响应、频率选择性和增益控制等特性。

研究RLC串联谐振电路还可以应用于各种工程和科学领域，如通信系统、滤波器设计、无线电频率选择器等。

在具体研究中，可以使用数学建模、电路仿真和实验验证等方法，深入探究电路的行为和性能。

RLC串联谐振电路特性研究RLC串联谐振电路是一种电路，由电感(L)、电容(C)和电阻(R)组成。

在谐振频率下，电路中的电感、电容和电阻之间会产生共振，使电压和电流达到最大值。

本文将从谐振频率、幅频特性和相频特性三个方面介绍RLC串联谐振电路的特性。

首先，RLC串联谐振电路的谐振频率可以通过以下公式计算：f=1/(2π√(LC))其中，f为谐振频率，L为电感的感值，C为电容的容值。

根据该公式，可以知道谐振频率与电感和电容的值有关，当电感或电容的值变化时，谐振频率也会相应变化。

而当电感和电容的值确定时，可以通过改变电阻的值来调节谐振频率。

其次，RLC串联谐振电路的幅频特性表明了在不同频率下电路的电压和电流的幅值变化。

在谐振频率下，电压和电流的幅值最大，此时电路具有最大的共振效应。

而在谐振频率上方和下方，幅值逐渐减小。

在谐振频率附近，幅频特性呈现出一个尖峰，该尖峰的带宽与电路的品质因数Q有关。

当电路具有较高的品质因数时，幅频特性的尖峰较窄，电路具有较窄的带宽。

反之，品质因数较低时，幅频特性的尖峰较宽，电路具有较宽的带宽。

最后，RLC串联谐振电路的相频特性表明了在不同频率下电路中电压和电流之间的相位差。

在谐振频率下，电压和电流之间的相位差为零，即二者完全同相。

而在谐振频率附近的上下方，相位差逐渐增大。

在谐振频率下方，电压超前电流；在谐振频率上方，电压滞后电流。

相频特性的斜率越大，相位差的变化越快。

综上所述，RLC串联谐振电路具有很多特性，包括谐振频率、幅频特性和相频特性。

谐振频率取决于电感和电容的数值，可以通过改变电阻值来调节。

幅频特性和相频特性描述了电压和电流在不同频率下的变化情况，以及它们之间的相位差。

这些特性对于理解和分析RLC串联谐振电路的工作原理和性能非常重要。

rlc串联谐振电路的研究实验结论以rlc串联谐振电路的研究实验结论为标题，写一篇文章研究实验结论：rlc串联谐振电路是一种能够在特定频率下实现电压最大化的电路。

通过对该电路进行实验研究，我们得出以下结论：1. 谐振频率的确定：在实验中，我们通过改变电容器的电容值和电感器的电感值，观察到当电容和电感的值满足一定关系时，电路会在特定频率下发生谐振现象。

通过实验数据的分析，我们可以计算得到谐振频率的数值，从而确定谐振频率的计算公式。

2. 电压的最大化：在谐振频率下，串联谐振电路的电压会达到最大值。

这是因为在该频率下，电感和电容的阻抗大小相等且相互抵消，使电路的总阻抗最小化。

因此，电压信号能够充分通过电路而不受阻碍，导致电压最大化。

3. 相位差的变化：在实验中，我们还观察到串联谐振电路中电压与电流之间存在相位差。

在低于谐振频率时，电流超前于电压；而在高于谐振频率时，电压超前于电流。

这是由于电感和电容的阻抗特性导致的。

在谐振频率时，相位差为零，电流与电压同相。

4. 能量损耗的存在：在实验中，我们发现串联谐振电路存在能量损耗的现象。

这是由于电阻的存在导致的，电阻会消耗电路中的能量并产生热量。

因此，在实际应用中，我们需要考虑电路中的能量损耗问题，以避免电路的过热或其他损坏情况的发生。

通过对rlc串联谐振电路的研究实验，我们得出了谐振频率的确定、电压最大化、相位差的变化以及能量损耗的存在等结论。

这些结论对于我们理解和应用谐振电路具有重要意义，也为进一步研究和应用提供了基础。

因此，在电路设计和工程实践中，我们可以根据这些结论来优化电路设计，提高电路的性能和效率。

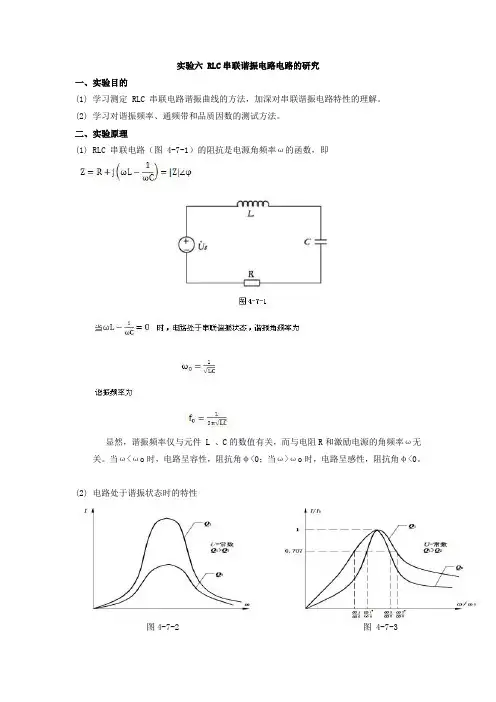

实验六 RLC串联谐振电路电路的研究一、实验目的(1) 学习测定 RLC 串联电路谐振曲线的方法，加深对串联谐振电路特性的理解。

(2) 学习对谐振频率、通频带和品质因数的测试方法。

二、实验原理(1) RLC 串联电路（图 4-7-1）的阻抗是电源角频率ω的函数，即显然，谐振频率仅与元件 L 、C的数值有关，而与电阻R和激励电源的角频率ω无关。

当ω<ωo时，电路呈容性，阻抗角φ<0；当ω>ωo时，电路呈感性，阻抗角φ<0。

(2) 电路处于谐振状态时的特性图4-7-2 图 4-7-3① 由于回路总电抗X O=ωo-1/ωoC=0，因此，回路阻抗|Z0|为最小值，整个回路相当于一个纯电阻电路，激励电源的电压与回路的响应电流同相位。

② 由于感抗ωoL容抗1/ωoC相等，所以电感上的电压U L’与电容上的电压U C’数值相等，相位相差1800。

电感上的电压（或电容上的电压）与激励电压之比称为品质因数Q，即:L和 C 为定值的条件下，Q 值仅仅决定于回路电阻 R 的大小。

③在激励电压（有效值）不变的情况下，回路中的电流I=U S/R为最大值。

(3) 串联谐振电路的频率特性①回路的响应电流与激励电源的角频率的关系称为电流的幅频特性（表明其关系的图形为串联谐振曲线），表达式为：当电路的L和C保持不变时，改变 R 的大小,可以得出不同Q 值时电流的幅频特性曲线（如图 4-7-2 ）。

显然，Q值越高，曲线越尖锐。

为了反映一般情况，通常研究电流比I/I O与角频率比ω/ωO之间的函数关系，即所谓通用幅频特性。

其表达式为:这里，I O为谐振时的回路响应电流。

图 4-7-3 画出了不同Q 值下的通用幅频特性曲线，显然，Q值越高，在一定的频率偏移下，电流比下降得越厉害。

幅频特性曲线可以由计算得出，或用实验方法测定。

②为了衡量谐振电路对不同频率的选择能力，定义通用幅频特性中幅值下降至峰值的 0.707倍时的频率范围（图 4-7-3 ）为相对通频带（以B表示），即 B=ω2/ωO-ω1/ωO显然，Q值越高，相对通频带越窄，电路的选择性越好。

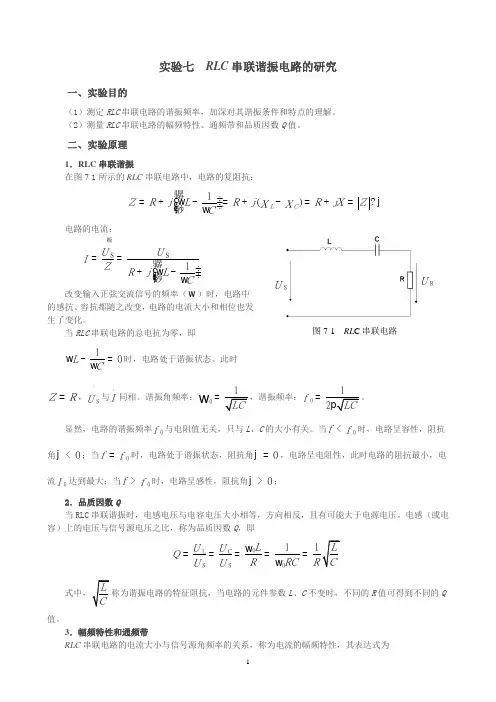

1实验七 RLC 串联谐振电路的研究一、实验目的（1）测定RLC 串联电路的谐振频率，加深对其谐振条件和特点的理解。

（2）测量RLC 串联电路的幅频特性、通频带和品质因数Q 值。

二、实验原理1．RLC 串联谐振在图7-1所示的RLC 串联电路中，电路的复阻抗：1()L C Z R j L R j R jX Z X X Cw j w 骣÷ç=+-=+-=+= ÷ç÷ç桫电路的电流：ss1U U I ZR j L C w w 贩·==骣÷ç+-÷ç÷ç桫改变输入正弦交流信号的频率（w ）时，电路中的感抗、容抗都随之改变，电路的电流大小和相位也发生了变化。

当RLC 串联电路的总电抗为零，即10L Cw w -=时，电路处于谐振状态。

此时Z R =，S U ·与I ·同相。

谐振角频率：0w =0f =显然，电路的谐振频率0f 与电阻值无关，只与L 、C 的大小有关。

当0f f <时，电路呈容性，阻抗角0j <；当0f f =时，电路处于谐振状态，阻抗角0j =，电路呈电阻性，此时电路的阻抗最小，电流0I 达到最大；当0f f >时，电路呈感性，阻抗角0j >；2．品质因数Q当RLC 串联谐振时，电感电压与电容电压大小相等，方向相反，且有可能大于电源电压。

电感（或电容）上的电压与信号源电压之比，称为品质因数Q ，即0C L 0S S 1L U U Q R RCU U w w =====L 、C 不变时，不同的R 值可得到不同的Q 值。

3．幅频特性和通频带RLC 串联电路的电流大小与信号源角频率的关系，称为电流的幅频特性，其表达式为RU SU SU RU图7-1 RL C 串联电路2I ==电流I 随频率f 变化的曲线，如图7-2所示。

rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：本文旨在研究RLC串联谐振电路的特性和性能。

RLC串联谐振电路是一种常见的电路结构，它由电阻（R）、电感（L）和电容（C）组成。

在特定频率下，RLC串联谐振电路能够表现出共振现象，这对于电子工程领域的应用具有重要意义。

实验目的：1. 研究RLC串联谐振电路的频率响应特性；2. 探究电阻、电感和电容对谐振频率和带宽的影响；3. 分析RLC串联谐振电路的相位差和频率之间的关系；4. 理解RLC串联谐振电路的功率传输和能量转换机制。

实验步骤：1. 搭建RLC串联谐振电路实验装置，包括电源、电阻、电感和电容等元件；2. 测量不同频率下电压和电流的数值；3. 绘制电压-频率和相位差-频率曲线，并找出谐振频率和带宽；4. 分析实验数据，总结RLC串联谐振电路的性能特点。

实验结果：通过实验测量和数据处理，我们得到了以下结果：在RLC串联谐振电路中，当输入信号频率等于谐振频率时，电路中的电流和电压达到最大值。

此时，电容的电压和电感的电流互相抵消，只有电阻消耗能量。

在谐振频率附近，电路的带宽较小，能够保持较高的品质因数。

而当频率远离谐振频率时，电路的电流和电压将会衰减。

讨论：通过实验数据和分析，我们可以得出以下结论：RLC串联谐振电路具有选择性放大特性，在谐振频率附近，电路能够对特定频率的信号进行放大，而对其他频率的信号进行衰减。

这种特性使得RLC串联谐振电路在无线通信、音频放大和滤波等领域有着广泛的应用。

实验结果还显示，电阻、电感和电容对RLC串联谐振电路的性能有着重要影响。

电阻的增加会减小电路的品质因数，降低谐振频率和带宽；电感值的增加会提高电路的品质因数，增大谐振频率和带宽；而电容的变化则会对谐振频率产生较大影响。

结论：通过本次实验，我们深入了解了RLC串联谐振电路的特性和性能。

该电路在电子工程领域具有重要应用，能够对特定频率的信号进行放大和滤波。

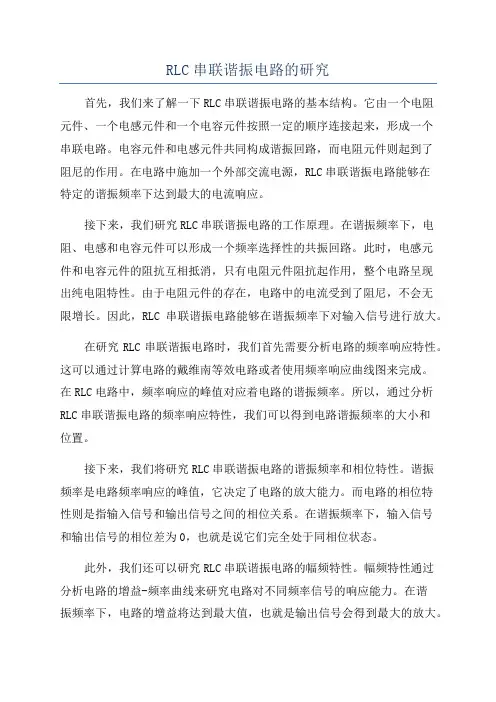

RLC串联谐振电路的研究首先，我们来了解一下RLC串联谐振电路的基本结构。

它由一个电阻元件、一个电感元件和一个电容元件按照一定的顺序连接起来，形成一个串联电路。

电容元件和电感元件共同构成谐振回路，而电阻元件则起到了阻尼的作用。

在电路中施加一个外部交流电源，RLC串联谐振电路能够在特定的谐振频率下达到最大的电流响应。

接下来，我们研究RLC串联谐振电路的工作原理。

在谐振频率下，电阻、电感和电容元件可以形成一个频率选择性的共振回路。

此时，电感元件和电容元件的阻抗互相抵消，只有电阻元件阻抗起作用，整个电路呈现出纯电阻特性。

由于电阻元件的存在，电路中的电流受到了阻尼，不会无限增长。

因此，RLC串联谐振电路能够在谐振频率下对输入信号进行放大。

在研究RLC串联谐振电路时，我们首先需要分析电路的频率响应特性。

这可以通过计算电路的戴维南等效电路或者使用频率响应曲线图来完成。

在RLC电路中，频率响应的峰值对应着电路的谐振频率。

所以，通过分析RLC串联谐振电路的频率响应特性，我们可以得到电路谐振频率的大小和位置。

接下来，我们将研究RLC串联谐振电路的谐振频率和相位特性。

谐振频率是电路频率响应的峰值，它决定了电路的放大能力。

而电路的相位特性则是指输入信号和输出信号之间的相位关系。

在谐振频率下，输入信号和输出信号的相位差为0，也就是说它们完全处于同相位状态。

此外，我们还可以研究RLC串联谐振电路的幅频特性。

幅频特性通过分析电路的增益-频率曲线来研究电路对不同频率信号的响应能力。

在谐振频率下，电路的增益将达到最大值，也就是输出信号会得到最大的放大。

最后，我们可以研究RLC串联谐振电路的带宽和品质因数。

带宽是指电路在频率响应曲线上两个增益下降到峰值的一半所对应的频率差。

带宽越大意味着电路对频率信号的放大能力越强。

品质因数则是电路的品质衡量指标，它定义为谐振频率除以带宽。

品质因数越大，代表电路的频率选择性越好，也就是对输入信号的放大能力越强。

R、L、C串联谐振电路的研究Ｒ、Ｌ、Ｃ串联谐振电路的研究一．实验目的1．加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Ｑ值）、通频带的物理意义及其测定方法；2．学习用实验方法绘制Ｒ、Ｌ、Ｃ串联电路不同Q值下的幅频特性曲线； 3二．原理说明1)?C，在图23―１所示的Ｒ、Ｌ、Ｃ串联电路中，电路复阻抗11???L?0??LC， U?CI当时，Z＝R ，与同相，电路发生串联谐振，谐振角频率1LI?Cf0?2?LC。

谐振频率???UUR 在图23－1电路中，若为激励信号，为响应 Z?R?j(?L??UA1A1R?R??RR?图23-1R?UR0.7070.707f0fLf0fh0f0图23-3f图23-2信号，其幅频特性曲线如图23－2所示，在ｆ＝ｆ０时，A＝1，UR＝U ，ｆ≠ｆ０时，UR＜U ，呈带通特性。

A＝0．707，即UR＝0．707U 所对应的两个频率ｆL和ｆｈ为下限频率和上限频率，ｆｈ－ｆL为通频带。

通频带的宽窄与电阻R有关，不同电阻值的幅频特性曲线如图23－3所示。

电路发生串联谐振时，UR＝U ，UL＝UC＝QU ，Q称为品质因数，与电路的参数R、L、C有关。

Ｑ值越大，幅频特性曲线越尖锐，通频带越窄，电路的选择性越好，在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。

在本实验中，用交流毫伏表测量不同频率下的电压U 、UR、UL、UC，绘制Ｒ、Ｌ、Ｃ串联电路的幅频特性曲线，并根据? f?fh?fL计算出通频带，根据Q?ULUC?UU或Q?f0fh?fL计算出品质因数.３．EEL―33组件（含实验电路）或EEL－52组件四．实验内容A．适合EEL―Ⅱ实验电路如图23－4所示（在ＥＥＬ―33组件上），图中：L＝16.5ｍH，R、C可选不同数值，信号源输出正弦波电压作为输入电压ｕ，调节信号源正弦波输出电压，并用交流毫伏表测量，使输入电压ｕ的有效值Ｕ＝1Ｖ，并保持不变，信号源正弦波１．测量Ｒ、Ｌ、Ｃ串联电路谐振频率选取R＝50Ω，C＝9000PF，调节信号源正弦波输出电压频率，由小逐渐变大（注意要维持信号源的输出电压不变，用交流毫伏表不断监视），并用交流毫伏表测量电阻R两端电压UR，当UR的读数为最大时，读得频率计上的频率值即为电路的谐振频率ｆ0，并测量此时的UC与UL值（注意及时更换毫伏表的量限），将测量数据记入自拟的数据表格中。

实验十三 RLC串联谐振电路的研究RLC串联谐振电路是一种典型的三元交流电路，由电阻R，电感L和电容C组成。

它有着广泛的应用，在通信、电源供应和电动机控制等方面有着重要作用。

本实验通过实验和理论计算，在充分认识RLC串联谐振电路的基础上，深入了解它的特性和应用。

一、实验目的1. 理解RLC串联谐振电路的基本原理。

2. 实验测量RLC串联谐振电路的电压、电流、频率等数据，并绘制幅频特性曲线。

3. 探究RLC串联谐振电路的共振频率、谐振峰值等特性，并通过理论计算和实验对比验证共振频率公式的正确性。

二、实验仪器和材料1. 信号源（SFG-1003，三角波和正弦波）。

2. 示波器（DSO-X 2024A,波形存储/回放）。

3. 电阻、电感、电容器。

4. 构成RLC串联谐振电路的面包板、导线等实验器材。

三、实验原理RLC串联谐振电路是由电阻R、电感L和电容C组成的串联电路。

当交流电源加在串联电路上时，电阻、电感和电容的阻抗会同时发挥其功能，使电路中的电流和电压随时间发生变化。

当频率为一定值时，电路的阻抗最小，电流最大，电压最大，这时电路谐振，这个频率称为电路的共振频率。

此时电阻、电感和电容器分别发挥了其最佳功效，一起构成电路的谐振状态。

随着频率的变化，电容的阻抗值会增大，电感的阻抗值会减小，而电阻的阻抗值保持不变。

当频率小于或大于达到共振频率时，电路的阻抗逐渐增大，电流和电压减小。

(1) 谐振频率电路的共振频率又称为谐振频率，用f0表示。

当电路的电容和电感阻抗相等时，电流最大，电路的共振频率为：f0=1/2π√LCXL=ωL-1/ωCω为角频率，ω=2πf。

在共振频率处，电路的谐振电抗为0。

(3) 谐振品质因数电路的谐振品质因数Q是电容和电感的阻抗比，也是一个重要的评估电路性能的参数。

谐振品质因数是从谐振频率以上的频域下降到 3 dB 以下的频带宽与谐振频率之比的倒数，即：Q=f0/∆f其中∆f为频宽，是谐振点左右两侧，阻抗降低到谐振点一半时对应的频率差。

RLC串联谐振电路的实验研究RLC串联谐振电路是一个重要的电路模型，在高频电路和通信电路中广泛应用。

在本次实验中，我们将探究RLC串联谐振电路的振荡特性和频率响应，以及如何通过改变电路元件的参数来调节电路的谐振频率。

实验原理RLC串联谐振电路由电阻R、电感L和电容C串联组成，如下图所示：当电路接通后，经过一段时间的振荡后，电路会达到稳定的谐振状态。

在谐振状态下，电路中的电流和电压都呈正弦波形，且电压和电流的相位差为0，即电路中的电阻R、电感L和电容C消耗的功率相等。

此时，电路所处的频率称为谐振频率，记作f0。

RLC串联谐振电路的谐振频率f0可以通过以下公式计算得到：f0 = 1 / (2π√(LC))其中，π为圆周率，L为电感的电感值，C为电容的电容值。

除了谐振频率f0外，RLC串联谐振电路还有一个重要的参数——品质因数Q，它描述了电路对外部信号的响应质量。

品质因数是指在谐振频率下，电路中的储能元件（电感或电容）贮存的能量与损耗的能量之比。

品质因数Q可以通过以下公式计算得到：实验步骤本次实验所使用的实验仪器包括信号发生器、电阻箱、示波器等。

将电阻R、电感L和电容C按照图1所示的电路图组装成RLC串联谐振电路。

其中，电阻R的阻值应该根据实验要求来选择，电感L和电容C的参数应该提前测量并记录。

2、调节信号发生器。

将信号发生器的输出频率调节到约为预计谐振频率f0的值，并将输出电压调至适当的大小，以便在示波器上显示出电路中的正弦波形。

3、测量电路参数。

使用万用表测量电路中各个元件的电压和电流，并记录下来。

特别地，需要计算出电路中的R、L、C的等效电阻值，以及电路的谐振频率f0和品质因数Q。

4、观察频率响应曲线。

在信号发生器输出频率逐渐变化的过程中，记录示波器上的电压和电流信号，并绘制出RLC电路的频率响应曲线。

实验结果与分析在本次实验中，我们选择了电阻R=1kΩ、电感L=22mH、电容C=0.1μF的元件，组装了RLC串联谐振电路。

rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：RLC串联谐振电路是电路中常见的一种电路结构，其具有频率选择性。

在该电路中，电感、电阻和电容依次串联，形成一个振荡回路。

在特定的频率下，电路的阻抗会达到最小值，从而使电流达到最大值。

本实验旨在研究RLC串联谐振电路的特性，并通过实验验证理论计算结果。

实验目的：1. 研究RLC串联谐振电路中电感、电阻和电容的作用；2. 测量RLC串联谐振电路的频率响应曲线；3. 验证理论计算结果与实验结果的一致性。

实验仪器与材料：1. RLC串联谐振电路实验箱；2. 可调频函数信号发生器；3. 数字存储示波器；4. 电压表；5. 电流表；6. 电感、电阻和电容器。

实验步骤：1. 按照电路图连接RLC串联谐振电路实验箱，确保电路连接正确并稳定；2. 调节可调频函数信号发生器的频率范围，并设定初始频率；3. 调节函数信号发生器的输出电压，保持稳定；4. 通过示波器观察电路中电压波形，并测量电压的幅值；5. 测量电路中电流的幅值；6. 依次改变函数信号发生器的频率，记录电压和电流的测量值；7. 绘制RLC串联谐振电路的频率响应曲线。

实验结果与分析：根据实验测量数据，绘制了RLC串联谐振电路的频率响应曲线。

从曲线上可以看出，在某一特定频率下，电路的阻抗达到最小值，电流达到峰值。

这个特定的频率就是电路的共振频率。

在共振频率附近，电路的阻抗较小，电流较大，电路呈现出谐振的特性。

实验结果与理论计算结果的比较表明，在实验误差范围内，测量结果与理论计算结果吻合良好。

这验证了RLC串联谐振电路的特性以及理论模型的准确性。

同时，实验还发现，改变电感、电阻或电容的数值，会导致共振频率的变化，从而改变电路的谐振特性。

这进一步说明了电感、电阻和电容在RLC串联谐振电路中的作用。

结论：通过本实验，我们深入研究了RLC串联谐振电路的特性，并通过实验验证了理论计算结果的准确性。

实验结果表明，RLC串联谐振电路在特定频率下具有最小阻抗和最大电流的特性。

rlc串联谐振电路研究实验报告引言：在电路中，谐振电路是一种特殊的电路，它能够以特定的频率产生共振现象。

谐振电路有很多种类，其中最常见的是rlc串联谐振电路。

本实验旨在研究和分析rlc串联谐振电路的性质和特点。

实验目的：1.了解rlc串联谐振电路的基本原理和工作原理。

2.研究影响rlc串联谐振电路谐振频率的因素。

3.观察和分析rlc串联谐振电路在不同频率下的电压响应和相位关系。

实验装置：1.电源：提供电流和电压供应。

2.电阻：限制电流流过电路。

3.电感：储存电磁能量。

4.电容：储存电荷。

5.示波器：用于观察电路中的电压和电流波形。

实验步骤：1.搭建rlc串联谐振电路。

2.将示波器连接到电路上，设置适当的参数。

3.逐渐调节电源频率，观察电压波形和相位关系的变化。

4.记录电路不同频率下的电压响应和相位关系。

5.分析实验结果，得出结论。

实验结果与分析：在实验中，我们得到了不同频率下rlc串联谐振电路的电压响应和相位关系。

通过观察波形和数据分析，我们得出以下结论：1.当电源频率接近谐振频率时，电压响应达到最大值，这就是谐振现象。

2.在谐振频率下，电压和电流的相位差为0，即电压和电流完全同相。

3.在谐振频率两侧，电压和电流的相位差不为0，称为相位差。

4.当电源频率远离谐振频率时，电压响应逐渐减小。

结论：通过本实验，我们研究了rlc串联谐振电路的性质和特点。

我们发现，当电源频率接近谐振频率时，电压响应最大，电压和电流完全同相。

在谐振频率两侧，电压和电流的相位差不为0。

当电源频率远离谐振频率时，电压响应逐渐减小。

这些发现对于电路设计和应用具有重要意义。

进一步研究建议：本实验仅研究了rlc串联谐振电路的基本特性，还有许多方面有待进一步研究：1.研究不同电阻、电感和电容值对谐振频率的影响。

2.研究谐振电路的频率响应特性。

3.研究其他类型的谐振电路，如rlc并联谐振电路。

结语：通过本实验，我们深入研究了rlc串联谐振电路的性质和特点。

rlc串联谐振电路的研究实验报告
1. 实验目的：研究RLC串联谐振电路的特性和性能。

2. 实验原理：RLC串联谐振电路由电感L、电容C和电阻R组成，当电路中的电感、电容和电阻满足一定条件时，电路会发生谐振，此时电路中的电流和电压呈谐振状态。

谐振频率f0与电感L和电容C的数值有关，可以通过以下公式计算：f0=1/(2π√LC)。

3. 实验步骤：
（1）搭建RLC串联谐振电路，连接好电源和示波器。

（2）调节电源电压，使电路中的电流和电压稳定在谐振状态。

（3）测量电路中的电流和电压，并记录下来。

（4）改变电容或电感的数值，再次测量电路中的电流和电压，比较不同参数下电路的谐振频率和特性。

4. 实验结果：根据实验数据，可以计算出电路的谐振频率和品质因数Q，比较不同参数下电路的性能差异。

5. 实验分析：通过实验可以发现，电路中的电感、电容和电阻对电路的谐振特性有很大的影响，合理选择电感和电容的数值可以使电路的谐振频率和品质因数达到最佳状态。

6. 实验结论：RLC串联谐振电路是一种重要的电路结构，可以用于频率选择和滤波等应用中，通过合理选择电感和电容的数值，可以使电路的性能达到最优状态。

rlc串联谐振电路的研究实验结论
rlc串联谐振电路是一种被广泛应用于通信、电源等领域的重要电路。

本文针对rlc串联谐振电路进行了实验研究,并得出了相关的实验结论。

首先,对rlc串联谐振电路的基本结构进行了描述。

该电路由rlc元件和电容元件组成,通过串联谐振电路实现了电能的储存和传输。

rlc元件是一种非线性元件,具有较大的谐振频率,因此在rlc串联谐振电路中可以实现较高的谐振状态。

电容元件则用于储存电能,其大小决定了电路的谐振频率。

接下来,对rlc串联谐振电路进行了实验测试。

首先,对电路的谐振状态和性能进行了测量,包括谐振频率、谐振幅度、相位等参数。

其次,对电路的电能储存和传输能力进行了测试,包括电能储存效率和电能传输速率等参数。

实验结果表明,rlc串联谐振电路具有较好的谐振性能和电能储存能力。

在谐振状态下,电路的谐振频率较高,电能储存效率也较高。

同时,电路的电能传输速率也较快,可以满足通信、电源等领域的需求。

此外,我们还对rlc串联谐振电路进行了优化设计。

通过对电路结构进行调整和优化,进一步提高了电路的性能和稳定性。

优化设计的结果包括:减小rlc 元件的大小,提高电路的谐振频率;增加电容元件的大小,提高电路的电能储存效率;采用更加稳定的电路结构,提高电路的稳定性和可靠性等。

综上所述,rlc串联谐振电路是一种具有广泛应用前景的电路,具有较好的谐振性能和电能储存能力。

通过对电路结构进行优化设计,可以提高电路的性能和稳定性,满足更多领域的需求。
