第一章油气集输流程第一节集输流程设计油气集输流程是油、气在油田内部流向的总说明，即从生产油井井口起直到外输、外运的矿场站库，油井产品经过若干工艺环节最后成为合格油、气产品全过程的总说明。
每个工艺环节的功能和任务、技术要求和指标、工作条件和生产参数、各工艺环节的相互关系，以及连结它们的管路特点等，都要在集输流程中给以明确的规定。
显然，集输流程是每个工艺环节及其连结管路的设计依据和原则。
在这个原则指导下，各工艺环节内部的油气流向则由这个工艺环节的局部流程加以规定。
设计油气集输流程，一般要收集、研究并综合考虑以下几个基本条件。
第一，油气集输系统是构成油田生产总系统的分系统，因而集输流程设计是以确定的油气储量为基础，以油藏工程和采油工程的方案和措施为前提的。
在集输流程设计过程中应充分收集和分析勘探成果所提供的油藏面积、构造类型、油藏性质、油气储量、油气物性等必要的基础资料，对于油藏工程和采油工程提出的开采设计和工艺措施，如井网设计、开发方式、井身设计、开采特点、采油方式、稳产年限等，以及油井含水变化、递减规律、井下作业特点、井内液面变化规律、从油层到井口的压力分布等，都应该予以认真考虑并且与之相适应。
这样做的目的是保证油田处在最佳的开发状态和取得最好的开发效果；同时也是为了恰当地确定集输流程的建设规模和适应能力，避免出现由于规模过小或过大而出现集输地面系统连年不断地扩建或投资积压浪费的现象。
正因为这样，要按照一个油田总体设计的要求，把构成油田生产的油藏工程、钻井工程、试油工程、测井工程、采油工程、油气集输工程和地面各系统配套工程，看做是相互联系、相互依赖、相互制约、相互作用的统一整体，既要保证它们各自的特殊要求，更要强调它们之间的横向关系，用系统工程的思想对每项工程的方案进行综合比选，从而产生油田开发建设总体设计的最佳方案。
第二，按照集输流程配置集输系统的地面工程，因而油田所处的地理位置、气象条件、地形地物、水文和工程地质、地震烈度等自然条件，和油田所在地区的工业基础、农林牧渔发展状况、动力来源、交通运输、居民区及其配套设施布局等社会条件，都将直接影响集输流程设计和工程布局。
油气集输流程范文1.采集油气集输的第一步是采集油气资源。
在油气田开发中，通过井筒钻井将油气储层连接到地面。
在这个过程中，通过使用钻杆、钻头和口杯等工具，将岩层打通并将地下的油气带到地面。
2.分离油气从油田地下钻井到地面后，油气中含有大量的水和杂质。
为了将油和气分离出来，需要进行分离。
通常采用的方法是通过物理或化学方法将油气和水、杂质分离。
3.净化在分离过程中，仍然可能有一些杂质残留在油气中。
为了提高油气的质量和降低对后续设备的腐蚀和损坏，需要对油气进行净化处理。
净化过程可以包括除尘、除水、除酸、除氧等处理。
4.调节得到净化后的油气后，需要对其进行调节，以满足输送和加工的要求。
调节工作可以包括控制油气的温度和压力，调节油气的化学成分，以及调整油气的流量等。
5.压缩油气集输中的一个重要环节是对气体进行压缩。
压缩可以提高气体的压力，使其能够更好地进行输送和加工。
压缩工作通常采用压缩机进行。
6.输送经过上述处理后，油气需要被输送到加工和处理设施或输送到市场销售。
输送方式可以采用管道输送、罐车运输、船舶运输等。
其中，管道输送是最常用的方式，因为它具有输送量大、成本低、安全可靠等优势。
7.监测和维护油气集输过程中，需要对油气的流量、压力、温度等进行监测和控制，以确保集输系统的正常运行。
同时，还需要对集输系统进行维护和管理，包括对设备进行定期检修和更换，保证设备的正常运行。
总结：油气集输流程包括采集、分离、净化、调节、压缩和输送等多个环节，其中每个环节都具有一定的重要性和复杂性。
通过对油气的采集、分离和净化等处理，可以提高油气的质量和纯度，为后续加工和使用做好准备。
在输送过程中，要保证油气的安全可靠和有效运输。
因此，在油气集输流程中，严格遵守相关规定和标准，采取合理的操作措施和安全措施，是非常重要的。
只有保证油气集输的流程和环节的顺利进行，才能最大限度地发挥油气资源的潜力，为社会经济发展做出贡献。

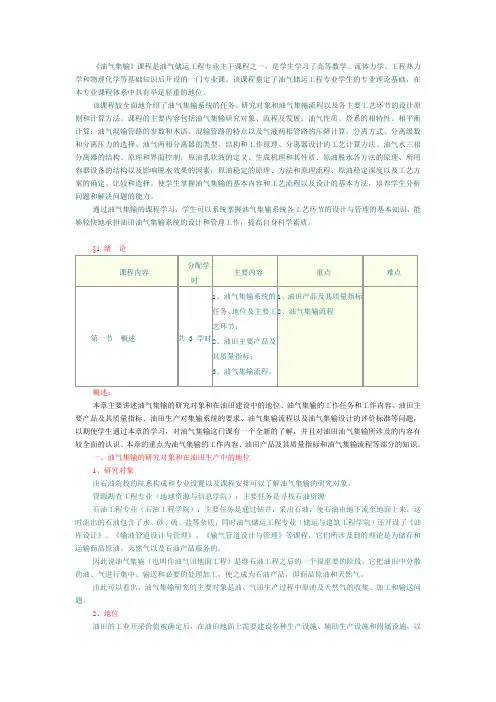

《油气集输》课程是油气储运工程专业主干课程之一，是学生学习了高等数学、流体力学、工程热力学和物理化学等基础知识后开设的一门专业课。
该课程奠定了油气储运工程专业学生的专业理论基础，在本专业课程体系中具有举足轻重的地位。
该课程较全面地介绍了油气集输系统的任务、研究对象和油气集输流程以及各主要工艺环节的设计原则和计算方法。
课程的主要内容包括油气集输研究对象、流程及发展；油气性质、烃系的相特性、相平衡计算；油气混输管路的参数和术语、混输管路的特点以及气液两相管路的压降计算，分离方式、分离级数和分离压力的选择、油气两相分离器的类型、结构和工作原理、分离器设计的工艺计算方法、油气水三相分离器的结构、原理和界面控制；原油乳状液的定义、生成机理和其性质、原油脱水各方法的原理、所用容器设备的结构以及影响脱水效果的因素；原油稳定的原理、方法和原理流程、原油稳定深度以及工艺方案的确定、比较和选择。
使学生掌握油气集输的基本内容和工艺流程以及设计的基本方法，培养学生分析问题和解决问题的能力。
通过油气集输的课程学习，学生可以系统掌握油气集输系统各工艺环节的设计与管理的基本知识，能够较快地承担油田油气集输系统的设计和管理工作，提高自身科学素质。
§1 绪论概述：本章主要讲述油气集输的研究对象和在油田建设中的地位、油气集输的工作任务和工作内容、油田主要产品及其质量指标、油田生产对集输系统的要求、油气集输流程以及油气集输设计的评价标准等问题，以期使学生通过本章的学习，对油气集输这门课有一个全新的了解，并且对油田油气集输所涉及的内容有较全面的认识。
本章的重点为油气集输的工作内容、油田产品及其质量指标和油气集输流程等部分的知识。
一、油气集输的研究对象和在油田生产中的地位1、研究对象由石油院校的院系构成和专业设置以及课程安排可以了解油气集输的研究对象。
资源勘查工程专业（地球资源与信息学院）：主要任务是寻找石油资源石油工程专业（石油工程学院）：主要任务是通过钻井，采出石油，使石油由地下流至地面上来，这时流出的石油包含了水、砂、硫、盐等杂质；同时油气储运工程专业（储运与建筑工程学院）还开设了《油库设计》、《输油管道设计与管理》、《输气管道设计与管理》等课程，它们所涉及到的理论是为储存和运输商品原油、天然气以及石油产品服务的。
油气集输工艺流程油气集输工艺流程是指将油气田中产出的原油、天然气等能源通过管道、船舶等运输工具进行集输和输送的一系列工艺流程。
这个过程涉及到多个环节和技术，需要经过严格的设计、施工和运营管理，以确保油气能够安全、高效地从产地输送到加工厂或终端用户手中。
下面将详细介绍油气集输工艺流程的主要环节和技术要点。
1. 油气采集与处理油气集输工艺流程的第一步是油气的采集与处理。
在油气田中，通过钻井等方式开采出地下的原油和天然气资源。
这些原油和天然气还含有杂质和其他成分，需要进行初步的处理和分离。
例如，原油中可能含有水、天然气和固体杂质，需要通过分离器和过滤器等设备进行初步的分离和处理，以获取纯净的原油和天然气。
2. 输送系统设计在油气采集与处理后，需要设计输送系统来将原油和天然气从采集点输送到加工厂或终端用户。
输送系统的设计需要考虑多方面因素，包括输送距离、输送量、输送方式等。
对于远距离输送，通常会选择建设长输管道来输送原油和天然气；对于近距离输送或小规模输送，可以选择使用集装箱、罐车等运输工具。
3. 输送工艺输送工艺是油气集输工艺流程中的核心环节。
对于原油的输送，通常采用管道输送的方式。
管道输送具有输送量大、输送距离远、成本低等优点，但也需要考虑管道的材质、防腐蚀、安全监测等技术要点。
对于天然气的输送，可以选择管道输送或液化天然气(LNG)的方式。
LNG具有体积小、能量密度高的优点，适合远距离输送。
4. 输送安全管理在油气集输工艺流程中，输送安全管理是至关重要的。
原油和天然气是易燃易爆的危险品，一旦发生泄漏或事故，将会对环境和人员造成严重危害。
因此，输送系统需要配备先进的安全监测设备和防护措施，以确保输送过程的安全稳定。
此外，还需要建立完善的应急预案和危险源管理制度，以应对突发事件。
5. 终端加工与利用最后一个环节是油气的终端加工与利用。
原油需要经过炼油厂的加工，提炼出各种石油产品，如汽油、柴油、润滑油等。

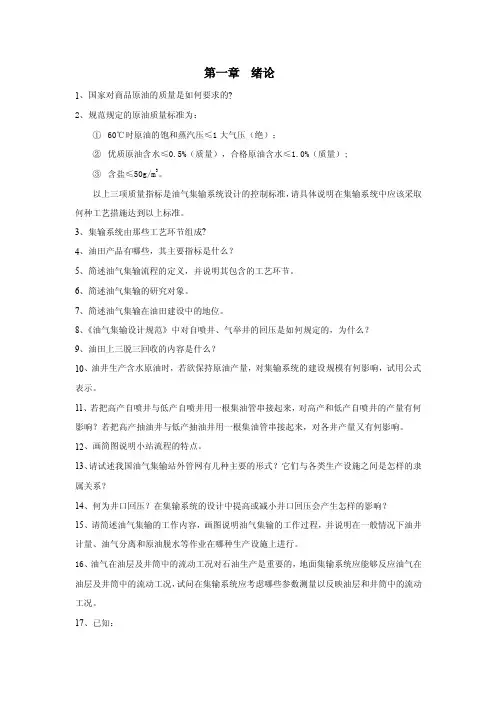

第一章绪论1、国家对商品原油的质量是如何要求的?2、规范规定的原油质量标准为：①60℃时原油的饱和蒸汽压≤1大气压（绝）；②优质原油含水≤0.5%（质量），合格原油含水≤1.0%（质量）;③含盐≤50g/m3。
以上三项质量指标是油气集输系统设计的控制标准，请具体说明在集输系统中应该采取何种工艺措施达到以上标准。
3、集输系统由那些工艺环节组成?4、油田产品有哪些，其主要指标是什么？5、简述油气集输流程的定义，并说明其包含的工艺环节。
6、简述油气集输的研究对象。
7、简述油气集输在油田建设中的地位。
8、《油气集输设计规范》中对自喷井、气举井的回压是如何规定的，为什么？9、油田上三脱三回收的内容是什么？10、油井生产含水原油时，若欲保持原油产量，对集输系统的建设规模有何影响，试用公式表示。
11、若把高产自喷井与低产自喷井用一根集油管串接起来，对高产和低产自喷井的产量有何影响？若把高产抽油井与低产抽油井用一根集油管串接起来，对各井产量又有何影响。
12、画简图说明小站流程的特点。
13、请试述我国油气集输站外管网有几种主要的形式？它们与各类生产设施之间是怎样的隶属关系？14、何为井口回压？在集输系统的设计中提高或减小井口回压会产生怎样的影响？15、请简述油气集输的工作内容，画图说明油气集输的工作过程，并说明在一般情况下油井计量、油气分离和原油脱水等作业在哪种生产设施上进行。
16、油气在油层及井筒中的流动工况对石油生产是重要的，地面集输系统应能够反应油气在油层及井筒中的流动工况，试问在集输系统应考虑哪些参数测量以反映油层和井筒中的流动工况。
17、已知：①A油气田某区块产井流气油比为100～200Nm3/Ton，综合含水20%，属自喷井采油，油压约为2～3MPa；②B油气田某区块产井流气油比为10～50Nm3/Ton，综合含水70～80%，属抽油井采油。
根据油气田产品质量标准要求，试分别设计合理的地面工艺处理流程（以方框流程或示意流程图表示）。
联合站油气集输的工艺流程
1. 油气采集：将油气从油气田或油气井中采集出来。
采集方式包括常规采油、水驱采油、注水采油等。
2. 油气处理：将采集来的油气进行处理，以去除其中的杂质和杂物，提高其品质和纯度。
包括沉降、过滤、脱水、脱硫、脱酸、脱盐等工艺。
3. 油气输送：将处理后的油气通过管道输送到中央处理设施或者终端用户。
输送过程中需要考虑管道的设计、铺设、维护和安全等问题。
4. 油气储存：将输送来的油气储存起来，以备后续使用。
储存方式包括地下储存、地上储存、船舶储存等。
5. 油气运输：将储存的油气通过船舶、铁路、公路等运输方式输送到最终用户处。
