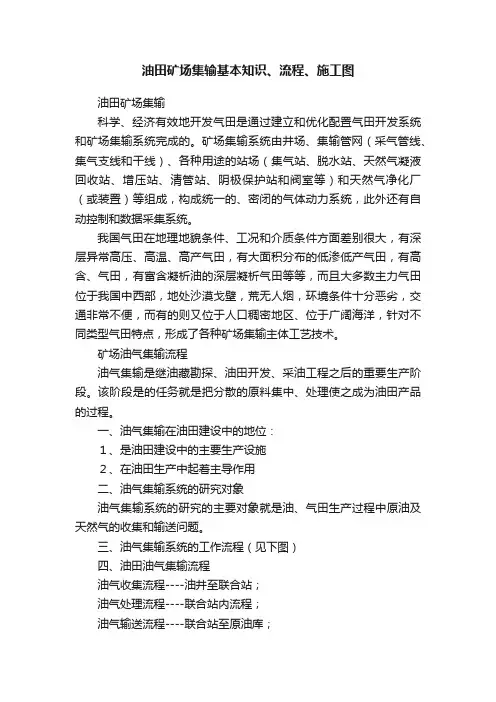

油田矿场集输基本知识、流程、施工图油田矿场集输科学、经济有效地开发气田是通过建立和优化配置气田开发系统和矿场集输系统完成的。
矿场集输系统由井场、集输管网（采气管线、集气支线和干线）、各种用途的站场（集气站、脱水站、天然气凝液回收站、增压站、清管站、阴极保护站和阀室等）和天然气净化厂（或装置）等组成，构成统一的、密闭的气体动力系统，此外还有自动控制和数据采集系统。
我国气田在地理地貌条件、工况和介质条件方面差别很大，有深层异常高压、高温、高产气田，有大面积分布的低渗低产气田，有高含、气田，有富含凝析油的深层凝析气田等等，而且大多数主力气田位于我国中西部，地处沙漠戈壁，荒无人烟，环境条件十分恶劣，交通非常不便，而有的则又位于人口稠密地区、位于广阔海洋，针对不同类型气田特点，形成了各种矿场集输主体工艺技术。

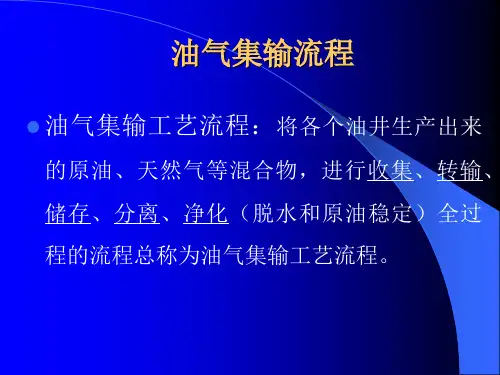

矿场油气集输流程油气集输是继油藏勘探、油田开发、采油工程之后的重要生产阶段。
该阶段是的任务就是把分散的原料集中、处理使之成为油田产品的过程。
一、油气集输在油田建设中的地位：１、是油田建设中的主要生产设施２、在油田生产中起着主导作用二、油气集输系统的研究对象油气集输系统的研究的主要对象就是油、气田生产过程中原油及天然气的收集和输送问题。
三、油气集输系统的工作流程（见下图）四、油田油气集输流程油气收集流程----油井至联合站；油气处理流程----联合站内流程；油气输送流程----联合站至原油库；（一）油气集输流程分类1、按不同加热方式：不加热集油流程、井场加热集油流程、热水伴随集油流程、蒸汽伴随集油流程、掺稀油集油流程、掺热水集油流程、掺活性水集油流程、掺蒸汽集油流程。
2、按通往油井的管线数目：单管集油流程、双管集油流程和三管集油流程。
3、按集油管网形态：米字型管网集油流程、环型管网集油流程、树状管网集油流程和串联管网集油流程。
4、按油气集输系统布站级数：油井和原油库之间集输站场级数；一级布站集油流程：只有集中处理站；二级布站集油流程：计量站和集中处理站；三级布站集油流程：计量站、接转站（增压）和集中处理站；5、集输系统密闭程度：开式和密闭流程。
油气集输图文一、绪论1. 把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。
2. 油气集输主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺。
3. 油田生产中的“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油。
4. 油田生产中的“三回收”是指汗水回收、天然气回收和轻质油回收。
5. 试分析原油外输前需进行脱水的原因？答：从井中采出的原油一般都含有一定数量的水，而原油含水多了会给造成浪费，增加设备，多耗能;原油中的水多数含有盐类，加速了设备、容器和管线的腐蚀;在石油炼制过程中，水和原油一起被回热时，水会急速激化膨胀，压力上升，影响炼厂正常操作和产品质量，甚至会发生爆炸。
因此外输原油前，需进行脱水，使含水量要求不超过0.5％。
6. 原油脱气：通过油气分离器和原油稳定装置把原油中的气态轻烃组分脱离出去的工艺过程。
7. 油气计量：是指对石油和天然气流量的测定。
主要分为油井产量计量和外输流量计量两种。
8. 油井产量计量：是指对单所生产的油量和生产气量的测定，它是进行油井管理、掌握油层动态的关键资料数据。
9. 外输计量：是对石油和天然气输送流量的测定，它是输出方和接收方进行油气交接经营管理的基本依据。
10. 油气计量站：它主要由集油阀组（俗称总机关）和单井油气计量分离器组成，在这里把数口油井产品集中在一起，轮流对各单井的产油气量分别进行计量。
11. 计量接转站：有的油气计量站因油压较低，增加了缓冲缺勤和输油泵等外输设备，这种油气小站叫计量接转站，既然进行油气讲师还承担原油接转任务。
12. 转油站：是把数座计量（接转）站来油集中在一起，进行油气分离、油气计量、加热沉降和油气转输等作业的中型油站，又叫集油站。
有的转油站还包括原油脱水作业，这种站叫脱水转油站。
绘制油气、集输、注水站工艺流程图一、准备工作：（1）材料准备序号名称规格数量备注1 绘图纸3号1张2 草稿纸若干（2）工、用、量具准备序号名称规格数量备注1 三角尺1个考生自备2 直尺150mm 1个考生自备3 圆规1个考生自备4 橡皮1个考生自备5 绘图铅笔1支考生自备二、机械制图标准1、线框在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，但同一产品的图样只能采用其中一种格式。
有装订的边是a和c边，不装订的边都是e2、比例：3、字体：做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、 图线：在化工制图中的图线仍采用国家标准规定的各种图线。
图线分为粗、细两种，粗线宽度b 在0.5~2mm 之间选择，细线宽度约为b/3.绘图时根据清晰、醒目、按图形大小和复杂程度选择宽度。
但在同一图样中，同类图线的宽度和类型应一致。
在实际绘制过程中对图线绘制有如下几点要求：（1）虚线、点划线、双点划线的线段长度及间隔应均匀分布。
（2）点划线和双点划线的首末端应是线段而不是点。
（3）圆的中心线在圆心处为线段的交点，且中心线两端超出圆轮廓线2~5mm。
（4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。
线型：实线、虚线、单（双）点画线、折断线、波浪线等线宽（组）：粗线（b）中粗线（ 0.75b ）（给排水工程）中线（0.5b）细线（0.25b）应注意的问题：➢在同一张图纸内，相同比例的图样应采用相同的线宽组；➢虚线、点画线的画与间隔应均匀相等；如虚线画长3-6mm，间隔0.5-1mm，点画线的画长15-20mm；5、标题栏：标题栏与机械制图的大致相同。
