国网考试电力系统继电保护 习题库

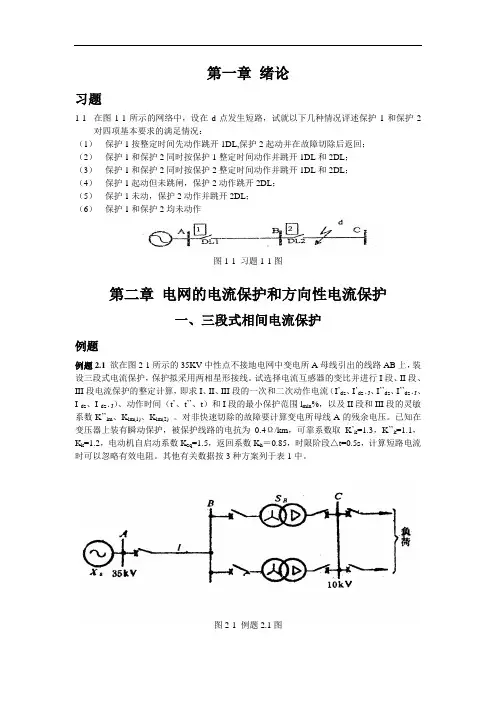

第一章绪论习题1-1 在图1-1所示的网络中，设在d点发生短路，试就以下几种情况评述保护1和保护2对四项基本要求的满足情况：（1）保护1按整定时间先动作跳开1DL,保护2起动并在故障切除后返回；（2）保护1和保护2同时按保护1整定时间动作并跳开1DL和2DL；（3）保护1和保护2同时按保护2整定时间动作并跳开1DL和2DL；（4）保护1起动但未跳闸，保护2动作跳开2DL；（5）保护1未动，保护2动作并跳开2DL；（6）保护1和保护2均未动作图1-1 习题1-1图第二章电网的电流保护和方向性电流保护一、三段式相间电流保护例题例题2.1欲在图2-1所示的35KV中性点不接地电网中变电所A母线引出的线路AB上，装设三段式电流保护，保护拟采用两相星形接线。

试选择电流互感器的变比并进行I段、II段、III段电流保护的整定计算，即求I、II、III段的一次和二次动作电流（I’dz、I’dz·J、I’’dz、I’’dz·J、I dz、I dz·J）、动作时间（t’、t’’、t）和I段的最小保护范围l min%，以及II段和III段的灵敏系数K’’lm、K lm(1)、K lm(2)。

对非快速切除的故障要计算变电所母线A的残余电压。

已知在变压器上装有瞬动保护，被保护线路的电抗为0.4Ω/km，可靠系数取K’k=1.3，K’’k=1.1，K k=1.2，电动机自启动系数K zq=1.5，返回系数K h＝0.85，时限阶段△t=0.5s，计算短路电流时可以忽略有效电阻。

其他有关数据按3种方案列于表1中。

图2-1 例题2.1图表1 三种方案解参见图2-1。

已知X s=0.3Ω，l =10km，S B=2×10 MV A，U d%=7.5，S fh=15MV A，t10＝2.5s。

1 求电流I段定值（1）动作电流I’dzI’dz＝K’k×Ｉd·B·max＝1.3×4.97＝6.46（kA）其中Ｉd·B·max＝E S/（X s＋X AB）＝（37/3）/（0.3＋10×0.4）＝4.97（kA）(2) 灵敏性校验，即求l minl min = 1/Z b×(（3/2)·E x/ I’dz－X s,max) = 1/0.4×( (37/2) / 6.46 －0.3)=6.4 (km)l min % = 6.4/10 ×100% = 64% > 15%2 求电流II段定值(1) 求动作电流I’’dz为与相邻变压器的瞬动保护相配合，按躲过母线C最大运行方式时流过被整定保护的最大短路电流来整定（取变压器为并列运行）于是Ｉd·C·max＝E S/（X s＋X AB＋X B／2）＝（37/3）/（0.3＋4＋9.2/2）＝2.4（kA）I’’dz＝K’’k·Ｉd·C·max＝ 1.1×2.4＝2.64（kA）式中X B＝Ud%×（U2B / S B）＝0.075×（352／10）＝9.2（Ω）（2）灵敏性校验K’’lm=Ｉd·B·min / I’’dz＝3/ 2×4.97／2.64＝1.63 > 1.5满足要求（3）求动作时间t（设相邻瞬动保护动作时间为0s）t’’ = 0+0.5 = 0.5 (s)3 求电流III段定值（1）求动作电流IdzI dz =(Kk/Kh)×Kzq×Imaxfh=(1.2/ 0.85)×1.5×247=523(A)式中Imaxfh =Sfh/（3U ming）=15/（3×35）=247（A）（2）灵敏性校验本线路末端短路时K lm (1) =((3/2) ×4.97)/0.523=8.22>1.5 满足要求相邻变压器出口母线C（变压器为单台运行）三相短路时Ｉ（3）d·C·max＝E S/（X s＋X AB＋X B）＝（37/3）/ (0.3+4+9.2) = 1.58（kA）考虑C点短路为y，d11接线变压器后短路，当该点为两相短路时，对所研究的保护动作最不利，又因保护接线采用两继电器式两相星形接线，故有Ｉ（2）d·min＝(1/2)Ｉ（3）d·C·min故K lm (2) =0.5×1580／523＝1.5 > 1.2满足要求如采用三继电器式两相星形接线，灵敏系数还可提高1倍。

继电保护题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.在以下保护中,（）不能作为主保护。

A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案：A2.自动重合闸的成功率大约在（A、99%以上B、80%-85%C、60%-90%D、小于正确答案：B3.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉沖，这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案：B4.变压器的过电流保护，加装复合电压闭锁元件是为了（)A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案：C5.断路器失灵保护动作时，下列说法正确的是(）A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段，再跳开同一母线上与之相连的其他回路断路器正确答案：D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路，Y侧某相短路电流是其他两相的两倍，该相为（〕A、A相B、B相C、C相D、都不对正确答案：C7.不属于继电保护基本要求的是（A、速动性B、选择性C、有效性D、可靠性正确答案：C8.当控制开关的合闸后位置，断路器在分闸后位置，断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案：D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案：A10.鉴别波形间断角的差动保护，是根据变压器（）波形特点为原理的保护。

A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案：D11.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案：B12.距离山段保护，采用方向阻抗继电器比采用全阻抗继电器（A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案：D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外，还应考虑（A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案：C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时(）A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案：B15.要保证重合闸装置只动作一次，装置的准备动作时间应为（A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案：B16.变压器差动保护中，为了减少不平衡电流，常选用一次侧通过较大短路电流时铁芯也不致于饱和的（）电流互感器。

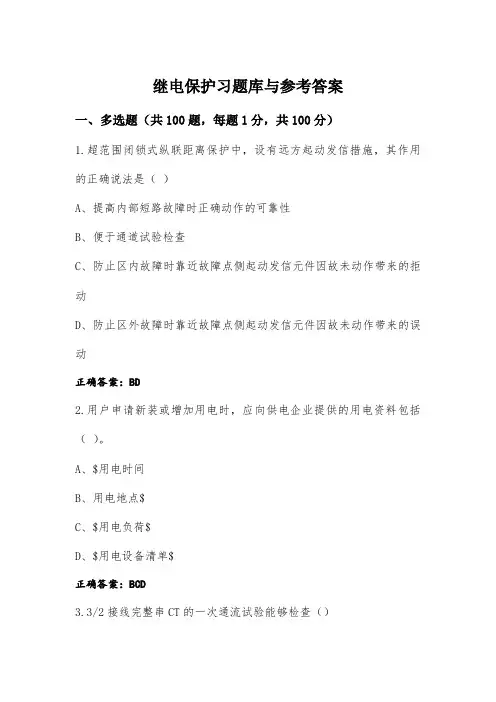

继电保护习题库与参考答案一、多选题（共100题，每题1分，共100分）1.超范围闭锁式纵联距离保护中，设有远方起动发信措施，其作用的正确说法是（）A、提高内部短路故障时正确动作的可靠性B、便于通道试验检查C、防止区内故障时靠近故障点侧起动发信元件因故未动作带来的拒动D、防止区外故障时靠近故障点侧起动发信元件因故未动作带来的误动正确答案：BD2.用户申请新装或增加用电时，应向供电企业提供的用电资料包括（）。

A、$用电时间B、用电地点$C、$用电负荷$D、$用电设备清单$正确答案：BCD3.3/2接线完整串CT的一次通流试验能够检查（）A、CT二次电流回路绝缘是否良好B、CT的变比C、CT是否存在两点接地D、CT的极性E、分别短封绕组时还可确认CT的绕组分配是否正确正确答案：BDE4.智能终端的检修压板投入时，（）。

A、发出的GOOSE品质位为检修B、发出的GOOSE品质位为非检修C、只响应品质位为非检修的命令D、只响应品质位为检修的命令正确答案：AD5.关于短路电流的计算方式，下列选择错误的是(____)。

A、最大运行方式B、正常运行方式C、最小运行方式D、满足负荷运行方式正确答案：BCD6.下面哪种情况下需要做通流试验（）？A、保护定检时B、处理保护装置CT断线告警时C、新建站投运前D、电流互感器更换后正确答案：CD7.以下关于保护用断路器位置触点配置原则的描述，正确的是（）。

A、双母线接线型的母线保护中接入的母联、分段断路器位置应采用断路器的三相跳闸位置串联逻辑B、对于双断路器接线型式，应有单断路器检修的安全措施C、线路保护和带有重合闸或死区判别功能的断路器保护应接入断路器的分相跳闸位置触点D、单独配置的过电压保护、安全稳定控制装置等宜采用断路器的三相跳闸位置串联逻辑正确答案：ABCD8.关于PT、CT回路接地点，下列说法正确的是(____)。

A、公用电压互感器的二次回路在规程规定接地点一点接地，各电压互感器中性线不得接有可能断开的开关或熔断器B、公用电流互感器二次绕组二次回路只允许、且必须在相关保护柜屏内一点接地C、独立的、与其他电流互感器和二次回路没有电气联系的二次回路应在开关场一点接地D、已在控制室一点接地的电压互感器二次绕组，应在开关场将二次绕组中性点经放电间隙或氧化锌阀片接地正确答案：ABCD9.建设世界一流电网就是建设以特高压电网为骨干网架，各级电网协调发展，具有( )化特征的坚强智能电网。

国网继电保护专业考试题库（完整版）单选题1.智能变电站继电保护装置的采样输入接口数据采样频率宜为（）。

A、80kHzB、400kHzC、40kHzD、4kHz答案：D2.当电压互感器二次采用B相接地时（）。

A、在B相回路中不应装设熔断器或快速开关B、应在接地点与电压继电器之间装设熔断器或快速开关C、应在电压互感器二次出口与接地点之间装设熔断器或快速开关答案：C3.智能变电站SV组网连接方式且合并单元接收外同步的情况下，多间隔合并单元采样值采用()实现同步。

A、采样计数器同步B、插值同步C、外接同步信号同步D、不需要同步答案：A4.()文件为变电站一次系统的描述文件，主要信息包括一次系统的单线图、一次设备的逻辑节点、逻辑节点的类型定义等。

B、SSDC、SCDD、CID答案：B5.当小接地系统中发生单相金属性接地时，中性点对地电压为（）。

A、UφB、-UφC、0D、Uφ答案：B6.若装置处于检修状态，品质Quality的()位被置TRUE。

A、validityB、sourceC、testD、operatorBlocked答案：C7.有源GIS电子式互感器中传感电压的感应元件多为()。

A、罗氏线圈B、低功率线圈C、取能线圈D、电容分压环8.采用IEC61850-9-2点对点模式的智能变电站，若仅合并单元投检修将对线路差动保护产生的影响有()(假定保护线路差动保护只与间隔合并单元通信)。

A、差动保护闭锁，后备保护开放B、所有保护闭锁C、所有保护开放D、差动保护开放，后备保护闭锁答案：B9.线路保护的纵联通道采用()逻辑节点建立模型。

A、PDjFB、PDISC、PSCHD、PTOC答案：C10.下列说法()是正确的。

A、空芯线圈的输出信号是被测电流的微分B、空芯线圈的输出信号是被测电流的积分C、空芯线圈的输出信号与被测电流成正比D、空芯线圈的输出信号与被测电流成反比答案：A11.对于自辐变压器的接地保护，当有选择性要求时应装设：(）。

全国电力系统继电保护专业试题问答题基础知识1、 如果发电机与无穷大系统母线相连，其功角特性曲线如图所示。

如果原动机的功率为P M ，则有两个工作点A 、B 分别对应功角δ1和δ2，（1） 用静态稳定分析法说明A 点是稳定运行工作点，B 点不是稳定运行工作点。

（2） 静稳极限的边界对应的功角δ是多少度？ 答：（1）A 点工作点：当有一个小扰动δ↑时，发电机输出功率P ↑，原动机提供功率PM 不变，所以PM<P ，原动机的动作特性小于发电机的制动转矩。

发电机要减速，转速n ↓，这样δ↓，工作点还可以回到原来的A 点。

所以A 点是稳定的工作点。

B 工作点：当有一个小扰动δ↑时，发电机输出功率P ↓，原动机提供功率PM 不变，所以PM>P ，原动机的动作特性大于发电机的制动转矩，在剩余转矩作用下发电机加速n ↑，这样δ进一步上升，δ的上升发电机输出功率P 再进一步下降┈┈如此恶性循环发电机的工作点回不到B 点，造成系统振荡。

所以B 点是不稳定的工作点。

（2）静稳极限边界的功角δ=9002、 为保证继电保护发挥积极作用，对电网结构、一次设备布置、厂所主接线等一般要考虑哪些问题？（P94-56）3、 一般短路电流计算采用哪些假设条件？答：（1） 忽略发电机、调相机、变压器、架空线路、电缆线路等阻抗参数的电阻部分，并假定旋转电机的负序电抗等于正序电抗。

66Kv 及以下的架空线路和电缆，当电阻和电抗之比R/X>0.3时，宜采用阻抗值Z ＝22X R 。

（2）发电机及调相机的正序电抗可采用t ＝0时的瞬时值（Xd ’’的饱和值）。

（3）发电机电动势标么值可以假定等于1，且两侧发电机电动势相位一致。

只有计算线路非全相运行电流和全相振荡电流时，才考虑线路两侧电动机综合电动势间有一定的相角差。

（4）不考虑短路电流的衰减。

对机端电压励磁的发电机出口附近故障，应从动作时间上满足保护可靠动作的要求。

（5）各级电压可采用标称电压值或平均电压值，而不考虑变压器分接头实际位置的变动。

2023年继电保护参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】电力系统继电保护采用()衡量其可靠性。

A、正确动作次数B、误动作次数C、正确动作率2.【单选题】电力系统发生相间短路时的主要特征是()。

A、电流增大B、电流减小C、电压升高3.【单选题】继电保护中根据测量部分的输出,按照继电保护预先设置的逻辑关系进行判断,确定是否应该使断路器跳闸或发出信号,并将判断结果输出给执行部分的是()的作用。

A、显示部分B、逻辑部分C、跳闸部分4.【判断题】电动机的各种非接地的不对称故障包括电动机匝间短路、断相、相序接反以及三相短路等。

5.【判断题】变压器差动保护反应变压器两侧电流的大小和相位而决定保护是否动作。

6.【判断题】电动机运行中被过热保护跳闸时电动机禁止再起动回路不动作,电动机可以再起动。

7.【单选题】中性点直接接地系统发生接地故障,在三相中将产生()的零序电流。

A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同8.【单选题】变压器气体保护的主要元件是气体继电器,又称()。

A、电流继电器B、瓦斯继电器C、电压继电器D、中间继电器9.【单选题】某10kV系统通过配电线路向负荷供电,电源电抗X=0.12Ω,线路长度=10km,线路单位长度电抗X=0.30Ω/km,当线路末端发生三相短路时,短路电流周期分量为()。

A、3.50kB、3.07kC、2.17kD、1.85k10.【单选题】装卸用管必须（）进行1次耐压试验。

A、每天B、每月C、每季度D、每年11.【单选题】变压器低电压起动的过电流保护的电压元件动作电压整定,按照躲过()。

A、正常运行母线可能出现的最低工作电压B、额定电压C、最大工作电压12.【单选题】定时限过电流保护的动作电流较小，但必须保证系统在()时不动作。

A、发生单相短路B、发生两相短路C、发生三相短路D、正常运行最大负荷13.【判断题】电动机堵转保护采用负序电流构成。

国家电网电力系统继电保护测试题2答案第一篇：国家电网电力系统继电保护测试题2答案一、单项选择题(每小题2分，共30分)1.B2.B3.C4.C5.C6.D7.D8.A9.A10.B11.A12.D13.C14.C15.A二、填空题(每小题1分，共20分)1.执行2.选择性3.相间4.近后备保护5.电流保护6.最小电流7.一次电流倍数8.单相接地短路9.电流Ⅲ段10.躲过最大负荷电流，并在最大负荷电流下能可靠返回来11.越长12.两相不完全星形接线13.方向14.重气体15.非接地线路16.数字量17.越小18.幅值19.收发信机20.气体保护三、简答题(每小题6分，共30分)1.继电保护的任务是1）当电力系统发生故障时，自动地、迅速地、有选择地向断路器发出跳闸命令，由断路器切除故障部分，保证非故障部分继续运行。

（2）当电力系统发生不正常工作状态时，发出信号，通知值班人员进行处理或经期长延时，切除处于不正常工作状态下的设备。

2.电流保护的接线方式是指电流继电器线圈与电流互感器二次绕组间的连接方式。

电流保护的接线方式有（1）三相完全星形接线，（2）两相不完全星形接线3.微机保护硬件系统主要由模拟量输入、单片机（CPU）系统、开关量输入输出、人机对话和电源等部分构成。

4.利用测量电压与电流的比值来反应故障点至保护安装处距离的原理构成的保护称为距离保护，距离保护具有不受或受系统运行方式影响小的特点。

5.变压器励磁涌流波形的特点有①含有很大的非周期分量；②含有较大的二次谐波分量；③相邻波形间出现间断角，波形不对称。

励磁涌流会引起差动保护误动。

四、计算题（共10分）ⅠⅠ(3)解：（1）Iact.2=KrelIk2.max=1.2×1900=2280(A)ⅡⅡⅠIact.1=KrelIact.2 =1.1×2280=2508(A)ⅡⅠt1= t2+Δt=0.5(s)Ⅱ(2)Ⅱ(2)KL=Ik1.min/ Iact.1=(√3/2)×4300/2508=1.48>1.3满足要求五、论述题（10分）气体保护—油箱内故障主保护；纵差动保护—绕组、套管及引线故障主保护；过电流保护—内部和外部相间故障后备保护；零序保护—内部和外部接地故障后备保护；过负荷保护—反应绕组过负荷；过励磁保护—防止铁心过励磁引起变压器过热。

继电保护习题库含答案一、单选题（共33题，每题1分，共33分）1.某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将()。

A、不动作B、经延时跳闸C、发出异常信号正确答案：A2.低压配电网中所有设备的外露可导电部分均各自经保护线 PE 单独接地,电源中性点不接地或经电抗接地且通常不引出中性线N 的系统称为( )A、TT 系统B、TN 系统C、IT 系统正确答案：C3.变压器气体保护的主要元件是( )A、电流继电器B、气体继电器C、中间继电器D、电压继电器正确答案：B4.限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。

A、最大短路电流B、最小短路电流C、任意电流正确答案：B5.二次系统中,由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成,实现对开关设备的就地和远方跳、合闸操作,满足改变一次系统运行方式和故障处理的需要的系统称为( )。

A、继电保护及自动装置系统B、操作电源系统C、控制系统正确答案：C6.规程规定:35kV 电网中接地电流大于 10A 时,中性点接地方式采用( )。

A、直接接地B、经电阻接地C、经消弧线圈接地正确答案：C7.我国低压配电网的电压等级为( )A、66kvB、380/220VC、35kv正确答案：B8.安全生产举报投诉电话是 ()A、110B、12315C、12350正确答案：C9.高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A10.中性点不接地系统发生单相接地故障,故障线路零序电流( )。

A、等于各非故障线路对地电容电流之和B、等于 0C、等于本线路对地电容电流正确答案：A11.考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。

A、下条线路定时限过电流保护整定值较大B、上下级整定值相等答案解析:题目修改:“本线路与下级线路的动作电流应为()。

电力系统继电保护习题及答案第一章电力系统继电保护基本概念和要求一、选择1.1.31.电力系统在运行中发生各种类型短路故章，将伴随蓍很大的短路电流和(A ).A电压降低B电压升高C电压为零D电压不变1.1.42.继电保护装置是保证电力元件安全运行的基本设备,任何电力元件不得在无保护的状态下运行.( A )A.正确B.错误.3.电力系统继电保护的任务是系统发生故障时仅发出信号.( B )A.正确B.错误4.继电保护反映电力系统元件和电气设备的( D ),并根据运行维护条件和设备的承受能力,自动发出信号、减负荷或延时跳闸.A.故障状态B.完美状态C.正常运行状态D.异常运行状态1.2.25.继电保护装置组成元件包括( D ).A.测量与仪表回路B.仪表回路C.二次回路各元件D.测量元件、逻辑元件、执行元件6．继电保护装置中，实现判断是否有故障发生功能的是(A )A. 测量比较元件B. 逻辑判断元件C. 执行元件D. 测量互感器元件1.2.47.主保护或断路器拒动时，用来切除故障的保护是(A)A. 后备保护B. 辅助保护C. 异常运行保护D. 安全自动装置8．能满足系统稳定及设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护。

（√）1.39(多选 )下列选项属于电力系统继电保护四项基本性能要求的有( BCD ).A.良好性B.速动性C.可靠性D.选择性10.继电保护动作具有选择性其包含的含义为(AB)A. 当元件或设备故障时首先由装设在本设备上的继电保护动作切除故障B. 当继电保护或断路器拒动时后备保护切除故障时保证停电范围尽可能小C. 继电保护在需要动作时不拒动不需要动作时不误动D. 继电保护以尽可能快的速度动作切除故障元件或设备11．当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的灵敏性的体现。

（A）A.正确B.错误.12．保护装置的动作时间就是故障切除时间。

（B）A.正确B.错误.13．保护装置的动作时间就是故障切除时间。

第一章绪论习题1-1在图1-1所示的网络中，设在d点发生短路，试就以下几种情况评述保护1和保护2对四项基本要求的满足情况：（1）保护1按整定时间先动作跳开1DL,保护2起动并在故障切除后返回；（2）保护1和保护2同时按保护1整定时间动作并跳开1DL和2DL；（3）保护1和保护2同时按保护2整定时间动作并跳开1DL和2DL；（4）保护1起动但未跳闸，保护2动作跳开2DL；（5）保护1未动，保护2动作并跳开2DL；（6）保护1和保护2均未动作图1-1 习题1-1图第二章电网的电流保护和方向性电流保护一、三段式相间电流保护例题例题2.1欲在图2-1所示的35KV中性点不接地电网中变电所A母线引出的线路AB上，装设三段式电流保护，保护拟采用两相星形接线。

试选择电流互感器的变比并进行I段、II 段、III段电流保护的整定计算，即求I、II、III段的一次和二次动作电流（I’dz、I’dz·J、I’’dz、I’’dz·J、I dz、I dz·J）、动作时间（t’、t’’、t）和I段的最小保护围l min%，以及II段和III段的灵敏系数K’’lm、K lm(1)、K lm(2) 。

对非快速切除的故障要计算变电所母线A的残余电压。

已知在变压器上装有瞬动保护，被保护线路的电抗为0.4Ω/km，可靠系数取K’k=1.3，K’’k=1.1，K k=1.2，电动机自启动系数K zq=1.5，返回系数K h＝0.85，时限阶段△t=0.5s，计算短路电流时可以忽略有效电阻。

其他有关数据按3种方案列于表1中。

图2-1 例题2.1图表1 三种方案解参见图2-1。

已知X s=0.3Ω，l =10km， S B=2×10 MVA， U d%=7.5， S fh=15MVA，t10＝2.5s。

1 求电流I段定值（1）动作电流I’dzI’dz＝K’k×Ｉd·B·max＝1.3×4.97＝6.46（kA）其中Ｉd·B·max＝E S/（X s＋X AB）＝（37/3）/（0.3＋10×0.4）＝4.97（kA）(2) 灵敏性校验，即求l minl min = 1/Z b×(（3/2)·E x/ I’dz－ X s,max) = 1/0.4× ( (37/2) / 6.46 －0.3)=6.4 (km)l min % = 6.4/10 × 100% = 64% > 15%2 求电流II段定值(1) 求动作电流I’’dz为与相邻变压器的瞬动保护相配合，按躲过母线C最大运行方式时流过被整定保护的最大短路电流来整定（取变压器为并列运行）于是Ｉd·C·max＝E S/（X s＋X AB＋X B／2）＝（37/3）/（0.3＋4＋9.2/2）＝2.4（kA）I’’dz＝K’’k·Ｉd·C·max ＝ 1.1×2.4＝2.64（kA）式中X B ＝U d%×（U2B / S B）＝ 0.075×（352／10）＝9.2（Ω）（2）灵敏性校验K’’lm=Ｉd·B·min / I’’dz ＝3/ 2×4.97／2.64 ＝1.63 > 1.5满足要求（3）求动作时间t（设相邻瞬动保护动作时间为0s）t’’ = 0+0.5 = 0.5 (s)3 求电流 III段定值（1）求动作电流IdzIdz =(Kk/Kh)×Kzq×Im axfh=(1.2/ 0.85)×1.5×247=523(A)式中 Im axfh =Sfh/（3U m ing）=15/（3×35）=247（A）（2）灵敏性校验本线路末端短路时K lm (1) =((3/2) ×4.97)/0.523=8.22>1.5 满足要求相邻变压器出口母线C（变压器为单台运行）三相短路时Ｉ（3）d·C·max ＝E S/（X s＋X AB＋X B）＝（37/3）/ (0.3+4+9.2) = 1.58（kA）考虑C点短路为y，d11接线变压器后短路，当该点为两相短路时，对所研究的保护动作最不利，又因保护接线采用两继电器式两相星形接线，故有Ｉ（2）d·min ＝(1/2)Ｉ（3）d·C·min故K lm (2) = 0.5×1580／523 ＝1.5 > 1.2 满足要求如采用三继电器式两相星形接线，灵敏系数还可提高1倍。

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

继电保护习题库+答案一、单选题（共58题，每题1分，共58分）1.电力系统无功容量不足必将引起电压(____)。

A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案：D2.若测量阻抗偏小，则保护范围(____)。

A、不变B、偏大C、不确定D、偏小正确答案：B3.对于单侧电源网络的相间短路保护，其中第二段为(____)。

A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案：D4.三种圆特性阻抗元件中，(____)的动作阻抗与测量阻抗的阻抗角无关。

A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案：C5.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区(____)。

A、大B、相同C、无法确定D、小正确答案：A6.变压器差动速断保护的动作条件是(____)。

A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动，只要差流达到整定值既能动作正确答案：D7.在线路发生单相接地故障时，故障点的(____)最高，向电源侧逐步降低为零。

A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案：C8.变压器引出线（外套管处）发生相间短路故障，(____)保护快速动作。

A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案：B9.相间距离保护测量组件一般均采用(____)接线方式。

A、-30°B、60°C、0°D、90°正确答案：D10.短路类型代表符号中（2）代表(____)短路类型。

A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案：A11.在双侧电源系统中，采用方向元件是为了解决保护的(____)。

A、灵敏性B、可靠性C、选择性D、方向性正确答案：C12.距离保护是以距离(____)元件作为基础构成的保护装置。

A、启动B、测量C、逻辑D、振荡闭锁正确答案：B13.当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是(____)。

电力系统继电保护试题答案一、选择题1. 电力系统继电保护的主要目的是（）。

A. 提高电力系统的供电可靠性B. 保证电力系统的安全稳定运行C. 优化电力系统的能源分配D. 减少电力系统的运行成本答案：B2. 以下哪种保护不属于继电保护的基本类型？（）。

A. 过电流保护B. 差动保护C. 距离保护D. 功率因数保护答案：D3. 差动保护的原理是根据（）来检测故障。

A. 电流的相位差B. 电压的幅值差C. 进出电路的电流平衡D. 电阻的变化答案：C4. 在电力系统中，距离保护的主要优点是（）。

A. 可以保护线路的全长B. 动作速度快C. 可以进行选择性切除故障D. 需要的设备简单答案：C5. 过电压保护装置的作用是（）。

A. 防止系统过载B. 限制短路电流C. 保护设备免受绝缘损坏D. 维持系统电压稳定答案：C二、判断题1. 继电保护装置只有在检测到异常情况时才会动作。

（正确）2. 差动保护可以用于电动机的保护，因为它对内部故障非常敏感。

（正确）3. 距离保护是一种非选择性保护，它不能区分近端故障和远端故障。

（错误）4. 过电流保护装置通常具有时间延迟特性，以区分瞬时电流冲击和持续过载。

（正确）5. 所有类型的继电保护都应具备可靠的选择性，以确保系统在发生故障时只切除故障部分。

（正确）三、简答题1. 简述继电保护的基本原理。

答：继电保护的基本原理是通过检测电力系统中的电流、电压、相位等参数，与设定的保护值进行比较。

当检测到的参数超出正常运行范围时，保护装置将发出信号，通过断路器或其他开关设备切除故障部分，从而保护电力系统的安全稳定运行。

2. 说明差动保护和过电流保护的主要区别。

答：差动保护是基于电路进出电流的平衡原理工作的，它对被保护设备内部和外部的故障都有反应。

而过电流保护则是基于电流大小的保护，只有当电流超过设定值时才会动作，它主要用于检测电路中的过载和短路故障。

3. 距离保护是如何实现选择性切除故障的？答：距离保护通过测量电压和电流的比值（即阻抗）来判断故障位置。

宜宾职业技术学院《电力系统继电保护》试题库课程代码、1580030课程性质、专业必修课适用专业、发电厂及电力系统学分、4理论、+2（实践）负责人、王瑞参与人、二0一四年十二月试题库汇总表序号题型题目数量备注一不定相选择题1002分/题二判断题601分/题三填空题702分/题四问答题405分/题五综合分析题1010分/题六读图分析题1010分/题七计算题2015分/题汇总310电力系统自动装置技术知识点列表101电力系统运行状态102继电保护任务103继电保护原理104继电保护装置105继电保护要求106电流保护原理107瞬时电流保护整定计算108限时电流保护整定计算109过电流保护整定计算110电流保护接线111距离保护原理112瞬时距离保护整定计算113限时距离保护整定计算114定时限距离保护整定计算115距离保护影响因素116距离保护接线117纵联保护原理118发电机保护原理119变压器保护原理120微机保护基本知识宜宾职业技术学院《电力系统自动装置》试题库组卷方案电控系电气教研室《电力系统自动装置》课程组一、考试形式、闭卷考试二、考试时间、100分钟。

三、卷面分值、100分四、题型及组卷要求1、不定相选择题（14分）、共7题，每题2分。

2、判断题（6分）、共6题，每题1分。

3、填空题（10分）、共5题，每题2分。

4、问答题（20分）、共4题，每题5分。

5、综合分析题（10分）、共1题，每题10分。

6、计算题（30分）、共2题，每题15分。

7、读图分析题（10分）、共1题，每题10分。

五、适用班级、电力专业13级所有班级六、课程教学采用的教材1、《电力系统继电保护》，张保会主编，普通高等教育“十二五”规划教材，中国电力出版社。

2、课程编号、15800302015、6、1一、不定相选择题（每题2分）1、高压输电线路的故障，绝大部分是A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路【代码】10122017【答案】A2、电力系统最严重的短路故障是A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路。

1. 在中性点直接接地电网中发生接地短路时，（）零序电压最高。

（A）保护安装处（B）接地故障点处（C）变压器接地中性点处（D）系统电源处2. 三段式电流保护中灵敏性最好的是（）。

(A) I段（B）Ⅱ段（C）Ⅲ段（D）灵敏度一样3.三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向。

（A）全阻抗继电器（B）方向阻抗继电器（C）偏移特性阻抗继电器（D）三种都不能同时实现4. 线路纵联差动保护可作线路全长的（）保护。

(A)主保护 (B)限时速动 (C)后备（D）辅助5. 由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限（）。

（A）长一些（B）一样长（C）短一些（D）不能确定6. 线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（）。

（A）保护相继动作；（B）保护有死区；（C）保护不正确动作；（D）保护既存在相继动作又存在死区。

7. 当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的（）的体现。

（A）快速性（B）选择性（C）可靠性（D）灵敏性8. 中性点直接接地系统，最常见的短路故障是（）。

(A)金属性两相短路 (B)三相短路(C)两相接地短路(D)单相接地短路9. 装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是（）。

（A）一次（B）二次（C）三次（D）五次答案：B。

注意是切断。

断路器动作的次数是？10. 时间继电器在继电保护装置中的作用是（）。

（A）计算动作时间（B）建立保护动作延时（C）计算停电时间（D）计算断路器停电时间11.低电压继电器是反映电压（）。

（A）上升而动作（B）低于整定值而动作（C）为额定值而动作（D）视情况而异的上升或降低而动作12. 在电网中装设带有方向元件的过流保护是为了保证动作的（）。

（A）选择性（B）可靠性（C）灵敏性（D）快速性13. 阻抗继电器常用的接线方式除了o0接线方式外，还有（）。

电力系统继电保护题库第一部分基础知识1.1选择题（包括单选题和多选题，题号带＊者为多选题）1.纯电感、电容并联回路发生谐振时，其并联回路的视在阻抗等于（ A )A. 无穷大B. 零C. 电源阻抗 D．谐振回路中的电抗2.电阻连接如图1-l : ab 间的电阻为( A ）A. 3ΩB. 5Ω C . 6Ω D . 7Ω3．某三角形网络LMN ，其支路阻抗（Z LM、Z MN、Z LN）均为Z ，变换为星形网络LMN-0 ，其支路阻抗（Z L0、Z M0、Z N0）均为（B )A .3ZB . Z/3C .Z4．图1-2 所示电路是由运算放大器构成的（B ）。

A ．高通滤波器B ．带阻滤波器C ．带通滤波器5．试验接线如图1-3 ，合上开关S，电压表、电流表、功率表均有读数，打开S时电压表读数不变，但电流表和功率表的读数都增加了，由此可判负载是（A）。

A ．感一阻性B .容一阻性C ．纯阻性6 ．如图1-4 逻辑电路为（A ）电路。

A ．延时动作，瞬时返回B ．瞬时动作，延时返回C ．延时动作，延时返回7 ．如图l-5门电路为（C ）电路。

A ．与门电路B ．或门电路C ．与非门电路8 ．一组对称相量α、β、γ按顺时针方向排列，彼此相差120°，称为（A ）分量。

A ．正序B ．负序C ．零序9 ．有一组正序对称相量，彼此间相位角是120°，它按（A ）方向旋转。

A ．顺时针B ．逆时针 C．平行方向10 ．对称分量法所用的运算因子α的用指数形式表示为：( A )。

A ．e j120B . e-j120C . e j240。

11 ．下列是对称分量法所用的运算子α表达式的是：( B )。

A ．1322j+ B ．132j-+ C ．132j--12 ．把三相不对称相量分解为正序、负序及零序三组对称分量时，其中正序分量Al 为（B ）。

（说明：。

α=12j -+ A . 13(A+α2B+αC ) B . 13(A+αB+α2C ) C . 13(A+B+C ) 13 ．设A 、B 、C 为三个相量，其脚标1 、2 、0 分别表示为正序、负序、零序，下式表示正确的是（B )。
