2016年电力考试网继电保护技师题库第3套详解

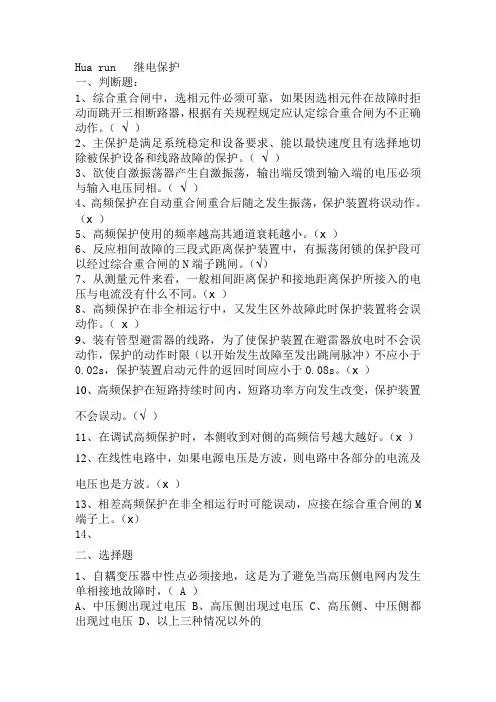

Hua run 继电保护一、判断题：1、综合重合闸中，选相元件必须可靠，如果因选相元件在故障时拒动而跳开三相断路器，根据有关规程规定应认定综合重合闸为不正确动作。

（√）2、主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

（√）3、欲使自激振荡器产生自激振荡，输出端反馈到输入端的电压必须与输入电压同相。

（√）4、高频保护在自动重合闸重合后随之发生振荡，保护装置将误动作。

（x）5、高频保护使用的频率越高其通道衰耗越小。

（x）6、反应相间故障的三段式距离保护装置中，有振荡闭锁的保护段可以经过综合重合闸的N端子跳闸。

（√）7、从测量元件来看，一般相间距离保护和接地距离保护所接入的电压与电流没有什么不同。

（x）8、高频保护在非全相运行中，又发生区外故障此时保护装置将会误动作。

（x ）9、装有管型避雷器的线路，为了使保护装置在避雷器放电时不会误动作，保护的动作时限（以开始发生故障至发出跳闸脉冲）不应小于0.02s，保护装置启动元件的返回时间应小于0.08s。

（x）10、高频保护在短路持续时间内，短路功率方向发生改变，保护装置不会误动。

（√）11、在调试高频保护时，本侧收到对侧的高频信号越大越好。

（x）12、在线性电路中，如果电源电压是方波，则电路中各部分的电流及电压也是方波。

（x）13、相差高频保护在非全相运行时可能误动，应接在综合重合闸的M 端子上。

（x）14、二、选择题1、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，（ A ）A、中压侧出现过电压B、高压侧出现过电压C、高压侧、中压侧都出现过电压D、以上三种情况以外的2距离保护在运行中最主要优点是（ B ）。

A、具有方向性B、具有时间阶梯特性C、具有快速性D、具有灵敏性3、三个相同的电阻串联总电阻是并联时总电阻的（B ）。

A、6倍B、9倍C、3倍D、1/94、两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡（B ）。

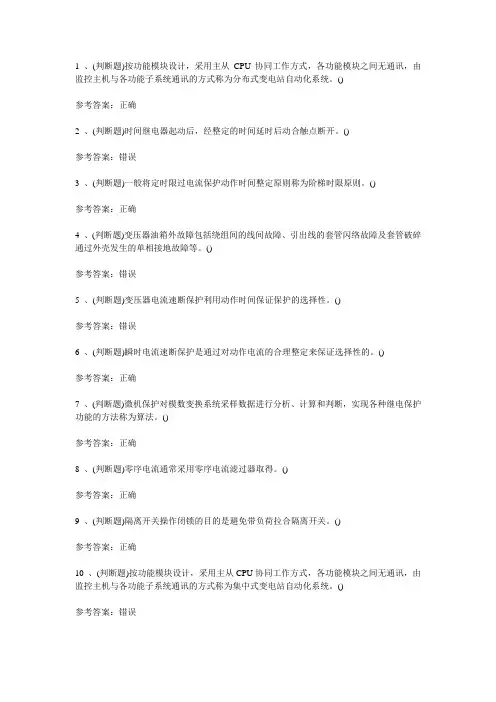

1 、(判断题)按功能模块设计，采用主从CPU协同工作方式，各功能模块之间无通讯，由监控主机与各功能子系统通讯的方式称为分布式变电站自动化系统。

()参考答案：正确2 、(判断题)时间继电器起动后，经整定的时间延时后动合触点断开。

()参考答案：错误3 、(判断题)一般将定时限过电流保护动作时间整定原则称为阶梯时限原则。

()参考答案：正确4 、(判断题)变压器油箱外故障包括绕组间的线间故障、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

()参考答案：错误5 、(判断题)变压器电流速断保护利用动作时间保证保护的选择性。

()参考答案：错误6 、(判断题)瞬时电流速断保护是通过对动作电流的合理整定来保证选择性的。

()参考答案：正确7 、(判断题)微机保护对模数变换系统采样数据进行分析、计算和判断，实现各种继电保护功能的方法称为算法。

()参考答案：正确8 、(判断题)零序电流通常采用零序电流滤过器取得。

()参考答案：正确9 、(判断题)隔离开关操作闭锁的目的是避免带负荷拉合隔离开关。

()参考答案：正确10 、(判断题)按功能模块设计，采用主从CPU协同工作方式，各功能模块之间无通讯，由监控主机与各功能子系统通讯的方式称为集中式变电站自动化系统。

()参考答案：错误11 、(判断题)备用电源自动投入装置工作时，当备用电源无压时，备自投装置应延时动作。

()参考答案：错误12 、(判断题)备用电源自动投入装置工作时，当自投不成功可投入多次。

()参考答案：错误13 、(判断题)电流继电器的返回电流与动作电流之比称为电流继电器的可靠系数。

()参考答案：错误14 、(判断题)分立元件构成的继电保护二次接线图，按照其用途可分为原理接线图和安装接线图。

()参考答案：正确15 、(判断题)零序电压的大小可根据表达式30=A-B-C求得。

()参考答案：错误16 、(判断题)零序电流I段的保护范围为本线路全长。

()参考答案：错误17 、(判断题)二次系统中，由直流电源和供电网络构成，实现供给二次系统工作电源的系统称为操作电源系统。

继电保护专业试题库及答案继电保护是电力系统中至关重要的一环，它的正确运行直接关系到电力设备的安全性和电力系统的稳定性。

为了帮助学习继电保护的同学们更好地巩固知识和提高解题能力，我们特别准备了一份继电保护专业试题库以及相应的答案。

本试题库共涵盖了多个继电保护相关的知识点，题目形式多样，答案详细解析，供大家参考和学习。

第一部分：基础知识题1. 继电保护的作用是什么？请简要说明。

答案：继电保护的作用是在电力系统中及时、准确地检测出电力设备的异常状态或故障，并迅速采取措施，以保护设备的安全运行，保障电力系统的稳定性。

2. 定义继电保护的主要指标——动作时间，并解释其意义。

答案：动作时间是指从故障事件发生到保护动作开始的时间间隔。

动作时间的长短直接关系到继电保护的可靠性和动作速度，过长的动作时间可能导致设备损坏或事故扩大。

3. 列举并解释继电保护的三个基本功能。

答案：-检测功能：通过对电力系统的参数进行监测和检测，及时发现异常情况或故障并产生警报信号。

-判别功能：对检测到的信号进行处理和判别，区分是否为故障信号。

-动作功能：根据判别结果，对故障信号进行反应，采取相应措施，例如切除故障点、保护设备脱离电网等。

第二部分：应用题1. 描述电力系统中常见的故障类型，并说明其对设备和系统的影响。

答案：常见的故障类型包括短路故障、接地故障和开路故障。

-短路故障：电流在正常路径上形成不正常的低阻抗回路，导致电流过大，可能造成设备烧毁或电网崩溃。

-接地故障：电流通过不完全绝缘或不良接地回路流向地，导致设备绝缘损坏、电压波动等问题。

-开路故障：电流无法形成完整的回路，导致设备无法正常运行，影响电力系统的稳定性。

2. 给定一台发电机的额定电压和额定功率因数，试计算发电机对应的额定视在功率。

答案：额定视在功率（S）= 额定电压（U）×额定电流（I）注：额定电流可以通过额定功率因数和额定功率（P）的关系求得。

第三部分：继电保护装置题1. 请列举并解释常见的继电保护装置类型。

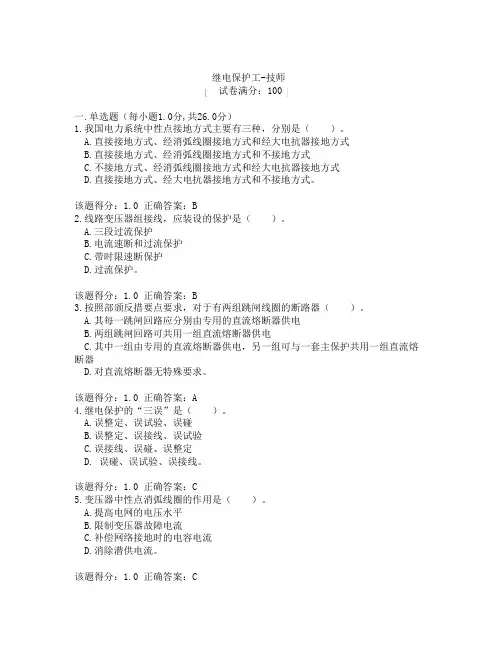

继电保护工-技师试卷满分：100一.单选题（每小题1.0分,共26.0分）1.我国电力系统中性点接地方式主要有三种，分别是（）。

A.直接接地方式、经消弧线圈接地方式和经大电抗器接地方式B.直接接地方式、经消弧线圈接地方式和不接地方式C.不接地方式、经消弧线圈接地方式和经大电抗器接地方式D.直接接地方式、经大电抗器接地方式和不接地方式。

该题得分：1.0 正确答案：B2.线路变压器组接线，应装设的保护是（）。

A.三段过流保护B.电流速断和过流保护C.带时限速断保护D.过流保护。

该题得分：1.0 正确答案：B3.按照部颁反措要点要求，对于有两组跳闸线圈的断路器（）。

A.其每一跳闸回路应分别由专用的直流熔断器供电B.两组跳闸回路可共用一组直流熔断器供电C.其中一组由专用的直流熔断器供电，另一组可与一套主保护共用一组直流熔断器D.对直流熔断器无特殊要求。

该题得分：1.0 正确答案：A4.继电保护的“三误”是（）。

A.误整定、误试验、误碰B.误整定、误接线、误试验C.误接线、误碰、误整定D. 误碰、误试验、误接线。

该题得分：1.0 正确答案：C5.变压器中性点消弧线圈的作用是（）。

A.提高电网的电压水平B.限制变压器故障电流C.补偿网络接地时的电容电流D.消除潜供电流。

该题得分：1.0 正确答案：C6.负载功率为800W，功率因数为0.6，电压为200V，用一只5A／10A，250V／500V 的功率表去测量，应选（）量程的表。

A.5A，500VB.5A，250VC.10A，250VD.10A，500V。

该题得分：1.0 正确答案：C7.在正常负荷电流下，流过电流保护测量元件的电流，当（）。

A.电流互感器接成星形时为IphB.电流互感器接成三角形接线时为IphC.电流互感器接成两相差接时为零D.电流互感器接成三角形接线时为Iph。

该题得分：1.0 正确答案：B8.谐波制动的变压器纵差保护中设置差动速断元件的主要原因是（）。

继电保护工-技师试卷满分：100一.单选题（每小题1.0分,共26.0分）1.对于“掉牌未复归”小母线PM，正确的接线是使其（）。

A.正常运行时带负电，信号继电器动作时带正电B.正常运行时不带电，信号继电器动作时带负电C.正常运行时不带电，信号继电器动作时带正电D.正常运行时带正电，信号继电器动作时带负电。

该题得分：0 正确答案：A2.由反应基波零序电压和利用三次谐波电压构成的100%定子接地保护，其基波零序电压元件的保护范围是（）。

A.由中性点向机端的定子绕组的85%～90%线匝B.由机端向中性点的定子绕组的85%～90%线匝C.100%的定子绕组线匝D.由中性点向机端的定子绕组的50%线匝。

该题得分：0 正确答案：B3.高频保护载波频率过低，如低于50kHz，其缺点是（）。

A.受工频干扰大，加工设备制造困难B.受高频干扰大C.通道衰耗大该题得分：1.0 正确答案：A4.系统振荡与短路同时发生，高频保护装置会（）。

A.误动B.拒动C.正确动作D.不定。

该题得分：1.0 正确答案：C5.新安装或一、二次回路有变动的变压器差动保护，当被保护的变压器充电时应将差动保护（）。

A.投入B.退出C.投入退出均可D.视变压器情况而定。

该题得分：0 正确答案：A6.按躲过负荷电流整定的线路过电流保护，在正常负荷电流下，由于电流互感器极性接反而可能误动的接线方式为（）。

A.三相三继电器式完全星形接线B.两相两继电器式不完全星形接线C.两相三继电器式不完全星形接线D.两相电流差式接线。

该题得分：1.0 正确答案：C7.在正常负荷电流下，流过电流保护测量元件的电流，当（）。

A.电流互感器接成星形时为IphB.电流互感器接成三角形接线时为IphC.电流互感器接成两相差接时为零D.电流互感器接成三角形接线时为Iph。

该题得分：0 正确答案：B8.利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，则应在保护的交流输入回路上（）。

继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。

A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。

A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。

A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。

A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。

答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。

答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。

答案：5A4. 电压互感器的二次侧额定电压一般为____。

答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。

（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。

（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。

（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。

（√）四、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。

2. 简述差动保护的工作原理。

答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。

其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。

3. 简述过电流保护的工作原理。

答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。

一、选择题(请将正确答案的代号填入括号内，共 33题)1. 电磁式测量仪表，可以用来测量 ( )。

(A) 直流电； (B) 交流电； (C) 交、直流电； (D) 高频电压。

2. 对于 "掉牌未复归 "小母线 PM ，正确的接线是使其 ( )。

(A) 正常运行时带负电，信号继电器动作时带正电； (B) 正常运行时不带电，信号继电器动作时带 负电； (C) 正常运行时不带电，信号继电器动作时带正电； (D) 正常运行时带正电，信号继电器动 作时带负电。

3. 如图 A-2所示， RC 移相电路输出电压 u o 对输入电压 u i 的相移应 ( )。

(A) 大于 90 °； (B) 小于 90 °； (C) 等于 90°； (D) 等于 180°。

4. CPU 是按一定规律工作的，在计算机内必须有一个 ( )产生周期性变化的信号。

(A) 运算器； (B) 控制器； (C) 寄存器； (D) 时钟发生器。

5. 在同一小接地电流系统中， 所有出线均装设两相不完全星形接线的电流保护， 但电流互感器 不装在同名两相上，这样在发生不同线路两点接地短路时，两回线路保护均不动作的几率为 ( )。

(A) 1/3； (B) 1/6； (C) 1/2； (D) 1。

6. 可以存储一位二进制数的电路是 ( )。

(A) 单稳态触发器； (B) 无稳态触发器； (C) 双稳态触发器； (D) 多稳态触发器。

7. 电力元件继电保护的选择性， 除了决定于继电保护装置本身的性能外， 算起，愈靠近故障点的继电保护的故障启动值 ( )。

(A) 相对愈小，动作时间愈短； (B) 相对愈大，动作时间愈短； (C) 相对愈小，动作时间愈 长； (D) 相对愈大，动作时间愈长。

8. 系统振荡与短路同时发生，高频保护装置会 ( )。

(A) 误动； (B) 拒动； (C) 正确动作； (D) 不定。

继电保护证考试题及答案一、单项选择题（每题2分，共20分）1. 继电保护装置的主要任务是（）。

A. 测量电压和电流B. 测量功率和频率C. 测量温度和湿度D. 保护电力系统和设备答案：D2. 电流保护装置的基本原理是（）。

A. 测量电流大小B. 测量电流方向C. 测量电流相位D. 测量电流大小和相位答案：D3. 距离保护装置的基本原理是（）。

A. 测量电压大小B. 测量电流大小C. 测量电压和电流的相位差D. 测量电压和电流的幅值比答案：C4. 变压器差动保护装置的基本原理是（）。

A. 测量变压器两侧电流大小B. 测量变压器两侧电流相位C. 测量变压器两侧电流大小和相位D. 测量变压器两侧电流的差值答案：D能（）。

A. 长B. 短C. 不变D. 随机答案：B6. 电力系统发生接地故障时，零序保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B8. 电力系统发生欠电压故障时，欠电压保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B10. 电力系统发生低频故障时，低频保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B二、多项选择题（每题3分，共15分）11. 继电保护装置的主要功能包括（）。

A. 故障检测B. 故障定位C. 故障隔离D. 故障恢复答案：ABC12. 电流保护装置的主要类型包括（）。

A. 过电流保护B. 零序电流保护C. 负序电流保护D. 差动电流保护答案：ABCD13. 距离保护装置的主要类型包括（）。

A. 单侧距离保护B. 双侧距离保护C. 多侧距离保护D. 零序距离保护答案：ABC14. 变压器差动保护装置的主要类型包括（）。

A. 电流差动保护B. 电压差动保护C. 功率差动保护D. 频率差动保护答案：A15. 电力系统发生故障时，继电保护装置应具备以下特点（）。

继电保护员技师考试题库一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监视电网运行状态C. 保护电力系统安全稳定运行D. 控制电力系统负荷2. 继电保护装置的类型通常根据什么来分类？A. 保护对象B. 保护范围C. 保护原理D. 以上都是3. 对于高压输电线路，通常采用哪种类型的继电保护？A. 过流保护B. 差动保护C. 短路保护D. 低频保护4. 差动保护的基本原理是什么？A. 比较电流的相位B. 比较电流的大小C. 比较电流的频率D. 比较电流的方向5. 在继电保护装置中，时间继电器的作用是什么？A. 提供保护动作的延时B. 测量电流的频率C. 测量电压的大小D. 控制保护装置的启动二、判断题6. 继电保护装置的灵敏度是指装置对故障的响应速度。

（）7. 继电保护装置的可靠性是指装置在正常运行条件下不误动作的能力。

（）8. 继电保护装置的快速性是指装置在故障发生后能立即动作。

（）9. 继电保护装置的选择性是指装置能够区分故障类型的能力。

（）10. 继电保护装置的稳定性是指装置在外部干扰下仍能正常工作的能力。

（）三、简答题11. 简述继电保护装置的基本组成。

12. 简述继电保护装置的设置原则。

13. 简述继电保护装置的调试步骤。

14. 简述继电保护装置的维护要点。

15. 简述继电保护装置故障处理的基本流程。

四、计算题16. 已知某输电线路的额定电流为200A，若发生短路时，继电保护装置的动作电流定为300A，请计算该继电保护装置的灵敏度。

17. 若某继电保护装置的动作时间为0.5秒，故障发生后，保护装置在0.3秒时开始动作，请计算该继电保护装置的快速性指标。

五、案例分析题18. 某变电站的10kV母线发生短路故障，请分析可能的故障原因，并提出相应的继电保护措施。

19. 某高压输电线路在运行过程中突然跳闸，请根据现场情况，分析可能的故障类型，并给出处理建议。

六、论述题20. 论述继电保护装置在现代电力系统中的重要性。

.全国电工进网作业许可理论考试试题1特种类继电保护A卷一、单项选择题〔每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分〕1、无限大容量系统的特征为〔C〕。

C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压与频率基本维持不变2、低压配电网中所有设备的外露可导电部分均接公共保护线PE，或接公共保护中性线PEN的系统称为〔A〕。

A．TN系统3、继电保护中根据逻辑部分的输出，完成继电保护发出断路器跳闸命令或信号的是〔C〕的作用。

C.执行部分4、对于反应故障参数降低而动作的欠量继电保护装置，灵敏度计算为〔D〕。

D. 保护装置的动作参数除以保护X围末发生金属性短路时故障参数最大计算值5、中性点不接地系统通常采用接地选线和〔D〕的方式实现单相接地保护。

D．绝缘监视6、零序电流I段保护与〔A〕构成线路接地短路的主保护。

A．零序电流II段保护7、三段式零序电流保护中第III段为〔C〕。

C．零序过电流保护8、中性点不接地系统发生单相接地故障，故障线路零序电流方向为〔B〕。

B．由线路流向母线9、限时电流速断保护的保护X围为线路全长，灵敏度校验应选择〔B〕进行校验。

B．对保护最不利的情况10、零序电压通常采用三相五柱式电压互感器或〔D〕取得。

D．三个单相式电压互感器11、时间继电器的文字符号表示为〔B〕。

B．KT12、零序电流II段的保护X围为〔A〕。

A．本线路全长13、本线路的限时电流速断保护与下级线路瞬时电流速断保护X围有重叠区，当在重叠区发生故障时由〔B〕。

B．下级线路瞬时电流速断保护动作跳闸14、继电保护连接片〔或称为压板〕用于〔A〕。

A．投入/退出保护，接通/断开保护出口15、变压器瓦斯保护接线中的中间继电器应是〔A 〕。

A．快速动作的继电器16、在使用跌落式熔断器时，应按照( A)、额定电流和额定开断电流选择。

A．额定电压17、变压器在外部短路时差动保护将〔C〕。

C．不动作18、电力系统中变压器通常采用Y，d11接线方式，两侧线电流的相位相差〔A 〕。

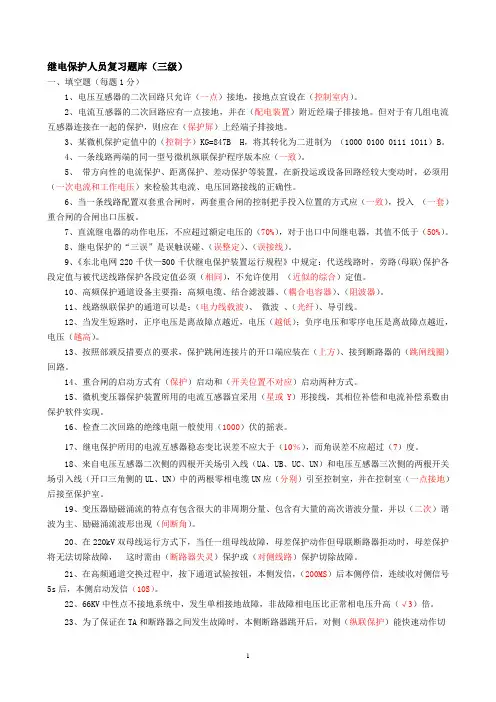

继电保护人员复习题库（三级）一、填空题（每题1分）1、电压互感器的二次回路只允许（一点）接地，接地点宜设在（控制室内）。

2、电流互感器的二次回路应有一点接地，并在（配电装置）附近经端子排接地。

但对于有几组电流互感器连接在一起的保护，则应在（保护屏）上经端子排接地。

3、某微机保护定值中的（控制字）KG=847B H，将其转化为二进制为（1000 0100 0111 1011）B。

4、一条线路两端的同一型号微机纵联保护程序版本应（一致）。

5、带方向性的电流保护、距离保护、差动保护等装置，在新投运或设备回路经较大变动时，必须用（一次电流和工作电压）来检验其电流、电压回路接线的正确性。

6、当一条线路配置双套重合闸时，两套重合闸的控制把手投入位置的方式应（一致），投入（一套）重合闸的合闸出口压板。

7、直流继电器的动作电压，不应超过额定电压的（70%），对于出口中间继电器，其值不低于（50%）。

8、继电保护的“三误”是误触误碰、（误整定）、（误接线）。

9、《东北电网220千伏—500千伏继电保护装置运行规程》中规定：代送线路时，旁路(母联)保护各段定值与被代送线路保护各段定值必须（相同），不允许使用（近似的综合）定值。

10、高频保护通道设备主要指：高频电缆、结合滤波器、（耦合电容器）、（阻波器）。

11、线路纵联保护的通道可以是：（电力线载波）、微波、（光纤）、导引线。

12、当发生短路时，正序电压是离故障点越近，电压（越低）；负序电压和零序电压是离故障点越近，电压（越高）。

13、按照部颁反措要点的要求，保护跳闸连接片的开口端应装在（上方）、接到断路器的（跳闸线圈）回路。

14、重合闸的启动方式有（保护）启动和（开关位置不对应）启动两种方式。

15、微机变压器保护装置所用的电流互感器宜采用（星或Y）形接线，其相位补偿和电流补偿系数由保护软件实现。

16、检查二次回路的绝缘电阻一般使用（1000）伏的摇表。

17、继电保护所用的电流互感器稳态变比误差不应大于（10％），而角误差不应超过（7）度。

继电保护工专业理论试题库与参考答案一、单选题（共47题，每题1分，共47分）1.在同样情况下，Y0/Y0接线变压器一次侧看进去的零序电抗比Y0/d接线变压器的零序电抗（）。

A、小B、相等C、不能确定D、大正确答案：D2.按照部颁反措要点的要求，有两套纵联差动保护的线路，（）。

A、两套纵联差动保护可共用一组直流熔断器供电B、两组与两套保护对应共用一套直流电源C、其中一组由专用的直流熔断器供电，另一组可与一套后备保护共用一组直流熔断器D、其中一组由专用的直流熔断器供电，另一组可与断路器控制回路共用一组直流熔断器正确答案：C3.变压器差动保护差动继电器内的平衡线圈消除（）引起的不平衡电流。

A、二次回路额定电流不同产生的不平衡电流B、两侧电流互感器的型号不同产生的不平衡电流C、两侧相位不同产生的不平衡电流D、励磁涌流产生的不平衡电流正确答案：A4.与主变有关的失灵保护，哪种说法是错误的（）。

A、220kV母线保护动作且主变220kV侧断路器失灵时必须经主变保护中一个专门的失灵逻辑跳开主变500kV侧断路器B、主变500kV侧断路器失灵保护动作时必须直接联切主变220kV侧断路器C、220kV母线保护、断路器失灵保护动作时可直接联切主变110kV 侧断路器D、220kV断路器失灵保护动作时必须直接联切主变500kV侧断路器正确答案：D5.为防止启动中间继电器的触点返回（断开）时，中间继电器线圈所产生的反电势，中间继电器线圈两端并联“二极管串电阻”。

当直流电源电压为110-220V时，其中电阻值应选取为（）。

A、1000-2000ΩB、1500-2000ΩC、10-30ΩD、250-300Ω正确答案：A6.变压器差动保护为减少不平衡电流，选择通过较大短路电流时铁心不饱和的CT，一般选择（）。

A、0.5级B、D级C、TPS级D、TPY级正确答案：B7.双母线差动保护的复合电压（U0，U1，U2）闭锁元件还要求闭锁每一断路器失灵保护，这一做法的原因是（）。

继电保护考试试题及答案(100题)继电爱惜考试试题及答案(100题)1、【单选题】()是电力系统运行的一个重要指标，反应电力系统有功功率供需平衡的状态(C)A、电压B、电流C、频率2、【单选题】中性点直接接地系统发生接地故障，()零序电压最高 (C)A、直接接地的中性点B、远离故障点C、接地故障点3、【单选题】低压母线分段备自投接线的动作过程描述为()(A)A、主供电源失电，跳开主供电源断路器，在确认跳闸并推断备用电源正常运行时闭合分段断路器B、主供电源失电，跳开主供电源断路器，延时后闭合主供电源断路器C、主供电源失电，跳开备用电源断路器，在确认跳闸并推断备用电源正常运行时闭合分段断路器4、【单选题】变压器内部发生严峻故障时，油箱内产生大B、远距离电缆线路C、配电变压器5、【单选题】变压器特殊运行包括过负荷、油箱漏油等造成油面降低及() 等 (C)A、引出线的套管闪络故障B、一相绕组匝间短路C、外部短路引起的过电流D、绕组间的相间故障6、【单选题】变压器气体爱惜包括重瓦斯爱惜和()(C)A、零序电流爱惜B、过负荷爱惜C、轻瓦斯爱惜D、速断电流爱惜7、【单选题】变压器气体爱惜的主要元件是()(C)A、电流继电器B、电压继电器C、气体继电器D、中间继电器8、【单选题】变压器零序电流爱惜用于反应()(D)A、外部故障引起的过电流B、三相对称过负荷C、油箱漏油造成油面降低D、变压器高压侧系统的接地故障9、【单选题】变电站中将沟通一次侧大电流转换成二次电流，供应测量、爱惜等二次设备使用的电气设备是()(C)A、变压器B、电压互感器C、电流互感器10、【单选题】接地距离爱惜反应故障为()(A)A、接地故障B、相间故障C、一相断线D、两相断线11、【单选题】特种作业人员操作资格证书有效期满需要延期的，持证人员应当于期满()个月前向原市县考核受理机关提出申请，市县建设(筑)主管部门初审后，于期满1个月前集中向省建筑主管部门申请办理延期复核相关手续(C)A 、1B 、2C 、3D、412、【单选题】基坑边坡坍塌前的危险征兆是(A)A、边坡上方地面开裂B、未按规定放坡C、边坡不整齐D、边坡表面未做防水处理13、【单选题】施工现场移动式配电箱、开关箱中心点与地面的相对高度可为()(C)A、0.3mB、0.6mC、0.9mD、1.8m14、【单选题】断路器把握方式中，依据把握断路器数量的不同可分为()和一对N把握(A)A、一对一把握B、一对二把握C、一对三把握D、一对四把握15、【单选题】依据《平安生产许可证条例》,广西柳州市柳城县属某建筑施工企业应向()申请领取平安生产许可证(C)A、柳城县建设行政主管部门B、柳州市建设行政主管部门C、广西区住房和城乡建设厅D、住房和城乡建设部16、【单选题】时间继电器起动后，经整定的时间延时后动合触点()(A)A、闭合B、断开C、任意位置17、【单选题】《建设工程平安生产管理条例》第37条规定，施工单位在接受新技术、新工艺、新设备、新材料时应当对作业人员进行相应的()(C)A、专业教育培训B、平安操作规程C、平安生产教育培训D、治安防范教育培训18、【单选题】建筑施工特种作业持证人员，复核结果合格的是()(A)A、按规定参加年度连续教育B、身体健康状况不再适应相应特种作业岗位的C、2年内违章操作记录达3次及以上D、对生产平安事故负有责任的19、【单选题】用于反应本线路瞬时电流速断爱惜范围以外的故障，同时作为瞬时电流速断爱惜的后备的爱惜为()(C)A、零序电流I 段爱惜B、距离爱惜I 段爱惜C、限时电流速断爱惜20、【单选题】节能降耗学问培训内容有0 (D)A、能源管理B、锅炉经济燃烧的调整C、提高锅炉热效率的方法D、其他选项都是21、【单选题】特种设备平安监督管理部门应当制定()(B)A、特种设备生产预案B、特种设备应急预案C、特种设备使用预案D、特种设备平安预案22、【单选题】电力系统中变压器通常接受Ydll 接线方式，为使变压器差动爱惜回路正常时电流为0电流互感器接受()和幅值调整(A)A、相位补偿接线B、爱惜接线C、谐波制动接线D、涌流制动接线23、【单选题】电动机运行时，电压互感器一次或二次发生断线时，低电压爱惜()(C)A、经延时跳闸B、瞬时跳闸C、不应动作24、【单选题】施工中发生事故时，()应当实行紧急措施削减人员伤亡和事故损失，并依据国家有关规定准时向有关部门报告(A)A、建筑施工企业B、建设单位C、监理单位D、设计单位25、【单选题】噪声、振动、温度、湿度、照明、风、雨、雪、视野、通风换气、颜色等物理因素可能成为危险属于()(C)A、物的担忧全状态B、人的担忧全行为C、环境的担忧全因素D、以上都不属于26、【单选题】基坑使用单位应明确负责人和岗位职责，进行基坑平安使用与维护技术平安交底和培训，制定必要的()、监测特殊时的(),检查作业平安交底与应急处置演练，并应制定检查、维护等制度(A)A、应急处置、处理程序B、降水措施、处理程序C、应急处置、平安检查D、降水措施、平安检查27、【单选题】自动低频减载装置的作用为保证电力系统平平稳定运行及()(A)A、保证重要负荷用电B、保证全部负荷正常运行C、保证继电爱惜动作的选择性28、【单选题】依据《建设工程平安生产管理条例》,军事建设工程的平安生产管理，依据的有关规定执行(D)A、国务院B、地方各级人民政府C、建设部D、中央军事委员会29、【单选题】《中华人民共和国平安生产法》规定，生产经营单位制定或者修改有关平安生产的规章制度，应当听取()的看法(A)A、工会B、企业负责人C^协会D、企业法人30、【单选题】国家标准强制性标准是()(D)A、CJB、JCC、JGD、GB31、【单选题】《中华人民共和国特种设备平安法》规定特种设备使用单位应当依据平安技术规范的要求，在检验合格有效期届满前0向特种设备检验检测机构提出定期检验要求(A)A、1个月；B、15天；C、一个星期；D、三个月32、【单选题】跌落式熔断器主要用作()、电容组、短段电缆线路、架空线路分段或分支线路的短路故障爱惜 (C)A、高压输电线路。

继电保护考试题库及答案1、【单选题】三段式电流保护中定时限过电流保护的特点为()。

（C）A、无动作延时,通过动作电流的整定保证选择性,只能保护线路始端一部分B、带有短延时,通过动作电流的整定和短延时保证选择性,可以保护线路全长C、带有较长延时,通过动作电流间的灵敏度配合、动作时限的配合保证选择性,能够保护本线路的全长和相邻线路的全长2、【单选题】中性点不接地系统通常采用接地选线和()的方式实现单相接地保护。

（C）A、零序电流I段保护B、零序电流II段保护C、绝缘监视3、【单选题】中性点直接接地系统发生接地故障,在三相中将产生()的零序电压。

（C）A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】二次系统中,由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成,实现电力系统故障和异常运行时的自动处理的系统称为()。

（A）A、继电保护及自动装置系统B、操作电源系统C、测量及监测系统5、【单选题】人工急救胸外挤压法应以每分钟约()次的频率有节奏均匀的挤压，挤压与放松的时间相当。

（A）A、100B、80C、606、【单选题】从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为()。

（A）A、配电网B、输电网C、电力网7、【单选题】作为电气工作者,员工必须熟知本工种的()和施工现场的安全生产制度,不违章作业。

（B）A、生产安排B、安全操作规程C、工作时间8、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中正电源采用的标号为()。

（A）A、101,201B、102,202C、400-599D、600-7999、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中负电源采用的标号为()。

（B）A、0-199B、200-300C、400-599D、600-79910、【单选题】变压器低电压起动的过电流保护由()、电压元件和时间元件构成。

华东集训试卷二姓名 得分 题号 一 二 三 四 五 六 七 八 合计 满分 301024121014得分注意事项：1、答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

2、本份试卷共6道大题，满分100分，考试时间120分钟。

一 、选择题（每题1分，共30，包含单选、多选）1、试验接线如图1-3，合上开关K ，电压表，电流表，功率表均有读数，打开K 时电压表读数不变，但电流变和功率表的读数都增加了，由此可判负载是( )。

A 、感-阻性B 、阻-容性C 、纯阻性2、电网中相邻M 、N 两线路，正序阻抗分别为40∠75º欧和60∠75º欧，在N 线中点发生三相短路，流过M 、N 同相的短路电流如图，M 线E 侧相间阻抗继电器的测量阻抗一次值为( ) A 、70欧 B 、100欧 C 、90欧D 、123欧G3、如果一台三绕组自耦变压器的高中绕组变比为N12=2.5，Sn 为额定容量，则低压绕组的最大容量为( )。

A 、SnB 、0.5SnC 、0.6Sn4、对中性点经间隙接地的 220kV 变压器零序保护，从母线电压互感器取电压的 3U0 定值一般为（ ）。

A 、 50V ；M N 1800A 3000AB、 57.7V；C、 100V；D、 180V5、过渡电阻对单相阻抗继电器（Ⅰ类）的影响有（）。

A、稳态超越C、失去方向性C、暂态超越D、振荡时易发生误动6、线路断相运行时，高频零序、负序方向保护的动作行为与电压互感器的所接位置有关。

在（）时且接在线路电压互感器的不会动作。

A、本侧一相断路器在断开位置；B、对侧一相断路器在断开位置；C、两侧同名相断路器均在断开位置7、按照我国技术要求，距离保护振荡闭锁使用（）方法。

A、由大组抗圆至小阻抗圆的动作时差大于设定时间值即闭锁；B、由故障起动对I、II段短时开放，之后发生故障需经振荡闭锁判别后动作；C、整组靠负序与零序电流分量起动；8、对于 110kV 及以上双母线有三台及以上变压器，则应（）。

电力系统继电保护课程自学考试题一、填空题（每空1分，共10分）1..继电保护的灵敏性是指对于保护范围内发生（ 故障或不正常运行状态 ）的反应能力。

2. 能使电磁型电流继电器返回原位的（最大）电流，称为继电器的返回电流。

3. 中性点直接接地电网中发生接地故障时，距离故障点越远处的零序电压（ 越低 ）。

4. 中性点非直接接地电网中，利用故障线路零序电流（ 大于 ）非故障线路零序电流的特点来构成零序电流保护。

5. 电抗互感器DKB 的作用是将电流互感器的二次电流变换成与之成正比并超前其一定角度的（ 电压 ）。

6. 在单侧电源线路上短路点的过渡电阻，总是使继电器的测量阻抗增大，使保护范围（缩短 ）。

7. 励磁涌流中包含很大成分的（非周期分量），往往使涌流偏于时间轴的一侧。

8. 若变压器中性点接地运行的电力网，对外部接地短路引起过电流，应装设（ 零序电流 ）保护。

9. 发电机纵差动保护的起动电流按躲开外部故障时的最大（ 不平衡 ）电流整定。

10.发电机失磁后，无功功率由正变为负，由发出无功变为（ 吸收 ）无功。

二. 判断对错，若有错请改正（每题2分，共10分）1. 在不同的运行方式下，电流速断保护的保护区是相同的。

错：在不同的运行方式下，电流速断保护的保护区是不同的。

2. 线路采用无电压检定和同步检定重合闸装置,通常在检定无电压的一侧不投入同步检定继电器。

错：线路采用无电压检定和同步检定重合闸装置,通常在检定无电压的一侧同时投入同步检定继电器。

3. 零序过电流保护的灵敏度高于相间短路的过电流保护的灵敏度。

对4. 过渡电阻对圆特性的全阻抗继电器影响大于对方向阻抗继电器的影响。

错：过渡电阻对圆特性的全阻抗继电器影响小于对方向阻抗继电器的影响。

5. 汽轮发电机失磁后，只要发电机母线电压或系统电压不低于规定值，失磁保护就不必很快动作于跳闸。

对三、名词解释：（每题3分，共15分）1. 继电保护装置答：反应电力系统中电气元件发生故障或不正常运行状态并动作于断路器跳闸或发出信号的一种自动装置。

（完整版）电力系统继电保护模拟试题（三）及答案1.2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：（1）电力系统正常运行时不动作；（2）电力系统不正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；（3）电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点的断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源侧的断路器，造成事故扩大；(3)在高压电网中往往难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只切除主保护要跳开的断路器，不造成事故扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

2.14为了保证在正方向发生各种短路时功率判别元件都动作，需要确定接线方式及内角，请给出90o接线方式正方向短路时内角的范围。

答：（1）正方向发生短路时，有0o<a<90o。

< bdsfid="91" p=""></a<90o。

<>（2）正方向发生两相短路，当短路点位于保护安装处附近，短路阻抗Z d<<a>Z s 时, -30o<a<60o。
