数字信号处理——几种特殊的滤波器(第八章)

数字信号处理中的滤波器设计技术滤波器是数字信号处理中广泛应用的重要技术之一。

它可以用于去除信号中的噪声、调整信号频率、改善信号质量等。

本文将介绍数字信号处理中常见的滤波器设计技术。

一、低通滤波器低通滤波器可以通过保留低频信号，滤除高频干扰信号。

在数字信号处理中，常见的低通滤波器设计技术有有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR滤波器是一种线性相位滤波器，其特点是稳定性好、易于设计和实现。

在FIR滤波器的设计中，常用的方法有窗函数法、频率采样法和最小二乘法。

窗函数法主要用于设计线性相位FIR滤波器，可以通过选择不同的窗函数来调整滤波器的频率响应特性。

频率采样法则主要应用于非线性相位FIR滤波器的设计，通过采样输入输出信号的频谱来确定滤波器系数。

最小二乘法则是一种优化问题的求解方法，通过最小化期望输出与实际输出之间的误差来设计FIR滤波器。

IIR滤波器采用递归结构，其特点是具有较窄的转换带宽和较快的滚降特性。

IIR滤波器的设计一般基于模拟滤波器的原型设计，可以通过脉冲响应不变法、双线性变换法和频率变换法实现。

脉冲响应不变法是通过将模拟滤波器的脉冲响应与数字滤波器的单位采样响应相等来设计IIR滤波器。

双线性变换法是通过将模拟滤波器的传输函数与数字滤波器的传输函数进行线性映射来设计IIR滤波器。

频率变换法则通过对模拟滤波器的频率进行变换，再进行离散化得到IIR滤波器。

二、高通滤波器高通滤波器可以通过保留高频信号，滤除低频干扰信号。

常见的高通滤波器设计技术与低通滤波器设计类似，可以采用FIR滤波器和IIR 滤波器。

对于FIR滤波器，可以通过选择适当的窗函数和设计方法来实现高通滤波器的设计。

而对于IIR滤波器，可以采用类似的方法，将低通滤波器的设计进行变换得到高通滤波器。

三、带通滤波器带通滤波器主要用于保留一定频率范围内的信号。

在数字信号处理中，常见的带通滤波器设计技术有窗函数法、频率采样法和最小二乘法等。

数字信号处理的滤波器设计数字信号处理（Digital Signal Processing，DSP）是指对离散时间信号进行数字化处理的技术。

在数字信号处理领域中，滤波器是一项重要的技术，用于对信号进行去噪、频率调整和信号分析等操作。

本文将探讨数字信号处理中滤波器的设计原理和方法。

一、滤波器的基本原理滤波器是一种能够改变信号频谱特性的系统。

根据频率选择性，滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等几种类型。

滤波器的设计目标通常是在满足特定频率响应要求的前提下，降低噪声、改善信号质量。

数字滤波器主要分为无限脉冲响应（Infinite Impulse Response，IIR）滤波器和有限脉冲响应（Finite Impulse Response，FIR）滤波器两类。

IIR滤波器具有较高的灵敏度和较低的阶数，但可能引起不稳定性；而FIR滤波器具有稳定性好、相位线性等特点，但需要更高的阶数来达到相同的频率响应。

二、滤波器设计方法滤波器设计的一般步骤包括：确定滤波器类型、选择滤波器规格、设计滤波器传递函数、进行滤波器实现和性能评估。

根据具体应用需求，选择合适的滤波器类型与设计方法。

1. IIR滤波器设计IIR滤波器的设计方法主要包括模拟滤波器转换法、频率变换法、窗函数法和优化法等。

其中，窗函数法是一种简单且广泛使用的方法。

窗函数法通过将理想滤波器的频率响应与一个窗函数相乘，来设计出具有较好近似特性的滤波器。

2. FIR滤波器设计FIR滤波器的设计方法主要包括窗函数法、频率采样法、最小均方误差法和频率响应约束法等。

其中窗函数法同样是一种常用的设计方法，通过将理想滤波器的频率响应与一个窗函数相乘，来得到FIR滤波器的系数。

三、性能评估与优化滤波器的性能评估通常包括频率响应、相位特性、阶数和计算复杂度等指标。

在滤波器设计中，常常需要在不同的性能指标之间进行平衡，找到最优设计方案。

为了满足实际应用需求，滤波器的设计也可以进行优化。

·185·第8章 时域离散系统的实现本章学习要点第8章研究数字信号处理系统的实现方法。

数字信号处理系统设计完成后得到的是该系统的系统函数或者差分方程，要实现还需要设计一种具体的算法，这些算法会影响系统的成本以及运算误差等。

本章介绍常用的几种系统结构，即系统算法，同时简明扼要地介绍数字信号处理中的量化效应，最后介绍了MA TLAB 语言中的滤波器设计和分析工具。

本章学习要点如下：(1) 由系统流图写出系统的系统函数或者差分方程。

(2) 按照FIR 系统的系统函数或者差分方程画出其直接型、级联型和频率采样结构，FIR 线性相位结构，以及用快速卷积法实现FIR 系统。

(3) 按照IIR 系统的系统函数或者差分方程画出其直接型、级联型、并联型。

(4) 一般了解格型网络结构，包括全零点格型网络结构系统函数、由FIR 直接型转换成全零点格型网络结构、全极点格型网络结构及其系统函数。

(5) 一般了解如何用软件实现各种网络结构，并排出运算次序。

(6) 数字信号处理中的量化效应，包括A/D 变换器中的量化效应、系数量化效应、运算中的量化效应及其影响。

(7) 了解用MA TLAB 语言设计、分析滤波器。

8.5 习题与上机题解答8.1 已知系统用下面差分方程描述311()(1)(2)()(1)483y n y n y n x n x n =---++- 试分别画出系统的直接型、级联型和并联型结构。

差分方程中()x n 和()y n 分别表示系统的输入和输出信号。

解：311()(1)(2)()(1)483y n y n y n x n x n --+-=+- 将上式进行Z 变换，得到121311()()()()()483Y z Y z z Y z z X z X z z ----+=+ 112113()31148z H z z z ---+=-+ (1) 按照系统函数()H z ，画出直接型结构如图S8.1.1所示。

信号处理滤波原理滤波原理主要包括滤波器的种类与特性、滤波器的设计方法以及滤波器的应用。

一、滤波器的种类与特性常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

低通滤波器 (Low-pass filter) 是指只允许低频信号通过而阻断高频信号的滤波器。

其特性是在截止频率之前信号经过滤波器几乎不受改变，而在截止频率之后信号逐渐衰减。

高通滤波器 (High-pass filter) 是指只允许高频信号通过而阻断低频信号的滤波器。

其特性是在截止频率之前信号逐渐衰减，而在截止频率之后信号经过滤波器几乎不受改变。

带通滤波器 (Band-pass filter) 是指通过一定频率范围内的信号而阻断其他频率范围的信号的滤波器。

其特性是在通带范围内信号经过滤波器几乎不受改变，而在阻带范围内信号逐渐衰减。

带阻滤波器 (Band-stop filter) 是指阻断一定频率范围内的信号而通过其他频率范围的信号的滤波器。

其特性是在阻带范围内信号经过滤波器几乎不受改变，而在透过范围内信号逐渐衰减。

二、滤波器的设计方法滤波器的设计方法主要有基于时域的设计和基于频域的设计两种方法。

基于时域的设计方法是指通过对信号在时域的响应进行设计，运用巴特沃斯、切比雪夫等函数来满足设计要求。

该方法的优点是设计简单、易于理解，但在滤波性能上相对较差。

基于频域的设计方法是指通过对信号在频域的响应进行设计，运用傅里叶变换、离散余弦变换等数学变换技术来满足设计要求。

该方法的优点是可以优化滤波性能，但设计相对复杂。

再者，滤波器的设计也可以使用模拟滤波器设计和数字滤波器设计两种方法。

模拟滤波器设计是指在模拟电路中实现滤波器设计，适用于模拟信号处理。

常见的模拟滤波器包括RC滤波器、RL滤波器和RCR滤波器等。

数字滤波器设计是指在数字信号处理系统中实现滤波器设计，适用于数字信号处理。

常见的数字滤波器包括FIR滤波器和IIR滤波器等。

三、滤波器的应用滤波器广泛应用于通信系统、音频处理、图像处理、生物医学工程、雷达信号处理、音频设备等领域。

数字信号处理中常见滤波算法详解数字信号处理（Digital Signal Processing，DSP）中的滤波算法是处理信号的重要手段之一。

滤波算法可以对信号进行去除噪声、增强信号特征等操作，广泛应用于通信、音频处理、图像处理等领域。

本文将详细介绍数字信号处理中常见的滤波算法，包括FIR滤波器、IIR滤波器、傅里叶变换和小波变换等。

首先，我们来介绍FIR滤波器（Finite Impulse Response Filter）。

FIR滤波器是一种线性相位滤波器，其特点是零相位延迟响应。

FIR滤波器可以通过离散时间域的卷积运算来实现，其滤波系数在有限长时间内保持不变。

常见的FIR滤波器设计方法包括窗函数法、频率采样法等。

其中，窗函数法通过选择适当的窗函数和截断长度来设计滤波器，常见的窗函数有矩形窗、汉宁窗、汉明窗等。

频率采样法则通过在频率域上采样若干离散点并计算出滤波器的频率响应，然后通过反变换得到滤波器的时域响应。

FIR滤波器具有易于实现、稳定性好等优点，在数字信号处理中得到广泛应用。

其次，我们来介绍IIR滤波器（Infinite Impulse Response Filter）。

与FIR滤波器不同，IIR滤波器的系统函数中包含了反馈回路，因此其响应不仅依赖于当前输入样本，还依赖于历史输入样本和输出样本。

IIR滤波器与FIR滤波器相比，具有更高的滤波效率，但也存在着稳定性较差、相位畸变等问题。

常见的IIR滤波器设计方法有脉冲响应不变法、双线性变换法等。

脉冲响应不变法通过将连续时间域的系统函数变换为离散时间域的差分方程来实现，而双线性变换则通过将连续时间域的系统函数变换为离散时间域的差分方程，并在频率响应上进行双线性变换。

IIR滤波器在音频处理、图像增强等领域得到了广泛应用。

傅里叶变换也是数字信号处理中常用的滤波算法。

傅里叶变换将时域信号转换为频域信号，可以实现将信号中的不同频率成分分离出来的目的。

数字信号处理中的滤波器设计使用方法数字信号处理中的滤波器是一种用来去除或减弱信号中不需要的频率成分的设备或算法。

滤波器广泛应用于音频信号处理、图像处理、通信系统等领域。

本文将介绍数字信号处理中常用的滤波器设计使用方法，包括滤波器类型、设计要求、设计方法以及性能评估等方面。

1. 滤波器类型在数字信号处理中，常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1.1 低通滤波器：只允许低于一定频率的信号通过，削弱高频成分；1.2 高通滤波器：只允许高于一定频率的信号通过，削弱低频成分；1.3 带通滤波器：只允许一定频率范围的信号通过，削弱其他频率成分；1.4 带阻滤波器：只允许一定频率范围以外的信号通过，削弱该频率范围内的成分。

2. 滤波器设计要求在设计滤波器时，通常需要考虑以下重要因素：2.1 通带范围：滤波器需要滤除哪些频率成分，以及这些频率成分的范围是多少；2.2 通带衰减：在通带范围内，滤波器需要实现多少衰减，即削弱信号的程度；2.3 阻带范围：滤波器需要阻止哪些频率成分，以及这些频率成分的范围是多少；2.4 阻带衰减：在阻带范围内，滤波器需要实现多少衰减，即削弱信号的程度；2.5 相位响应：滤波器对信号的相位特性是否有要求。

3. 滤波器设计方法滤波器设计的方法有很多种，常用的有FIR（有限冲激响应）滤波器设计和IIR（无限冲激响应）滤波器设计。

3.1 FIR滤波器设计：FIR滤波器是指其冲激响应是有限的，即滤波器的输出只与当前和以前的输入有关，与未来的输入无关。

FIR滤波器设计的基本步骤包括：确定滤波器的阶数、选择滤波器的截止频率、选择窗函数、设计滤波器的系数。

3.2 IIR滤波器设计：IIR滤波器是指其冲激响应为无限长度的，即滤波器的输出与当前和以前的输入以及未来的输入都有关。

IIR滤波器设计的基本步骤包括：选择滤波器的类型（如Butterworth滤波器、Chebyshev滤波器等）、确定滤波器的阶数和截止频率、设计滤波器的传递函数。

数字信号处理教程 课后习题及答案目录第一章 离散时间信号与系统 第二章 Z 变换第三章 离散傅立叶变换 第四章 快速傅立叶变换 第五章 数字滤波器的基本结构第六章 无限长单位冲激响应（IIR ）数字滤波器的设计方法 第七章 有限长单位冲激响应(FIR)数字滤波器的设计方法 第八章 数字信号处理中有限字长效应第一章 离散时间信号与系统1 。

直接计算下面两个序列的卷积和)n (h *)n (x )n (y =请用公式表示。

分析：①注意卷积和公式中求和式中是哑变量m （ n 看作参量)，结果)(n y 中变量是 n ，; )()()()()(∑∑∞-∞=∞-∞=-=-=m m m n x m h m n h m x n y ②分为四步 （1）翻褶（ -m )，（2）移位（ n ）,（3）相乘，00 , 01()0 , ,()0,n n n a n N h n n n n x n n n β-⎧≤≤-=⎨⎩⎧≤⎪=⎨<⎪⎩其他; )( )( 4n y n n y n 值的，如此可求得所有值的）相加，求得一个（ ③ 围的不同的不同时间段上求和范一定要注意某些题中在 n 如此题所示，因而要分段求解。

2 。

已知线性移不变系统的输入为)n (x ,系统的单位抽样响应 为)n (h ,试求系统的输出)n (y ，并画图)(5.0)(,)1(2 )()4()(5.0)(,)2( )()3()()(,)( )()2()()(,)( )()1(3435n u n h n u n x n R n h n n x n R n h n R n x n R n h n n x n n n =--==-=====δδ分析:①如果是因果序列)(n y 可表示成)(n y ={)0(y ，)1(y ，)2(y ……｝，例如小题(2)为()∑∑∑+-=+-=--+===-=-+≥nN n m mn n nN n m mn n m nn m m n h m x n y N n n 111N -00)()()( , 1)3(αββααβ全重叠时当()()()()βααβαβαβαββααβαβαβ==≠--=--=---+++--,)(,100111n n N N n N n n N n n nN n y ∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(:解0)()1(0=<n y n n 时当, 1)2(00部分重叠时当-+≤≤N n n n ()∑∑∑==--===-=nn m mnn n n m mn n m nn m m n h m x n y 0)()()(αββααβ()()βαβαβαβααβαβαβ≠--=--=-+-++-,100111nn n n n n n n())(,1)(00βαα=-+=-n n n y n n)(n y ={1，2，3，3，2，1｝ ;②)()(*)( , )()(*)(m n x n x m n n x n x n -=-=δδ ；③卷积和求解时，n 的分段处理。

数字信号处理中的滤波器设计教程在数字信号处理中，滤波器是一种重要的工具，用于改变信号频谱或波形，以达到滤除特定频率的噪声或增强特定频率的信号等目的。

本教程将介绍滤波器的基本概念、不同类型的滤波器以及如何设计数字滤波器。

一、滤波器的基本概念1. 什么是滤波器？滤波器是一个系统，它从输入信号中选择某个频率范围内的信号并滤除其他频率范围的信号。

滤波器可以分为模拟滤波器和数字滤波器两种类型。

模拟滤波器是基于连续时间的模拟信号处理，而数字滤波器是用于处理离散时间的数字信号。

2. 滤波器的分类根据其频率响应特点，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器允许通过低于某个截止频率的信号，而滤除高于该频率的信号。

高通滤波器则允许通过高于某个截止频率的信号，而滤除低于该频率的信号。

带通滤波器允许通过一定频率范围内的信号，而滤除其他频率的信号。

带阻滤波器则滤除一定频率范围内的信号，而允许其他频率的信号通过。

二、数字滤波器的设计1. FIR滤波器FIR (Finite Impulse Response)滤波器是一种常用的数字滤波器。

它通过有限数量的输入样本响应并产生有限数量的输出样本。

FIR滤波器的特点是稳定性好，容易设计，且可以实现线性相位响应。

2. IIR滤波器IIR (Infinite Impulse Response)滤波器是另一种常用的数字滤波器。

与FIR滤波器不同，IIR滤波器的输出不仅依赖于输入样本，还依赖于输出样本。

IIR滤波器的特点是可以实现更窄的滤波带宽和更高的滤波阶数，但相对于FIR滤波器，其设计更加复杂，并且可能产生不稳定的响应。

3. 滤波器的设计方法滤波器的设计常用的两种方法是频域设计和时域设计。

频域设计基于滤波器的频率响应，使用傅里叶变换等方法进行滤波器设计。

时域设计则基于滤波器的时间响应，使用巴特沃斯、切比雪夫等方法进行滤波器设计。

4. 滤波器设计工具为了简化滤波器的设计过程，已经开发了许多数字滤波器设计工具。

数字信号处理的滤波与降噪方法数字信号处理（Digital Signal Processing，DSP）是对数字信号进行处理和分析的技术，其中包括了滤波和降噪方法。

滤波和降噪是 DSP 中常见的任务，用于去除信号中的噪声、干扰或不需要的频率成分，从而提取出感兴趣的信号信息。

本文将分步骤详细介绍数字信号处理中的滤波和降噪方法。

一、滤波方法滤波是将信号经过一个滤波器，去除掉不需要的频率成分。

在数字信号处理中常用的滤波方法有以下几种：1. 低通滤波器：用于去除高频噪声或频率成分较高的信号。

常用的低通滤波器有理想低通滤波器、巴特沃斯低通滤波器和滑动平均滤波器等。

2. 高通滤波器：用于去除低频噪声或频率成分较低的信号。

常用的高通滤波器有理想高通滤波器、巴特沃斯高通滤波器和巴特沃斯带阻滤波器等。

3. 带通滤波器：用于滤除频率范围之外的信号，只保留特定频率范围内的信号。

常用的带通滤波器有巴特沃斯带通滤波器和理想带通滤波器等。

4. 带阻滤波器：用于滤除特定频率范围内的信号，只保留频率范围之外的信号。

常用的带阻滤波器有巴特沃斯带阻滤波器和理想带阻滤波器等。

5. 自适应滤波器：根据输入信号的特性和滤波器的自适应算法，实时调整滤波器的参数，以适应信号的变化。

常用的自适应滤波器有最小均方差（LMS）滤波器和最小二乘（RLS）滤波器等。

二、降噪方法降噪是指去除信号中的噪声部分，提高信号的质量和可靠性。

在数字信号处理中常用的降噪方法有以下几种：1. 统计降噪：利用信号的统计特性，通过概率分布、均值、标准差等统计量对信号进行降噪。

常用的方法有均值滤波、中值滤波、高斯滤波等。

2. 自适应降噪：根据输入信号的特性和降噪器的自适应算法，实时调整降噪器的参数，以适应信号的变化。

常用的自适应降噪方法有最小均方差（LMS）算法和最小二乘（RLS）算法等。

3. 小波降噪：利用小波变换将信号分解为不同频率的子带信号，然后通过阈值处理去除噪声子带，最后再进行小波逆变换恢复信号。

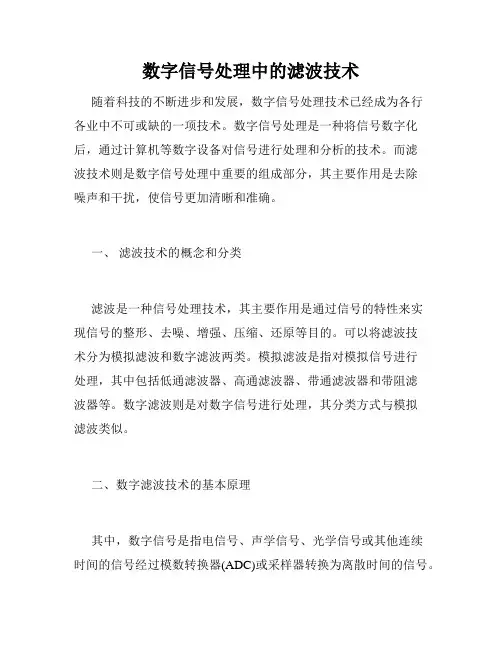

数字信号处理中的滤波技术随着科技的不断进步和发展，数字信号处理技术已经成为各行各业中不可或缺的一项技术。

数字信号处理是一种将信号数字化后，通过计算机等数字设备对信号进行处理和分析的技术。

而滤波技术则是数字信号处理中重要的组成部分，其主要作用是去除噪声和干扰，使信号更加清晰和准确。

一、滤波技术的概念和分类滤波是一种信号处理技术，其主要作用是通过信号的特性来实现信号的整形、去噪、增强、压缩、还原等目的。

可以将滤波技术分为模拟滤波和数字滤波两类。

模拟滤波是指对模拟信号进行处理，其中包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

数字滤波则是对数字信号进行处理，其分类方式与模拟滤波类似。

二、数字滤波技术的基本原理其中，数字信号是指电信号、声学信号、光学信号或其他连续时间的信号经过模数转换器(ADC)或采样器转换为离散时间的信号。

数字滤波器则是尽可能地复杂，推导方法复杂，但实现却非常方便。

其中主要包括前馈型数字滤波器和反馈型数字滤波器两种。

三、常见数字滤波器及其应用在数字滤波器的分类中，常见的有FIR滤波器和IIR滤波器。

FIR即“有限冲激响应”滤波器，其主要特点是其冲激响应日益有限，即在一定采样长度内，响应值逐渐减小到零。

而IIR即“无限冲激响应”滤波器，其响应值会一直存在，即如果输入信号为阶跃信号时，输出信号将会不停震荡，而非停止到0。

在倍频、降噪等使用场合，一些特殊的滤波器应用也非常广泛。

常见的应用还包括二阶段数字滤波器、模拟转数字滤波器等。

四、数字滤波技术的局限性数字滤波技术虽然在许多领域都得以广泛应用，但其原理和局限性也是值得关注的。

首先，数字滤波器是一种离散时间系统，其分析和设计都需要使用离散序列等概念；其次，由于其实现的难度要小得多，可能会在一些方面产生不合理的、误导性的结果。

此外，数字滤波器的设计和实现还需要考虑许多实际应用的细节和问题，因此需要确保设计的可靠性和效果。

五、结语数字滤波技术在满足我们日常需求中扮演着重要的角色，例如息、声音处理的重要应用领域，同时科学家们也正一直采用数字滤波技术来探索更多科学领域。

数字信号处理滤波器数字信号处理滤波器在现代通信和信号处理系统中扮演着重要角色。

它们通过改变信号的频率响应，去除噪声和不需要的频率分量，以提高信号质量。

本文将介绍数字信号处理滤波器的基本原理、常见类型以及它们在实际应用中的作用。

第一节：数字信号处理滤波器的基本原理数字滤波器是一种通过数字算法实现信号处理滤波功能的设备。

它可以分为两大类：时域滤波器和频域滤波器。

时域滤波器主要通过对信号进行时域上的加权与求和来实现滤波效果；频域滤波器则是将信号变换到频率域后通过改变频域的频率响应来实现滤波效果。

在数字信号处理中，常用的滤波器类型包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR滤波器的特点是系统稳定、线性相位以及固定的频率响应；而IIR滤波器具有更低的滤波器阶数和更好的频率选择性能，但可能会引入稳定性问题。

第二节：常见的数字信号处理滤波器类型1. 低通滤波器（Low-pass Filter）：低通滤波器能够通过只传递低于截止频率的频率分量来去除信号中的高频噪声。

它广泛应用于音频处理、图像处理和通信系统中。

2. 高通滤波器（High-pass Filter）：与低通滤波器相反，高通滤波器能够通过只传递高于截止频率的频率分量来去除信号中的低频分量，以滤除低频噪声。

3. 带通滤波器（Band-pass Filter）：带通滤波器能够在一定频率范围内传递信号，常用于语音通信、无线电调制解调等领域。

4. 带阻滤波器（Band-stop Filter）：带阻滤波器能够在一定频率范围内削弱信号，用于消除特定频率的干扰信号（如陷波滤波器）或削弱不需要的频率分量（如陡峭滤波器）。

第三节：数字信号处理滤波器的实际应用数字信号处理滤波器在通信系统、音频处理、图像处理等多个领域应用广泛。

1. 无线通信系统：在无线通信系统中，数字滤波器用于消除信号传输过程中的噪声和干扰，提高通信质量和可靠性。

2. 音频处理：数字滤波器可应用于音频系统，如音频均衡器、音频特效处理等，以增强音频的音质和增加音频的各种效果。

数字信号处理中滤波器设计的使用教程数字信号处理（DSP）是一门广泛应用于通信、音频、图像、雷达等领域的技术。

滤波是其中一种常见的操作，用于去除或改变信号中的某些成分。

本文将介绍数字信号处理中滤波器的设计与使用方法。

一、滤波器概述滤波器是数字信号处理中的重要组成部分，它通过改变信号的频谱来实现信号的特定处理目标。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器（Low-pass Filter）用于去除高频噪声并保留低频成分，适用于信号平滑处理。

高通滤波器（High-pass Filter）则相反，保留高频成分并去除低频部分，常用于去除直流偏移和低频噪声。

带通滤波器（Band-pass Filter）通过保留一定范围的频率成分来滤除其他频率的信号，常用于信号频带选择和精确查找特定频率。

带阻滤波器（Band-stop Filter）则是保留某一范围的频率成分并去除其他频率，常用于消除干扰信号或特定频率的噪声。

二、滤波器设计方法滤波器的设计目标是根据具体需求确定滤波器类型，并设计出相应的滤波器参数。

下面将介绍两种常见的设计方法。

1. IIR滤波器设计无限脉冲响应（IIR）滤波器根据系统的差分方程来设计，具有较为复杂的频率响应。

常见的IIR滤波器设计方法包括巴特沃斯（Butterworth）滤波器、切比雪夫（Chebyshev）滤波器和椭圆（Elliptic）滤波器。

（1）巴特沃斯滤波器是一种常见的IIR滤波器，具有近似的平坦频率响应和宽的过渡带宽度。

滤波器的设计包括选择滤波器阶数、截止频率和滤波器类型等参数。

（2）切比雪夫滤波器是一种IIR滤波器，除了具有平坦的频率响应外，还可实现更陡峭的过渡带。

切比雪夫滤波器的设计包括选择滤波器阶数、截止频率、过渡带宽度和纹波等参数。

（3）椭圆滤波器是一种IIR滤波器，具有最陡峭的过渡带和最小的滤波器阶数。

椭圆滤波器的设计包括选择滤波器阶数、截止频率、过渡带宽度、纹波和阻带衰减等参数。

数字信号处理中的滤波与变换数字信号处理（Digital Signal Processing，简称DSP）是一门关于数字信号的理论与方法的学科，其应用范围广泛，涉及到音频、视频、通信、雷达、医学图像处理等领域。

传统的模拟信号经过采样和量化后转换成数字信号，而数字信号经过一系列的算法和技术处理后可以实现各种功能，其中滤波和变换是数字信号处理中最常用也是最关键的技术。

一、滤波滤波是DSP中重要的一部分，其作用是通过改变信号的频域特性来实现信号的增强、降噪、去除杂散等目的。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，它们可以分别滤除不同频率的信号成分。

1.1 低通滤波器低通滤波器通过滤除高频成分来实现信号的平滑和去噪。

它可以使得信号的低频成分通过，而高频成分被截断。

例如，在音频处理中，低通滤波器可以用来去除音频信号中的高频噪声，使得音频效果更清晰。

1.2 高通滤波器高通滤波器则是滤除低频成分，突出高频特征。

它可以过滤掉信号中的低频噪声，保留信号的高频信息，比如高频音乐信号中的吉他声等。

1.3 带通滤波器带通滤波器能够通过设置上下截止频率来选取一定的频带范围中的信号。

它可以用于音频等领域，使得特定频率范围内的信号成分通过，对其他频率范围的信号成分进行滤除。

1.4 带阻滤波器带阻滤波器则是在指定频带范围内滤除信号，保留其他频率范围的信号。

在一些通信系统中，带阻滤波器被广泛应用于抑制干扰信号。

二、变换变换是数字信号处理的另一个重要部分，它可以将信号从时域转换到频域，或者反过来。

常见的变换有傅里叶变换、快速傅里叶变换（FFT）、小波变换等。

2.1 傅里叶变换傅里叶变换是将信号从时域转换到频域的重要工具，可以将信号分解成一系列不同频率的正弦和余弦分量。

通过傅里叶变换，我们可以清楚地观察到信号的频谱特性，进而分析信号的频率成分以及幅度。

2.2 快速傅里叶变换（FFT）快速傅里叶变换是一种高效的傅里叶变换算法，通过FFT算法可以快速计算离散信号的傅里叶变换。

数字信号处理中的滤波和变换1. 引言数字信号处理（Digital Signal Processing，DSP）是一门研究信号的数字化及其信息处理方法的学科。

在数字信号处理中，滤波和变换是两种基本技术，广泛应用于信号处理、通信、图像处理等领域。

本文将详细介绍数字信号处理中的滤波和变换技术，包括其原理、算法和应用。

2. 滤波技术滤波技术是数字信号处理的核心内容之一，主要目的是从信号中去除或增强某些频率成分。

滤波器是实现滤波功能的关键元素，根据滤波器的类型，可以分为以下几种：2.1 线性滤波器线性滤波器是最基本的滤波器类型，其特点是满足叠加原理和时移特性。

线性滤波器可以表示为：y[n] = x[n] * h[n]其中，y[n]是滤波器的输出信号，x[n]是输入信号，ℎ[n]是滤波器的冲激响应。

根据冲激响应的不同形式，线性滤波器可分为以下几种：2.1.1 低通滤波器（Low-Pass Filter，LPF）低通滤波器允许低于某一频率的信号通过，而阻止高于该频率的信号。

其冲激响应为：h[n] = (1 - ())其中，f c是截止频率，N是滤波器的阶数。

2.1.2 高通滤波器（High-Pass Filter，HPF）高通滤波器与低通滤波器相反，允许高于某一频率的信号通过，而阻止低于该频率的信号。

其冲激响应为：h[n] = (() - ())其中，f s是采样频率。

2.1.3 带通滤波器（Band-Pass Filter，BPF）带通滤波器允许某一频率范围内的信号通过，而阻止其他频率的信号。

其冲激响应为：h[n] = ()()2.1.4 带阻滤波器（Band-Stop Filter，BSF）带阻滤波器与带通滤波器相反，阻止某一频率范围内的信号通过，而允许其他频率的信号通过。

其冲激响应为：h[n] = ^2()2.2 非线性滤波器非线性滤波器不满足叠加原理和时移特性，其特点是对输入信号进行非线性处理。

常见的非线性滤波器有：2.2.1 整数器（Integrator）整数器对输入信号进行积分运算，其冲激响应为：h[n] = _{k=-}^{n} x[k]2.2.2 微分器（Differentiator）微分器对输入信号进行微分运算，其冲激响应为：h[n] =其中，T是采样周期。
