信号的抽样与插值目前，我们讨论的信号处理的各种理论、算法及实现这些算法的系统都是把抽样频率视为恒定值，即在一个数字系统中只有一个抽样率。
但是，在实际工作中，我们经常会遇到抽样率转换的问题。
一方面，要求一个数字系统能工作在“多抽样率（multirate ）”状态，以适应不同抽样信号的需要；另一方面，对一个数字信号，要视对其处理的需要及其自身的特征，能在一个系统中以不同的抽样频率出现。
建立在抽样率转换理论及其系统实现基础上的“多抽样率数字信号处理”已成为现代信号处理的重要内容。
减少抽样率以去掉过多数据的过程称为信号的“抽取（decimatim ）”，增加抽样率以增加数据的过程称为信号的“插值（interpolation ）。
抽取、插值及其二者相结合的使用便可实现信号抽样率的转换。
例如：⑴ 一个数字传输系统，即可传输一般的语音信号，也可传输播视频信号，这些信号的频率成份相差甚远，因此，相应的抽样频率也相差甚远。
因此，该系统应具有传输多种抽样率信号的能力，并自动地完成抽样率的转换；⑵ 当需要将数字信号在两个具有独立时钟的数字系统之间传递时，则要求该数字信号的抽样率要能根据时钟的不同而转换；⑶ 对信号（如语音，图象）作谱分析或编码时，可用具有不同频带的低通、带通及高通滤波器对该信号作“子带”分解，对分解后的信号再作抽样率转换及特征提取，以实现最大限度减少数据量，也即数据压缩的目的；⑷ 对一个信号抽样时，若抽样率过高，必然会造成数据的冗余，这时，希望能在该数字信号的基础上将抽样率减下来。
1 信号的抽取设()()|t nTs x n x t ==，欲使s f 减少M 倍，最简单的方法是将()x n 中的每M 个点中抽取 一个，依次组成一个新的序列()y n ，即()()y n x Mn = ~n =-∞+∞ （1.1）现在我们证明，()y n 和()x n 的DTFT 有如下关系：1(2)01()()M j j k Mk Y e X eMωωπ--==∑ （1.2）证明：由式2.1，()y n 的Z 变换为()()()nnn n Y z y n zx Mn z∞∞--=-∞=-∞==∑∑ （1.3）为了导出()Y z 和()X z 之间的关系，我们定义一个中间序列1()x n ：1()()0x n x n ⎧=⎨⎩ 0,,2,,n M M =±±其他 （1.4）注意，1()x n 的抽样率仍示s f ，而()y n 的抽样率是s f M 。
多速率信号处理及抽取和内插一：多速率信号处理1、在信号处理系统中有时需要不同的抽样率，这样做的目的有时是为了适应不同系统之间的级联，以利于信号的处理、编码、传输和存储，有时则是为了节省计算工作量。
数据速率的转换两种途径：1）数字信号→数模转换→模拟信号→模数转换→另一抽样率抽样2）数字信号处理→数字信号处理基本方法→抽样率转换目的：改变原有数字信号的频率方法：抽取和内插，低通滤波。
低通滤波：抽取和内插的前提条件是信号频带内没有频谱混叠，实现这一点需要用到低通滤波。
2、多速率滤波器-->具有线性相位的FIR滤波器。
常用的多速率滤波器：多速率FIR滤波器，积分梳状滤波器（CIC）和半带滤波器(HB);3、常用多速率信号处理结构第一级：CIC滤波器。
用于实现抽取和低通滤波第二级：fir实现的半带滤波器优点：工作在较低频率下，且滤波器参数得到优化，更容易以较低阶数实现，达到节省资源，降低功耗的目的。
二：抽取概念：使抽样率降低的转换。

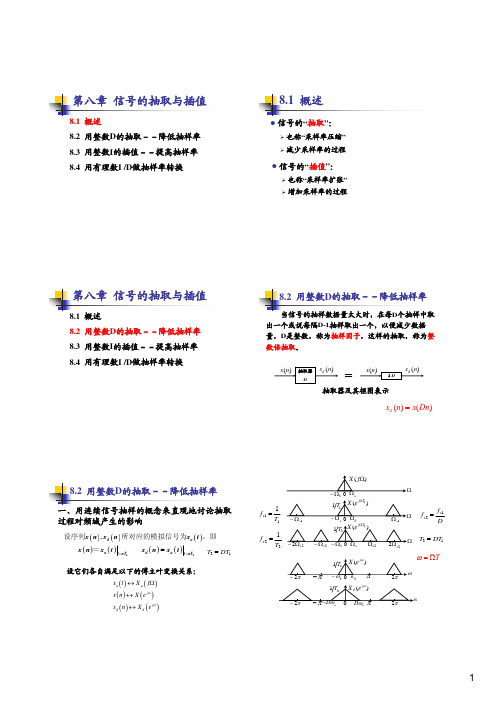

1、整数倍抽取当信号的抽取数据量太大时，为了减少数据量以便于处理和计算，我们把抽样数据每隔（D-1）个取一个，这里D是一个整数。
这样的抽取称为整数抽取，D称为抽取因子。
2、抽取后结果：信号的频谱：信号的频谱周期降低1/D;信号的时域：信号的时域每D个少了（D-1）信号。
3、抗混叠滤波：在抽取前，对信号进行低通滤波，把信号的频带限制在抽样后频率的一半以下，这样，整数倍抽取的的问题就变成了一个低通滤波的问题。
信号时域图信号频域图程序运行后所得到的滤波前后信号的时域图，滤波器的频率响应图如上图。
从图中可以看出，经半带滤波器滤波后的信号，与原信号相比，波形没有改变，但抽样速率降低了一半；半带滤波器通阻带容限相同，具有严格线性相位。
三：内插概念：使抽样率升高的转换。
1、整数倍内插：在已知的相邻抽样点之间等间隔插入（I-1）个零值点。
然后进行低通滤波，即可求得I倍内插的结果。
2、内插后结果：信号的时域：已知抽样序列的两相邻抽样点之间等间隔多了I-1个值信号的频谱：信号的频谱周期增加了I倍。
