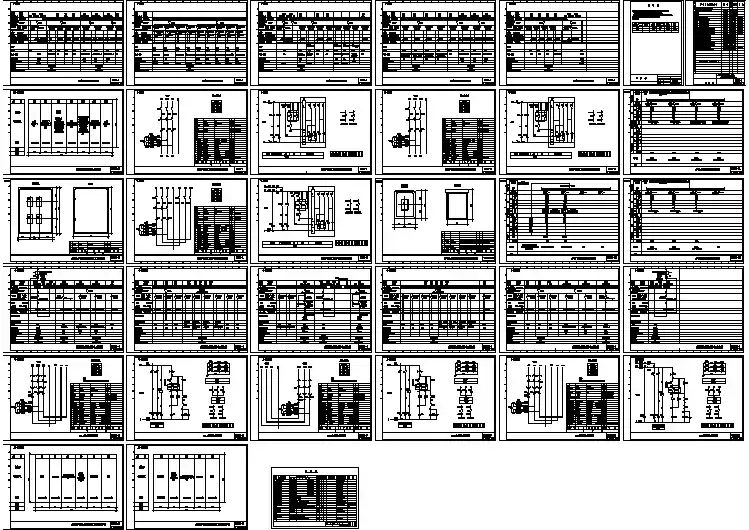

低压水泵电气控制原理图(含直接启动、软启动)

软启动器工作原理与主电路图2010年02月22日星期一 11:001 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

软启动与软停车的电压曲线见图2，3。

2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。

根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机。

无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。

转矩斜坡上升更快速，损耗更低。

具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

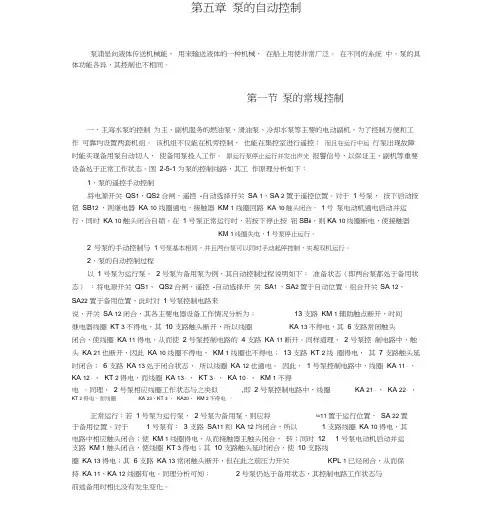

生活水泵控制原理图
生活水泵控制原理图如下：
[插入图片]
在该原理图中，我们使用了以下元件和装置：
- 压力开关：用于检测水压的变化，一旦水压超过设定值，将
会触发开关动作，使水泵停止工作。

- 水泵：负责将地下水抽到水源出口，以供家庭使用。

- 水源出口：水泵将水抽到此处，供给家用。

- 配电盒：用于提供电源给水泵和压力开关，以使其正常工作。

- 管道系统：将地下水从水源出口输送到家庭各个水龙头。

工作原理：
1. 当家庭用水龙头打开时，管道系统中的压力会逐渐下降。

2. 压力开关会检测到水压的变化，并将其信息发送到水泵。

3. 水泵根据接收到的信号判断是否需要启动工作。

4. 如果水泵开始工作，它会将地下水抽到水源出口，然后送到家庭的各个水龙头，直到压力开关检测到水压达到设定值。

5. 如果水压达到设定值，压力开关将发送关闭信号给水泵，使其停止工作。

6. 当家庭用水需求再次增加时，重复以上步骤，保持水压在合理范围内。

此原理图描述了生活水泵控制的基本工作原理，确保家庭用水的稳定供应。

自动抽水控制器电路图（二根线）
自动抽水控制器电路图(二根线)
自动抽水控制器电路(二根线)
如图：图中继电器J是用来控制水泵的电源，电容Ｃ１是为了消除信号线上的干扰。

IC ：ＮＥ５５５接成施密特触发电路，利用其回差特性而达到保持的目的。

自动抽水：当水位下降低于C点时，C点悬空。

IC的②脚低于1／3Ｖｃｃ，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。

中间保持：当水位上升到Ａ点到Ｂ点之间时，电阻R4被串接入电路，此时P点电位控制在1／2Ｖｃｃ左右，触发器保持原来的状态不变。

抽水自停：当水位上升至Ａ点时，由于水电阻较小,P点电位高于2／3Ｖｃｃ，ＩＣ的③脚输出低电平，继电器断电，水泵停止抽水。

这样可以达到自动抽水的目的。

该电路简单、制作容易，一般不需调试就可以工作。

说明: 水位探测线A B C可直接用胶皮铝线做成，插到水池里，BC 要求靠得很近但不能直接接触.A是最高水位探测线，C是最低水位探测线。

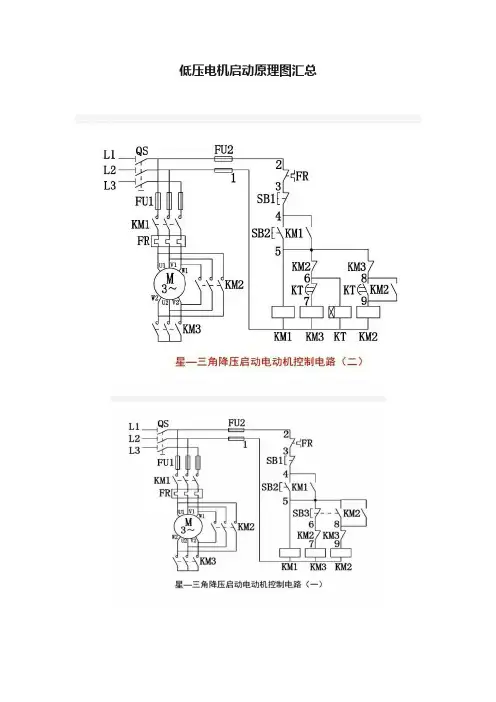

低压电机启动原理图汇总电机自耦降压的启动原理：电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动，从而实现电机的降压启动。

自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头一般用65％抽头，接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入全压运转状态。

电机自耦降压启动接线图，适用于任何接法的三相异步电动机，可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用，自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

但电机自耦变压器降压启动所需设备体积大，投资较贵。

电机自耦降压启动接线图如下：如上述电机自耦降压启动接线图对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

在电机自耦降压启动时应注意：1、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。

2、带电动机试验；经空载试验无误后，恢复与电动机的接线。

再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难有无异常情况，如有异常情况应立即停车处理。

3、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。

时间继电器的整定时间到，KM1和KM2释放，KA和KM3动作吸合切换正常，反复试验几次检查线路的可靠性。

4、再次启动；自耦降压起动电路不能频繁操作，如果启动不成功的话，第二次起动应间隔4分钟以上，入在60秒连续两次起动后，应停电4小时再次启动运行，这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘鼠笼异步电动机的降压启动容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采用降压起动方式来起动。
