第1节 家庭电路导学案

零线与地间电压为 0V 画与批注，记录疑难，然后
小组交流，合上书试着完成 消除学生对电的恐惧
学案。
追问：为什么零线与地之间 通过自读发现显性知识
㈡ 试电笔
电压为零？
点。注意遵循读、析、
⑴ 试电笔的作用
写练、总的自学步骤。
辨别火线和零线、检验 预见性问题：试电笔作用回 培养学生的自学能力。
2
问题探究三 三孔插座盒 漏电保护器 （8 分钟）
完成学习达标测评 希望学生能灵活运用所学 知识，期盼学生能积极抢答 问题
加强知识的巩固，了解 学生学习情况并及时补 救。
3
四、
用你喜爱的方式（知识 指导学生完成课堂总结
树、情感、方法）总结
课堂总结： 本节收获。
（2 分钟）
完成知识的建构，建立 较完整的知识体系
五、 评价反思： （2 分钟）
归纳反思： 1．疑难解决了吗？你还 有哪些疑惑？ 2．你认为老师上课过程 中还有哪些需要注意或 改进的地方？
追问：三角插头的三个金属 柱长度一样吗？为什么这 样设计？
学生练习插座的接线方法
读完课本，你能说出漏电保 护器的作用吗？课件出示 漏电保护器
拓展：空气开关和漏电保护 器在电路中分别起什么作 用？这样安装有什么好 处？
明确地线的作用
学以致用 多媒体直观，学生易形 成感性认识 对易混知识进行区分
三、达标测 评:（6 分钟）

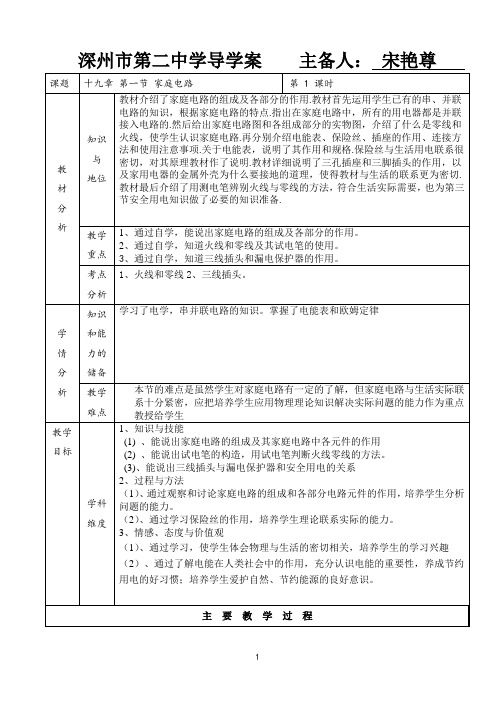

深州市第二中学导学案 主备人： 宋艳尊
课题
教 材 分
十九章 第一节 家庭电路
第 1 课时
知识 与 地位
教材介绍了家庭电路的组成及各部分的作用.教材首先运用学生已有的串、并联 电路的知识，根据家庭电路的特点.指出在家庭电路中，所有的用电器都是并联 接入电路的.然后给出家庭电路图和各组成部分的实物图，介绍了什么是零线和 火线，使学生认识家庭电路.再分别介绍电能表、保险丝、插座的作用、连接方 法和使用注意事项.关于电能表，说明了其作用和规格.保险丝与生活用电联系很 密切，对其原理教材作了说明.教材详细说明了三孔插座和三脚插头的作用，以 及家用电器的金属外壳为什么要接地的道理，使得教材与生活的联系更为密切. 教材最后介绍了用测电笔辨别火线与零线的方法，符合生活实际需要，也为第三

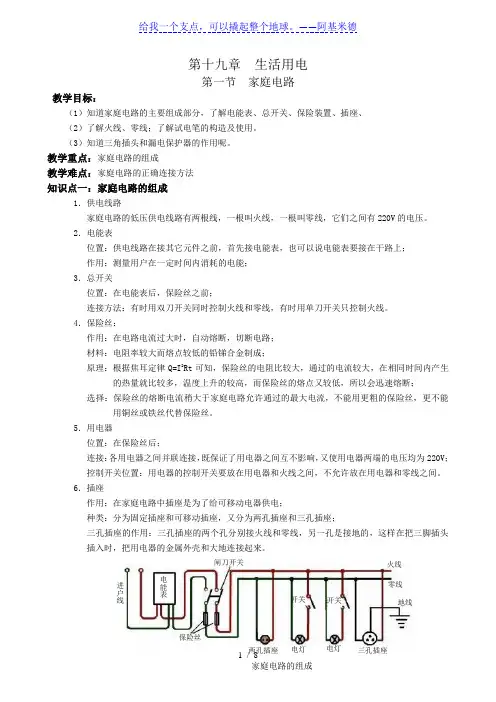

第十九章 生活用电第一节 家庭电路教学目标：（1）知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、 （2）了解火线、零线；了解试电笔的构造及使用。

（3）知道三角插头和漏电保护器的作用呢。

教学重点：家庭电路的组成教学难点：家庭电路的正确连接方法 知识点一：家庭电路的组成1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V 的电压。

2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上； 作用：测量用户在一定时间内消耗的电能； 3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：作用：在电路电流过大时，自动熔断，切断电路； 材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I 2Rt 可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断； 选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V ； 控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头 插入时，把用电器的金属外壳和大地连接起来。

闸刀开关保险丝地线火线 零线开关开关电能表进户线例1、家庭用的电灯、电视机、洗衣机、电冰箱等都属于电路中的，是把能转化为能的工具，每盏电灯有一个开关与电灯，控制电灯的；任何一种家用电器的通断都不应其他家用电器，因此家用电器要联接入电路．解析：在家庭电路中：（1）家庭电路中的用电器，工作时将消耗电能，转化为其它形式能量，例如电灯，消耗电能转化为内能和光能；洗衣机，消耗电能转化为机械能；电视机，消耗电能转化为光能和内能；（2）插座、各用电器之间是并联的；目的是使这些家用电器互不影响；居民楼里的各个用户，（3）为了安全开关接在火线上，开关与所控制的用电器串联答案：用电器；电；其它形式的；串联；通断；影响；并．例2、请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路．解析：电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头．”而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．答案：如图跟踪练习：1、有关家庭电路的安装原则，下列叙述不正确的是（）A．各盏电灯应该是并联B．插座和电灯应该是并联C．控制电灯的开关应该和电灯串联D．保险盒应装在总开关前面答案：D2、安装家庭电路时，下列几种做法中，正确的是（）A、将各盏电灯串联B、将插座和电灯串联C、将保险丝装在总开关的前面D、零线直接进灯座，火线经过开关再进灯座解析：A、错误，电灯之间是并联；B、错误，插座与电灯是并联；C、错误，为了在换保险丝安全，将保险丝装在总开关的后面；D、正确．答案：D．例2图3、如图所示的4个电路中，哪个是正确的，哪个是错误的？请在图中错误的地方画“×”，并说明为什么错．解析：A、A图是正确的．B、开关控制灯泡时，开关和灯泡应该是串联的．开关连接是错误．C、家庭电路中，插座和用电器是并联的．插座连接错误．D、火线首先进入开关，然后进灯泡，零线直接进入灯泡，所以开关连接是错误的知识点二：火线和零线1、火线和零线家庭电路中两根并行的导线分别为火线和零线，零线再户外就已经和大地相连，火线也叫做端线。

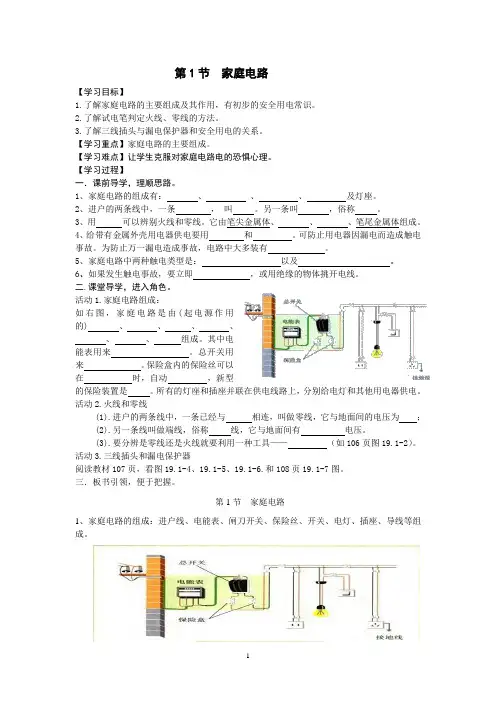

第1节家庭电路【学习目标】1.了解家庭电路的主要组成及其作用，有初步的安全用电常识。

2.了解试电笔判定火线、零线的方法。

3.了解三线插头与漏电保护器和安全用电的关系。

【学习重点】家庭电路的主要组成。

【学习难点】让学生克服对家庭电路电的恐惧心理。

【学习过程】一．课前导学，理顺思路。

1、家庭电路的组成有：、、、及灯座。

2、进户的两条线中，一条，叫。

另一条叫，俗称。

3、用可以辨别火线和零线。

它由笔尖金属体、、、笔尾金属体组成。

4、给带有金属外壳用电器供电要用和。

可防止用电器因漏电而造成触电事故。

为防止万一漏电造成事故，电路中大多装有。

5、家庭电路中两种触电类型是：以及。

6、如果发生触电事故，要立即，或用绝缘的物体挑开电线。

二.课堂导学，进入角色。

活动1.家庭电路组成：如右图，家庭电路是由(起电源作用的) 、、、、、、组成。

其中电能表用来。

总开关用来。

保险盒内的保险丝可以在时，自动，新型的保险装置是。

所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。

活动2.火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。

(3).要分辨是零线还是火线就要利用一种工具——（如106页图19.1-2）。

活动3.三线插头和漏电保护器阅读教材107页，看图19.1-4、19.1-5、19.1-6.和108页19.1-7图。

三．板书引领，便于把握。

第1节家庭电路1、家庭电路的组成：进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。

2、家庭电路中各部分电路及作用：进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。

人教版九年级物理全第19章第1节《家庭电路》导学案一、学习目标1.了解家庭电路的基本组成和工作原理；2.掌握家庭电路中的电源、开关、导线和电器等基本概念；3.能够正确使用电表测量电流和电压。

二、学习内容本节课主要内容包括：1.家庭电路的基本组成；2.家庭电路的工作原理；3.家庭电路中的电源、开关、导线和电器等基本概念；4.使用电表测量电流和电压。

三、学习要点1. 家庭电路的基本组成•家庭电路主要由电源、导线、开关和电器组成。

2. 家庭电路的工作原理•家庭电路采用并联电路的方式连接各个电器，这样可以保证各个电器能够独立工作，不会相互影响。

3. 家庭电路中的电源、开关、导线和电器等基本概念•电源：家庭电路中的电源一般是交流电。

常用的电源有市电和电池。

•开关：开关是控制电路通断的装置，常用的开关有单联开关和双联开关。

•导线：家庭电路中的导线主要有三种颜色，分别是红色、黄色和蓝色。

红色导线连接电源正极，蓝色导线连接电源负极，黄色导线用于接地。

•电器：家庭电路中的电器包括灯泡、电视机、电脑等。

4. 使用电表测量电流和电压•电流的单位是安培(A)，常用的测量仪器是电流表。

电流表的连接方式为串联。

•电压的单位是伏特(V)，常用的测量仪器是电压表。

电压表的连接方式为并联。

•在测量电流和电压时，应注意选择合适的量程，避免超过测量仪器的量程范围。

四、课堂实践1.请同学们根据所学知识，完成以下实践任务：•给出一个家庭电路的示意图，标出电源、开关、导线和各个电器，并画出电流和电压的测量电路。

•选择一个电器，使用电流表测量通过电器的电流，并记录下结果。

•选择一个电器，使用电压表测量电器两端的电压，并记录下结果。

2.根据实践结果，回答以下问题：•你测量得到的电流和电压分别是多少？•你认为这个电器的功率是多少？如何计算功率？•如果更换成其他电器，你认为测量得到的电流和电压会有什么变化？请说明理由。

五、课后拓展1.请同学们搜索相关资料，了解家庭电路中的保护装置有哪些，并简要介绍其作用。

第1节家庭电路【学习目标】1.了解家庭电路的组成部分及其作用.2.知道试电笔的构造，了解试电笔判定火线和零线的方法。

3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系【学习重点】家庭电路的组成及各部分的作用【学习难点】家庭电路的组成及各部分的作用【自主预习】1、家庭电路的组成有:进户线、总开关、保险盒、插座及用电器。

2、进户的两条线中，一条叫火线。

另一条叫零线。

3、用测电笔可以辨别火线和零线。

它由笔尖金属体、氖管、电阻、笔尾金属体组成.4、给带有金属外壳用电器供电要用三孔插座和地线。

可防止用电器因漏电而造成触电事故。

为防止万一漏电造成事故，电路中大多装有漏电保护器。

【合作探究】★学生活动一：家庭电路的组成1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。

展示课件：总结：（1）一个最简单的电路包括电源、导线、开关、用电器。

(2）2：引导学生观察教室中电路的组成，通过小组讨论、交流后，让学生试着画出完善的电路图。

展示电路图：3：教师根据学生所画的电路图，进一步延伸,出示课件,展示家庭电路的组成图，逐一介绍每一个部件的名称。

让学生熟悉家庭电路的组成.课件展示：归纳总结：名称作用连接方式火线、零线提供电能串联在干路中电能表测量家庭电路中消耗电能多少串联在干路中闸刀开关控制整个家庭电路串联在干路中保险盒保护家庭电路串联在干路中插座供可移动的用电器供电与其他用电器并联灯座供灯泡工作与其他用电器并联开关控制支路用电器与控制的支路用电器串联拓宽延伸：名称两孔插座三孔插座实物图接线原则左零右火左零右火中接地★学生活动二：试电笔1：让学生自学课本P106的内容,完成下列内容:（1）试电笔的作用以及结构？（2）如何正确使用试电笔来辨别火线和零线？2：小组之间阐明自己的【答案】,【答案】不同的再交流、讨论。

归纳总结:(1）作用：辨别火线和零线的;（2）用手按住笔卡，用笔尖接触被测导线，如果氖管发光说明是火线，氖管不发光说明是零线。

人教版初中物理九年级上册第19章第1节家庭电路导学案一、导入在我们日常生活中，电已经成为不可缺少的能源。

而家庭电路则是我们日常使用电的基础设施。

本节课我们将学习有关家庭电路的知识。

二、家庭电路的组成家庭电路主要由以下几个部分组成：1. 电源家庭电路的电源通常是由电网提供的交流电。

交流电的电压为220V，频率为50Hz。

2. 电表家庭电路中会安装电表，用于测量家庭用电量以及付费计量。

3. 主线开关主线开关一般位于电表后面，用来控制整个家庭电路的通断。

4. 插座插座是我们日常使用电器的接口，可以连接各种电器设备。

5. 照明灯具照明灯具是家庭电路中常见的用电设备之一，用于提供光线照明。

6. 电器设备家庭电路中可以接入各种电器设备，例如电视、冰箱、洗衣机等。

三、家庭电路的接线方式家庭电路的接线方式主要有两种，分别是并联接线和串联接线。

1. 并联接线并联接线指的是将多个用电器以并联的方式接入家庭电路。

在并联接线中，每个用电器之间是独立的，当其中一个用电器损坏时，其他用电器仍然可以正常工作。

并联接线可以保证每个用电器获得相同的电压。

2. 串联接线串联接线指的是将多个用电器以串联的方式接入家庭电路。

在串联接线中，电流先经过第一个用电器，再经过第二个用电器，依此类推。

串联接线中，每个用电器将获得不同的电压，因此当其中一个用电器损坏时，整个电路都会中断。

四、家庭电路的安全使用虽然家庭电路为我们带来了便利，但如果不正确使用，会存在一定的安全隐患。

以下是一些安全使用家庭电路的建议：1. 待机状态下切断电源在不使用电器设备时，应该将电源切断，以防止电器设备待机时消耗电能以及发生安全事故。

2. 防止漏电家庭电路中如果出现漏电现象，会对人身安全造成威胁。

因此，在每个房间都应该安装漏电保护开关，及时切断电源。

3. 避免超负荷使用家庭电路容量是有限的，因此使用电器设备时应避免超负荷使用。

当电路超载时，容易导致电路短路或引发火灾等危险。

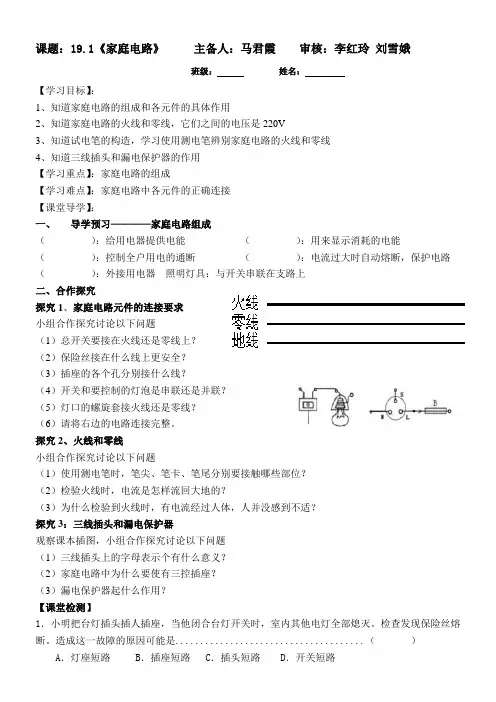

课题：19.1《家庭电路》主备人：马君霞审核：李红玲刘雪娥班级：姓名：【学习目标】：1、知道家庭电路的组成和各元件的具体作用2、知道家庭电路的火线和零线，它们之间的电压是220V3、知道试电笔的构造，学习使用测电笔辨别家庭电路的火线和零线4、知道三线插头和漏电保护器的作用【学习重点】：家庭电路的组成【学习难点】：家庭电路中各元件的正确连接【课堂导学】：一、导学预习————家庭电路组成（）：给用电器提供电能（）：用来显示消耗的电能（）：控制全户用电的通断（）：电流过大时自动熔断，保护电路（）：外接用电器照明灯具：与开关串联在支路上二、合作探究探究1、家庭电路元件的连接要求小组合作探究讨论以下问题（1）总开关要接在火线还是零线上？（2）保险丝接在什么线上更安全？（3）插座的各个孔分别接什么线？（4）开关和要控制的灯泡是串联还是并联？（5）灯口的螺旋套接火线还是零线？（6）请将右边的电路连接完整。

探究2、火线和零线小组合作探究讨论以下问题（1）使用测电笔时，笔尖、笔卡、笔尾分别要接触哪些部位？（2）检验火线时，电流是怎样流回大地的？（3）为什么检验到火线时，有电流经过人体，人并没感到不适？探究3：三线插头和漏电保护器观察课本插图，小组合作探究讨论以下问题（1）三线插头上的字母表示个有什么意义？（2）家庭电路中为什么要使有三控插座？（3）漏电保护器起什么作用？【课堂检测】1．小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。

检查发现保险丝熔断。

造成这一故障的原因可能是......................................（）A．灯座短路 B．插座短路 C．插头短路 D．开关短路2．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。

故障原因可能是..............................................（）A．进户线火线上的保险丝烧断 B．进户线零线断了C．电路发生了短路 D．书桌边的插座与火线断开3.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个...........................................( )A.有一只灯泡的灯丝烧断了B.开关里的两个键相碰了C.有宿舍经常使用大功率电炉D.某个宿舍的电路发生了断路4．为了自身的安全，请不要在电线上搭晾__________，不要用湿手扳__________。

人教版九年级物理第二十章第1节家庭电路导学案一、导学目标1.了解家庭电路的基本构成和工作原理。

2.掌握家庭电路中的主要元件及其作用。

3.学会分析与计算家庭电路中的电流、电压、功率等关系。

二、知识回顾在物理学中，电路是由导线、电源和电器组成的系统，用以传导电流。

电路可以分为串联电路和并联电路，而在家庭电路中，我们常见的是并联电路。

家庭电路是指在住宅房屋内进行电能输送和使用的电路系统。

家庭电路主要包括以下几个部分：1.电表：用于测量和记录家庭用电的电量。

2.电源：为家庭提供电能的装置，常见的电源有电力公司供电和太阳能供电。

3.保险丝：位于家庭电路的起始位置，用于保护家庭电路免受过载和短路的损害。

4.总开关：用于控制整个家庭电路的通断。

5.插座：用于提供电源给家庭电器。

6.开关：用于控制特定电器的通断。

三、探究家庭电路1. 家庭电路的基本组成家庭电路由电源、导线和电器组成。

其中，电源提供了电能，导线负责传输电能，而电器则是家庭电路的终端设备。

2. 家庭电路的工作原理家庭电路中的电源可以是交流电源或直流电源。

多数家庭电路使用交流电源供电，交流电的频率一般为50Hz。

我们可以通过插座连接家用电器，从而将电能转化为其他形式的能量供应给家用电器。

当我们开启开关时，电能会流经导线，在电器内部产生其所需的电流从而实现工作。

3. 家庭电路中的主要元件及其作用在家庭电路中，常见的主要元件有电源、保险丝、总开关、插座和开关。

它们的作用如下：•电源：提供电能给家庭电路。

•保险丝：保护家庭电路免受过载和短路的损害。

•总开关：控制整个家庭电路的通断。

•插座：提供电源给家庭电器。

•开关：控制特定电器的通断。

4. 家庭电路中的电流、电压和功率在家庭电路中，电流、电压和功率是我们需要了解和计算的重要参数。

•电流：指单位时间内通过导线的电荷量。

单位为安培（A）。

•电压：指电路两点间传递电荷所需的能量差。

单位为伏特（V）。

•功率：指电器所消耗或输出的电能的速率。

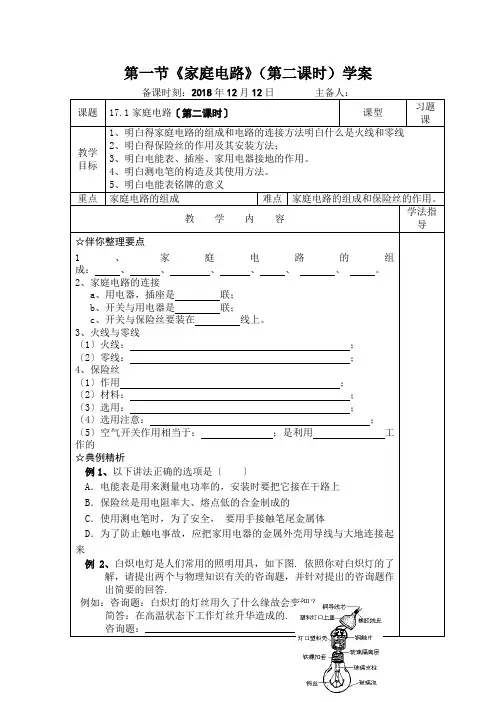

第一节《家庭电路》（第二课时）学案课题17.1家庭电路〔第二课时〕课型习题课教学目标1、明白得家庭电路的组成和电路的连接方法明白什么是火线和零线2、明白得保险丝的作用及其安装方法；3、明白电能表、插座、家用电器接地的作用。

4、明白测电笔的构造及其使用方法。

5、明白电能表铭牌的意义重点家庭电路的组成难点家庭电路的组成和保险丝的作用。

教学内容学法指导☆伴你整理要点1、家庭电路的组成：、、、、、、。

2、家庭电路的连接a、用电器，插座是联；b、开关与用电器是联；c、开关与保险丝要装在线上。

3、火线与零线〔1〕火线：；〔2〕零线：；4、保险丝〔1〕作用；〔2〕材料：；〔3〕选用：；〔4〕选用注意：；〔5〕空气开关作用相当于：；是利用工作的☆典例精析例1、以下讲法正确的选项是〔〕A．电能表是用来测量电功率的，安装时要把它接在干路上B．保险丝是用电阻率大、熔点低的合金制成的C．使用测电笔时，为了安全，要用手接触笔尾金属体D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来例2、白炽电灯是人们常用的照明用具，如下图. 依照你对白炽灯的了解，请提出两个与物理知识有关的咨询题，并针对提出的咨询题作出简要的回答.例如：咨询题：白炽灯的灯丝用久了什么缘故会变细？简答：在高温状态下工作灯丝升华造成的.咨询题：______________________________，简答：______________________________；咨询题：______________________________，简答：______________________________；☆教学目标检测1、在家庭电路中，进户线进入家庭内通过的电器元件的正确排列顺序是：〔〕A、总开关、熔断器、电能表、用电器；B、电能表、总开关、熔断器、用电器；C、电能表、总开关、用电器；熔断器；D、用电器、电能表、总开关、熔断器.2．如下图电路中，当开关接通时，电灯不发光，假设用测电笔在A，B，C，D各点测试，发觉在A，B，C三点氖管都发光，在D点氖管不发光，能够判定线路故障是〔〕A．在AB段导线断路。

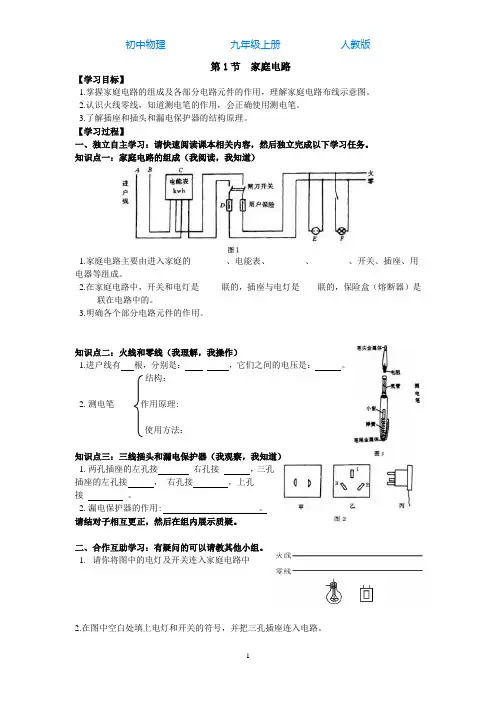

第1节家庭电路【学习目标】1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。

2.认识火线零线，知道测电笔的作用，会正确使用测电笔。

3.了解插座和插头和漏电保护器的结构原理。

【学习过程】一、独立自主学习：请快速阅读课本相关内容，然后独立完成以下学习任务。

知识点一：家庭电路的组成（我阅读，我知道）1.家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成。

2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的。

3.明确各个部分电路元件的作用。

知识点二：火线和零线（我理解，我操作）1.进户线有根，分别是：，它们之间的电压是：。

结构：2.测电笔作用原理:使用方法：知识点三：三线插头和漏电保护器（我观察，我知道）1.两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。

2.漏电保护器的作用: 。

请结对子相互更正，然后在组内展示质疑。

二、合作互助学习：有疑问的可以请教其他小组。

1.请你将图中的电灯及开关连入家庭电路中2.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。

三、展示引导学习：1．请结对子展示以上题目，然后小组长要求组员在小组内站起来讨论交流。

2．小组长派代表给大家展示，并说出做这些题应该注意的事项。

3．其他小组对展示的解答直接进行质疑，并分享自己的见解。

4．老师对学习情况进行评价或者对内容做强调讲解。

四、评价提升学习：（请快速独立完成以下各题，然后更正打分）1.从市电进户开始，室内电路组成的顺序依次是（）A．电能表、总开关、电灯、熔断器B．总开关、电能表、熔断器、电灯C．电能表、总开关、熔断器、电灯D．电能表、熔断器、总开关、电灯2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是（）A．节约电能B．使家用电器获得电能C．防止家用电器外壳带电发生触电事故D．延长家用电器使用寿命3.测电笔是用来辨别和的工具，使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是，此时______、________、_______和________之间构成一个回路，______（有/没有）电流通过人体．当测电笔的笔尖接触电线时，__________（允许/不允许）用手或身体的其他部分在去接触笔尖。

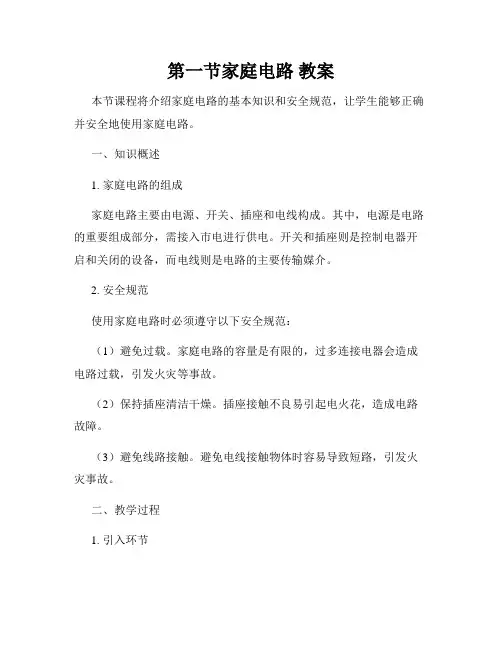

第一节家庭电路教案本节课程将介绍家庭电路的基本知识和安全规范，让学生能够正确并安全地使用家庭电路。

一、知识概述1. 家庭电路的组成家庭电路主要由电源、开关、插座和电线构成。

其中，电源是电路的重要组成部分，需接入市电进行供电。

开关和插座则是控制电器开启和关闭的设备，而电线则是电路的主要传输媒介。

2. 安全规范使用家庭电路时必须遵守以下安全规范：（1）避免过载。

家庭电路的容量是有限的，过多连接电器会造成电路过载，引发火灾等事故。

（2）保持插座清洁干燥。

插座接触不良易引起电火花，造成电路故障。

（3）避免线路接触。

避免电线接触物体时容易导致短路，引发火灾事故。

二、教学过程1. 引入环节老师播放家庭电路相关的视频，让学生对家庭电路有大致的了解。

同时，老师激发学生学习本课的兴趣，引导学生思考：家庭电路的构成是怎样的？2. 知识讲解老师对家庭电路的构成进行详细的讲解，并特别强调家庭电路的安全规范，让学生牢记在心。

3. 练习环节老师按照以下步骤进行练习：（1）开展“电路连连看”游戏，让学生更好地理解家庭电路的构成；（2）模拟电路设计，让学生动手操作，加深对家庭电路的理解；（3）对已经建立的模拟电路进行安全检查。

4. 总结点拨老师对学生进行总结点拨，重点强调学习家庭电路时要特别注意安全问题。

同时，老师鼓励学生思考：家庭电路的安全规范是如何帮助我们使用电器的？三、作业布置老师布置家庭电路安全知识的调研作业，并要求学生在家查阅相关资料，总结自己的学习心得体会。

四、教学反思本节课程通过引入生动的视频，以及有趣的游戏和模拟操作，让学生更好地掌握家庭电路的知识和安全规范。

同时，课后的作业布置和反思环节也有助于学生深化所学知识，并形成良好的安全用电习惯。

19.1 家庭电路（导学案）【学习目标】1. 了解家庭电路的组成部分及其作用，有初步的安全用电常识。

2. 了解试电笔判定火线和零线的方法。

3. 了解三线插头与漏电保护器和安全用电的关系。

【学习重点】家庭电路的组成。

【学习难点】三线插头的原理和漏电保护器的作用。

【自主预习】阅读教材，完成以下问题：1. 家庭电路的组成家庭电路主要由进户线、、、、用电器、插座、导线等组成。

2．火线和零线（1）进户的两条输电线中，一条叫做端线，俗称线，另一条叫做线，零线在户外就已经和大地相连。

火线跟零线之间的电压为V；火线和地线间电压为V；零线与地线间电压为V。

（2）试电笔①作用：辨别线和零线；检查电气设备的外壳是否带。

②试电笔使用方法：手拿试电笔，手指按住笔卡（或金属笔尾），使接触被测导线。

如果氖管发光，则接触的是______线；如果氖管不发光，则接触的是线。

3. 三线插头和漏电保护器（1）三孔插座中最中间的一个孔要接在线上，左孔接线，右孔接线，国家用电标准规定：带有金属外壳的家用电器必须。

（2）正常情况下，用电器通过火线、线和供电系统中的电源构成闭合电路，不应该有电流直接流入。

但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的会迅速切断电流，对人身起到保护作用。

【合作探究】探究一、家庭电路的组成1. 家庭电路的组成观察家庭电路模拟板，回答问题：家庭电路由哪几部分组成？【归纳总结】家庭电路中的电能是由发电厂输送过来的，只有两根线进入家中，这两根线分别是火线和零线。

家庭电路是由、、、、用电器、插座、导线等组成的。

2. 家庭电路各组成部分的连接顺序【想一想】家庭电路中的各部分为什么按照这样的顺序连接？【分析】电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上。

接下来是全户用电的总开关，当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。

第十九章第一节《家庭电路》导学案【学习目标】1、知道家庭电路的组成和连接方式；2、知道火线和零线，以及火线和零线间电压的大小3、知道保险丝的结构及其原理，以及为什么要用三孔插座4、合作探究，大胆质疑，体验成功的乐趣。

【学习重点】家庭电路的组成和连接方式；【学习过程】一、自主学习【任务一】家庭电路的组成请同学们阅读“家庭电路的组成”部分的内容，先独立完成下面题目，之后小组内交流，看哪个组做得又快又好。

1、家庭电路主要由哪几部分组成？各部分的作用是什？2、它们的先后次序可以调换吗？为什么？3、各个用家电器之间是串联还是并联，为什么？插座与用电器之间呢？【任务二】火线和零线家电路中有两条线，哪一根在户外与大地相连？他们的电压各是多少？用什么方法来辨别火线和零线的？如何正确使用试电笔？【任务三】三线插头和漏电保护器请同学们阅读“三线插座和漏电保护器”部分的内容，完成下面题目1、三线插头的三条线分别接到什么地方？2、家用电器的金属外壳为什么必须接地？3、漏电保护器应安装在什么地方？有何作用？二、题组训练（一）1、在家庭电路中，从进户线起连接顺序正确的是( )。

A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2、在家庭电路中，几个同时工作的家用电器通常是_____联的。

三、题组训练（二）1、请你将图中的电灯及开关连入家庭电路中。

2、小明同学学完家庭电路知识后，安装了某房间的照明电路，如图所示，经检查发现有三处错误，它们是___________、_____________、_____________.四、题组训练（三）1、如图所示，关于测电笔的使用方法中正确的是（）2、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。

细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。

第1节家庭电路【学习目标】1.掌握家庭电路的组成及各局部电路元件的作用，理解家庭电路布线示意图。

2.认识火线零线，知道测电笔的作用，会正确使用测电笔。

3.了解插座和插头和漏电保护器的结构原理。

【学习过程】一、独立自主学习：请快速阅读课本相关内容，然后独立完成以下学习任务。

知识点一：家庭电路的组成〔我阅读，我知道〕1.家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成。

2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒〔熔断器〕是_____联在电路中的。

3.明确各个局部电路元件的作用。

知识点二：火线和零线〔我理解，我操作〕1.进户线有根，分别是：，它们之间的电压是：。

结构：2.测电笔作用原理:使用方法：知识点三：三线插头和漏电保护器〔我观察，我知道〕1.两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。

2.漏电保护器的作用: 。

请结对子相互更正，然后在组内展示质疑。

二、合作互助学习：有疑问的可以请教其他小组。

1.请你将图中的电灯及开关连入家庭电路中2.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。

三、展示引导学习：1．请结对子展示以上题目，然后小组长要求组员在小组内站起来讨论交流。

2．小组长派代表给大家展示，并说出做这些题应该注意的事项。

3．其他小组对展示的解答直接进行质疑，并分享自己的见解。

4．老师对学习情况进行评价或者对内容做强调讲解。

四、评价提升学习：〔请快速独立完成以下各题，然后更正打分〕1.从市电进户开始，室内电路组成的顺序依次是〔〕A．电能表、总开关、电灯、熔断器B．总开关、电能表、熔断器、电灯C．电能表、总开关、熔断器、电灯D．电能表、熔断器、总开关、电灯2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是〔〕A．节约电能B．使家用电器获得电能C．防止家用电器外壳带电发生触电事故D．延长家用电器使用寿命3.测电笔是用来区分和的工具，使用时，手应当接触，当笔尖接触电线时，假设氖管发光，说明接触的是，此时______、________、_______和________之间构成一个回路，______〔有/没有〕电流通过人体．当测电笔的笔尖接触电线时，__________〔允许/不允许〕用手或身体的其他局部在去接触笔尖。

19.1家庭电路【导学目标】1、观察家庭电路的组成及连接方法，知道火线和零线。

2、通过观察实物，知道用测电笔辨别火线和零线的方法。

【学习重难点】1、家庭电路的组成及连接方法2、辨别火线和零线【课堂导学】探究一、家庭电路组成1、观看幻灯片，说说你认识这些电路元件吗？（见课件）2. 写出家庭电路的基本组成构成元件①、②、③、④、⑤、⑥、⑦。

3、主要构成元件的安装规则与作用①电能表（1）作用：（2）安装：电能表安装在（填“干路”或“支路”）上，在总开关之（填“前”或“后”）。

②总开关（1）作用：（2）安装：总开关安装时应该安装在之后，之前。

③保险设施熔断器内装有保险丝(1)、保险丝作用：（2）保险丝选用的材料的特点：电阻（填“较大”或“较小”），熔点（填“较高”或“较低”）④用电器与零线、火线的连接（1）各用电器（插座）（填“并联”或“串联”）在电路中。

（2）控制用电器的开关要连接在和之间。

探究二、火线和零线1、进户线的两条输电线中，一条叫做，俗称，另一条叫做。

2、火线与零线之间的电压是；火线与地面之间的电压是；零线与地面之间的电压是；3．试电笔（1）作用：（2）结构：（3）使用方法：用手接触笔尾的金属体、笔尖金属体接触被测电路。

若氖管发光，则接触的是，否则为。

探究三、三线插头和漏电保护器（一）三线插头1、三线插头的接线方式：一根与相连，一根与相连，另外一根与相连。

2、三线插座的接线方式：一根与相连，一根与相连，另外一根与相连。

3、为什么要把家用电器的金属外壳接地？（二）漏电保护器漏电保护器起到什么作用？【课堂小结】【课堂训练】。

（1）、通过学习，使学生体会物理与生活的密切相关，培养学生的学习兴趣
（2）、通过了解电能在人类社会中的作用，充分认识电能的重要性，养成节约
用电的好习惯；培养学生爱护自然、节约能源的良好意识。
主要教学过程
1/4
人教版九年级 19 章生活用电第 1 节家庭电路 导学案设计
教学环节
知识能力要点
学习方法指导
作用
通过自读发现显性知识
保险装置有熔丝和空气 追问：保险装置是怎样发挥 点。讨论能明了模糊知
开关两类，当电路中电 保险作用的？
识，培养学生的学习习
流过大时，切断电路，
惯。
对用电器起到保护作用
追问能加深对知识理解
问题探究二：
火线和零线 ㈠ 火线和零线
（10 分钟） ⑴ 火线和零线间电压 自学指导：请同学们认真阅
（15 分钟） 装置、用电器、等组成 着完成学案。
通过抢答检测知识掌握
电能表作用：显示所消
程度
耗的电能 安装：干路
上，总开关之前
发挥多媒体优势利认识
总开关：串联在干路上， 鼓励学生利用课件抢答各 保险丝盒空气开关、利
控制室内整个电路的通 元件名称、以及连接位置、 用保险装置名称分析其
断
作用
作用
㈡ 保险装置的种类及
㈠ 三孔插座 ⑴ 三孔插座的接法 规律提升：左零右火上 接地 ⑵ 接地线的作用 万一用电器外壳和电 源火线之间的绝缘损 坏，是外壳带电，电流 就会流入大地，不致对 人造成伤害。
㈡ 漏电保护器 漏电保护器的作用 如果站在地上的人不小 心接触了火线，电流经 过人体流入大地，这时 漏电保护器会迅速切断 电路，对人身起到保护 作用。
一、 情境导入， 明确目标 （2 分钟） 1、视频导入
