松下伺服驱动器故障报警内容和处理方法

松下伺服驱动器故障报警内容和处理方法在工业自动化领域，松下伺服驱动器以其出色的性能和稳定性得到了广泛的应用。

然而，在使用过程中，难免会遇到各种故障报警情况。

了解这些故障报警的内容以及掌握相应的处理方法，对于确保设备的正常运行和提高生产效率至关重要。

一、松下伺服驱动器常见的故障报警内容1、过电流报警（OC）当驱动器检测到电机电流超过设定的允许值时，会触发过电流报警。

这可能是由于电机过载、短路、驱动器故障或参数设置不当等原因引起的。

2、过电压报警（OV）电源电压过高或者在制动过程中产生的再生能量无法及时释放，都可能导致过电压报警。

3、欠电压报警（UV）供电电源电压过低，无法满足驱动器的正常工作要求，就会出现欠电压报警。

4、编码器故障报警（ENC）编码器是用于反馈电机位置和速度信息的重要部件。

如果编码器出现损坏、连接不良或信号干扰等问题，驱动器会发出编码器故障报警。

5、过热报警（OH）驱动器内部温度过高，可能是由于环境温度过高、散热不良、长时间过载运行等原因造成的。

6、位置偏差过大报警（Pd）当实际位置与指令位置的偏差超过设定的允许值时，会触发位置偏差过大报警。

7、速度偏差过大报警（Sv）实际速度与指令速度的偏差超出了规定范围，导致速度偏差过大报警。

8、通信故障报警（COM）驱动器与控制器之间的通信出现异常，例如通信线路中断、通信协议不匹配等。

二、松下伺服驱动器故障报警的处理方法1、过电流报警（OC）处理方法（1）首先检查电机是否过载，如果是，减轻负载或更换更大功率的电机。

（2）检查电机和驱动器之间的连接线路是否短路，修复或更换短路的线路。

（3）确认驱动器的参数设置是否正确，特别是电流限制相关的参数。

（4）如果驱动器故障，需要维修或更换驱动器。

2、过电压报警（OV）处理方法（1）检查电源电压是否过高，如果过高，调整电源电压至正常范围。

（2）优化制动参数，确保再生能量能够及时释放。

可以考虑增加制动电阻或使用能量回馈装置。

松下伺服驱动器报警代码大全松下伺服驱动器是工业自动化领域中常见的一种设备，它具有高精度、高速度和高可靠性的特点，被广泛应用于各种自动化设备中。

然而，在使用过程中，我们有时会遇到各种报警代码，这些代码对于及时排除故障、保障设备正常运行至关重要。

因此，了解松下伺服驱动器的报警代码以及相应的解决方法显得尤为重要。

1. AL01，电源电压过低。

当松下伺服驱动器显示AL01报警代码时，意味着电源电压过低。

解决方法是首先检查电源线路是否正常连接，然后检查电源供电是否稳定，如有必要，可以更换稳压器或者更换电源线路。

2. AL02，电源电压过高。

AL02报警代码表示电源电压过高，这可能会对伺服驱动器造成损坏。

解决方法是检查电源线路是否正常，排除电源电压过高的原因，必要时使用稳压器进行调节。

3. AL03，过流保护。

当伺服驱动器出现AL03报警代码时，意味着发生了过流保护。

解决方法是检查驱动器输出负载是否正常，检查电机是否有堵转现象，必要时检查驱动器的参数设置是否合理。

4. AL04，过载保护。

AL04报警代码表示发生了过载保护，解决方法是检查负载是否正常，检查传动部件是否有卡滞现象，必要时检查伺服驱动器的参数设置。

5. AL05，过热保护。

当伺服驱动器显示AL05报警代码时，意味着发生了过热保护。

解决方法是检查散热器是否通风良好，及时清理散热器上的灰尘，必要时更换散热器或者增加散热风扇。

6. AL06，编码器故障。

AL06报警代码表示编码器出现故障，解决方法是检查编码器连接是否良好，检查编码器线路是否正常，必要时更换编码器。

7. AL07，通信故障。

当伺服驱动器出现AL07报警代码时，意味着发生了通信故障。

解决方法是检查通信线路是否正常连接，检查通信参数设置是否正确，必要时更换通信线路或者重新设置通信参数。

8. AL08，其他故障。

AL08报警代码表示发生了其他故障，解决方法是通过故障代码手册进行详细排查，根据具体情况进行处理。

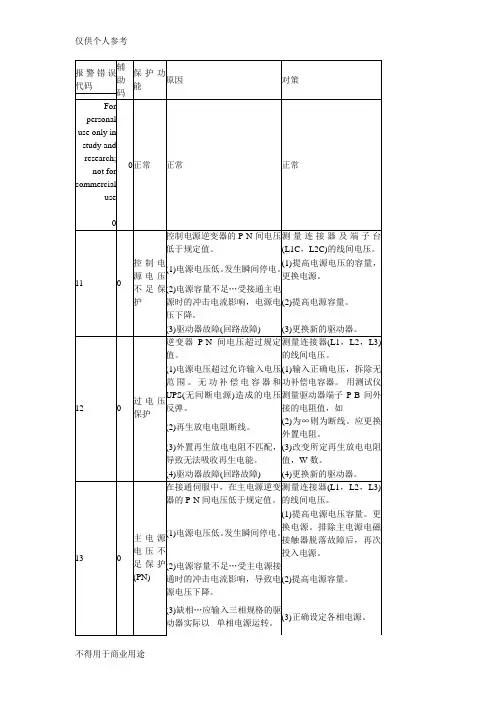

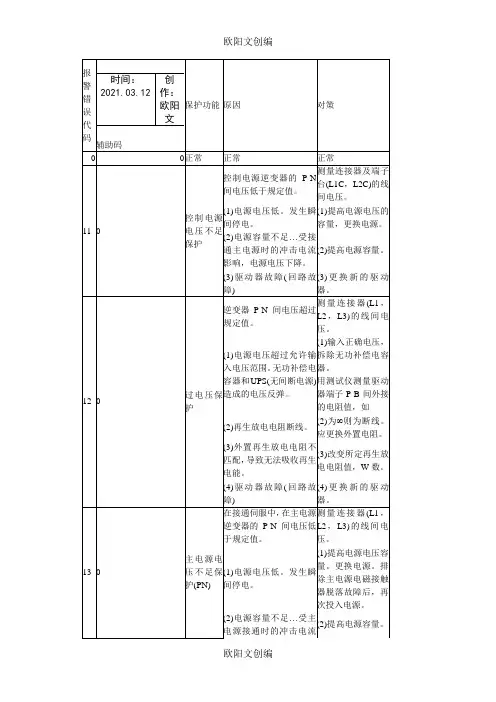

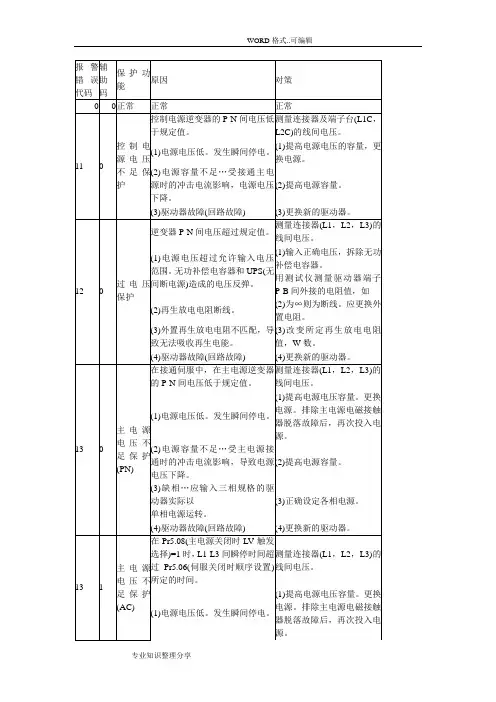

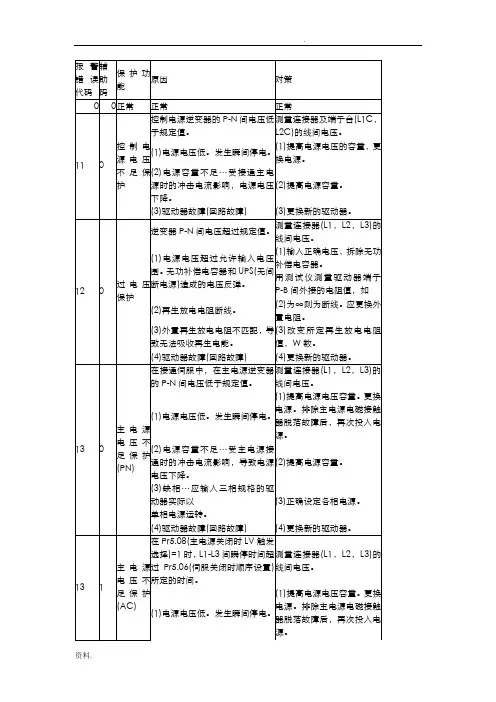

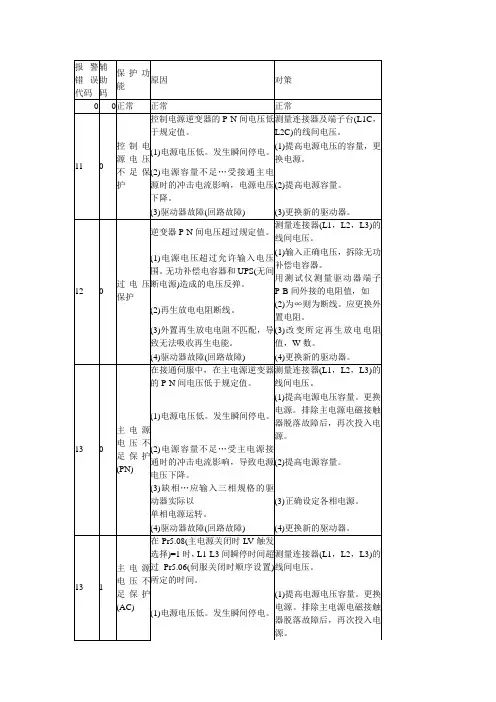

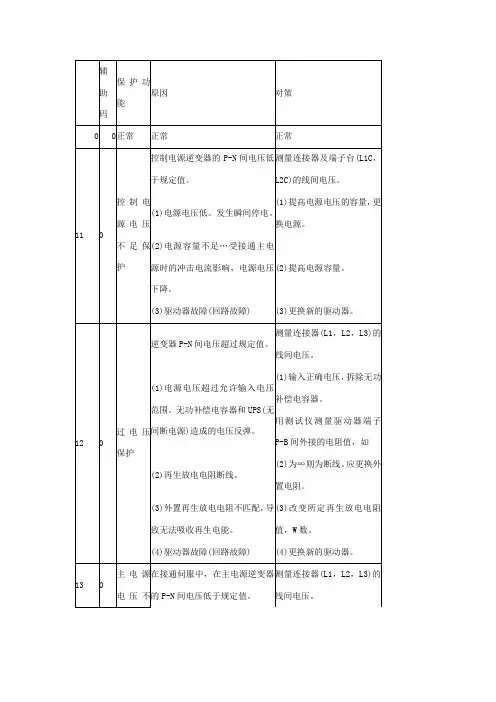

松下伺服驱动器故障报警内容和处理方法代码：11保护功能:控制电源欠电压故障原因:控制电源逆变器上P、N间电压低于规定值。

1）交流电源电压太低。

瞬时失电。

2）电源容量太小。

电源接通瞬间的冲击电流导致电压跌落。

3）驱动器（内部电路）有缺陷。

应对措施：测量L1C、L2C和r、t之间电压。

1）提高电源电压。

更换电源。

2）增大电源容量。

3）请换用新的驱动器。

代码：12保护功能:过电压故障原因:电源电压高过了允许输入电压的范围。

逆变器上P、N 间电压超过了规定值。

电源电压太高。

存在容性负载或UPS（不间断电源），使得线电压升高。

1）未接再生放电电阻。

2）外接的再生放电电阻不匹配，无法吸收再生能量。

3）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2和L3之间的相电压。

配备电压正确的电源。

排除容性负载。

1）用电表测量驱动器上P、B间外接电阻阻值。

如果读数是“∞”，说明电阻没有真正地接入。

请换一个。

2）换用一个阻值和功率符合规定值的外接电阻。

3）请换用新的驱动器。

代码:13保护功能:主电源欠电压故障原因:当参数Pr65（主电源关断时欠电压报警触发选择）设成1时，L1、L3相间电压发生瞬时跌落，但至少是参数Pr6D（主电源关断检测时间）所设定的时间；或者，在伺服使能（Servo-ON）状态下主电源逆变器P-N间相电压下降到规定值以下。

1）主电源电压太低。

发生瞬时失电。

2）发生瞬时断电。

3）电源容量太小。

电源接通瞬间的冲击电流导致电压跌落。

4）缺相：应该输入3相交流电的驱动器实际输入的是单相电。

5）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2、L3端子之间的相电压。

1）提高电源电压。

换用新的电源。

排除电磁继电器故障后再重新接通电源。

2）检查Pr6D设定值，纠正各相接线。

3）请参照“附件清单”，增大电源容量。

4）正确连接电源的各相（L1、L2、L3）线路。

单相电源请只接L1、L3端子。

5）请换用新的驱动器。

代码：15保护功能：电机和驱动器过热故障原因：伺服驱动器的散热片或功率器件的温度高过了规定值。

松下伺服驱动器故障报警内容和处理方法欧阳歌谷（2021.02.01）代码：11保护功能:控制电源欠电压故障原因:控制电源逆变器上P、N间电压低于规定值。

1）交流电源电压太低。

瞬时失电。

2）电源容量太小。

电源接通瞬间的冲击电流导致电压跌落。

3）驱动器（内部电路）有缺陷。

应对措施：测量L1C、L2C和r、t之间电压。

1）提高电源电压。

更换电源。

2）增大电源容量。

3）请换用新的驱动器。

代码：12保护功能:过电压故障原因:电源电压高过了允许输入电压的范围。

逆变器上P、N间电压超过了规定值。

电源电压太高。

存在容性负载或UPS（不间断电源），使得线电压升高。

1）未接再生放电电阻。

2）外接的再生放电电阻不匹配，无法吸收再生能量。

3）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2和L3之间的相电压。

配备电压正确的电源。

排除容性负载。

1）用电表测量驱动器上P、B间外接电阻阻值。

如果读数是“∞”，说明电阻没有真正地接入。

请换一个。

2）换用一个阻值和功率符合规定值的外接电阻。

3）请换用新的驱动器。

代码:13保护功能:主电源欠电压故障原因:当参数Pr65（主电源关断时欠电压报警触发选择）设成1时，L1、L3相间电压发生瞬时跌落，但至少是参数Pr6D（主电源关断检测时间）所设定的时间；或者，在伺服使能（Servo-ON）状态下主电源逆变器P-N间相电压下降到规定值以下。

1）主电源电压太低。

发生瞬时失电。

2）发生瞬时断电。

3）电源容量太小。

电源接通瞬间的冲击电流导致电压跌落。

4）缺相：应该输入3相交流电的驱动器实际输入的是单相电。

5）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2、L3端子之间的相电压。

1）提高电源电压。

换用新的电源。

排除电磁继电器故障后再重新接通电源。

2）检查Pr6D设定值，纠正各相接线。

3）请参照“附件清单”，增大电源容量。

4）正确连接电源的各相（L1、L2、L3）线路。

单相电源请只接L1、L3端子。
