松下伺服电机A5用户手册日弘忠信讲解您身边的传动专家日弘忠信，成立于1997年，是一家集品牌代理、产品配套、解决方案、工程服务于一体的运营服务商。
下面简单讲解关于松下伺服电机A5用户手册的相关事项：1、松下伺服电机A5安全注意事项:警告显示的种类与含义在进行安装、配线施工、保养、检查之前，请熟读本手册。
请您在对机器的知识、安全信息以及注意事项进行确认的基础上再进行使用。
本手册中，对安全方面的注意事项等级分为"警告" 和"注意"。
警告:如果错误使用，将导致发生危险状况，有可能会导致死亡或者重伤。
注意:如果错误使用，将导致发生危险状况，从而造成受到中度伤害及轻伤或造成物品的损失。
此外，即使是记述在注意中的事项，根据发生的状况也有可能导致严重的后果。
所记述的都是非常重要的内容，请务必遵守。
2、日弘忠信松下伺服电机A5的使用注意事项:•请绝对不要用手触摸伺服放大器内部。
否则会有触电的危险。
•伺服放大器以及松下伺服电机A5的地线端子请务必接地。
否则会有触电的危险。
•配线、检查时请在切断电源5分钟以上后并确认充电LED熄灭之后再进行。
否则会有触电的危险。
•尽管是在通电状态下但充电LED仍熄灭的情况下，则伺服放大器内部的保险丝可能已熔断。
请在切断电源5分钟后进行检查。
否则会有触电的危险。
•请勿损伤电缆、施于过度的压力、负载沉重物品或挤压。
否则将造成故障、损坏和触电。
•运行过程中，请勿触摸松下伺服电机A5的旋转部位。
否则将造成受伤。
•松下伺服电机A5和伺服放大器请按照指定的组合进行使用。
否则将造成火灾、故障。
•请正确进行配线。
否则将造成故障。
•请绝对不要在溅有水的地方、腐蚀性的环境下、易燃气体的环境下和可燃物的附近进行使用。
否则将造成火灾、故障。
•请注意伺服放大器、松下伺服电机A5以及周围设备的温度会升高。
否则将烫伤。
•通电状态下及切断电源后不久，伺服放大器的散热片、再生电阻器、松下伺服电机A5等有时会呈高温，请勿触摸。
松下伺服调试参数 Revised by Jack on December 14,2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服调试参数 Prepared on 22 November 2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下A5 系列伺服参数一、松下MINASA5系列伺服驱动器参数设定：用松下MINASA5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED 初始状态6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择0 0 ：位置控制1 ：速度控制2 ：转矩控制Pr0.02 设定实时自动调整调试设定0 ：无效1 ：标准3 ：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定0 —31 ，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/ 转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30 分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择1 0 ：光电耦合器输入（低速接口）1 ：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09第一指令脉冲分倍频分子需计算1〜10000典型值：螺距5mm编码器分辨率10000,连轴器直拖，脉冲当量0.001mm时，Pr0.09 = 10000 Pr0.10 = 螺距5mm / 脉冲当量0.001mm = 5000 即Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算1 〜10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM写入模式。
方法如下：①按MODE键，选择EEPROI W入显示模式EE_SEt;②按SET键，显示EEP ―;③按住上翻键约3秒，显示EEP --------------- 到一--------------------- 到StArt, 参数保存完显示F iniSh .表示参数写入有效，显示rESEt .表示需关断电源，重新通电设定值才能生效；显示Error .表示写入无效，需重新设定参数。
Panasonic A5系列伺服驱动器参数设定说明一、需要设定的参数：参数编号Pr. 参数名称设定值说明0.01* 控制模式选择0 位置控制模式0.02 实时自动调整设置 1 基本0.03 实时自动增益的机械刚性选择160.04 惯量比10000.07* 指令脉冲驶入方式 3 脉冲序列+符号6.04 JOG速度设定100注：编号带*之参数，其设定值必须在控制电源断电重启之后才能修改成功。
二、参数的修改1、按设置键S进入d**.uEP；2、按模式键M进入参数Prr.***,再按设置键S进入参数修改模式三、EEPROM写入模式1、按设置键S进入d**.uEP；2、按模式键M进入参数EE_SE*3、按住向上键约5秒后，显示EEP- , -逐渐增加直到显示ReSE*或FiniSh为止，设置参数写入完毕。
四、JOG试运行方法:1、按设置键S进入d**.uEP；2、按模式键M进入参数RF_RCL,再按向上或下的箭头直到出现RF_JOG五、各模式结构五、参数初始化R-----0 上电初始画面： 按1下S 键，到下一画面按1下M 键，进入了参数设置的首个画面这是参数设置的首个参数号00，可以通过 和 来改变到我们需要设置的参数号，用 可以改变我们所修改的数的位数，比如要 设置PR---54，需要从00改为54，可以单 纯通过 和 按到54，也可以先修改为04，然后通过把4右下方的光点移到十位数即0的右下方，再按把0改为5，那么就由PR —00调整到PR —54按一下S 就进入到此参数号的参数值显示dp-5pdPR--00PR--54- - - - - -此时按以及三键就可以来修改此参数值，修改参数值和修改参数号的方法是相同的，比如设定为150，可以先用将光点移到十位数的右下方，改为5，再将光点移到百位数右下，改为1即改为了150150参数值修改完成，按1下S，退到上一画面PR--54按压M键，直到出现下一画面EE—SET按1下S，进入到下一画面EEP- - -此时按住（约5秒）直到出现下一画面（这表示参数保存完成）按1下S 退到上一画面按压M ，直到切换到监视模式，M 为模式切换键，不停的按会在几个模式之间循环显示，现在要通过按M 到监控模式按1下S ，退回到初始画面这样PR —54 的参数值就被我们设置完成，其它的参数值设置方法相同。
A伺服参数设置公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
三、电子齿轮比的计算（针对松下A5驱动），有两种计算方式：1、松下专有方式：Pr0.08* 电机每旋转一次的指令脉冲数=螺距/脉冲当量2、通用计算方式：当Pr0.08参数为0时，电子齿轮比=分子/分母=Pr0.09/Pr0.10=编码器分辨率*脉冲当量*机械减速比/螺距（=10000*0.001*1/5=2/1）四、惯量比的调节 Pr0.04惯量比该参数对机床运行的平稳性、加工效果等起到了很重要的作用，比如：机床振动、机床电机发出异常声音、加工出来的圆不圆、加工的工件粗糙、加工的工件变形等，只有设置合理的惯量比，机床才能发挥出最大的优势，才能加工出更好的工件。
惯量比的设定有两种方法：其一、手动设定直接手动将估算的惯量比设置到【Pr0.04】里。
如果手动设置，需要你估算该机床的惯量比，既然估算，很难达到理想的惯量比，机床就很难发挥出最大的优势。
其二、自动设定机床运动。
只有适合机床的惯量比，加工出来的工件才是最好的下面我将详细介绍惯量比的自动调节：1) 调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】 X轴、Y轴设为【1】【Pr0.02】 Z轴设为【3】2) 调节【Pr0.03】实时自动调整机械刚性选择该参数非常重要，决定了机床的平稳性以及加工效果。

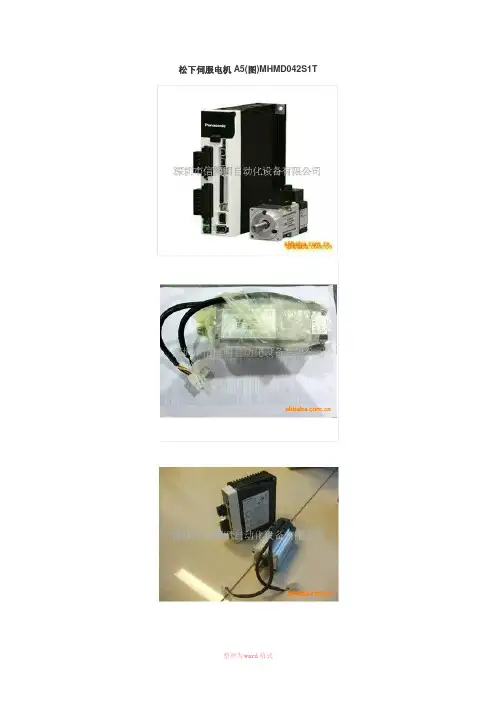

松下伺服电机A5(图)MHMD042S1T松下开发出了响应性更高的AC伺服马达“MINAS-A5”系列（图）。
响应频率较原来的1kHz提高了1倍，达到2kHz。
嵌入制造半导体及液晶时使用的贴片机、探针及电子部件封装机等装置后，能够使可动部迅速起动或停止。
另外还对降低振动下了一番工夫，有助于缩短制造装置的单件产品生产时间。
为了抑制振动，首先将转子的极数增至10，减小了齿槽力矩。
其次，通过内置共振抑制滤波器和减振滤波器，将振动降到了原来的1/8。
而且还在轻量化方面改进了转子和定子的设计和工艺，使重量比原来减轻了10～25％。
此外，易用性也得到了提高。
此次开发了可简单进行装置起动作业的装配支持用软件。
支持日语、英语、汉语及韩语4种语言，海外工厂的员工也可轻松操作。
符合防水规格IP67，耐水性及耐油性也很出色。
电压根据输出功率备有100V、200V、400V三种。
最大转速为6000rpm （但在750W以下）。
输出功率范围为50W～15kW。
其中，5kW以下型号从2009年9月1日开始销售，超过5kW的型号将于2010年春季上市。
A5系列电机的特点：功率： 50W～5kW 惯量不同特性改善：槽定位转矩0.5％以下小型?超轻化：行业最轻（1kW～5kW）高分解率：绝对式17bit、增量式20bit耐环境性能升级： IP67构造连接：全容量连接化A5系列驱动器的特点电源：单相AC100V、单/3相AC200V控制模式：转矩、速度、位置、全闭环控制参数：扩大自动设定范围与PC通信：对应USB 新软件设定，操作性能升级安装：与A4互换松下伺服电机MINAS A5系列产品：1、实现行业最快的速度响应频率2.0KHz通过独家开发的全新LSI提高运算速度,同时配备基于转矩前馈的高响应控制功能。
采用行业最快的速度和定位响应性，是最快速的装置。
另外响应延迟性低，并将振动降低到最低限度。
采用独特的信号处理技术，开发出全新的104万脉冲20bit编码器；通过采用电机转子的10极化、磁场解析技术的全新设计，减小了脉动宽度，实现了行业最小的低齿槽，且通过提高速度稳定性和电机旋转位置来减少转矩变化，从而大幅提高了定位的稳定性；指令输入反馈输出都实现了4Mpps的高速对应，包括标准对应的全闭环在内，都可实现高分辨率运转及高速运转。
松下A5,A6伺服电机参数设置
伺服电机有很多参数可以设置，下面我们来说说其中几个简单的参数，Pr0.08,Pr0.09，Pr0.10
这三个参数句具体含义如下图所示
特闷之间的关系看下图
从上图我们可以看到，如果我们想用10000个脉冲让电机旋转1圈，最简单的设置方法就是直接Pr0.08设置成10000.
但是很多时候我们在设计和调试过程中为了方便，需要设置成用1个脉冲去移动1mm，这样能提高程序可读性还有方便调试，这时候就可以用Pr0.09和Pr0.10去设置了。
假设我们点击齿轮直径D=100mm，减速比是1，点击编码器分辨率为8388608，这时候我们要设置参数使我们输出1个脉冲移动
1mm。
首先我们计算一下旋转1圈移动的距离=πD*减速比=314mm，我们知道的是旋转1圈的位置指令为编码器的分辨率8388608，就是说移动314mm需要8388608的位置指令，在上图我们可以看到：脉冲数*（Pr0.09/Pr0.10）=位置指令，当脉冲数=1时候
Pr0.09/Pr0.10=位置指令=8388608/314
这样就能实现1个脉冲移动1mm的需求了。
