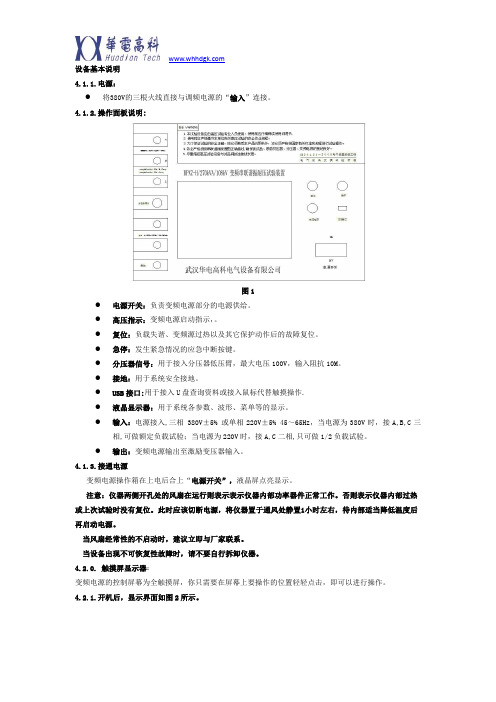

设备基本说明4.1.1.电源：●将380V的三根火线直接与调频电源的“输入”连接。
4.1.2.操作面板说明:图1●电源开关：负责变频电源部分的电源供给。
●高压指示：变频电源启动指示，。
●复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
●急停：发生紧急情况的应急中断按键。
●分压器信号：用于接入分压器低压臂，最大电压100V，输入阻抗10M。
●接地：用于系统安全接地。
●USB接口:用于接入U盘查询资料或接入鼠标代替触摸操作.●液晶显示器：用于系统各参数、波形、菜单等的显示。
●输入：电源接入,三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。
●输出：变频电源输出至激励变压器输入。
4.1.3.接通电源变频电源操作箱在上电后合上“电源开关”，液晶屏点亮显示。
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。
否则表示仪器内部过热或上次试验时没有复位。
此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。
当风扇经常性的不启动时，建议立即与厂家联系。
当设备出现不可恢复性故障时，请不要自行拆卸仪器。
4.2.0. 触摸屏显示器：变频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。
4.2.1.开机后，显示界面如图2所示。
图24.2.2.试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图3所示。
图3●起始频率：选择自动调谐时的启动频率，下限频率最高为20Hz，上限频率最低为200Hz。
●终止频率：选择自动调谐时的结尾频率，下限频率最高为100Hz，上限频率最低为300Hz。
1．设置"起始频率"不可高于"终止频率"。
2.当第一次试验时建议采用30Hz～300Hz进行扫描。

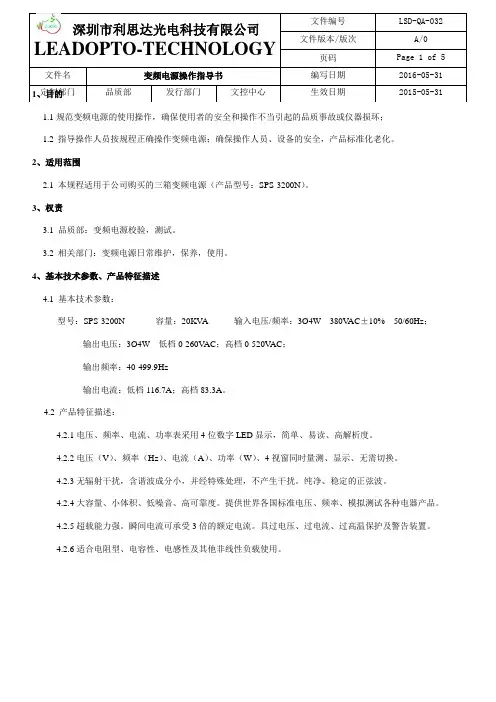

1.1规范变频电源的使用操作，确保使用者的安全和操作不当引起的品质事故或仪器损坏；1.2指导操作人员按规程正确操作变频电源；确保操作人员、设备的安全，产品标准化老化。
2、适用范围2.1本规程适用于公司购买的三箱变频电源（产品型号：SPS-3200N）。
3、权责3.1 品质部：变频电源校验，测试。
3.2相关部门：变频电源日常维护，保养，使用。
4、基本技术参数、产品特征描述4.1 基本技术参数：型号：SPS-3200N 容量：20KVA 输入电压/频率：3Ø4W 380V AC±10% 50/60Hz；输出电压：3Ø4W 低档0-260V AC；高档0-520V AC；输出频率：40-499.9Hz输出电流：低档116.7A；高档83.3A。
4.2 产品特征描述：4.2.1电压、频率、电流、功率表采用4位数字LED显示，简单、易读、高解析度。
4.2.2电压（V）、频率（Hz）、电流（A）、功率（W）、4视窗同时量测、显示、无需切换。
4.2.3无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰。
纯净、稳定的正弦波。
4.2.4大容量、小体积、低噪音、高可靠度。
提供世界各国标准电压、频率、模拟测试各种电器产品。
4.2.5超载能力强。
瞬间电流可承受3倍的额定电流。
具过电压、过电流、过高温保护及警告装置。
4.2.6适合电阻型、电容性、电感性及其他非线性负载使用。
图1按下按钮门把弹出即可开门。
图2螺丝与线头要固定稳固电源所有电缆接线端，有电严禁接触！图3OFF处于关闭状态分钟，确认仪器能正常可靠工作，注意：打开仪器开关的顺序：先输入开关，再图4图5 先开启仪器输入开关OFF处于关闭状态后开启仪器输出开关图6开启后预热状态预热后启动仪器根据产品使用电压要求调节设备输产品上架完成开始老化，注意：先启动仪器输出按钮后才可逐层打开老化架开关，不可先开启老化架 开关后直接启动仪器避免启动电流过大损坏仪器及 产品老化需随机对产品进行分批次、订单产品额定产品老化完成应依次先关闭老化架开关，再关闭仪器后再进行产品下架，为防止触电下架时作业员务 必确保所有老化架已经断电方可对产品进行下架。
引言概述：单相变频器是一种能够调节电机转速的电子设备，广泛应用于家用电器、空调、工业设备等领域。
本文旨在为用户提供关于单相变频器的使用说明，包括安装、使用和维护等方面的详细指导。
正文内容：一、安装要点1.选择适当的位置安装单相变频器，确保空气流通、温度适宜，并避免灰尘和潮湿的环境。
2.连接电源和电机正确，根据设备的额定电压和额定功率进行连接。
3.安装方式可以选择壁挂或者柜式安装，根据实际情况选择合适的方式。
二、基本操作指南1.启动前，确认控制面板上的参数设置正确，包括电压、频率、起动时间等。
2.选择合适的运行模式，如手动、自动、远程等，并根据需要进行设置。
3.掌握常用的操作功能，如启停控制、速度设置、故障诊断等。
三、故障排除与维护1.故障排除的基本原则是先定位问题，再逐步解决。
通过观察指示灯状态、检查接线、测量电压等方法进行故障诊断。
2.定期检查维护单相变频器，检查散热器清洁是否良好，风扇工作是否正常，接线是否松动等。
3.如果发现问题，及时联系专业人士进行维修，不要私自拆解或修理单相变频器。
四、安全使用指南1.在变频器上方设置适当的遮罩，以防止误触触电和防止灰尘进入设备。
2.使用前检查设备是否正常，如有异常情况，不要强行使用，以免发生危险。
3.在使用单相变频器时，确保周围环境清洁、干燥，并保持设备通风良好。
五、节能环保使用1.合理设置变频器的工作频率和转速，避免额外的能耗损失。
2.尽量避免低速运行，因低速工况下效率低，能量消耗多。
3.定期对设备进行维护，清理灰尘，保持散热良好，提高设备工作效率。
总结：单相变频器是一项关键的电子设备，正确安装、使用和维护单相变频器对于保持设备的稳定工作至关重要。
本文通过引言概述、正文内容的五个大点阐述和每个大点的小点详细阐述，提供了关于单相变频器使用说明的详细指导，旨在帮助用户提高设备的使用效果和延长设备的寿命。
使用者应根据本文提供的指导，结合实际情况进行操作，并定期维护设备，以确保设备的安全和可靠运行。

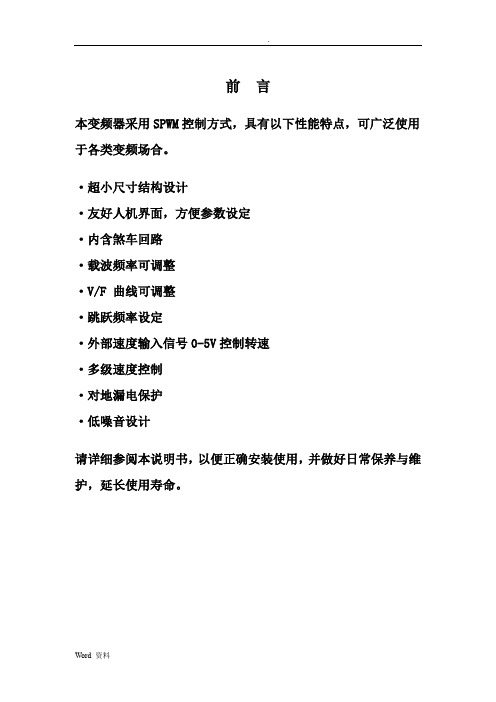

前言本变频器采用SPWM控制方式，具有以下性能特点，可广泛使用于各类变频场合。
·超小尺寸结构设计·友好人机界面，方便参数设定·内含煞车回路·载波频率可调整·V/F 曲线可调整·跳跃频率设定·外部速度输入信号0-5V控制转速·多级速度控制·对地漏电保护·低噪音设计请详细参阅本说明书，以便正确安装使用，并做好日常保养与维护，延长使用寿命。
标准规格外观尺寸图变频器的注意事项显示区按键区AC-01变频器控制面板示意图当变频器安装完成后，请依下列步骤检查完后再进行通电：1、配线是否正确？2、电源是否与额定电压220VAC相符？3、检查是否有短路现象？4、请确认变频器接地线已接地，以安全使用。
5、参照“安装及使用”的注意内容，检查是否符合使用要求。
安装及使用为了更好使用变频器，延长其工作寿命，安装使用场合请注意以下几点：1、周围环境温度：-10℃-45℃，且通风良好。
2、不宜在滴水或过分潮湿的场合使用。
3、不宜在振动强烈，电磁干扰严重的场合使用。
4、较少尘埃、无腐蚀性液体的场合。
5、不宜在靠近易燃性物体的场合使用。
6、使用期间切忌用手接触内部器件。
7、要及时进行定期检修。
端子说明与配线机能说明机能设定一览表机能设定方法1、显示：通常情况下按以下优先级显示：(1)、故障时显示故障代码。
(2)、无故障且开机时，显示当前运行频率。
(3)、无故障且关机时，显示“OFF”。
2、菜单项的使用：(1)、按“FUNC”进入菜单选择，显示CD01-CD19，功能见机能设定一览表，通过“UP”、“DOWN”、“SELECT”三个按键可以选择菜单。
(2)、通过第(1)步选定菜单项后，按“PROG”进入操作；按“FUNC”则取消操作并返回菜单。
(3)、从第(2)步按“PROG”进入后，显示“--”，即等待读入当前设定值(时间很短)，读入后显示当前值；按“UP”、“DOWN”、“SELECT”可进行重设定。

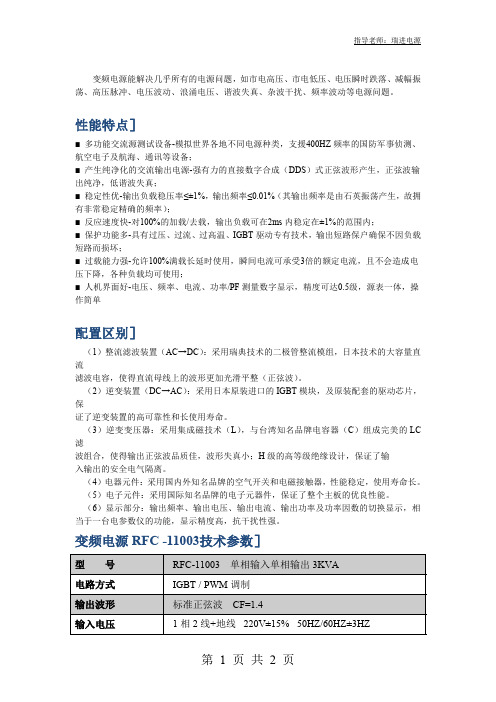

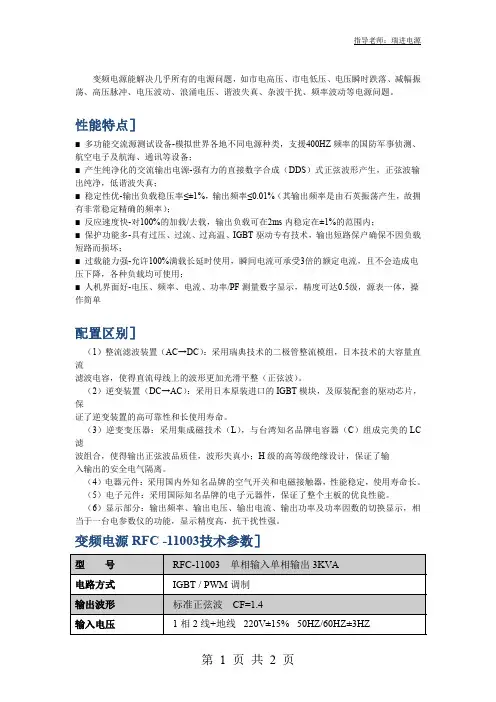

变频电源能解决几乎所有的电源问题，如市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。
性能特点］■多功能交流源测试设备-模拟世界各地不同电源种类，支援400HZ频率的国防军事侦测、航空电子及航海、通讯等设备；■产生纯净化的交流输出电源-强有力的直接数字合成（DDS）式正弦波形产生，正弦波输出纯净，低谐波失真；■稳定性优-输出负载稳压率≤±1%，输出频率≤0.01%（其输出频率是由石英振荡产生，故拥有非常稳定精确的频率）；■反应速度快-对100%的加载/去载，输出负载可在2ms内稳定在±1%的范围内；■保护功能多-具有过压、过流、过高温、IGBT驱动专有技术，输出短路保户确保不因负载短路而损坏；■过载能力强-允许100%满载长延时使用，瞬间电流可承受3倍的额定电流，且不会造成电压下降，各种负载均可使用；■人机界面好-电压、频率、电流、功率/PF测量数字显示，精度可达0.5级，源表一体，操作简单配置区别］（1）整流滤波装置（AC→DC）：采用瑞典技术的二极管整流模组，日本技术的大容量直流滤波电容，使得直流母线上的波形更加光滑平整（正弦波）。
（2）逆变装置（DC→AC）：采用日本原装进口的IGBT模块，及原装配套的驱动芯片，保证了逆变装置的高可靠性和长使用寿命。
（3）逆变变压器：采用集成磁技术（L），与台湾知名品牌电容器（C）组成完美的LC 滤波组合，使得输出正弦波品质佳，波形失真小；H级的高等级绝缘设计，保证了输入输出的安全电气隔离。
（4）电器元件：采用国内外知名品牌的空气开关和电磁接触器，性能稳定，使用寿命长。
（5）电子元件：采用国际知名品牌的电子元器件，保证了整个主板的优良性能。
（6）显示部分：输出频率、输出电压、输出电流、输出功率及功率因数的切换显示，相当于一台电参数仪的功能，显示精度高，抗干扰性强。
变频电源RFC-11003技术参数］型号RFC-11003单相输入单相输出3KVA电路方式IGBT/PWM调制输出波形标准正弦波CF=1.4输入电压1相2线+地线220V±15%50HZ/60HZ±3HZ输出电压1相2线+地线相电压（L-N）高档0-300V低档0-150V 输出电流相电流高档12A低档24A输出频率50HZ固定/60HZ固定/40-70HZ连续可调频率稳定度≦0.01﹪负载稳压率≦1﹪波形失真率≦2﹪（纯阻性负载）波峰因数比3：1面板显示输出电压、输出电流、输出频率、输出功率及输出功率因数（切换显示）保护功能输出过流保护、过压保护、过温度保护、短路保护、自诊断保护及报警装置保护反应时间≦2ms整机效率:≧87﹪绝缘耐压1800V AC/10mA/1min绝缘阻抗500V DC/50MΩ冷却方式强制风冷噪音1m处小于60db工作环境温度0~45℃相对湿度0~95﹪（非凝结状态）尺寸440×470×350(mm)重量50KG。
HZBP-III 变频电源使用手册武汉合众电气欢迎使用武汉市合众电气设备制造有限公司产品尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必欢迎使用武汉市合众电气设备制造有限公司产品须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

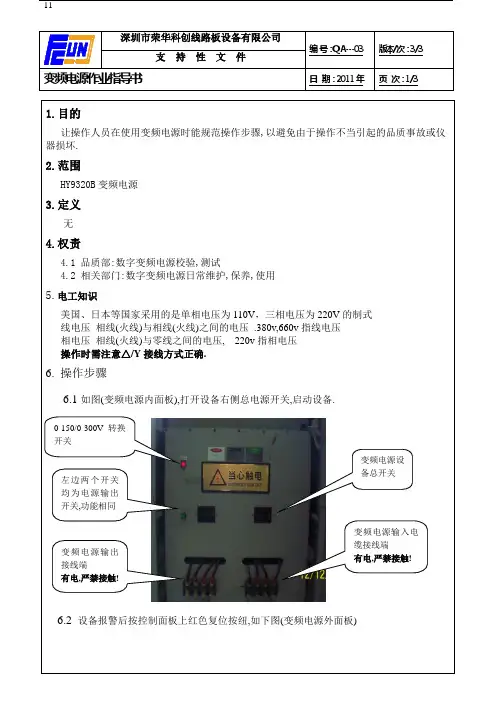

编 号：QA---03 版本/次：3/3 支 持 性 文 件变频电源作业指导书日 期：2011年页 次：1/31.目的让操作人员在使用变频电源时能规范操作步骤,以避免由于操作不当引起的品质事故或仪器损坏.2.范围HY9320B 变频电源3.定义 无4.权责4.1 品质部:数字变频电源校验,测试4.2 相关部门:数字变频电源日常维护,保养,使用5.电工知识美国、日本等国家采用的是单相电压为110V ，三相电压为220V 的制式 线电压 相线(火线)与相线(火线)之间的电压 .380v,660v 指线电压 相电压 相线(火线)与零线之间的电压, 220v 指相电压 操作时需注意△/Y 接线方式正确.6. 操作步骤6.1如图(变频电源内面板),打开设备右侧总电源开关,启动设备.6.2 设备报警后按控制面板上红色复位按纽,如下图(变频电源外面板)变频电源设备总开关变频电源输入电缆接线端有电,严禁接触!0-150/0-300V 转换开关左边两个开关均为电源输出开关,功能相同变频电源输出接线端有电,严禁接触!编 号：QA---03 版本/次：3/3 支 持 性 文 件变频电源作业指导书日 期：2011年页 次：1/36.3 等待控制面板参数显示正常,如上图.6.4 根据被测电机要求旋转变频电源控制面板上的“频率调节”档位,直至显示为所需要的频率.6.5 根据被测电机要求旋转变频电源控制面板上的“电压调节”档位,直至显示屏上显示出所要求的电压.(注:显示屏显示电压为相电压,如显示为220V 即为我们通常所说三相380V 电).如需220V/380V 转换,则需按变频电源内面板上的“0-150/0-300V ”红色转换按纽. 6.6 根据电机要求,将变频电源输出线缆夹在被测电机接线柱上,确认无松动.6.7 启动变频电源绿色输出开关. 6.8 关闭变频电源输出开关.6.9确认电机旋转方向,如方向错误,需跳线. 6.10 重新启动变频电源输出开关6.11 旋转“三相切换开关”,分别记录电机三相电流,有功功率,功率因数. 6.12关闭变频电源输出开关. 6.13将电源输出线缆收回. 6.14关闭总电源开关.相电压输出频率输出单相电流单相输出功 率有功功率及功率因数切换开关。

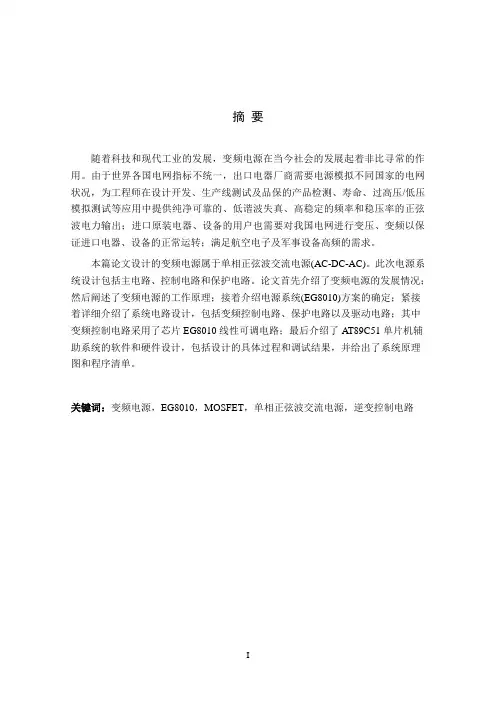

摘要随着科技和现代工业的发展，变频电源在当今社会的发展起着非比寻常的作用。
由于世界各国电网指标不统一，出口电器厂商需要电源模拟不同国家的电网状况，为工程师在设计开发、生产线测试及品保的产品检测、寿命、过高压/低压模拟测试等应用中提供纯净可靠的、低谐波失真、高稳定的频率和稳压率的正弦波电力输出；进口原装电器、设备的用户也需要对我国电网进行变压、变频以保证进口电器、设备的正常运转；满足航空电子及军事设备高频的需求。
本篇论文设计的变频电源属于单相正弦波交流电源(AC-DC-AC)。
此次电源系统设计包括主电路、控制电路和保护电路。
论文首先介绍了变频电源的发展情况；然后阐述了变频电源的工作原理；接着介绍电源系统(EG8010)方案的确定；紧接着详细介绍了系统电路设计，包括变频控制电路、保护电路以及驱动电路；其中变频控制电路采用了芯片EG8010线性可调电路；最后介绍了AT89C51单片机辅助系统的软件和硬件设计，包括设计的具体过程和调试结果，并给出了系统原理图和程序清单。
关键词：变频电源，EG8010，MOSFET，单相正弦波交流电源，逆变控制电路ABSTRACTWith the development of modern industry, science and technology, variable frequency power supply in today's society plays an unusual role. Due to the grid index is not uniform around the world, export electronics makers need power simulation grid conditions, in different countries for engineers in design, development, production line testing and quality assurance of product testing, life span, high voltage/low voltage simulation test applications provide clean and reliable, low harmonic distortion, high stable frequency and voltage regulation rate of sine wave power output. Import original electrical appliances, equipment users also need to the power grid variable voltage and frequency to ensure the normal operation of imported equipment in China so as to meet the needs of avionics and high frequency of military equipment.This paper design frequency conversion power belongs to the single-phase sine wave AC power (AC-DC-AC). The power supply system design including main circuit, control circuit and protection circuit. The development of variable frequency power supply is firstly introduced in the paper. Then the working principle of frequency conversion power is expounded on. The scheme of power supply system (EG8010) is applied in the development. And the system circuit design, including the frequency conversion control circuit, protection circuit and driver circuit are completed. Linear adjustable circuit of The EG8010 chip is adopted to control the frequency conversion. Finally, the software and hardware of introduced the AT89C51MCU auxiliary system are designed, including the specific process of the design and debug results, and the system schematic diagram and the program listing is given.Key Words: Variable frequency power supply, EG8010, MOSFET, Single-phase sinusoidal ac power supply, inverter control circuit目录第1章概论 (1)1.1 电源的基本概念 (1)1.2 变频电源与变频器的区别 (1)1.3 变频电源的分类 (1)1.4 变频电源的应用 (2)1.5 变频电源的发展趋势 (3)第2章变频电源的理论基础 (5)2.1 变频电源的基本原理 (5)2.2 变频电源的拓扑结构 (5)2.3 逆变电源介绍 (7)第3章变频电源系统方案设计 (10)3.1 系统方案选择 (10)3.2 逆变专用芯片选择方案 (10)3.2.1 EG8010芯片的描述 (11)3.2.2 EG8010的特点与应用领域 (12)3.2.3 EG8010的变频模式 (13)3.3 变频电源中逆变电路的方案 (14)第4章系统变频电路设计 (17)4.1 整流滤波电路设计 (18)4.2 控制模块设计 (19)4.3 驱动模块设计 (21)4.4 功率主板模块 (22)4.5 保护模块设计 (25)4.5.1 电流保护 (25)4.5.2 电压保护 (26)4.5.3 温度保护 (28)第5章微机控制系统设计 (30)5.1 硬件设计 (30)5.1.1 单片机最小系统 (30)5.1.2 温度传感器的设计 (31)5.1.3 数模转换器设计 (32)5.2 软件设计 (33)5.3 微机控制系统仿真与调试 (34)致谢 (37)参考文献 (38)附录 (39)附录一：软件代码 (39)外文资料原文 (42)译文 (47)第1章概论第1章概论1.1电源的基本概念电源是向电子设备提供功率的装置，也称电源供应器，它提供计算机中所有部件所需要的电能。
