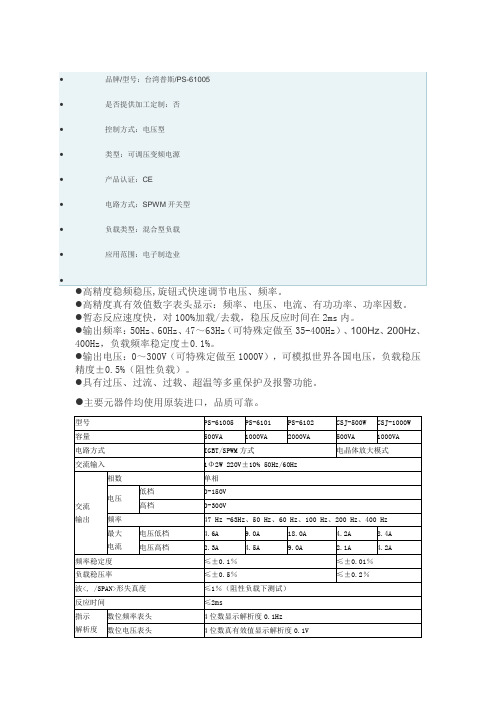

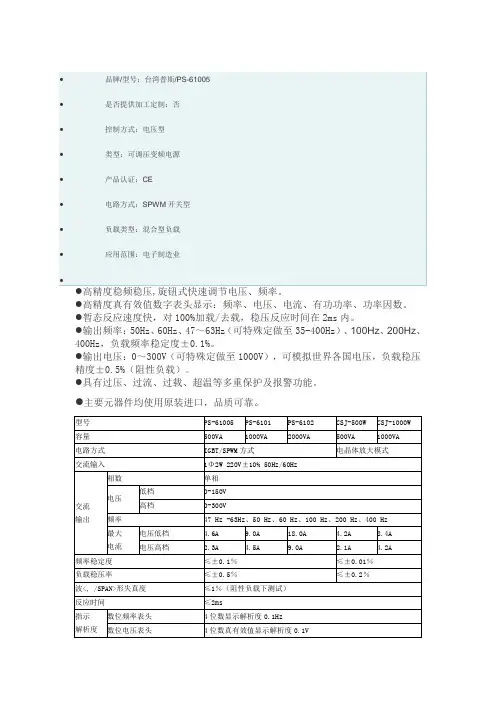

普斯变频电源61005操作指引

1.1规范变频电源的使用操作，确保使用者的安全和操作不当引起的品质事故或仪器损坏；1.2指导操作人员按规程正确操作变频电源；确保操作人员、设备的安全，产品标准化老化。

2、适用范围2.1本规程适用于公司购买的三箱变频电源（产品型号：SPS-3200N）。

3、权责3.1 品质部：变频电源校验，测试。

3.2相关部门：变频电源日常维护，保养，使用。

4、基本技术参数、产品特征描述4.1 基本技术参数：型号：SPS-3200N 容量：20KVA 输入电压/频率：3Ø4W 380V AC±10% 50/60Hz；输出电压：3Ø4W 低档0-260V AC；高档0-520V AC；输出频率：40-499.9Hz输出电流：低档116.7A；高档83.3A。

4.2 产品特征描述：4.2.1电压、频率、电流、功率表采用4位数字LED显示，简单、易读、高解析度。

4.2.2电压（V）、频率（Hz）、电流（A）、功率（W）、4视窗同时量测、显示、无需切换。

4.2.3无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰。

纯净、稳定的正弦波。

4.2.4大容量、小体积、低噪音、高可靠度。

提供世界各国标准电压、频率、模拟测试各种电器产品。

4.2.5超载能力强。

瞬间电流可承受3倍的额定电流。

具过电压、过电流、过高温保护及警告装置。

4.2.6适合电阻型、电容性、电感性及其他非线性负载使用。

图1按下按钮门把弹出即可开门。

图2螺丝与线头要固定稳固电源所有电缆接线端，有电严禁接触！图3OFF处于关闭状态分钟，确认仪器能正常可靠工作，注意：打开仪器开关的顺序：先输入开关，再图4图5 先开启仪器输入开关OFF处于关闭状态后开启仪器输出开关图6开启后预热状态预热后启动仪器根据产品使用电压要求调节设备输产品上架完成开始老化，注意：先启动仪器输出按钮后才可逐层打开老化架开关，不可先开启老化架 开关后直接启动仪器避免启动电流过大损坏仪器及 产品老化需随机对产品进行分批次、订单产品额定产品老化完成应依次先关闭老化架开关，再关闭仪器后再进行产品下架，为防止触电下架时作业员务 必确保所有老化架已经断电方可对产品进行下架。

文件编号：
版本/次：A/0 总页数：2
文件名称：变频电源操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员、工程部人员、组长、维修工或者品质部人员。

二、仪器介绍：
本仪器可以将普通市供电源调谐成不同电压和频率的电源。

三、开机前检查：
1.检查产品是否正常供电
2.检查仪器各端口的接线是否正确
四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：
1.输入电源：220V/50Hz
2.工作环境：0～40℃
六、注意事项：
1.做好设备日常维护保养。

2.变频器输入电源不可与输出电源接错位置。

3.请勿将仪器置于潮湿、闷热让阳光直射之处。

3.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

4.操作结束或下班必须关闭电源。

5.点检要求：每周一次。

七、操作步骤：
1.先将电源开关切至 OFF 之位置。

2.使用前请先视察设备之完整性开关，旋转各种功能之按键显示器是否齐全均无松动之现象。

3.确认输入电源是否在规格内，再将电源总开关切至 ON 之位置。

4.设定输出频率指拨档上指示频率即是输出频率，设定百位数频率时需先按 OFF/RESET 键后进行。

5.按启动开关，按此开关前请先关闭输出开关。

6.调整输出电压：将输出电压切换开关切至所需档位。

（a）Lo-V 档位0-150V PS： 150V 以下请用此档。

（b）Hi-V 档位0-300V PS： 150V 以上请用此档。

雷击浪涌发生器LIGＨTNＩＮG SＵＲGE GENERAＴOＲSUＧ６1005C使用说明书Primａ上海普锐马电子有限公司使用注意事项雷击浪涌发生器在工作时产生高能量(高电压、大电流）的浪涌。

为安全起见，请阅读本说明书,并正确使用本设备。

使用中请注意以下几点：ﻩ(1) 当手潮湿或相对湿度超过75%时，不要使用本设备。

（2) 因为有高压脉冲加到输出接线端子（如，2Ω，5００Ω,L1，L２，L３等端口）,如果改换接线,务必要在确认高压电源处于断开状态才能进行。

(3) 尽管操作本设备时，很少遇到电击,但为安全起见，在操作时不要进食，防止偶然因电击引起的进食阻塞。

（4) 用本设备做试品的抗干扰试验时，要注意必须将本设备的接地端子与大地接在一起。

ﻩ(５) 本设备是利用高压水银开关来产生高压脉冲，严禁在设备倾斜状态下,进行试验。

ﻩ（6) 内带高压,请勿随意拆卸或敞开机壳工作。

(7)由于打开仪器上的试品电源开关时有可能会引起外围电网的漏电保护开关或空气开关跳闸。

解决办法有两种:一是避开有漏电保护开关地方；二是试品电源输入处加功率与仪器相匹配的隔离变压器。

使用说明书一：适用范围SUＧ61０05C是严格按照国际电工委员会IEC颁布的IEC61000-４-5和IEC801-５标准制造，适用于国标GB/Ｔ１7626.5，其性能指标符合标准相应要求。

SUＧ61005C是用于评定电气和电子设备电源线和内部连线在经受来自开关切换及自然界雷击所引起的高能量瞬变干扰时的性能提供一个共同依据。

二：SUG61０05Ｃ简介1主要技术指标雷击浪涌输出波形●电压波：1.2/50μs(波形发生器输出开路时)●电流波：8/20μs (波形发生器输出端短路时）●电压波输出阻抗：２Ω±１0%（另设有“500Ω”的端子，专门提供对绝缘耐压试验的用户要求）●综合波输出电压波形峰值：０~6kＶ输出电流波形峰值：0~３kA●击打方式同步：相位0-360℃连续可调。

变频电源操作规程
《变频电源操作规程》
一、变频电源的安全操作
1.1 在操作变频电源之前，必须先检查电源及其周围的环境是否存在安全隐患，确保操作的安全性。

1.2 操作人员必须穿戴符合规定的防护用具，避免意外伤害发生。

1.3 在操作过程中，必须严格按照操作规程进行，避免造成设备故障或安全事故。

二、变频电源的正常操作
2.1 在正常操作之前，必须了解变频电源的工作原理和相关参数，确保操作人员能够正确操作设备。

2.2 在启动变频电源时，必须按照操作规程逐步进行，避免对设备造成不必要的损坏。

2.3 在使用过程中，必须按照设备的使用说明进行操作，避免因误操作导致设备故障或安全事故。

三、变频电源的维护与保养
3.1 在使用一段时间后，必须对变频电源进行定期的维护与保养，确保设备的正常运行。

3.2 维护和保养过程中，必须使用符合要求的工具和配件，避免因操作不当造成设备的损坏。

3.3 在维护和保养过程中，必须对设备的各个部件进行仔细检查，确保设备的安全性和可靠性。

四、变频电源的紧急情况处理
4.1 在发生紧急情况时，必须立即停止操作，并及时向相关人员报告，确保及时处理。

4.2 紧急情况处理过程中，必须按照相关的应急预案进行，保障操作人员和设备的安全。

4.3 处理完紧急情况后，必须对设备进行全面检查，确保设备能够正常工作。

在变频电源的操作过程中，必须严格按照操作规程进行，在操作之前必须做好充分的准备工作，确保设备的安全运行。

对于设备的维护与保养，也必须按照规定进行，确保设备的长期稳定运行。

在紧急情况发生时，必须迅速采取相应的措施，确保安全。

xxxxxxxxxxx公司编号：xxxxx
变频稳压电源操作规程
为了保证操作人员的人生安全，规范操作人员的作业，保证设备正常运行，延长设备的使用寿命。

制定本操作规程。

（一）作业前检查
1、检查仪器外壳是否可靠接地
2、检查各旋转开关与复位按钮可正常操作
3、检查输出端三脚插孔是否牢固
4、检查保险装置是否在安全保险工作状态下
（二）操作使用
1、接通电源，按下机器背后的输入按钮，此时变频变压稳压电源机蜂鸣器发出警报，按下接通电源，按下机器背后的输入按钮，此时变频变压稳压电源机蜂鸣器发出警报，按下。

2、接通电源，按下机器背后的输入按钮，此时变频变压稳压电源机蜂鸣器发出警报，按下。

3、在三脚输出端与用户的机器接好输出连线后，按下机器背后的输出按钮即可输出稳压电压。

（三）注意事项
1、操作者必须在手干燥情况下进行操作；
2、调节电压幅值时，旋转要慢慢操作，切勿动作过快；
3、仪器必须可靠接地，连接电压输出端时，必须保证机器背后输出按钮处于断开状态；
4、机器工作时，输出端与被输入端要可靠连接，严禁开路；
5、切勿将电压输出端意外短路，以免发生意外；
6、本仪器应每年送到有关部门进行校验。

xxxxxxxxxxx公司
2013-12-25。

60HZ变频电源安全操作规程
一、送电操作方法:
1、合闸准备
当输入屏输入三相380V交流电源后，输入屏的分闸指示灯亮，储能装置开始自动储能，储能完成后，储能指示灯亮。

2、逆变输入电源合闸
按动输入屏合闸按钮，合闸指示灯亮，转动电源转换开关，检测各相输出电压，是否符合输入电压标准要求，同时输入指示灯ⅠⅡⅢ（A，B，C相）亮。

3、启动逆变器
逆变器输入电源合闸后一般要间隔3‾5分钟，才能起动逆变器（如果环境温度低于零下时，起动间隔时间要加长到10分钟），间隔时间到达后，按动逆变屏运行按钮，运行指示灯亮，输入屏主控面板，显示工作状态。

4、输出合闸
输出屏逆变指示灯亮后，分闸与储能指示灯亮，将控制电源开关掷于开的位置，按动合闸按钮合闸指示灯亮，转动输出电压转换开关，检测各相输出电压是否符合标准要求，查看输出频率表的频率是否在标准的频率范围内。

5、向负载送电：
当输出电压，频率均符合标准要求后，可根据用电需求合ⅠⅡ路输出负载空气开关，向负载提供450V/60Hz电源。

二、停电操作方法
1、停电操作方法与送电操作程序完全相反。

2、先分输入屏ⅠⅡ路负载开关；
3、按动输入屏分闸按钮；
4、按动逆变屏停止按钮；
5、按动输入屏分闸按钮。

编 号：QA---03 版本/次：3/3 支 持 性 文 件变频电源作业指导书日 期：2011年页 次：1/31.目的让操作人员在使用变频电源时能规范操作步骤,以避免由于操作不当引起的品质事故或仪器损坏.2.范围HY9320B 变频电源3.定义 无4.权责4.1 品质部:数字变频电源校验,测试4.2 相关部门:数字变频电源日常维护,保养,使用5.电工知识美国、日本等国家采用的是单相电压为110V ，三相电压为220V 的制式 线电压 相线(火线)与相线(火线)之间的电压 .380v,660v 指线电压 相电压 相线(火线)与零线之间的电压, 220v 指相电压 操作时需注意△/Y 接线方式正确.6. 操作步骤6.1如图(变频电源内面板),打开设备右侧总电源开关,启动设备.6.2 设备报警后按控制面板上红色复位按纽,如下图(变频电源外面板)变频电源设备总开关变频电源输入电缆接线端有电,严禁接触!0-150/0-300V 转换开关左边两个开关均为电源输出开关,功能相同变频电源输出接线端有电,严禁接触!编 号：QA---03 版本/次：3/3 支 持 性 文 件变频电源作业指导书日 期：2011年页 次：1/36.3 等待控制面板参数显示正常,如上图.6.4 根据被测电机要求旋转变频电源控制面板上的“频率调节”档位,直至显示为所需要的频率.6.5 根据被测电机要求旋转变频电源控制面板上的“电压调节”档位,直至显示屏上显示出所要求的电压.(注:显示屏显示电压为相电压,如显示为220V 即为我们通常所说三相380V 电).如需220V/380V 转换,则需按变频电源内面板上的“0-150/0-300V ”红色转换按纽. 6.6 根据电机要求,将变频电源输出线缆夹在被测电机接线柱上,确认无松动.6.7 启动变频电源绿色输出开关. 6.8 关闭变频电源输出开关.6.9确认电机旋转方向,如方向错误,需跳线. 6.10 重新启动变频电源输出开关6.11 旋转“三相切换开关”,分别记录电机三相电流,有功功率,功率因数. 6.12关闭变频电源输出开关. 6.13将电源输出线缆收回. 6.14关闭总电源开关.相电压输出频率输出单相电流单相输出功 率有功功率及功率因数切换开关。
