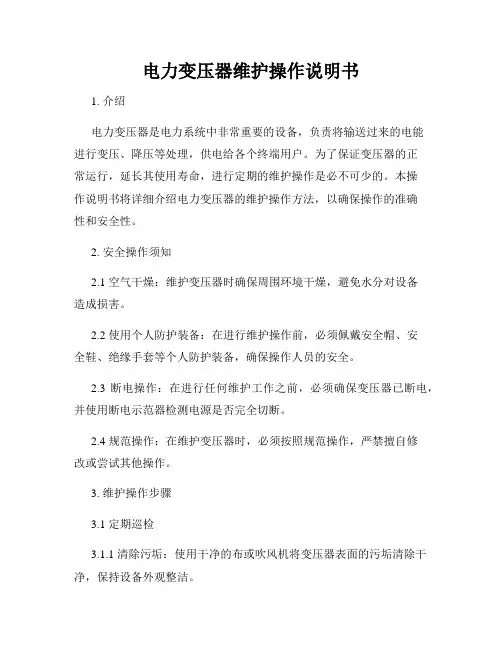

电力变压器维护操作说明书1. 介绍电力变压器是电力系统中非常重要的设备，负责将输送过来的电能进行变压、降压等处理，供电给各个终端用户。
为了保证变压器的正常运行，延长其使用寿命，进行定期的维护操作是必不可少的。
本操作说明书将详细介绍电力变压器的维护操作方法，以确保操作的准确性和安全性。
2. 安全操作须知2.1 空气干燥：维护变压器时确保周围环境干燥，避免水分对设备造成损害。
2.2 使用个人防护装备：在进行维护操作前，必须佩戴安全帽、安全鞋、绝缘手套等个人防护装备，确保操作人员的安全。
2.3 断电操作：在进行任何维护工作之前，必须确保变压器已断电，并使用断电示范器检测电源是否完全切断。
2.4 规范操作：在维护变压器时，必须按照规范操作，严禁擅自修改或尝试其他操作。
3. 维护操作步骤3.1 定期巡检3.1.1 清除污垢：使用干净的布或吹风机将变压器表面的污垢清除干净，保持设备外观整洁。
3.1.2 检查接线：检查变压器的接线是否松动或损坏，如有问题及时更换或修复，确保正常通电。
3.1.3 温度检测：使用红外线测温仪对变压器进行温度检测，确保运行温度在安全范围内。
3.1.4 冷却系统检查：检查冷却系统是否正常运行，冷却器是否清洁，冷却液是否充足。
3.2 清洁维护3.2.1 清洁油污：定期更换变压器内部油，清洗油池和绝缘部件，确保油污不影响变压器的正常运行。
3.2.2 检查绝缘部件：检查绝缘部件是否有腐蚀或损坏现象，及时更换或修复。
3.2.3 清理通风口：清理变压器的通风口，避免灰尘积聚堵塞通风，影响散热效果。
3.2.4 检查油位：检查变压器中的油位，确保油位在正常范围内，如有不足，及时添加。
3.3 故障排除3.3.1 检查继电器：定期检查变压器继电器的工作情况，如有异常及时修复或更换。
3.3.2 处理电弧：如发现电弧现象，必须立即切断电源并找到故障原因进行排除。
3.3.3 测试绝缘电阻：定期使用绝缘电阻测量仪对绝缘电阻进行测试，确保其在合理范围内。
电力变压器操作手册说明书操作手册说明书1. 引言电力变压器是一种将电能从一个电路向另一个电路传递的设备。
本手册旨在提供对电力变压器的全面理解，包括操作和维护指南，以确保安全和正常运行。
在使用本手册之前，请确保已经熟悉基本电气知识和安全操作规程。
2. 设备描述电力变压器是由铁心、绕组、冷却装置和辅助设备组成的。
我们的电力变压器设计紧凑，具有高效率和可靠性。
在使用之前，请确保对设备的各个部分有清晰的认识。
3. 操作指南3.1 准备工作在操作电力变压器之前，确保所有的电源都已关闭，并进行以下准备工作：- 检查设备外部是否有明显的损坏或松动。
- 检查所有连接是否牢固，无松动或腐蚀。
- 检查冷却装置是否工作正常。
- 检查绝缘性能，确保无漏电现象发生。
3.2 开机操作在执行开机操作之前，请按照以下步骤进行：- 打开主电源，确保供电稳定。
- 检查变压器的外部温度是否正常。
- 检查报警装置是否工作正常。
- 检查显示屏，确保数据准确可读。
3.3 关机操作在执行关机操作之前，请按照以下步骤进行：- 关闭主电源，切断供电。
- 检查变压器是否正常停止运行。
- 检查变压器的外部温度是否正常下降。
- 检查报警装置是否停止报警。
4. 维护指南4.1 日常维护- 定期检查变压器的冷却装置，确保冷却效果良好。
- 定期检查绝缘状态，及时更换老化或损坏的绝缘件。
- 定期清洁变压器的表面，防止积尘影响运行效果。
4.2 异常处理当发生变压器异常时，请按照以下步骤进行处理：- 关闭主电源，切断供电。
- 检查报警装置，记录报警信息。
- 联系专业技术人员进行维修或更换故障部件。
5. 安全注意事项- 在操作电力变压器时，必须穿戴绝缘手套和防护眼镜。
- 切勿随意尝试拆卸变压器内部部件，以免引发危险。
- 禁止在变压器周围堆放易燃、易爆物品。
- 在操作和维护变压器时，必须严格按照相关安全规程执行。
6. 故障排除当遇到电力变压器故障时，请从以下几个方面进行排除：- 确认是否为电源问题，检查供电是否正常。
电力行业变压器使用说明书1. 引言感谢您选择使用本产品，并使用这份电力行业变压器使用说明书作为参考，以便正确、安全地操作和维护该变压器。
在阅读本说明书之前，请确保您已经具备基本电力知识和操作经验。
2. 产品概述（此部分可依据具体产品对变压器的特性、规格进行介绍，如额定功率、输入和输出电压等。
）3. 安全事项3.1 电源接入- 在开始使用变压器之前，确保将所有操作开关置于“关”位，并断开电源。
- 根据变压器的额定电压和频率，正确接入电源，并确保接地可靠。
- 使用合适的电源线缆，避免长时间高负载电流引起线缆过热。
3.2 维护与检修- 在任何维护和检修工作之前，务必切断电源，避免触电危险。
- 定期检查变压器的外观，确保无明显损坏或泄漏现象。
- 如发现异常，应立即停止使用，并联系专业技术人员进行检修。
- 请勿擅自打开变压器的外壳，以免触电或引起其他意外。
4. 操作指南4.1 开机与关闭- 在连接好电源后，确保所有操作开关处于初始位置。
- 打开电源总开关，然后逐一打开变压器的输入和输出开关。
- 关闭变压器时，应先逐一关闭输出开关，再关闭输入开关，最后关闭电源总开关。
4.2 负载管理- 根据变压器的额定功率，在使用过程中，确保负载不超过变压器的额定负载范围。
- 长时间高负载运行会导致变压器过热，损坏甚至引起火灾，请务必遵循额定负载要求。
4.3 温度控制- 变压器在工作过程中会产生一定的热量，确保变压器周围空间通风良好，避免过热。
- 如果发现变压器温度异常升高，请立即停止使用，并联系专业人员进行检修。
4.4 故障处理- 当变压器发生故障或异常情况时，应立即停机，切断电源，并联系专业技术人员进行检修。
- 请勿自行拆卸或修理变压器，以免引起更严重的损坏或安全隐患。
5. 包装与运输- 变压器在包装和运输过程中，需要采取适当的保护措施，以防止碰撞和振动造成的损坏。
- 在搬运和安装过程中，务必注意人身和设备的安全，遵循相应的操作规程。

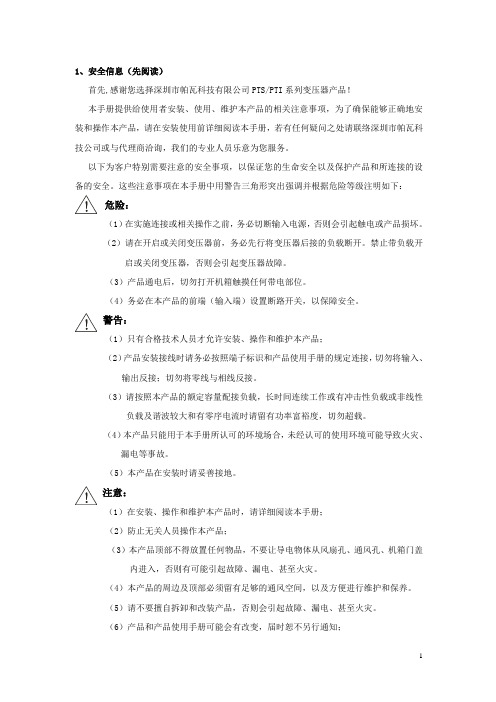

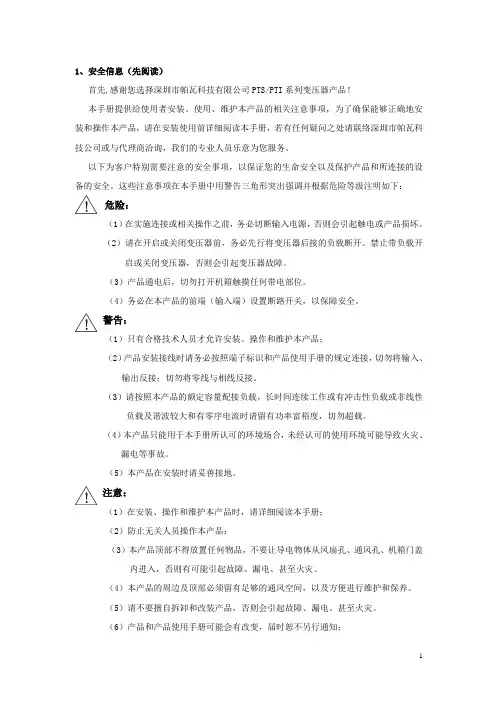

1、安全信息（先阅读）首先,感谢您选择深圳市帕瓦科技有限公司PTS/PTI系列变压器产品！本手册提供给使用者安装、使用、维护本产品的相关注意事项，为了确保能够正确地安装和操作本产品，请在安装使用前详细阅读本手册，若有任何疑问之处请联络深圳市帕瓦科技公司或与代理商洽询，我们的专业人员乐意为您服务。
以下为客户特别需要注意的安全事项，以保证您的生命安全以及保护产品和所连接的设备的安全。
这些注意事项在本手册中用警告三角形突出强调并根据危险等级注明如下：危险：（1）在实施连接或相关操作之前，务必切断输入电源，否则会引起触电或产品损坏。
（2）请在开启或关闭变压器前，务必先行将变压器后接的负载断开。
禁止带负载开启或关闭变压器，否则会引起变压器故障。
（3）产品通电后，切勿打开机箱触摸任何带电部位。
（4）务必在本产品的前端（输入端）设置断路开关，以保障安全。
警告：（1）只有合格技术人员才允许安装、操作和维护本产品；（2）产品安装接线时请务必按照端子标识和产品使用手册的规定连接，切勿将输入、输出反接；切勿将零线与相线反接。
（3）请按照本产品的额定容量配接负载，长时间连续工作或有冲击性负载或非线性负载及谐波较大和有零序电流时请留有功率富裕度，切勿超载。
（4）本产品只能用于本手册所认可的环境场合，未经认可的使用环境可能导致火灾、漏电等事故。
（5）本产品在安装时请妥善接地。
注意：（1）在安装、操作和维护本产品时，请详细阅读本手册；（2）防止无关人员操作本产品；（3）本产品顶部不得放置任何物品，不要让导电物体从风扇孔、通风孔、机箱门盖内进入，否则有可能引起故障、漏电、甚至火灾。
（4）本产品的周边及顶部必须留有足够的通风空间，以及方便进行维护和保养。
（5）请不要擅自拆卸和改装产品，否则会引起故障、漏电、甚至火灾。
（6）产品和产品使用手册可能会有改变，届时恕不另行通知；（7）本使用手册的解释权归本手册的制定部门，对本手册的任何修改，都必须得到本手册制定部门的审批。
安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警 告只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1.本温控器的输入电源为：220V，50Hz。
2.请确保所有电气连接正确、牢固。
3.本温控器接通电源后，请不要接触外露的带电部件。
4.端子1、2、3、4、5、6、7、16、17带有危险电压。
5.产品上的风机输出端子1、2、3、4、5、6与7间严禁短路。
6.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！! 注 意1.使用前请仔细阅读说明书。
2.本温控器只能按本公司规定的目的使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都可能导致本系统出故障，甚至失效。
3.避免在含有二氧化硫（SO2）、硫化氢（H2S）或其他腐蚀性气体的大气中使用本温控器，否则会使继电器触点失效。
4.整机安装好后，连接好有关引线，在确定无误的情况下方可送电运行。
5.传感器探头请勿用打火机烧烤（火焰温度在8000C左右）。
6.不要在继电器输出触点上施加比最大额定值大的电压、电流。
温控器属精密仪表，请客户妥善保管和放置，如确有问题，使用说明书上或温控器内的产品合格证上有我公司的售后服务电话，请客户直接与本公司联系，公司将有专人负责处理，谢谢合作。
同时感谢您使用本公司产品，不足之处敬请您提出宝贵意见，以使我们以后的工作做得更好。
一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。
温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
HZBP-III 变频电源使用手册武汉合众电气欢迎使用武汉市合众电气设备制造有限公司产品尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必欢迎使用武汉市合众电气设备制造有限公司产品须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。
二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。
三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.外壳防护等级有IP20、IP23等型式。
The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。
对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。
型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。
型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

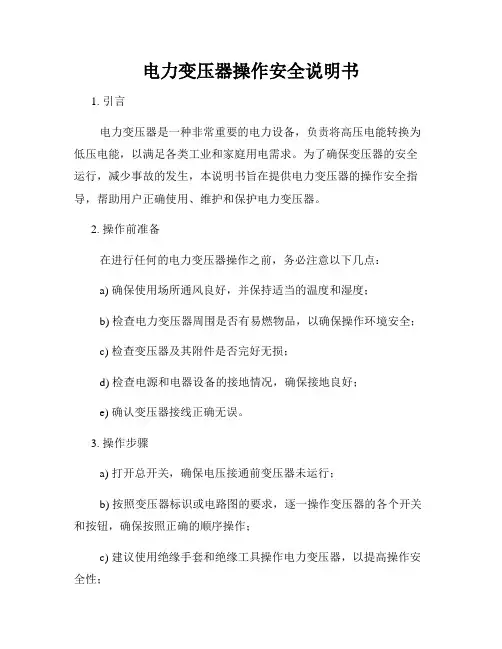

电力变压器操作安全说明书1. 引言电力变压器是一种非常重要的电力设备，负责将高压电能转换为低压电能，以满足各类工业和家庭用电需求。
为了确保变压器的安全运行，减少事故的发生，本说明书旨在提供电力变压器的操作安全指导，帮助用户正确使用、维护和保护电力变压器。
2. 操作前准备在进行任何的电力变压器操作之前，务必注意以下几点：a) 确保使用场所通风良好，并保持适当的温度和湿度；b) 检查电力变压器周围是否有易燃物品，以确保操作环境安全；c) 检查变压器及其附件是否完好无损；d) 检查电源和电器设备的接地情况，确保接地良好；e) 确认变压器接线正确无误。
3. 操作步骤a) 打开总开关，确保电压接通前变压器未运行；b) 按照变压器标识或电路图的要求，逐一操作变压器的各个开关和按钮，确保按照正确的顺序操作；c) 建议使用绝缘手套和绝缘工具操作电力变压器，以提高操作安全性；d) 当需要调整变压器负载时，应逐步增加或减小负载，并注意观察变压器运行情况；e) 当检测到任何异常情况时，应立即中断操作，排除故障，并通知维修人员。
4. 安全注意事项a) 禁止在湿地或有爆炸性气体的环境下操作变压器；b) 禁止使用湿手或带有金属饰品的手操作变压器，以避免触电危险；c) 操作者应穿着合适的防静电服，并佩戴绝缘鞋；d) 禁止将变压器超负荷运行，以免造成设备损坏或火灾；e) 定期清洁变压器外壳，并定期检查绝缘系统的状态；f) 当变压器需要长时间停用时，应切断电源，进行全面检查和维护。
5. 紧急处理措施a) 如果变压器发生漏电、冒烟等异常情况，应立即切断总电源，并迅速通知维修人员；b) 火灾发生时，立即使用适当的灭火器进行灭火，或迅速撤离现场，并报警求助；c) 当发生人身伤害事故时，应立即停止任何操作，进行急救，并拨打紧急电话请求医疗救助。
6. 结论电力变压器的操作安全至关重要，任何错误的操作都可能导致严重的事故。
通过本安全说明书，我们希望能帮助用户了解并掌握电力变压器的操作要点和安全注意事项，确保变压器的正常运行，并最大限度地保护用户和设备的安全。

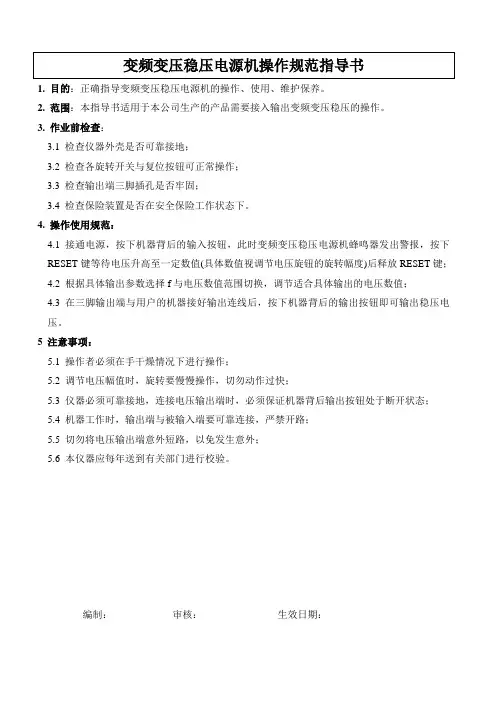

1. 目的：正确指导变频变压稳压电源机的操作、使用、维护保养。
2. 范围：本指导书适用于本公司生产的产品需要接入输出变频变压稳压的操作。
3. 作业前检查：
3.1 检查仪器外壳是否可靠接地；
3.2 检查各旋转开关与复位按钮可正常操作；
3.3 检查输出端三脚插孔是否牢固；
3.4 检查保险装置是否在安全保险工作状态下。
4. 操作使用规范：
4.1 接通电源，按下机器背后的输入按钮，此时变频变压稳压电源机蜂鸣器发出警报，按下RESET键等待电压升高至一定数值(具体数值视调节电压旋钮的旋转幅度)后释放RESET键；
4.2 根据具体输出参数选择f与电压数值范围切换，调节适合具体输出的电压数值；
4.3 在三脚输出端与用户的机器接好输出连线后，按下机器背后的输出按钮即可输出稳压电
压。
5 注意事项：
5.1 操作者必须在手干燥情况下进行操作；
5.2 调节电压幅值时，旋转要慢慢操作，切勿动作过快；
5.3 仪器必须可靠接地，连接电压输出端时，必须保证机器背后输出按钮处于断开状态；5.4 机器工作时，输出端与被输入端要可靠连接，严禁开路；
5.5 切勿将电压输出端意外短路，以免发生意外；
5.6 本仪器应每年送到有关部门进行校验。
编制：审核：生效日期：。
变频调压式变压器短路加热装置用户手册苏州华电电气股份有限公司感谢购置并使用苏州华电电气股份有限公司试验设备！本用户手册将向您系统介绍低频变频调压式变压器短路加热装置的技术参数及使用方法等。
使用设备进行试验之前，请务必详细阅读并充分理解本用户手册的内容，这将有利于试验的顺利进行。
同时，请将本手册置于易于获取之处，以便日后查阅使用。
安全警告●使用本试验设备的工作人员必须是具有相应试验资质的专业技术人员，且初次使用之前必须经过必要的培训。
试验现场至少需要两人以上方可开展试验。
●根据电力安规的相关规定要求，需确保工作电源在进入本试验设备之前，电源线路上具有明显的电路断开点。
当接线或更换被试品时应先将断开点明显断开。
或者，在电路开关装置关断电源之后，应确保开关装置的负荷侧电源线路可靠接地。
●试验前请务必检查并确保试验设备及被试品外露的、易于接触的金属外壳或构件可靠接地！包括但不限于移相变压器柜的外壳、变频功率柜的外壳、控制室（集装箱）本体、控制箱的外壳以及开关柜的外壳、真空滤油机外部金属框架、被试变压器的箱体等。
●保护接地应与试验回路的工作接地分开。
●设备运行期间，严禁开启柜门！目录1.概述1.1用途1.2低频加热试验2.工作原理3.性能特点4.系统主要技术指标、参数5.系统构成及部件说明5.1变频功率柜5.2移相变压器柜5.3远程控制相关5.4电源开关柜5.5温度传感器6.试验与操作6.1试验系统图6.2接线6.3移相变压器输入联接操作6.4电源需求6.5主要设备空间占用需求6.6试验操作7.设备清单8.注意事项8.1安全防护8.2设备操作9.设备的吊装、运输与安装9.1吊装9.2运输9.3安装10.设备的保养与维护1.概述本低频变频调压式变压器短路加热装置，核心是这样的一种变频电源设备：输入三相（或三相四线）380V工频电源，能够输出低至0.08Hz、高达630V良好正弦波形的单相试验电压，并具有数千安培的电流输出能力；对电源而言是三相平衡的负荷，且功率因数高，电流谐波畸变小。
1.1用途低频变频调压式变压器短路加热装置，主要用于对变压器内部绕组的短路加热，通过外部真空滤油加热及循环装置的配合，实现对变压器内部绝缘的干燥处理。
因自内而外进行加热且功率大，加热效率高，可显著加快变压器的绝缘干燥处理过程，大大缩短试验时间，提高工作效率。
1.2低频加热试验工频下，变压器的短路阻抗中，感性分量远大于阻性分量，即漏电抗Xσ远大于等效电阻r，该频率下进行负载试验或温升、加热试验时，往往需要提供大量的电容器来补偿漏电抗Xσ带来的感性无功，试验设备庞大，构成复杂，且成本高，不易运输，试验操作不方便。
因漏电抗Xσ与电源频率成正比，因此通过降低电源频率，即可降低漏电抗的数值，对于一定的试验电流而言，则降低了试验电压，也减少了试验所需的感性无功，即意味着可减少无功补偿电容。
进一步降低试验电源频率，直至短路阻抗中阻性分量占主导因素而感性分量几乎可以忽略（占阻性分量的1/3以下即可），此时电路几乎呈现纯阻性的特性，进行试验，视在容量与有功容量极为接近，基本无需进行无功补偿，且试验电压极低（通常为数百伏特）。
2.工作原理如系统图所示，输入三相380V电源，经移相变压器移相移相升压，输出一组Y接和一组Δ接的三相电源（移相30°，等效为六相电源），分别输入至各自的整流单元，经滤波，变成具有600Hz纹波脉动的较为平滑的直流电压，经两组并联的逆变单元逆变（SPWM方式）输出，通过滤波器滤除载波后，即可获得电压、频率独立可调的良好的正弦电压。
移相变压器将电源由三相变为六相，极大地提高了输入侧的功率因数，同时有效的减小了输入侧向电网注入的谐波（6相12脉波整流，理论上不含11次以内的电流谐波），不会对同网段其他用户造成谐波干扰，污染小。
此外，移相变压器输入侧三相六个端子均引出，可根据逆变输出电压的高低进行星角（Y-Δ）变换连接，使得输出电压较低的时候，系统仍可运行在相对较好的工作状态（PWM占空比相对仍然较高），可靠性更高。
低频正弦变频调压试验电源系统图如下：图1低频正弦变频电源系统图3.性能特点①变频电源采用12脉波整流方案，大大提高了网侧的功率因数（有功满载时可达0.95以上），降低了谐波电流，对电网谐波污染极小；②采用成熟的功率模块并联技术，适于扩展电流，互换性好，可靠性高；③负载能力强，功率因数低至0.2时仍可满视在容量输出；④输出电压波形平滑，是理想的正弦波形，THD u ≤3%，且正负半周严格对称（波形如下）；图2 低频正弦变频电源输出波形图⑤系统效率高，满载运行时高达95%以上；⑥采用额定电压为1700V的IGBT和与之配套的直流电容，具有充足的绝缘裕度，可靠性高；⑦采用定制安全膜电容器，安全、可靠、寿命长；⑧移相变压器的原边可进行星角（Y-Δ）变换，适应不同的输出电压，系统运行工况好，负载适应能力强，可靠性高；⑨采用定制环形热管散热方案，散热效能高，安全可靠；⑩采用本地触摸屏和远程通讯两种控制方式，人机界面友好，操作方便，易于使用；⑪工作温度范围宽，带自加热装置，温度低至-20℃仍可正常运行；⑫定制热管高效散热设计，运行噪音小，工作环境友好；⑬具有丰富的保护功能（过流、短路、接地、过压、欠压、超温、通风故障、通讯故障等），系统运行安全、可靠；⑭试验系统构成简单，结构清晰；⑮采用低频正弦变频电源取代传统工频电源，工作频率可降低至1Hz以下，从而可以极大地减少甚至取消无功补偿；⑯变频电源输出电压较高，降低电源频率则降低了被试变压器的阻抗电压，可省去中间变压器；⑰变频电源为三相输入单相输出，对站用变电源而言，是三相对称的负荷，功率因数高，谐波电流含量低，电网污染小；⑱控制系统稳定性好、可靠性高、动态响应速度快、超调小，控制精度高，操作灵活方便。
4.系统主要技术指标、参数①额定输出容量：800kVA②加热功率（额定功率）：不小于600kW③输出相数：单相④输出电压：0～630V，零起调压⑤额定输出电流：1300A⑥输出频率：0.08～10Hz，调节分辨率0.01Hz⑦输出波形：正弦波，失真度THD u≤3%⑧温度测量路数：4⑨测量误差：（待定，输出电压、电流、功率、功率因数，输入参数，温度）⑩负载能力：视在容量满载，无功负载功率因数可低至0.2⑪输出U/f关联性：不关联，均可独立调节⑫控制方式：本地、远程（采用光纤联接与上位机通讯）⑬工作制：长时连续⑭系效效率：≥95%（满功率输出时）⑮功率因数（网侧）：≥0.95（满功率输出时）⑯工作电源：AC 380V，50Hz 三相（或三相四线），不小于1000kVA ⑰主电路方案：三相输入、6相移相、12脉波整流滤波、单相逆变（SPWM）、滤波输出⑱工作环境温度：-20℃～40℃（低温下，内部采取加热措施）湿度：≤90%（无凝露）海拔：2000m以下⑲储存环境：温度-45～55℃，湿度≤95%（无凝露）5. 系统构成及部件说明本低频变频调压式变压器短路加热装置，主要由一台移相变压器柜、一台变频功率柜(含远程控制箱)构成，另配有辅助装置温度传感器、电源开关柜、电缆线盘及电缆滚轮架等。
其中，辅助装置储运时均安放于定制的集装箱内，同时，该集装箱也作为现场试验的操作室。
5.1 变频功率柜① 额定输出容量：800kVA （视在容量）② 输出相数：单相③ 输出电压：0～630V④ 额定输出电流：1300A ⑤ 输出频率：0.08～10Hz ，调节分辨率0.01Hz ⑥ 输出波形：正弦波，波形失真度THD u ≤3%⑦ 调制方式：SPWM （载波频率2.4kHz ）⑧ 负载能力：视在容量满载，功率因数可低至0.2⑨ 效率：≥97%（有功满载时）⑩ 输入电源：六相（Y 、Δ各一组）690V ，50Hz ，构成12脉波整流，提高前级移相变压器输入端功率因数，降低电源电流谐波⑪ 工作制：满容量（视在）长时间持续输出⑫ 冷却方式：强迫风冷⑬ 外观尺寸及重量：1550×1305×2400（2202，不含顶部风机）【+配图，控制键钮、指示灯、显示屏说明】5.2 移相变压器柜① 额定容量：850kVA② 额定频率：50Hz③ 输入：三相，380V ，可Y/Δ切换，实现输出电压的调整，改善系统工况，增强可靠性④ 输出：六相，690V ，Y 、Δ接法各一组⑤ 效率：≥97%（有功满载时）⑥ 工作制：长时连续⑦ 外观尺寸及重量：1850×1300×2380（2250，不含顶部风机）5.3 远程控制箱【配图，操作界面说明】5.4 电源开关柜① 额定电压：400V② 额定容量：1000kVA （主），100kVA （辅） ③ 额定电流：1500A （主），200A （辅）④ 开关类型：负荷开关（分闸后负荷侧线路接线桩头自动接地） ⑤ 保护功能：具备过流保护，保护值可设定 ⑥ 控制功能：分闸、合闸 ⑦ 控制方式：本地、远程⑧ 测量参数：三个线电压（切换测量指示）、三相电流、频率、功率因数 ⑨ 外观尺寸及重量：（待定）5.5 温度传感器① 类型：PT100？ ② 量程：0～150℃③ 测量方式：四线制（双绞屏蔽） ④ 线路长度：100m ？6. 试验与操作 6.1 试验系统图输出电缆4×240mm 2×85m （二并）短路线2×15m ～4根并联低压电缆6×240mm 2×20m 26.2接线进行试验接线之前，请按照后述“设备的吊装、运输与安装”要求将设备（移相变压器柜、变频功率柜及操作集装箱）安放到位。
移相变压器柜与变频功率柜应尽可能并行放置。
本变频加热装置的接线，主要包括电源电缆接线、试品试验电缆接线、控制电缆接线、通讯电缆接线以及地线接线和温度测量接线六大部分。
6.2.1电源电缆接线1）电源接线（开关柜进线）配线：6×240mm2×80m+1×50mm2×80m。
其中，毎相配两根相线，截面积为240mm2，长度80米，根据实际负荷情况，可以单根或两根并联使用。
零线为单根50mm2，长度80米。
路径：供电电源至集装箱内开关柜（其中额定容量1000kVA的一台）在集装箱内打开开关柜门，同时从外部打开集装箱进出电缆线孔门，从集装箱外部穿入做好接线端子（冷压）的配线电源电缆，分别接入开关柜的A、B、C三相进线端子和零线N母排。
另一端接至供电电源开关柜或供电电源变压器的A、B、C三相及零线输出端子。
将电缆（冷压）接线端子用螺栓螺母紧固。
2）变压器柜进线电缆接线（开关柜出线）配线：6×240mm2×20m其中相线毎相两根，根据实际负荷情况，可以单根或两根并联使用。
