超实用的一份文档--关于Cadence virtuoso的一些实用技巧

  • 格式：pdf
  • 大小：1.21 MB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧

主要内容
• • • • • • • 1、Virtuoso简介 2、如何正确进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
• Exceed Broadcast →选择用户
设置环境变量：setenv DISPLAY IP:0
netlist and run 与run
simulation → Output log
瞬态/静态电压、瞬态/静态电流、幅度、相位、工作状态……
仿真结果的测量
主要内容
• • • • • • • 1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
• u：undo
主要内容
• • • • • • • 1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
• 版图的设计错误可以分成两类： 违反几何设计规则的错误——检查工具 DRC(Design Rules Check)。 版图与原理图一致性的错误——检查工具 LVS(Layout versus Schematic)。
./name of rules
主要内容
• • • • • • • 1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
Calibre →Run PEX
• Virtuoso的主要功能有： 1、绘制电路图 2、绘制版图 3、模拟电路的仿真分析(specture)

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧
1virtuoso软件的使用技巧1virtuoso简介2如何正确进入virtuoso3电路图的绘制4电路图的仿真与分析5版图的绘制6版图的验证drclvs7版图后仿真主要内容cadence公司的virtuoso是一个适用于高级模拟混合信号射频和定制数字设计的定制设计平台并可以提供深亚微米45nm的数字元件特性验证
Calibre →Run DRC
Rules →Run Schematic) Input the netlist
由版图生 成.gds文件 there is no errors and warning messages
LVS-1
LVS-1
Run LVS
常用的快捷键
• • • • • • • • • • r：绘制长方形 c：copy F4：part/full s：stretch o：添加contact或via i：调用模块 q：修改属性 k：尺 shift+k：取消所有尺 l：加label • • • • • • • • • x/shift+x：进入底层模块 shift+b：返回顶层模块 shift+z ：缩小一半 ctrl+z：增大两倍 p：path shift+c：chop F3：改变操作属性 shift+f：显示具体层 ctrl+f：显示模块
主要内容
• • • • • • • 1、Virtuoso简介 2、如何正确进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
• Exceed Broadcast →选择用户
设置环境变量：setenv DISPLAY IP:0
必须确保绘制版图需要的工艺文件与 版图所在的库是在同一个目录下的

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧

常用的快捷键
• • • • • • • • • • r：绘制长方形 c：copy F4：part/full s：stretch o：添加contact或via i：调用模块 q：修改属性 k：尺 shift+k：取消所有尺 l：加label • • • • • • • • • x/shift+x：进入底层模块 shift+b：返回顶层模块 shift+z ：缩小一半 ctrl+z：增大两倍 p：path shift+c：chop F3：改变操作属性 shift+f：显示具体层 ctrl+f：显示模块
./name of rules
主要内容
• • • • • • • 1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
Calibre →Run PEX
调用生成的模块
常用的快捷键
i (instance)：插入元件 f (full screen)：全屏幕 w (wire) ：连线 p (pin):加管脚 q (quality):编辑属性 e：进入下一层模块 ctrl+e：返回上一层模块 [ : 缩小两倍 ] :放大两倍
主要内容
• • • • • • • 1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
必须确保绘制版图需要的工艺文件与 版图所在的库是在同一个目录下的
Options→Display →Minor spacing
LSW
• AV (all visible) ；NV (non visible) ； • AS (all selectable) ；NS (non selectable) 。

关于Cadence-virtuoso的一些实用技巧

关于Cadence-virtuoso的一些实用技巧

1.关于版图一些实用的快捷键F3：显示Option formF4：Full/Partial 选择切换N：改变snap model，n---diagonal, Shift+n---orthogonal, Ctrl+n---L90XfirstCtrl+y：当多个图形叠在一起时（点击左键默认是两个图形间切换），可以轮流选择重叠的图形BackSpace：当命令尚未完成时，可以撤销上一次（多次点击可撤销多次）鼠标的点击。

如：画path时可撤销前面鼠标错误的点击，选择很多图形stretch，点了reference point发现有多选，可撤销点击，去掉多选图形后再stretch。

Right mouse：a. 没有命令时重复上次命令；b. move和Create instance时逆时针旋转，Shift＋Right mouse 轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path自动换层（Path stitching）切换，Shift＋Right mouse换层时通孔旋转；d. Reshape和split时，切换不同的高亮区域，以便下一步的操作。

2.使用reference window一个cellview可以打开两个窗口，一个作为主窗口编辑，另外一个可以放小一点作为参考窗口（即reference window），有点像world view，不同的是主窗口的编辑不仅在参考窗口中可以看到，而且两个窗口中编辑是等效的（当然你的显示器越大，用参考窗口越好，^_^）。

可以用Window – Utilities – Copy Window打开一个参考窗口，也可以直接把一个cellview打开两次，如图可以同时在两个窗口中编辑3.关于Path stitching①画path时可以从一层切换到另一层，并且自动打上对应的接触孔，这个功能叫path stitching.②在Change To Layer 栏里选择你要换的layer，也可以通过Control+right mouse 键来选择需要换的层。

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧

主要内容
1、Virtuoso简介 2、如何正确进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
Exceed Broadcast →选择用户
设置环境变量：setenv DISPLAY IPso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
Calibre →Run PEX
仿真环境：Tools →Analog Environment
添加库文件：Setup →Model Libraries
Browse →Add
设定仿真参数:Analyses →Choose
节点电流：Outputs →To Be Saved Select On Schematic
保存仿真参数：Session → Save state
netlist and run 与run
simulation → Output log
瞬态/静态电压、瞬态/静态电流、幅度、相位、工作状态……
仿真结果的测量
主要内容
1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
版图与原理图一致性的错误——检查工具 LVS(Layout versus Schematic)。
Calibre →Run DRC
Rules →Run DRC
查找错误
LVS(Layout vs. Schematic) Input the netlist
由版图生 成.gds文件 there is no errors and

virtuoso中电路设计小技巧

virtuoso中电路设计小技巧

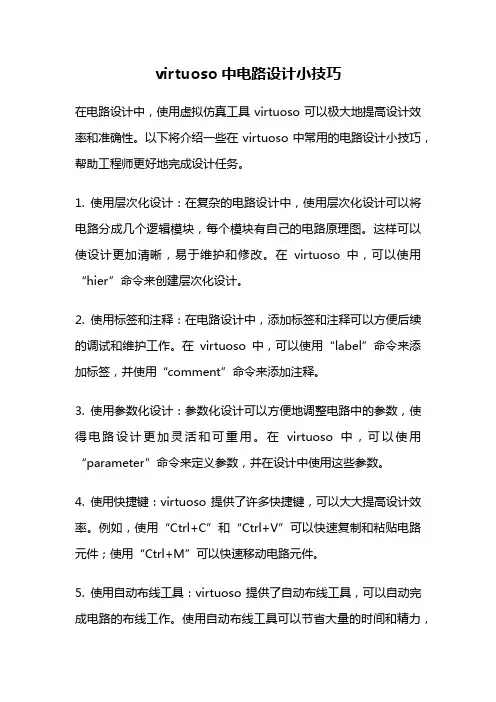

virtuoso中电路设计小技巧在电路设计中，使用虚拟仿真工具virtuoso可以极大地提高设计效率和准确性。

以下将介绍一些在virtuoso中常用的电路设计小技巧，帮助工程师更好地完成设计任务。

1. 使用层次化设计：在复杂的电路设计中，使用层次化设计可以将电路分成几个逻辑模块，每个模块有自己的电路原理图。

这样可以使设计更加清晰，易于维护和修改。

在virtuoso中，可以使用“hier”命令来创建层次化设计。

2. 使用标签和注释：在电路设计中，添加标签和注释可以方便后续的调试和维护工作。

在virtuoso中，可以使用“label”命令来添加标签，并使用“comment”命令来添加注释。

3. 使用参数化设计：参数化设计可以方便地调整电路中的参数，使得电路设计更加灵活和可重用。

在virtuoso中，可以使用“parameter”命令来定义参数，并在设计中使用这些参数。

4. 使用快捷键：virtuoso提供了许多快捷键，可以大大提高设计效率。

例如，使用“Ctrl+C”和“Ctrl+V”可以快速复制和粘贴电路元件；使用“Ctrl+M”可以快速移动电路元件。

5. 使用自动布线工具：virtuoso提供了自动布线工具，可以自动完成电路的布线工作。

使用自动布线工具可以节省大量的时间和精力，并且可以得到更好的布线效果。

在virtuoso中，可以使用“auto”命令来调用自动布线工具。

6. 使用捕捉错误功能：virtuoso提供了捕捉错误功能，可以帮助发现电路设计中的错误。

在virtuoso中，可以使用“check”命令来检查电路设计中的错误，并提供相应的修复建议。

7. 使用电路优化工具：virtuoso提供了电路优化工具，可以对电路进行优化，以达到设计目标。

在virtuoso中，可以使用“optimize”命令来调用电路优化工具，并设置优化目标。

8. 使用参数扫描功能：virtuoso提供了参数扫描功能，可以对电路中的参数进行扫描分析。

超实用的一份文档--关于Cadencevirtuoso的一些实用技巧

超实用的一份文档--关于Cadencevirtuoso的一些实用技巧

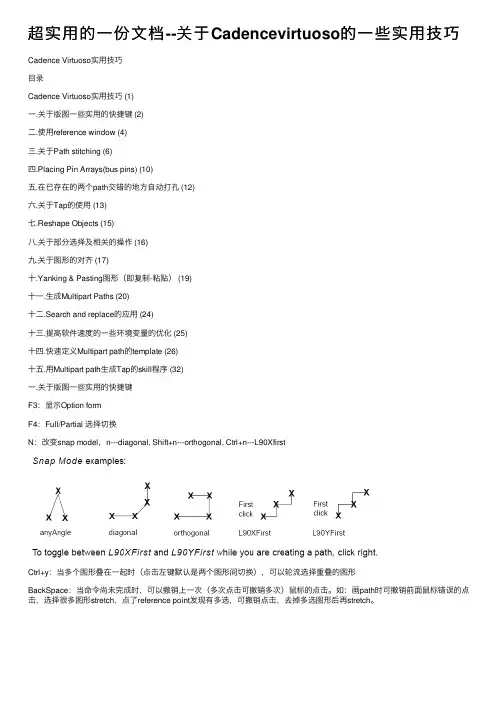

超实⽤的⼀份⽂档--关于Cadencevirtuoso的⼀些实⽤技巧Cadence Virtuoso实⽤技巧⽬录Cadence Virtuoso实⽤技巧 (1)⼀.关于版图⼀些实⽤的快捷键 (2)⼆.使⽤reference window (4)三.关于Path stitching (6)四.Placing Pin Arrays(bus pins) (10)五.在已存在的两个path交错的地⽅⾃动打孔 (12)六.关于Tap的使⽤ (13)七.Reshape Objects (15)⼋.关于部分选择及相关的操作 (16)九.关于图形的对齐 (17)⼗.Yanking & Pasting图形（即复制-粘贴） (19)⼗⼀.⽣成Multipart Paths (20)⼗⼆.Search and replace的应⽤ (24)⼗三.提⾼软件速度的⼀些环境变量的优化 (25)⼗四.快速定义Multipart path的template (26)⼗五.⽤Multipart path⽣成Tap的skill程序 (32)⼀.关于版图⼀些实⽤的快捷键F3：显⽰Option formF4：Full/Partial 选择切换N：改变snap model，n---diagonal, Shift+n---orthogonal, Ctrl+n---L90XfirstCtrl+y：当多个图形叠在⼀起时（点击左键默认是两个图形间切换），可以轮流选择重叠的图形BackSpace：当命令尚未完成时，可以撤销上⼀次（多次点击可撤销多次）⿏标的点击。

如：画path时可撤销前⾯⿏标错误的点击，选择很多图形stretch，点了reference point发现有多选，可撤销点击，去掉多选图形后再stretch。

Right mouse：a. 没有命令时重复上次命令；b. move和Create instance时逆时针旋转，Shift＋Right mouse轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path⾃动换层（Path stitching）切换，Shift＋Right mouse换层时通孔旋转；d. Reshape和split时，切换不同的⾼亮区域，以便下⼀步的操作。

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧
warning messages
LVS-1
LVS-1
Run LVS
LVS-2
•
111 # add full/relative path to replace xxx
•
112 setenv SOURCE_PATH "/home/zhaozhe/lvs_as/op_schematic"
•
113 #setenv SOURCE_PATH "mpw_08"
版图与原理图一致性的错误——检查工具 LVS(Layout versus Schematic)。
Calibre →Run DRC
Rules →Run DRC
查找错误
LVS(Layout vs. Schematic) Input the netlist
由版图生 成.gds文件 there is no errors and
./name of rules
•
121 #setenv SOURCE_PRIMARY "dual_vco_top"
•
122 #setenv SOURCE_PRIMARY "dual_vco_vc_gen"
•
123
•
124 # add full/relative path to replace xxx
添加元件
修改元件属性
每次 重新 打开 电路 图都 要进 行设 置。
连线需要注意：1、规则 2、快捷
Check and save
添加管脚需要注意： 1、命名 2、方向
Make a symbol：Design →Create Cellview →From Pin List
管脚命名必须与电路图中一致

培训资料Virtuoso软件使用技巧

培训资料Virtuoso软件使用技巧

Tool:Composer-Schematic
.精品课件.
14
主要内容
• 1、Virtuoso简介 • 2、如何正确进入Virtuoso • 3、电路图的绘制 • 4、电路图的仿真与分析 • 5、幅员的绘制 • 6、幅员的验证DRC/LVS • 7、幅员后仿真
.精品课件.
15
添加元件
.精品课件.
e：进入下一层模块 ctrl+e：返回上一层模块 [ : 缩小两倍 ] :放大两倍
.精品课件.
26
主要ห้องสมุดไป่ตู้容
• 1、Virtuoso简介 • 2、如何进入Virtuoso • 3、电路图的绘制 • 4、电路图的仿真与分析 • 5、幅员的绘制 • 6、幅员的验证DRC/LVS • 7、幅员后仿真
.精品课件.
Options→Display →Minor spacing
.精品课件.
42
LSW
• AV (all visible) ；NV (non visible) ； • AS (all selectable) ；.精N品课S件.(non selectable) 。 43
常用的快捷键
• r：绘制长方形 • c：copy • F4：part/full • s：stretch • o：添加contact或via • i：调用模块 • q：修改属性 • k：尺 • shift+k：取消所有尺 • l：加label
.精品课件.
50
由幅员生
成.gds文件
there is no
errors and
warning
messages
.精品课件.
51
LVS-1
.精品课件.

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧

•
114 #setenv SOURCE_PATH "good"
•
115
•
116 # add schematic topcell name to replace xxx
•
117 setenv SOURCE_PRIMARY "opamp"
•118• •119 #setenv SOURCE_PRIMARY "top_ma" 120 #setenv SOURCE_PRIMARY "HDPWM_top_with_buffer"
主要内容
• 1、Virtuoso简介 • 2、如何正确进入Virtuoso • 3、电路图的绘制 • 4、电路图的仿真与分析 • 5、版图的绘制 • 6、版图的验证DRC/LVS • 7、版图后仿真
• Exceed Broadcast →选择用户
设置环境变量：setenv DISPLAY IP:0
版图与原理图一致性的错误——检查工具 LVS(Layout versus Schematic)。
Calibre →Run DRC
Rules →Run DRC
查找错误
LVS(Layout vs. Schematic) Input the netlist
由版图生 成.gds文件 there is no errors and
warning messages
LVS-1
LVS-1
Run LVS
LVS-2
•
111 # add full/relative path to replace xxx
•
112 setenv SOURCE_PATH "/home/zhaozhe/lvs_as/op_schematic"

关于cadence-virtuoso的一些实用技巧

关于cadence-virtuoso的一些实用技巧

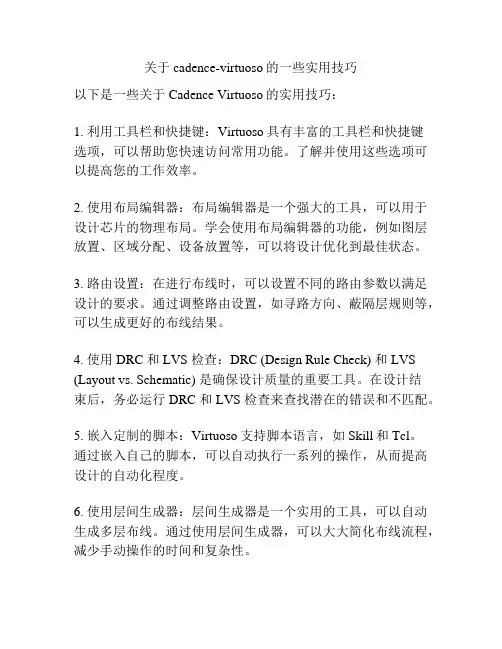

关于cadence-virtuoso的一些实用技巧以下是一些关于Cadence Virtuoso的实用技巧：1. 利用工具栏和快捷键：Virtuoso具有丰富的工具栏和快捷键选项，可以帮助您快速访问常用功能。

了解并使用这些选项可以提高您的工作效率。

2. 使用布局编辑器：布局编辑器是一个强大的工具，可以用于设计芯片的物理布局。

学会使用布局编辑器的功能，例如图层放置、区域分配、设备放置等，可以将设计优化到最佳状态。

3. 路由设置：在进行布线时，可以设置不同的路由参数以满足设计的要求。

通过调整路由设置，如寻路方向、蔽隔层规则等，可以生成更好的布线结果。

4. 使用 DRC 和 LVS 检查：DRC (Design Rule Check) 和 LVS (Layout vs. Schematic) 是确保设计质量的重要工具。

在设计结束后，务必运行 DRC 和 LVS 检查来查找潜在的错误和不匹配。

5. 嵌入定制的脚本：Virtuoso支持脚本语言，如Skill和Tcl。

通过嵌入自己的脚本，可以自动执行一系列的操作，从而提高设计的自动化程度。

6. 使用层间生成器：层间生成器是一个实用的工具，可以自动生成多层布线。

通过使用层间生成器，可以大大简化布线流程，减少手动操作的时间和复杂性。

7. 查看设计历史：Virtuoso提供了设计历史的功能，可以查看和恢复之前的设计版本。

在设计过程中，定期保存和查看设计历史，可以避免不必要的错误和后悔。

8. 配置自定义快捷键：Virtuoso允许用户配置自定义快捷键。

根据个人喜好和使用习惯，将常用的功能和操作设置为自定义快捷键，可以提高工作效率。

希望这些技巧对您有帮助！请注意，Cadence Virtuoso是一款功能强大的工具，掌握它需要一定的时间和实践。

不断学习和探索，您将能够更加熟练地使用该软件进行芯片设计。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Cadence Virtuoso实用技巧目录Cadence Virtuoso实用技巧 (1)一.关于版图一些实用的快捷键 (2)二.使用reference window (4)三.关于Path stitching (6)四.Placing Pin Arrays(bus pins) (10)五.在已存在的两个path交错的地方自动打孔 (12)六.关于Tap的使用 (13)七.Reshape Objects (15)八.关于部分选择及相关的操作 (16)九.关于图形的对齐 (17)十.Yanking & Pasting图形（即复制-粘贴） (19)十一.生成Multipart Paths (20)十二.Search and replace的应用 (24)十三.提高软件速度的一些环境变量的优化 (25)十四.快速定义Multipart path的template (26)十五.用Multipart path生成Tap的skill程序 (32)一.关于版图一些实用的快捷键F3：显示Option formF4：Full/Partial 选择切换N：改变snap model，n---diagonal, Shift+n---orthogonal, Ctrl+n---L90XfirstCtrl+y：当多个图形叠在一起时（点击左键默认是两个图形间切换），可以轮流选择重叠的图形BackSpace：当命令尚未完成时，可以撤销上一次（多次点击可撤销多次）鼠标的点击。

如：画path时可撤销前面鼠标错误的点击，选择很多图形stretch，点了reference point发现有多选，可撤销点击，去掉多选图形后再stretch。

Right mouse：a. 没有命令时重复上次命令；b. move和Create instance时逆时针旋转，Shift＋Right mouse轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path自动换层（Path stitching）切换，Shift＋Right mouse换层时通孔旋转；d. Reshape和split时，切换不同的高亮区域，以便下一步的操作。

二.使用reference window一个cellview可以打开两个窗口，一个作为主窗口编辑，另外一个可以放小一点作为参考窗口（即reference window），有点像world view，不同的是主窗口的编辑不仅在参考窗口中可以看到，而且两个窗口中编辑是等效的（当然你的显示器越大，用参考窗口越好，^_^）。

可以用Window – Utilities – Copy Window打开一个参考窗口，也可以直接把一个cellview打开两次，如图可以同时在两个窗口中编辑三.关于Path stitching①画path时可以从一层切换到另一层，并且自动打上对应的接触孔，这个功能叫path stitching.②在Change To Layer 栏里选择你要换的layer，也可以通过Control+right mouse 键来选择需要换的层。

如果Change To Layer栏里没有层可选，那是因为在technology file 中没有关于这层的contact(或者cdsVia的定义)定义，只有定义了之后才能使用path stitching功能。

下面是一个contacts定义的例子：;********************************; DEVICES;********************************devices(tcCreateCDSDeviceClass()symContactDevice(; (name viaLayer viaPurpose layer1 purpose1 layer2 purpose2; w l (row column xPitch yPitch xBias yBias) encByLayer1 encByLayer2 legalRegion)(ACT_M1 CON drawing ACT drawing M1 drawing0.30 0.30 (1 1 0.60 0.60 center center) 0.14 0.15 _NA_)(GP_M1 CON drawing GP drawing M1 drawing0.30 0.30 (1 1 0.60 0.60 center center) 0.14 0.15 _NA_)(M1_M2 V1 drawing M1 drawing M2 drawing0.36 0.36 (1 1 0.71 0.71 center center) 0.12 0.12 _NA_)(M2_M3 V2 drawing M2 drawing M3 drawing0.36 0.36 (1 1 0.71 0.71 center center) 0.12 0.12 _NA_)); end of symContactDevice;;***** or you can define cdsViaDevice ************;cdsViaDevice(;;( deviceName cutLayer cutPurpose layer1 purpose1 layer2 purpose2;; row column origin stackedVias cutLayerW cutLayerL xCutSpacing yCutSpacing;; layer1XEnc layer1YEnc layer2XEnc layer2YEnc layer1Dir layer2Dir ); ( CDSVIA1 V1 drawing M1 drawing M2 drawing; 1 1 centerCenter _NA_ 0.36 0.36 0.35 0.35 0.12 0.12 0.12 0.12 "" "" );; ( CDSVIA2 V2 drawing M2 drawing M3 drawing; 1 1 centerCenter _NA_ 0.36 0.36 0.35 0.35 0.12 0.12 0.12 0.12 "" "" );; ( CDSVIA3 V3 drawing M3 drawing M4 drawing; 1 1 centerCenter _NA_ 0.36 0.36 0.35 0.35 0.12 0.12 0.12 0.12 "" "" );; ) ; end of cdsViaDevice) ;devices③根据path width的不同，工具会自动打上一个孔，或者是一组孔④如果想改变孔的对齐方式，可以通过改变Contact Justification来调整⑥如果定义了多个Contacts，Path Stitching时，设置环境变量useDefaultVia为nil，envSetVal("layout" "useDefaultVia" 'boolean nil)，b. 然后换层时，如果定义了多种contact，会弹出一个选择框，可以选择你需要的孔⑦通孔只出现一个边框时，可以点击Rotate或者Shift and click right来旋转通孔。

四.P lacing Pin Arrays(bus pins)你也许认为label就可以代替pin了，还用的着打pin吗？其实不然，virtuoso 工具一些连接关系都是通过pin来体现的，通过pin体现连接关系，在连线时（尤其时连线比较远，比较复杂时）可以通过打开Options->display->Display Controls->Nets，来显示复杂Net的连接。

当然更实用的是在Layout-XL工具中可以对版图和电路进行实时对比（需要tech file的支持）。

当需要打bus pins的时候，可以一次打一组pins，bus pins的命名必须是Busname <startNum:EndNum>，这时可以通过修改Xpitch和Ypitch来改变Bus pin的间隔，注意打的pin是顺序上升或者下降的。

五.在已存在的两个path交错的地方自动打孔两层之间的互连，可以手动打孔，也可以用Create Contact 自动打孔，但是必须在两条path交错的地方，而且两层之间有孔的定义（见Path stitching中contact 的定义），不能跨层打孔（如M1－M3之间），不能在斜线上自动打孔，两条path 不受cell的层次的限制，只要是可见的。

如图，选中Auto Contact, 通孔中心会自动移到两条path的中心线交点处，但要注意交点是否在格点上六.关于Tap的使用Tap是用来快速捕捉任意一个图形的相关属性，捕捉到的信息会自动赋给将要生成的Object上包括Layer信息，Net的名字，其它属性（如path的width，endtype等等）a. 用Tap来快速选择entry Layer选择Edit – Tap [t]，默认的是选择的Layer是边界最接近鼠标指针（或者边界与指针重合）的图形的Layer，如果两层完全重合，则有一层可能一直也选不中。

因此可以设置环境变量layerTapCycle为t or nil, 可以改变捕捉的方法在CIW敲入命令（只对这个icfb窗口适用）：envSetVal("layout" "layerTapCycle" 'boolean t )或者在根目录下的.cdsenv文件中加入一行，每次启动icfb就会调用这个环境变量layout layerTapCycle boolean t设成nil时（默认值）选择的Layer是边界最接近鼠标指针（或者边界与指针重合）的图形的Layer设成t 时，在重复的图形上连续点击，可以依次轮流的选择不同的Layer，直到选到你想要的为止。

b. 用Tap捕捉图形信息，并传给将要生成的图形上将Tap Types设为All（net名不一样的话去掉Net，不过我们很少设置net name），点击图形后会捕捉到它的Layer信息，Net的名字，其它属性等，如下图的示例，不同的layer，width，endtype，Tap后再画path，path里的设置都和你tap的图形一样了七.R eshape ObjectsReshape顾名思义就是改变图形的形状，但要注意几点：Reshape Type设为rectangle时，rectangle的一角必须与原来的图形交错Reshape Type设为line时，第一点和最后一点必须在原来图形的边线上，另外Reshape path只能选择line，第一点必须在原来path的中线上Reshape的图形在完成之前会高亮显示，点击右键会切换不同的高亮区域，确认是否是最终的图形形状八.关于部分选择及相关的操作在stretch时可以选择一部分操作，但通常其他情况下只能选择全部，因为默认是full select mode，stretch是自动切换到partial select mode时，其实按F4键就可以切换这两种模式，这种模式下可以stretch，delete等九.关于图形的对齐我们经常会有一些图形需要对齐，例如一组横向摆放的pad，要求对齐且间隔相等，手动对齐比较麻烦，在Edit->Other->Align有对齐的命令，可以用来对齐两个或多个图形。
