日本电子透射电镜操作和使用要点

透射电镜使用说明1、由管理员开启透射电镜，调好仪器状态，安装样品。

2、在荧光屏状态下观察样品，通过轨迹球选择观察区域，通过Brightness调节画面亮度（*逆时针旋转调亮，顺时针旋转调暗）。

3、选择好观察区域后，调弱光强，确保CCD界面上的光强度（screendensity(A/cm2)）在10-12数量级，然后切换到CCD模式进一步调整。

*一定记得调弱光（顺时针）后才能切换至CCD界面，否则会打坏CCD。

4、通过Mag旋钮进一步增大放大倍数，选定好拍照区域后通过Brightness调整光强，使CCD界面中的波峰在中部比较好。

*若要增大放大倍数，直接顺时针旋Mag；若要减小放大倍数，要先顺时针旋Brightness减弱光强，然后逆时针旋Mag，否则会打坏CCD。

5、点击面板上的Focus键自动聚焦，然后使用Focus旋钮将图像调整清晰。

如果肉眼不好判断是否聚好焦，可点面板上的WOB键，用Focus调至画面不晃动即可，关WOB，准备拍照。

6、在CCD 界面点击Freeze进行拍照之后点击Save进行存储图像。

*一定要点Save，否则图像不会自动保存。

7、切换至荧光屏状态，继续寻找观察区域，然后重复步骤2-6。

*若在小范围内继续观察，可以在步骤6后调弱光强（Brightness顺时针）后，直接点击Run打开CCD继续观察拍照。

8、一个样品观察完毕后，在Stage Operation中选择下一个样品，然后重复步骤2-6。

备注：请勿自行更改任何仪器设置和参数，如需换样或有任何疑问，请联系管理员：肖媛，135********。

谢谢！2013年10月15日。

透射电子显微镜的使用教程透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种高分辨率的显微镜，它能够通过电子束穿透样品，观察样品内部的结构和成分。

本文将介绍透射电子显微镜的使用教程，让读者了解如何正确操作这一仪器。

1. 仪器准备使用透射电子显微镜前，首先需要进行仪器的准备工作。

确保仪器处于良好的工作状态，例如检查电源、真空系统等。

同时，还应检查样品台、样品支架等配件是否完好。

此外，为了获得更好的成像效果，还需准备适当尺寸的透射电镜样品。

2. 样品制备将待观察的样品制备成符合要求的样品是使用透射电子显微镜的重要一步。

通常情况下，需要将样品制备成薄片，以保证电子束能够穿透样品。

这可以通过机械剥离、石墨化学剥离等方式实现。

制备好的样品应该放置在电镜网格上，并确保样品无尘、无气泡等。

同时，样品可以根据需要进行涂覆、染色等处理，以突出样品的特定结构。

3. 调试仪器参数在开始观察之前，需要根据样品的特点和使用需求调试透射电子显微镜的参数。

首先，根据样品的特性选择合适的加速电压和操作模式。

其次，通过调整透射电子显微镜的对焦系统和磁镜，确保电子束可以准确地聚焦在样品上。

此外，还需要适当调整透射电镜的亮度和对比度，以获得清晰的图像。

4. 开始观察调试好仪器参数后，就可以开始观察样品了。

将样品放置在样品台上，确保样品与电子束之间的距离适当。

随后，可以通过透射电子显微镜的视野调整系统选择感兴趣区域进行观察。

可以使用不同的放大倍数和透射电子干涉仪等设备来进一步细分样品，探寻内部结构和成分。

观察过程中，可以使用仪器自带的捕捉功能，记录感兴趣区域的图像和视频。

5. 数据处理和分析观察完成后，可以进行数据处理和分析。

透射电子显微镜通常配备了一些图像处理工具，可以进行图像的增强、滤波等操作。

此外，还可以使用电子衍射、原子能谱等技术，对样品进行更深入的分析。

通过数据处理和分析，可以得到关于样品结构、成分和性质的详细信息。

透射电镜的使用方法及应用
透射电镜是一种能够将电子束穿透到物质内部的高分辨率成像技术，可用于研究纳米级结构和材料的微观结构。

使用方法：
1. 样品制备：首先需要准备物质样品，制备要求与透射电子显微镜(TEM)相似，即需要制备一定的薄片或纤维，通常使用离子蚀刻等技术来制备样品。

2. 接入样品：将样品放置于透射电镜样品架上，并通过真空系统移除样品表面的气体，使样品与电子束之间的相互作用减少。

3. 选择显微镜参数：设置合适的照射电压和电流，以及透射电镜的透镜系统，以确保电子束在穿过样品时能够正确地被聚焦。

4. 数据采集：观察样品，通过检测经过样品的电子束所受到的散射，从而获得有关样品的微观结构信息。

可以使用高分辨率成像，衍射和能谱分析等技术，以获得不同的信息。

应用：
1. 纳米材料研究：透射电镜可以用于研究各种纳米材料的形状，大小和结构，
例如奈米管和纳米颗粒等。

2. 生物医学研究：透射电镜可以用于研究组织细胞等生物样品的微观结构，可以用于细胞的超高分辨率成像，包括细胞核、细胞质和细胞器等。

3. 材料科学研究：透射电镜可以用于研究材料的晶体结构、缺陷和表面形貌等重要信息，这对材料科学的研究和设计非常有用。

4. 能源材料研究：透射电镜可以用于研究各种电池、太阳能电池、燃料电池和催化剂等能源材料的结构和性能，对于能源材料的开发和利用具有重要意义。

总之，透射电镜是一个非常强大的工具，对于研究材料学，生物医学和能源材料等领域具有广泛的应用价值。

透射电镜操作过程一．开机准备1.读真空度，旋钮调至×10-5 Pa档，读中圈蓝色的数值，应确保<2.5×10-5 Pa，然后调至10KV进行操作。

2.读偏压（屏幕左下角coarse/fine）3. Filament 状态读暗电流（Bearm current），应确保其为101左右，过高不稳定。

4.开灯丝点击屏幕上Filament （或者左面板上的beam），等待运行完毕，此时电流为发射电流。

▲注：①以上数值均需记录。

②若光线很暗，说明被样品挡住，应找一个无样品区域进行调光。

二．将光斑调至中心1.调节Mag旋钮至mag=40K（MAG1状态），点按按钮归零，然后调Brightness旋钮【顺散逆聚】至光斑最小，通过将光斑调至中心。

2.将光散开，通过聚光镜①（通常选择一级光栏，大白点）将光斑调至中心，使其可以与光屏同心圆。

三．1-5合轴（mag=40K）1.，光斑至最小，，通过平移光斑至中心，退出。

2.，光斑至最小，，通过平移光斑至中心，退出。

3.重复1，2步骤，至1，5电子束都在荧光屏中心，完成后，将。

四．聚光镜消像散（圆形无像散，椭圆有像散）1.mag 〉100K（这样才可以看出有无像散，选个120K就好），光斑至较小（中等偏小即可），，通过多功能键将光斑调圆，退出。

2.LOW MAG下找到样品，mag=40K（MAG1状态），光斑至最小，这时候如果出现晕（若为一点则无需再调节）则调节将衍射斑汇于一点。

3.振荡消像散，mag=120K，找一个样品尖置于光屏中心，，通过使样品尖不动，退出。

4.电压中心调整，+，通过多功能键使样品尖不动，退出和。

五．物镜消像散1.找非晶区（样品边界，微栅上的碳膜），点击抬屏，点击start view，在显示屏上看到样品。

（确认Auto Survey及Camera Insertet均为√）2.选取虚线框，Alt+□，选取方形区域。

3.Process →Live →FFT ，通过（边移动样品边调节）使得图像清晰。

简述透射电镜的基本结构、操作步骤及注意事项。

透射电镜是一种高分辨率的电子显微镜，广泛用于材料科学、生物学、化学等领域的研究中。

本文将简述透射电镜的基本结构、操作步骤及注意事项。

一、基本结构透射电镜的基本结构包括电子源、准直系统、样品舞台、成像系统和探测器等部分。

电子源：透射电镜使用的电子源通常是热阴极，其工作原理是通过加热使钨丝发射电子。

准直系统：准直系统主要包括透镜和光阑，其作用是将电子束聚焦并限制其直径。

样品舞台：样品舞台通常由两部分组成，一部分用于支撑样品，另一部分用于调节样品的位置和角度。

成像系统：成像系统由物镜和投影仪组成，其作用是将电子束通过样品后的信息转换为图像。

探测器：透射电镜使用的探测器通常是荧光屏或CCD相机，其作用是记录成像系统成像的图像。

二、操作步骤1. 准备样品：样品需要制备成薄片，并在样品舞台上固定好。

2. 调节准直系统：调节准直系统，使其能够将电子束聚焦并限制其直径。

3. 调节样品位置：调节样品位置和角度，使其能够被电子束扫描到。

4. 调节成像系统：调节成像系统，使其能够将电子束通过样品后的信息转换为图像。

5. 开始成像：通过探测器记录成像系统成像的图像。

6. 分析图像：对成像得到的图像进行分析和处理，得出所需的信息。

三、注意事项1. 样品制备：样品需要制备成薄片，厚度通常在几纳米到几百纳米之间。

2. 样品固定：样品需要被固定在样品舞台上，以避免样品在扫描过程中移动或晃动。

3. 准直系统调节：准直系统需要在使用前进行调节，以确保电子束能够被聚焦并限制其直径。

4. 调节样品位置：在调节样品位置和角度时，需要小心操作，以避免损坏样品或样品舞台。

5. 成像系统调节：成像系统需要在使用前进行调节，以确保能够将电子束通过样品后的信息转换为图像。

6. 安全操作：在使用透射电镜时，需要注意安全操作，避免电子束对人体产生伤害。

总之，透射电镜是一种高分辨率的电子显微镜，其基本结构包括电子源、准直系统、样品舞台、成像系统和探测器等部分。

透射电镜使用流程样品准备：首先，需要准备符合透射电镜观察要求的样品。

对于动物组织标本，应在取样后的短时间内（如1-3分钟内）立即投入电镜固定液中以固定组织，然后切成适当大小的块状。

固定液的渗透能力有限，超出特定尺寸后组织可能无法完全固定，因此务必注意控制取样组织的体积。

取样后，组织应在室温下避光固定一段时间，然后转移至低温保存，以待后续处理。

抽真空与加高压：打开透射电镜前，需要先接通总电源，打开冷却水，并接通抽真空开关进行抽真空。

待真空度达到指定值后，可以开始上机工作。

接着，接通镜筒内的电源，给电子枪和透镜供电，并给电子枪加高压至所需值。

观察与调整：在荧光屏状态下，通过操作工具选择观察区域，并调整画面亮度。

选定观察区域后，需要调弱光强，确保光强度在适当的范围内，然后切换到CCD模式进行进一步调整。

通过调节旋钮可以增大或减小放大倍数，选定拍照区域后，再次调整光强使图像清晰。

完成这些步骤后，点击面板上的聚焦键进行自动聚焦，并使用聚焦旋钮将图像调整至最清晰。

拍照与记录：在图像清晰并调整到最佳状态后，可以进行拍照操作。

务必注意，在拍照前点击保存按钮，否则图像不会自动保存。

卸载样品与清理：观察完成后，需要按照特定的步骤卸载样品，包括拔出样品杆、取出样品等。

然后，进行真空低温处理，以确保设备处于良好的工作状态。

请注意，透射电镜是一种高精密度的科研仪器，使用时必须严格遵循操作规程，以确保设备的安全和实验的准确性。

同时，由于透射电镜的使用涉及复杂的物理和化学原理，操作人员应具备一定的专业知识和技能。

在进行透射电镜操作时，建议由经验丰富的专业人员或在专业人员的指导下进行。

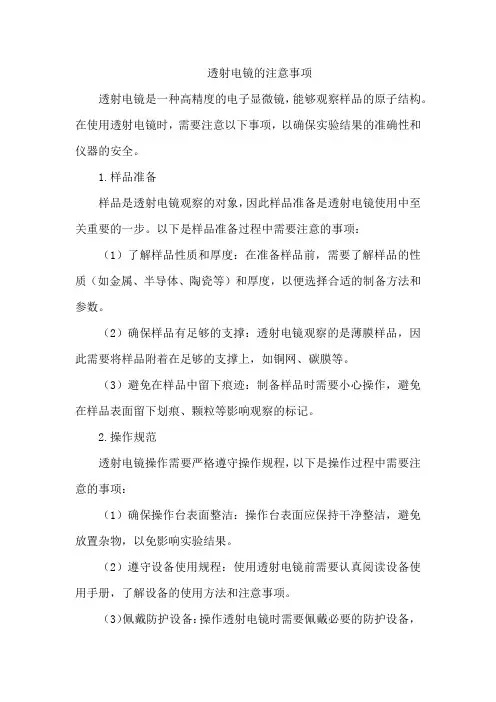

透射电镜的注意事项透射电镜是一种高精度的电子显微镜，能够观察样品的原子结构。

在使用透射电镜时，需要注意以下事项，以确保实验结果的准确性和仪器的安全。

1.样品准备样品是透射电镜观察的对象，因此样品准备是透射电镜使用中至关重要的一步。

以下是样品准备过程中需要注意的事项：（1）了解样品性质和厚度：在准备样品前，需要了解样品的性质（如金属、半导体、陶瓷等）和厚度，以便选择合适的制备方法和参数。

（2）确保样品有足够的支撑：透射电镜观察的是薄膜样品，因此需要将样品附着在足够的支撑上，如铜网、碳膜等。

（3）避免在样品中留下痕迹：制备样品时需要小心操作，避免在样品表面留下划痕、颗粒等影响观察的标记。

2.操作规范透射电镜操作需要严格遵守操作规程，以下是操作过程中需要注意的事项：（1）确保操作台表面整洁：操作台表面应保持干净整洁，避免放置杂物，以免影响实验结果。

（2）遵守设备使用规程：使用透射电镜前需要认真阅读设备使用手册，了解设备的使用方法和注意事项。

（3）佩戴防护设备：操作透射电镜时需要佩戴必要的防护设备，如手套、实验服、眼镜等，以避免受到辐射和污染的伤害。

3.真空系统透射电镜需要在高真空环境下工作，因此真空系统的状态对实验结果和仪器安全都有重要影响。

以下是使用透射电镜时需要注意的真空系统方面的事项：（1）定期检查真空度：使用透射电镜前需要检查真空腔体内的真空度，确保其达到工作要求。

（2）保持气密性：真空系统需要保持良好的气密性，防止外界气体进入真空腔体内。

（3）定期更换真空部件：为了保持真空系统的稳定性和可靠性，需要定期更换易损件和老化部件。

4.电子束稳定性透射电镜的电子束稳定性是保证实验结果准确性的关键因素之一。

以下是使用透射电镜时需要注意的电子束稳定性方面的事项：（1）保证电子光学系统稳定：电子光学系统是透射电镜的核心部分，需要确保其稳定工作。

在操作过程中需要注意控制电压、电流等参数，避免对电子光学系统造成影响。

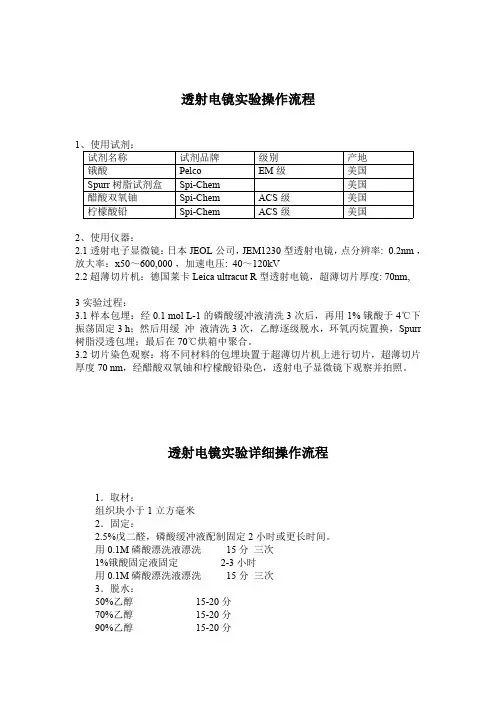

透射电镜实验操作流程1、使用试剂：试剂名称试剂品牌级别产地锇酸Pelco EM级美国Spurr树脂试剂盒Spi-Chem美国醋酸双氧铀Spi-Chem ACS级美国柠檬酸铅Spi-Chem ACS级美国2、使用仪器：2.1透射电子显微镜：日本JEOL公司，JEM1230型透射电镜，点分辨率:0.2nm，放大率：x50～600,000，加速电压:40～120kV2.2超薄切片机：德国莱卡Leica ultracut R型透射电镜，超薄切片厚度:70nm,3实验过程：3.1样本包埋：经0.1mol L-1的磷酸缓冲液清洗3次后，再用1%锇酸于4℃下振荡固定3h；然后用缓冲液清洗3次，乙醇逐级脱水，环氧丙烷置换，Spurr 树脂浸透包埋；最后在70℃烘箱中聚合。

3.2切片染色观察：将不同材料的包埋块置于超薄切片机上进行切片，超薄切片厚度70nm，经醋酸双氧铀和柠檬酸铅染色，透射电子显微镜下观察并拍照。

透射电镜实验详细操作流程1．取材：组织块小于1立方毫米2．固定：2.5%戊二醛，磷酸缓冲液配制固定2小时或更长时间。

用0.1M磷酸漂洗液漂洗15分三次1%锇酸固定液固定2-3小时用0.1M磷酸漂洗液漂洗15分三次3．脱水：50%乙醇15-20分70%乙醇15-20分90%乙醇15-20分90%乙醇90%丙酮（1：1）15-20分90%丙酮15-20分以上在4度冰箱内进行100%丙酮室温15-20分三次4．包埋：纯丙酮+包埋液（2：1）室温3-4小时纯丙酮+包埋液（1：2）室温过夜纯包埋液37度2-3小时5．固化：37度烘箱内过夜45度烘箱内12小时60度烘箱内48小时6．超薄切片机切片70nm7．3%醋酸铀-枸橼酸铅双染色8．透射电镜观察，拍片。

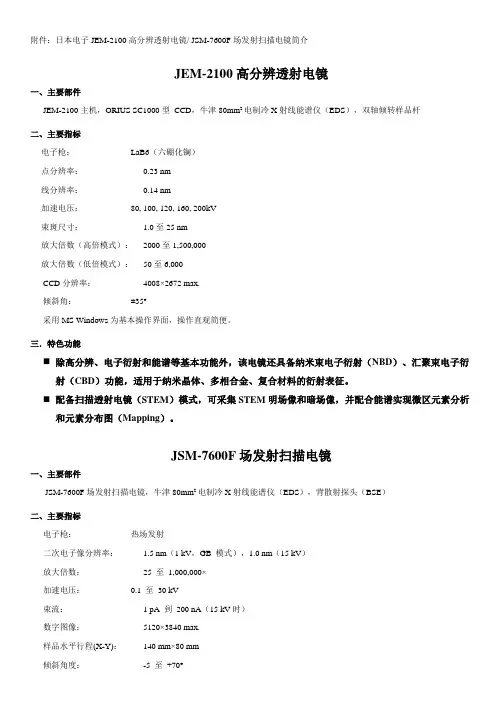

附件：日本电子JEM-2100高分辨透射电镜/ JSM-7600F场发射扫描电镜简介JEM-2100高分辨透射电镜一、主要部件JEM-2100主机，ORIUS SC1000型CCD，牛津80mm2电制冷X射线能谱仪（EDS），双轴倾转样品杆二、主要指标电子枪：LaB6（六硼化镧）点分辨率：0.23 nm线分辨率：0.14 nm加速电压：80, 100, 120, 160, 200kV束斑尺寸： 1.0至25 nm放大倍数（高倍模式）：2000至1,500,000放大倍数（低倍模式）：50至6,000CCD分辨率：4008×2672 max.倾斜角：±35º采用MS Windows为基本操作界面，操作直观简便。

三．特色功能⏹除高分辨、电子衍射和能谱等基本功能外，该电镜还具备纳米束电子衍射（NBD）、汇聚束电子衍射（CBD）功能，适用于纳米晶体、多相合金、复合材料的衍射表征。

⏹配备扫描透射电镜（STEM）模式，可采集STEM明场像和暗场像，并配合能谱实现微区元素分析和元素分布图（Mapping）。

JSM-7600F场发射扫描电镜一、主要部件JSM-7600F场发射扫描电镜，牛津80mm2电制冷X射线能谱仪（EDS），背散射探头（BSE）二、主要指标电子枪：热场发射二次电子像分辨率： 1.5 nm（1 kV，GB 模式），1.0 nm（15 kV）放大倍数：25 至1,000,000×加速电压：0.1 至30 kV束流： 1 pA 到200 nA（15 kV时）数字图像：5120×3840 max.样品水平行程(X-Y)：140 mm×80 mm倾斜角度：-5 至+70°旋转角度：360°工作距离： 1.5 mm 至25 mm配备上方和低位SEI探测器、BSE探测器三．特色功能⏹Gentle Beam模式（即“减速模式”）可将电子束损伤降低到最低程度，适用于不导电样品表征。

透射电镜的使用方法和观察技巧透射电镜（Transmission Electron Microscope，简称TEM）是一种非常强大的工具，它能够以高分辨率来观察物质的微观结构和成分。

通过TEM，科学家们可以更好地理解原子和分子层面的结构和性质。

本文将介绍透射电镜的使用方法和一些观察技巧，帮助读者更好地利用这一仪器。

在使用透射电镜之前，首先需要进行一些准备工作。

最重要的一步是样品的制备与处理。

样品的制备对于获得高质量的图像至关重要。

样品通常需要被切割成非常薄的切片，常用的工具是离心切片机或者离心磨削机。

切片的厚度通常在几纳米至几十纳米之间，过厚或过薄都会影响图像的质量。

此外，在切割后，我们需要使用一些药剂进行清洗和净化，以去除切割时可能附着的污染物。

准备工作完成后，我们可以将样品放入透射电镜当中进行观察。

为了获得清晰的图像，我们需要将电镜调整至最佳状态。

首先，调整透射电镜的对准，确保电子束能够正确地通过样品。

然后，我们需要调整透射电镜的对焦以及亮度和对比度，以获得清晰和明亮的图像。

这一步骤需要耐心和细心，因为微小的调整可能会产生巨大的影响。

一旦电镜准备就绪，我们可以开始观察样品了。

对于初学者来说，最好选择一些相对简单和易观察的样品，以便更好地理解透射电镜的操作和图像解读。

例如，金属纳米颗粒或者碳纳米管等样品都是非常受欢迎的选择。

观察样品时，需要将电镜设定为合适的放大倍数以及曝光时间。

使用过高的放大倍数可能会造成图像模糊，而曝光时间过长可能会导致图像过曝或过暗。

合理地选择这些参数对于获得清晰的图像至关重要。

另外，在观察过程中，我们还需要注意一些技巧和细节。

首先，由于透射电镜中使用的是电子束，而电子束对样品的伤害是不可忽视的，因此我们需要尽量保持较低的电子束强度和较短的照射时间，以避免对样品的损伤。

同时，我们还需要保持透射电镜的真空状态，因为任何微小的气体分子都可能对电子束的传输和样品的观察造成干扰。

透射电镜的使用流程简介透射电镜（Transmission Electron Microscope，简称TEM）是一种能够使用电子束来观察物质的高分辨率显微镜。

它可以提供比光学显微镜更高的放大倍数和更高的分辨率，因此被广泛应用于材料科学、生物学和纳米技术等领域。

本文将介绍透射电镜的使用流程。

使用流程1.准备工作–关掉手机等干扰设备，确保安静的实验环境。

–戴上护目镜和手套，确保实验操作的安全。

–确保透射电镜和相关设备处于正常工作状态，并联网（如果需要）。

2.打开透射电镜–打开透射电镜的主机，并等待系统启动。

–检查电子束的亮度和对比度，根据需要进行调整。

3.样品制备–准备样品，并将其切割成薄片，确保透射电镜的电子束可以穿透样品。

–使用显微镜或其他相关设备，将样品转移到透射电镜的样品台上。

4.调整透射电镜参数–使用透射电镜的控制台，调整电子束的聚焦和对准，以确保获得最佳的图像质量。

–根据样品的特点和需要，选择适当的电子束诸如干涉仪或投影仪。

5.开始观察–将透射电镜设置为所需的放大倍数，并将样品移动到电子束的路径上。

–通过电子感应器或激光系统，记录所观察到的图像，可以通过照相机或视频设备进行记录。

6.数据分析和保存–对所得到的图像进行分析和解释，可以使用透射电镜软件进行图像处理和测量。

–根据需要，将数据保存到计算机或其他存储设备中，以备后续分析和研究。

7.关闭透射电镜–使用透射电镜的控制台，将电子束设置为关机状态。

–关闭透射电镜的主机，并确保所有相关设备也被关闭。

注意事项•在操作透射电镜时，注意避免触摸样品或其中的部分，以免造成污染或损坏。

•当使用透射电镜时，要避免使用过高的电子束能量，以防止样品的热损伤。

•在整个使用流程中，保持实验环境干净和整洁，以确保获得高质量的图像结果。

•在存储和处理数据时，注意合理规划数据的文件结构和命名，以方便后续的管理和使用。

透射电镜是一项复杂而强大的工具，在使用过程中需要谨慎操作，并了解每个步骤的目的和要求。

透射电镜安全操作及保养规程透射电镜是一种在生命科学、材料科学、纳米科学等领域广泛应用的仪器，其中最重要的部分是真空系统及电子束系统。

正确使用和保养透射电镜，不仅可以延长其寿命，还可以确保使用者的安全和数据准确性。

本文将介绍透射电镜的安全操作及保养规程。

安全操作规程1. 真空系统透射电镜的真空系统是保证样品干燥和免受氧化影响的关键部分。

因此，在使用透射电镜之前必须保证真空系统的状态良好。

以下是使用透射电镜时需遵循的真空系统安全操作规程：•初次使用前，要检查真空系统是否干燥和密封无漏。

使用真空计检测气压是否在所需范围内，并对真空泵进行排气。

•对真空泵进行定期检查和保养，更换真空泵油和油封。

•在进行样品制备前，确保排放所有水分和有机物。

关闭真空锁定门，排空微尘和水分。

•采用放电石英棒极为重要。

使用时要控制放电速度和时间，可以使用定容注射器加注。

•不能将任何物品放入真空室内，以免污染样品和透射电镜光学器件。

2. 电子束系统透射电镜的电子束系统是用来加快样品中的电子，并生产信号图像的关键部分。

以下是使用透射电镜时需遵循的电子束系统安全操作规程：•在操作透射电镜时，必须佩戴安全眼镜或护目镜，以保护眼睛。

•确保所有的样品和工具严密地夹在样品夹中，并按照正确指示和顺序进行样品转动。

•不能将样品暴露在电子束中时间过长，以避免产生能量效应（Energy Effects）。

•确保电子枪，吸收屏和镜片在高压前已正常冷却。

3. 安全操作透射电镜的使用和操作时，还需遵循以下安全操作规程：•切勿将任何东西放置在透射电镜的底部，液氮缸和冷杯中，避免电缆断电，损坏等。

•在使用透射电镜时，不要携带任何金属或荷电的东西，以避免干扰电子束。

•所有的触电部分，在设备通电前需要挑出开关电源。

如在设备使用时出现任何安全事故，应立即切断电源并与技术人员联系。

•避免长期不使用电子束，以免干扰样品的成像。

保养规程正确的保养维护，是延长透射电镜寿命、保证其性能和高效运行的核心。

JEM－200CX透射电镜使用说明操作规程一、开机程序1.确认下列开关和部位在正常位置：READY 绿灯亮AIRLOCK OPEN 绿灯亮ACCELERATING VOLTAGE：HT--- OFFFILAMENT EMISSION： OFF物镜光栏位置---0选区光栏位置---0样品台倾转角---02.开机：∙开启冷却水循环装置；∙启动稳压电源，稳定于220V；查看电源箱供电指示灯亮；∙用钥匙启动主机：从OFF位快旋到START位，松手后钥匙自动回至ON位。

等待约20分钟，仪器自动抽空（表现为：面板灯亮--压缩机工作--机械泵工作--水循环开始--真空系统DP绿灯亮--真空系统HIGH绿灯亮、READY绿灯亮）。

二、找电子束1.确认READY和AIRLOCK OPEN绿灯亮；2.样品台已插入镜筒；3.加高压：按下HT键后，80－100－120－160－200KV依次缓慢按键，并注意观察束流表指示是否正常，200KV下束流在95～115μA。

4.加灯丝：将FILAMENT EMISSION 钮慢旋至锁定位置。

5.在LOW MAG或MAG＜1万倍下，调节大小CONDENSER钮，得到光斑。

（若无光，则移动样品或样品台退出光路后找亮）。

6.用CONDENSER钮将光斑大小改变，若光斑偏离荧光屏中心，用左右ALIGNMENT：TRANS将光斑拉回。

三、聚光镜光栏（一般不动）1.确认电子束流已聚于屏中心（无样品挡光）；2.SCAN模式下，将聚光镜光栏顺旋插入（常用2号）；3.用CONDENSER改变光斑大小，调节聚光镜光栏小旋钮，使光以屏中心同心扩展、收缩，即得同心圆。

四、1－3合轴（一般勿调）1.SPOT SIZE 2，调出亮斑并会聚、移至屏中心。

2.MAG模式，＜1万倍, SPOT SIZE 1。

3.束流聚小于屏中心，若偏离中心，用GUN ALIGNMENT：TRANS （X、Y）拉回。

4.SPOT SIZE 3 ，聚小光斑，若不在屏中心，用左右ALIGNMENT：TRANS拉回；若光斑消失，则改用SPOT SIZE 2，将束流调至屏中心后，再改为SPOT SIZE 3 调节。

HITACHI H-7650 透射电镜操作规程编号: QW148样品准备及规定:1.般生物样品在观测前须制成超薄切片，并且要充分晚干，切片后室温放置1天左右2.严禁观测磁性样品。

，操作步骤:一、开机次序1.开墙上主机电源电源旳开关，开启冷却循环水:2.开启主机钥匙从OFF到EVC;等1分钟或30分钟后再将钥匙转到Column;3.仪器自动进入操作软件。

二、样品安装A: 取样品步骤:1.关掉灯丝电压;2.将样品杆拔出一小段距离;3.顺时针旋转样品杆15度;4.将样品杆拔出一大段距离;5.逆时针旋转45度:6.将真空开关从EVAC拨到AIR;7.AIR红灯从亮到灭后水平取出样品杆。

B:装样品步骤:1.在样品杆架上安装好样品于样品杆上;2.平行将样品杆装入镜筒到AIR灯亮起;3.将真空开关从AIR拨到EVAC;4等到EVAC绿灯亮起;5在EVAC绿灯亮起旳30秒内(若超过30秒绿灯会自动熄灭，此时应再次将EVAC 拨到AIR再拨到EVAC,这时EVAC绿灯会再次亮起);6.将样品杆顺时针转动45度:7.将样品杆“送进”一大段距离;8.逆时针旋转样品杆15度;9.慢慢送入整个样品杆;三、图像观测1.通过Stage X、γ旋钮选择想要观测旳区域;2.通过Mag旋钮进一步增大放大倍数;同步需要通过Brightness调整光斑亮度;3.若光斑不再中心需通过BH旋钮随时将光斑拉致荧光屏中心;4.使用Focus旋钮将图像调整清晰;用CCD进行拍照存储图像或者通过底片存储图像。

四、数据旳存储刻录1.数据只能用新光盘(非可擦写光盘)刻录，刻录数据应由仪器管理人员操作，严禁用移动硬盘、u盘等从电脑上拷贝数据(出于系统安全考虑);2.电脑上旳数据会定期清理(一般一种月)，请及时拷贝备份。

五、关机次序1.取出样品，将空样品杆装入镜筒;2.将主机钥匙从Column到EVAC;等面板灯熄灭后再转到OFF;3.等待大概30分钟后机械泵自动停止;4.关闭冷却系统;5.切断墙上电源开关。

Tecnai G² 20 S-TWIN透射电子显微镜简易操作指南说明：●本文件的目的在于帮助用户记忆培训的内容，不能代替培训。

有意自己操作透射电镜的用户请到现场参加培训。

●为了把此文件的篇幅限制在一个合理程度，文件内容难于面面俱到。

●欢迎各位对本文件的内容提出宝贵意见！简介：一．Tecnai G² 20 ST透射电镜二．Tecnai G² 20 ST透射电镜操作注意事项三．检查实验室安全及仪器运行状况四．Tecnai G² 20 ST透射电镜基本操作步骤1.登陆计算机2.打开操作软件3.检查电镜状态4.装液氮5.装载样品6.插入样品杆7.加灯丝电流8.开始操作9.结束操作10.取出样品杆11.卸载样品12.真空低温（Cryo Cycle）13.数据刻录、转化和输出14.关闭操作软件15.退出计算机16.实验记录（注意：其中4,5,6,10,11等操作是必须由TEM室的高老师进行操作。

遇到任何异常的情况都应停止操作，并询问高老师。

）一.Tecnai G² 20 ST透射电镜●生产厂家：美国FEI公司●主要附件：美国Gatan公司1k×1k CCD相机美国EDAX公司X射线能谱仪主要规格及技术指标最高加速电压200KV或W灯丝电子枪LaB6点分辨率0.24nm晶格分辨率0.14nm最小束斑尺寸 1.5nm放大倍数25×-1030K×样品台最大倾转角A:±40°，B：±40°X射线能谱分辨率136ev分析范围Be-U主要功能及应用范围观察各种材料的微观结构并对样品进行纳米尺度的微区分析，如：形貌观察；高分辨电子显微像；电子衍射；会聚束电子衍射；衍射衬度成像；X射线能谱分析等仪器工作条件工作温度：15℃~25℃工作湿度: ＜80%电力供应：220v(±10%), 50Hz主要测试项目：明场像（BF）、暗场像（DF）高分辨像（HRTEM）能谱分析（EDX）选区电子衍射（SAED）二.Tecnai G² 20 ST透射电镜操作注意事项1.透射电镜及其附属设备中有高压电、低温、高压气流、电离辐射等危险因素，因此不正确的使用有可能造成仪器损坏，甚至人身伤亡。

简述透射电镜的基本结构、操作步骤及注意事项。

透射电镜的基本结构由三个部分组成：产生电子束的电子枪、可依调节焦距的电子对象镜和收集并处理电子束的电子探测器。

操作步骤：
1. 控制加速偏压：用电子台和电磁阀控制加速偏压，使电子枪发出一定电压的电子束。

2. 调节聚焦：使用电子对象镜调节聚焦，使光轴与电子对象镜准确对准，以获得最佳电子束聚焦。

3. 校正电磁阀：检查并调节电磁阀的控制参数，以确保控制电压的准确度。

4. 电流测量：测量每一个参数，以便更准确地调节电磁阀，确保准确的加速偏压，以达到良好的空间分辨率和对比度。

5. 材料检测：使用电子透射仪进行检测，以确定材料结构和性质。

注意事项：
1. 使用透射电镜时，加速偏压和电子对象镜必须保持稳定，确保电子束聚焦准确。

2. 为了保护用户，在使用透射电镜时，妥善使用保护眼睛，不要对直接看光束。

3. 为了获得良好的透射电镜图象，操作人员应了解电子束和光束的特性，以及电子检测器的性能要求，以实现最佳图象质量。

S-4800日立扫描电子显微镜（SEM）简易操作指南一、开机前准备1.1制备样品（带口罩与手套进行）SEM样品制备相对简单，原则上只要能放入样品室的样品，都可进行观察。

但需注意以下事项：a)样品在物理上和化学上必须要保持稳定，在真空中和电子束轰击下不挥发或变形，没有腐蚀性和放射性。

（通常是干燥固体。

）b)由于光源是电子，样品必须导电，非导电样品可喷镀金膜。

金膜在一定程度上会影响样品原有形貌。

（若样品本身导电，衬底不导电，如蓝宝石上的ZnO，只需用导电胶把样品表面连到样品台。

）c)由于物镜有强磁性，带有磁性的样品制样必须非常小心，防止在强磁场中样品被吸入物镜或分散在样品室中。

通常磁性样品必须退磁，且工作距离（WD）须大于8mm。

具体操作过程：(1) 按待测样品数量选择样品台，（支持直径d=5mm,15mm,1 inch,2 inch等规格，若要观测截面可选择带角度的样品台）。

(2) 剪一小段导电胶，粘到样品台上。

若样品为粉末，则把粉末撒到导电胶上，用吸耳球或高压氮气吹扫掉导电胶上未粘紧的粉末；若是块状样品，则把样品牢牢粘到导电胶上，用手轻轻推，样品不会左右晃动。

（为观测时方便定位，将样品排列成行（或列），并在行下方（或列左侧）标上数字编号。

）(3) 样品粘贴完成后，用吸耳球或高压氮气吹扫掉样品台上的粉末、灰尘、水珠、唾沫等（会影响照片质量，甚至使真空度下降而无法加高压，推荐认真执行。

）1.2查看真空度打开前面板盖，点击MODE按钮直至IP1指示灯闪，在登记表记下MULT INDICATOR数码显示管的读数，同理读取IP2，IP3并记录。

确认IP1<2E-7，IP2<2E-6，IP3<5E-5。

（通常情况都是IP1显示0E-8，IP2显示0E-8，IP3显示0E-8或aE-7,1<a<9。

）如图1所示：图1 按MODE读取IP1-IP3二、开机操作2.1开机a)开启冷却循环水电源，循环水温度显示应在15-20℃，水位应浸没金属线圈。

JEM-100CXⅡ透射电镜操作说明一、开机程序1、首先打开房间空调，冷却循环水房温度21度，操作室25度2、开启冷却水循环装置，一个独立的小的控制器，先将开关打至ON，再将按下POWER键3、启动稳压电源，稳定于220V；查看电源箱供电指示灯亮4、用钥匙启动主机，从OFF档位旋到START位，松开后钥匙自动回到ON位置。

仪器自动抽真空，等待约40分钟。

5、直至DP绿灯亮，HIGH绿灯亮，READY绿灯亮（若不亮的话，将LENS LIGHT打至ON档位）。

二、电子枪合轴（1-3合轴）1、确认READY绿灯亮2、把样品拨出，物镜光栏拨出至0档位3、加高压：按下HT键后，依次按下40-60-80-100KV键，并注意观察束流表是否正常，每次都要等电流表显示稳定之后再进行下一步，一般调到80KV就行了。

4、加灯丝：将FILAMENT EMIISSION旋钮缓慢旋至锁定位置5、一般在SCAN（5300倍）条件下调节，调节CONDENSER钮，得到光斑。

6、SPOT SIZE调到3档，调节CONDENSER钮聚光，得到最小最亮光斑，然后用左右ALIGNMENT：TRANS（小的）将光斑拉至最中心位置（中心位置有一黑点）。

7、SPOT SIZE调到1档，调节CONDENSER钮聚光，得到最小最亮光斑，然后用GUNALIGNMENT：TRANS（X、Y）将光斑拉至中心位置。

8、再重复6、7步骤，使束流不偏离中心。

三、调灯丝相（每次开机都需要检查）1、在SCAN模式下，SPOT SIZE调到1档2、将FILAMENT EMIISSION旋钮稍稍往回调，到看到灯丝欠饱和像，即车轮像（鱼眼像），若车轮像不对称，则进行下面调节。

3、缓慢旋转GUN ALIGNMENT：TILT（X、Y），使灯丝像对称。

4、然后调节FILAMENT EMIISSION旋钮至灯丝饱和（即刚好全亮，没有阴影），并锁定该位置。

四、粗对焦（该步很重要）1、关灯丝（FILAMENT EMIISSION旋钮至OFF）后，插入样品，插入物镜光栏（2档）2、开灯丝（FILAMENT EMIISSION旋钮至ON）后，放大光斑至满屏（以免烧坏铜网）3、找到样品，并选中一目标为参照4、将IMAGE WOBBLER打至ON，此时看到样品会有一定的晃动，调节FOCUS旋钮（有大中小三个，一般只用到中和小）至图像清晰没有重影。
