透射电子显微镜分析技术

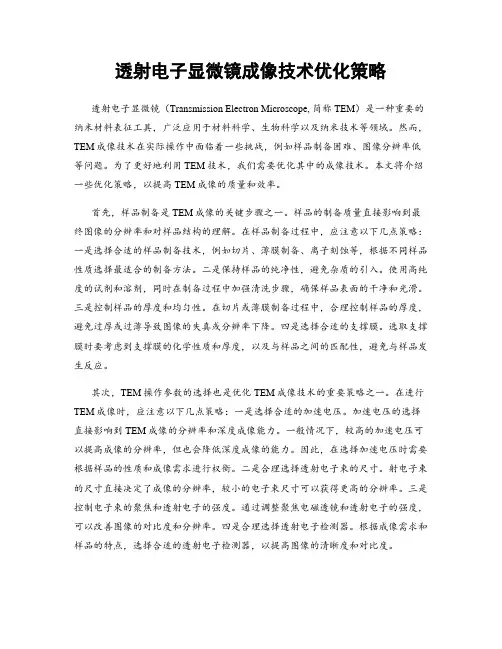

透射电子显微镜成像技术优化策略透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种重要的纳米材料表征工具，广泛应用于材料科学、生物科学以及纳米技术等领域。

然而，TEM成像技术在实际操作中面临着一些挑战，例如样品制备困难、图像分辨率低等问题。

为了更好地利用TEM技术，我们需要优化其中的成像技术。

本文将介绍一些优化策略，以提高TEM成像的质量和效率。

首先，样品制备是TEM成像的关键步骤之一。

样品的制备质量直接影响到最终图像的分辨率和对样品结构的理解。

在样品制备过程中，应注意以下几点策略：一是选择合适的样品制备技术，例如切片、薄膜制备、离子刻蚀等，根据不同样品性质选择最适合的制备方法。

二是保持样品的纯净性，避免杂质的引入。

使用高纯度的试剂和溶剂，同时在制备过程中加强清洗步骤，确保样品表面的干净和光滑。

三是控制样品的厚度和均匀性。

在切片或薄膜制备过程中，合理控制样品的厚度，避免过厚或过薄导致图像的失真或分辨率下降。

四是选择合适的支撑膜。

选取支撑膜时要考虑到支撑膜的化学性质和厚度，以及与样品之间的匹配性，避免与样品发生反应。

其次，TEM操作参数的选择也是优化TEM成像技术的重要策略之一。

在进行TEM成像时，应注意以下几点策略：一是选择合适的加速电压。

加速电压的选择直接影响到TEM成像的分辨率和深度成像能力。

一般情况下，较高的加速电压可以提高成像的分辨率，但也会降低深度成像的能力。

因此，在选择加速电压时需要根据样品的性质和成像需求进行权衡。

二是合理选择透射电子束的尺寸。

射电子束的尺寸直接决定了成像的分辨率，较小的电子束尺寸可以获得更高的分辨率。

三是控制电子束的聚焦和透射电子的强度。

通过调整聚焦电磁透镜和透射电子的强度，可以改善图像的对比度和分辨率。

四是合理选择透射电子检测器。

根据成像需求和样品的特点，选择合适的透射电子检测器，以提高图像的清晰度和对比度。

在进行TEM成像时，样品的稳定性也是一个需要考虑的因素。

透射电子显微镜下的生物大分子结构解析一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束穿透样品的高分辨率显微镜技术。

与传统的光学显微镜相比，透射电子显微镜能够提供纳米级别的分辨率，这使得它在生物大分子结构解析领域具有独特的优势。

本文将探讨透射电子显微镜在生物大分子结构解析中的应用，分析其原理、技术特点以及在生物科学领域的重要作用。

1.1 透射电子显微镜的基本原理透射电子显微镜的工作原理基于电子光学原理，电子束通过电磁透镜聚焦，穿透样品后，由检测器接收并转换成图像。

由于电子波长远小于可见光，因此TEM能够达到比光学显微镜更高的分辨率。

1.2 透射电子显微镜的技术特点透射电子显微镜具有以下技术特点：- 高分辨率：能够达到原子级别的分辨率，适合观察生物大分子的精细结构。

- 多模式成像：除了传统的透射成像外，还可以进行扫描透射成像（STEM）和电子衍射等。

- 样品制备要求：需要将生物样品制备成极薄的切片，以确保电子束的有效穿透。

- 环境控制：需要在高真空环境下操作，以避免电子束与空气分子的相互作用。

1.3 透射电子显微镜在生物大分子结构解析中的应用透射电子显微镜在生物大分子结构解析中的应用非常广泛，包括蛋白质、核酸、病毒等生物大分子的形态学研究和结构分析。

二、生物大分子结构解析的技术和方法生物大分子结构解析是一个复杂的过程，涉及多种技术和方法。

透射电子显微镜技术在这一过程中扮演着重要角色，但也需要与其他技术相结合，以获得更全面和准确的结构信息。

2.1 样品制备技术生物大分子的样品制备是结构解析的第一步，也是关键步骤之一。

透射电子显微镜要求样品必须足够薄，通常需要使用超微切割、冷冻断裂或聚焦离子束等技术来制备样品。

2.2 高分辨率成像技术高分辨率成像是获取生物大分子结构信息的基础。

透射电子显微镜通过优化电子束的聚焦、样品的放置和成像条件，可以获得高质量的图像。

仪器分析SEMTEMSEM（扫描电子显微镜）和TEM（透射电子显微镜）是两种常用的仪器分析方法，用于观察材料的微观结构和成分。

它们都利用电子束与样品的相互作用来获取信息。

下面将分别介绍SEM和TEM的工作原理和应用。

SEM利用高能电子束与样品表面的相互作用来观察样品的表面形貌和成分。

其工作原理如下：电子枪产生的聚焦电子束通过透镜系统形成一个细小的电子束，并聚焦引导到样品表面上。

与样品表面相互作用的电子束导致了反射、散射或吸收，其中部分电子通过接收器收集到形成信号。

这些信号被转换成图像，并在显微镜屏幕上显示出来。

SEM可以提供高分辨率、大深度以及大视场的表面形貌图像，并且可以通过能谱分析系统对样品的元素组成进行表征。

SEM广泛应用于材料科学、生物科学、纳米科学等领域。

在材料科学中，SEM可以用于观察材料的晶体形态、纹理、表面缺陷等。

在生物科学中，SEM可以用于观察细胞、组织和生物材料的形貌和结构。

在纳米科学中，SEM可以用于研究纳米材料的形貌、尺寸和形状。

此外，SEM还可以用于分析样品的成分和化学组成。

相比之下，TEM是一种通过透射电子束与样品相互作用来观察材料的内部结构和成分的方法。

其工作原理如下：电子枪产生的电子束经过透镜系统形成一个细小的电子束，并聚焦到样品上。

样品上的一部分电子透过样品，并通过设备上的透射电子探测器来检测。

这些透射电子被转换成图像，并在显微镜屏幕上显示出来。

TEM具有高分辨率的优点，可以提供关于样品内部结构和成分的详细信息。

TEM广泛应用于材料科学、生物科学、纳米科学等领域。

在材料科学中，TEM可以用于观察材料的晶格结构、晶界、层状结构等。

在生物科学中，TEM可以用于观察细胞、组织和病毒等的内部结构。

在纳米科学中，TEM可以用于观察纳米材料的结构、尺寸和形貌。

此外，TEM还可以用于分析样品的成分和化学组成。

综上所述，SEM和TEM是常用的仪器分析方法，用于观察材料的微观结构和成分。

透射电子显微镜的原理一、透射电子显微镜的成像原理可分为三种情况：1、吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。

样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。

早期的透射电子显微镜都是基于这种原理。

2、衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射波的振幅分布不均匀，反映出晶体缺陷的分布。

3、相位像：当样品薄至100Å以下时，电子可以穿过样品，波的振幅变化可以忽略，成像来自于相位的变化。

二、扫描电子显微镜成像原理扫描电子显微镜通过用聚焦电子束扫描样品的表面来产生样品表面的图像。

电子与样品中的原子相互作用，产生包含关于样品的表面测绘学形貌和组成的信息的各种信号。

电子束通常以光栅扫描图案扫描，并且光束的位置与检测到的信号组合以产生图像。

扫描电子显微镜可以实现分辨率优于1纳米。

样品可以在高真空，低真空，湿条件（用环境扫描电子显微镜）以及宽范围的低温或高温下观察到。

最常见的扫描电子显微镜模式是检测由电子束激发的原子发射的二次电子。

可以检测的二次电子的数量，取决于样品测绘学形貌，以及取决于其他因素。

通过扫描样品并使用特殊检测器收集被发射的二次电子，创建了显示表面的形貌的图像。

它还可能产生样品表面的高分辨率图像，且图像呈三维，鉴定样品的表面结构。

扩展资料：在使用透视电子显微镜观察生物样品前样品必须被预先处理。

随不同研究要求的需要科学家使用不同的处理方法。

1、固定：为了尽量保存样本的原样使用戊二醛来硬化样本和使用锇酸来染色脂肪。

2、冷固定：将样本放在液态的乙烷中速冻，这样水不会结晶，而形成非晶体的冰。

这样保存的样品损坏比较小，但图像的对比度非常低。

3、脱干：使用乙醇和丙酮来取代水。

4、垫入：样本被垫入后可以分割。

5、分割：将样本使用金刚石刃切成薄片。

TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器，能够在纳米尺度下观察材料的微观结构和成分，对于研究材料的性质和特性具有重要意义。

本文将详细介绍TEM电子显微镜的工作原理，包括透射电子显微镜和扫描透射电子显微镜。

透射电子显微镜（Transmission Electron Microscope，TEM）工作原理：透射电子显微镜主要由电子光源、透镜和探测器组成。

首先，电子光源发射高能电子束，这些电子从阴极发射出来，经过加速器获得较高的能量。

然后，电子束通过一系列的电磁透镜进行聚焦，使电子束变得更加细致和密集。

接着，电子束通过物质样本，部分电子被样本吸收或散射，形成透射电子。

这些透射电子被接收器捕获和放大成像，形成TEM图像。

透射电子显微镜的工作原理是基于电子的波粒二象性。

电子是一种粒子同时也是一种波动，其波动性质使得它具备非常短的波长，远远小于可见光的波长。

这使得TEM能够观察到比传统光学显微镜更小的尺度。

另外，透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。

TEM电子显微镜通过透射电子成像方式观察样本，因此对样本的制备要求非常高。

样品需要制备成非常薄的切片，通常厚度在几十纳米到几百纳米之间，以保证电子可以穿透。

对于一些无法制备成切片的样品，可以利用离子切割或焦离子技术获得透明的样品。

此外，在观察样本时需要避免污染和氧化等现象。

扫描透射电子显微镜（Scanning Transmission Electron Microscope，STEM）工作原理：扫描透射电子显微镜是透射电子显微镜的一种变种，它在透射成像的基础上加入了扫描功能。

STEM可以实现高分辨率的成像，同时也可以进行能谱分析和电子衍射。

STEM电子显微镜工作原理类似于透射电子显微镜，但需要注意的是，STEM使用的电子束并不需要通过所有的样本区域。

电子束只需通过样本中的一个小区域，然后扫描整个样本，因此样本制备要求和透射电子显微镜相比较低。

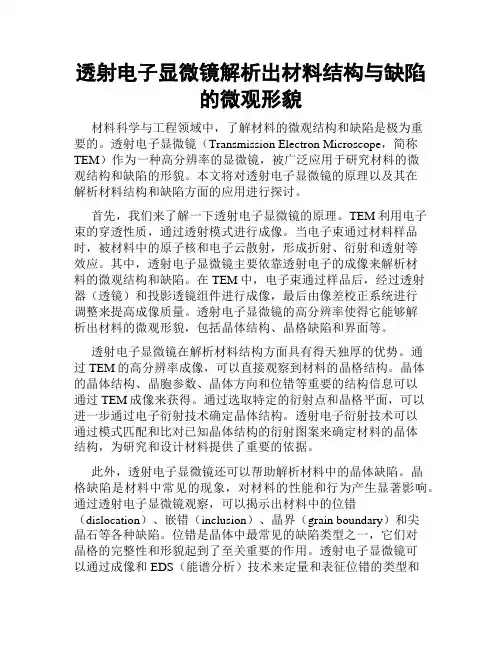

透射电子显微镜解析出材料结构与缺陷的微观形貌材料科学与工程领域中，了解材料的微观结构和缺陷是极为重要的。

透射电子显微镜（Transmission Electron Microscope，简称TEM）作为一种高分辨率的显微镜，被广泛应用于研究材料的微观结构和缺陷的形貌。

本文将对透射电子显微镜的原理以及其在解析材料结构和缺陷方面的应用进行探讨。

首先，我们来了解一下透射电子显微镜的原理。

TEM利用电子束的穿透性质，通过透射模式进行成像。

当电子束通过材料样品时，被材料中的原子核和电子云散射，形成折射、衍射和透射等效应。

其中，透射电子显微镜主要依靠透射电子的成像来解析材料的微观结构和缺陷。

在TEM中，电子束通过样品后，经过透射器（透镜）和投影透镜组件进行成像，最后由像差校正系统进行调整来提高成像质量。

透射电子显微镜的高分辨率使得它能够解析出材料的微观形貌，包括晶体结构、晶格缺陷和界面等。

透射电子显微镜在解析材料结构方面具有得天独厚的优势。

通过TEM的高分辨率成像，可以直接观察到材料的晶格结构。

晶体的晶体结构、晶胞参数、晶体方向和位错等重要的结构信息可以通过TEM成像来获得。

通过选取特定的衍射点和晶格平面，可以进一步通过电子衍射技术确定晶体结构。

透射电子衍射技术可以通过模式匹配和比对已知晶体结构的衍射图案来确定材料的晶体结构，为研究和设计材料提供了重要的依据。

此外，透射电子显微镜还可以帮助解析材料中的晶体缺陷。

晶格缺陷是材料中常见的现象，对材料的性能和行为产生显著影响。

通过透射电子显微镜观察，可以揭示出材料中的位错（dislocation）、嵌错（inclusion）、晶界（grain boundary）和尖晶石等各种缺陷。

位错是晶体中最常见的缺陷类型之一，它们对晶格的完整性和形貌起到了至关重要的作用。

透射电子显微镜可以通过成像和EDS（能谱分析）技术来定量和表征位错的类型和密度。

此外，透射电子显微镜还可以通过高分辨率透射电子显微镜（HRTEM）技术对材料的晶界和界面进行观察，揭示出材料微观结构中的复杂性。

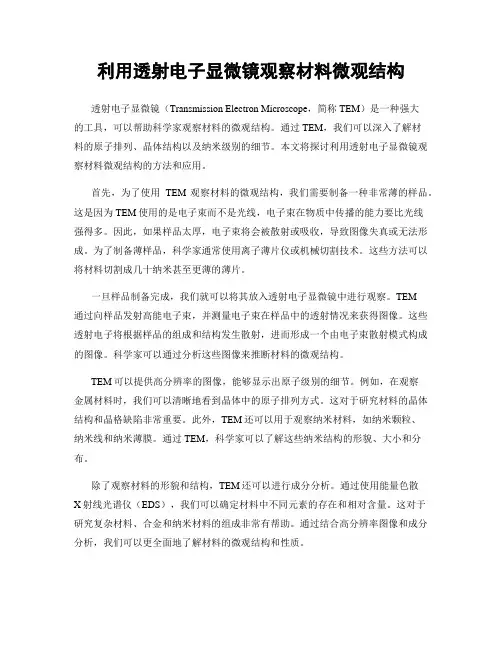

利用透射电子显微镜观察材料微观结构透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家观察材料的微观结构。

通过TEM，我们可以深入了解材料的原子排列、晶体结构以及纳米级别的细节。

本文将探讨利用透射电子显微镜观察材料微观结构的方法和应用。

首先，为了使用TEM观察材料的微观结构，我们需要制备一种非常薄的样品。

这是因为TEM使用的是电子束而不是光线，电子束在物质中传播的能力要比光线强得多。

因此，如果样品太厚，电子束将会被散射或吸收，导致图像失真或无法形成。

为了制备薄样品，科学家通常使用离子薄片仪或机械切割技术。

这些方法可以将材料切割成几十纳米甚至更薄的薄片。

一旦样品制备完成，我们就可以将其放入透射电子显微镜中进行观察。

TEM通过向样品发射高能电子束，并测量电子束在样品中的透射情况来获得图像。

这些透射电子将根据样品的组成和结构发生散射，进而形成一个由电子束散射模式构成的图像。

科学家可以通过分析这些图像来推断材料的微观结构。

TEM可以提供高分辨率的图像，能够显示出原子级别的细节。

例如，在观察金属材料时，我们可以清晰地看到晶体中的原子排列方式。

这对于研究材料的晶体结构和晶格缺陷非常重要。

此外，TEM还可以用于观察纳米材料，如纳米颗粒、纳米线和纳米薄膜。

通过TEM，科学家可以了解这些纳米结构的形貌、大小和分布。

除了观察材料的形貌和结构，TEM还可以进行成分分析。

通过使用能量色散X射线光谱仪（EDS），我们可以确定材料中不同元素的存在和相对含量。

这对于研究复杂材料、合金和纳米材料的组成非常有帮助。

通过结合高分辨率图像和成分分析，我们可以更全面地了解材料的微观结构和性质。

TEM在材料科学和纳米技术领域有着广泛的应用。

例如，在电子器件研究中，TEM可以帮助我们观察材料的界面和界面结构，这对于改善电子器件的性能非常重要。

在纳米材料研究中，TEM可以帮助我们了解纳米材料的生长机制和形貌控制。

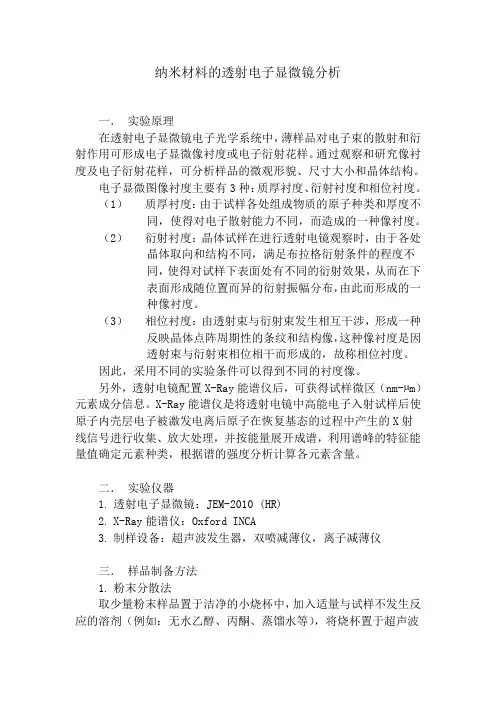

纳米材料的透射电子显微镜分析一．实验原理在透射电子显微镜电子光学系统中，薄样品对电子束的散射和衍射作用可形成电子显微像衬度或电子衍射花样。

通过观察和研究像衬度及电子衍射花样，可分析样品的微观形貌、尺寸大小和晶体结构。

电子显微图像衬度主要有3种：质厚衬度、衍射衬度和相位衬度。

（1）质厚衬度：由于试样各处组成物质的原子种类和厚度不同，使得对电子散射能力不同，而造成的一种像衬度。

（2）衍射衬度：晶体试样在进行透射电镜观察时，由于各处晶体取向和结构不同，满足布拉格衍射条件的程度不同，使得对试样下表面处有不同的衍射效果，从而在下表面形成随位置而异的衍射振幅分布，由此而形成的一种像衬度。

（3）相位衬度：由透射束与衍射束发生相互干涉，形成一种反映晶体点阵周期性的条纹和结构像，这种像衬度是因透射束与衍射束相位相干而形成的，故称相位衬度。

因此，采用不同的实验条件可以得到不同的衬度像。

另外，透射电镜配置X-Ray能谱仪后，可获得试样微区（nm-µm）元素成分信息。

X-Ray能谱仪是将透射电镜中高能电子入射试样后使原子内壳层电子被激发电离后原子在恢复基态的过程中产生的X射线信号进行收集、放大处理，并按能量展开成谱，利用谱峰的特征能量值确定元素种类，根据谱的强度分析计算各元素含量。

二．实验仪器1.透射电子显微镜：JEM-2010 (HR)2.X-Ray能谱仪：Oxford INCA3.制样设备：超声波发生器，双喷减薄仪，离子减薄仪三．样品制备方法1.粉末分散法取少量粉末样品置于洁净的小烧杯中，加入适量与试样不发生反应的溶剂（例如：无水乙醇、丙酮、蒸馏水等），将烧杯置于超声波发生器水浴槽中进行超声振荡，使粉末样品充分分散，形成悬浮液。

把碳增强的微栅网放在滤纸上，再将此悬浮液滴在微栅网上面，等溶剂挥发干燥后，才可将微栅网装入样品台。

2.电解减薄法用于金属和合金薄膜试样的制备。

3.离子减薄法用于陶瓷、半导体以及多层薄膜截面等材料的薄膜试样制备。

透射电子显微镜在纳米材料合成中的应用一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束作为照明源，通过样品的透射电子成像的高分辨率显微镜。

它在纳米材料的合成与研究中扮演着至关重要的角色。

透射电子显微镜通过电子束的高穿透力，能够观察到纳米尺度的材料结构，从而为纳米材料的合成提供了强有力的技术支持。

1.1 透射电子显微镜的基本原理透射电子显微镜的基本原理是利用电子束照射样品，电子束通过样品后，部分电子被样品吸收，部分电子透过样品并被探测器接收。

通过分析透过电子的强度和分布，可以获得样品的形貌和结构信息。

透射电子显微镜的分辨率可以达到原子级别，是研究纳米材料的理想工具。

1.2 透射电子显微镜的应用领域透射电子显微镜的应用领域非常广泛，包括但不限于材料科学、纳米技术、生物医学、化学等领域。

在纳米材料的合成中，透射电子显微镜不仅可以观察材料的形貌，还可以分析材料的晶体结构、缺陷、界面等微观特征。

二、透射电子显微镜在纳米材料合成中的应用2.1 纳米材料的形貌观察透射电子显微镜在纳米材料的形貌观察中发挥着重要作用。

通过TEM，可以直观地观察到纳米材料的形状、尺寸和分布。

例如，纳米颗粒、纳米线、纳米管等不同形态的纳米材料都可以通过TEM进行观察。

这种观察对于理解材料的合成机制和优化合成条件具有重要意义。

2.2 纳米材料的晶体结构分析纳米材料的晶体结构对其性能有着决定性的影响。

透射电子显微镜可以通过高分辨电子衍射（High-Resolution Electron Diffraction, HRED）技术，对纳米材料的晶体结构进行精确分析。

通过分析电子衍射图谱，可以获得材料的晶格参数、晶体取向等信息，从而为材料的合成和应用提供理论基础。

2.3 纳米材料的缺陷与界面研究纳米材料的缺陷和界面是影响其性能的关键因素。

透射电子显微镜可以通过高角环形暗场成像（High-Angle Annular Dark Field Imaging, HAADF）技术，对纳米材料的缺陷和界面进行高分辨率成像。
