透射电子显微镜的原理

透射电子显微镜下的生物大分子结构解析一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束穿透样品的高分辨率显微镜技术。

与传统的光学显微镜相比，透射电子显微镜能够提供纳米级别的分辨率，这使得它在生物大分子结构解析领域具有独特的优势。

本文将探讨透射电子显微镜在生物大分子结构解析中的应用，分析其原理、技术特点以及在生物科学领域的重要作用。

1.1 透射电子显微镜的基本原理透射电子显微镜的工作原理基于电子光学原理，电子束通过电磁透镜聚焦，穿透样品后，由检测器接收并转换成图像。

由于电子波长远小于可见光，因此TEM能够达到比光学显微镜更高的分辨率。

1.2 透射电子显微镜的技术特点透射电子显微镜具有以下技术特点：- 高分辨率：能够达到原子级别的分辨率，适合观察生物大分子的精细结构。

- 多模式成像：除了传统的透射成像外，还可以进行扫描透射成像（STEM）和电子衍射等。

- 样品制备要求：需要将生物样品制备成极薄的切片，以确保电子束的有效穿透。

- 环境控制：需要在高真空环境下操作，以避免电子束与空气分子的相互作用。

1.3 透射电子显微镜在生物大分子结构解析中的应用透射电子显微镜在生物大分子结构解析中的应用非常广泛，包括蛋白质、核酸、病毒等生物大分子的形态学研究和结构分析。

二、生物大分子结构解析的技术和方法生物大分子结构解析是一个复杂的过程，涉及多种技术和方法。

透射电子显微镜技术在这一过程中扮演着重要角色，但也需要与其他技术相结合，以获得更全面和准确的结构信息。

2.1 样品制备技术生物大分子的样品制备是结构解析的第一步，也是关键步骤之一。

透射电子显微镜要求样品必须足够薄，通常需要使用超微切割、冷冻断裂或聚焦离子束等技术来制备样品。

2.2 高分辨率成像技术高分辨率成像是获取生物大分子结构信息的基础。

透射电子显微镜通过优化电子束的聚焦、样品的放置和成像条件，可以获得高质量的图像。

透射电子显微镜的工作原理
透射电子显微镜是一种利用电子束来观察样品内部结构的仪器。

它的工作原理基于电子的波粒二象性和探测电子与样品的相互作用。

1. 电子源：透射电子显微镜的关键部件是电子源，通常使用热阴极电子枪作为电子源。

热阴极通过加热产生的电子被电场加速形成电子束。

2. 电子加速：电子束通过一系列电场透镜和加速电场，以加速电子的速度。

通常，加速电压可达到数十至数百千伏，使电子的动能足够高，以达到穿透样品的要求。

3. 样品制备：为了观察样品的内部结构，需要将样品制备成非晶质薄片，通常使用切片机或离心切片法将样品切割成纳米至微米厚度的薄片。

然后，将薄片置于透射电子显微镜的样品台上。

4. 电子束透射：加速的电子束通过样品时，会与样品内的原子发生相互作用。

其中，部分电子会被散射，部分会被吸收。

透射电子会穿过样品并保持其原有的信息。

5. 透射电子检测：透射电子进入具有电磁透镜功能的物镜透镜，物镜透镜根据透射电子的波动性将其聚焦。

透射电子经过物镜透镜后进入投影平面，通过透射电子探测器的探测，最终形成透射电子显微图像。

6. 图像处理与观察：通过对透射电子显微图像进行图像增强，噪声滤波等处理，可以进一步恢复样品的细节信息。

最后，通过观察透射电子显微图像，可以获得关于样品内部结构和原子排列的信息。

总之，透射电子显微镜利用电子的波粒二象性以及电子与样品的相互作用，通过探测透射电子形成样品内部结构的显微图像。

这种显微镜技术在材料科学、纳米科学等领域有着重要的应用价值。

透射电子显微镜的原理透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察和研究物质的光学仪器。

与光学显微镜相比，透射电子显微镜具有更高的分辨率，能够观察到更小尺寸的物体和更细微的结构。

1.电子源：透射电子显微镜使用热阴极或冷场发射阴极作为电子源。

热阴极通过电子加热产生热电子，冷阴极则利用材料的特殊电子发射特性产生电子束。

2.透镜系统：透射电子显微镜使用一系列电磁透镜来控制和聚焦电子束。

其中包括准直透镜、对焦透镜、物镜透镜和投影透镜。

这些透镜通过调节电流和电压来控制电子束的聚焦和成像。

3.样品台：样品台是支撑和处理样品的平台。

它通常具有位置调节和倾斜功能，以使得样品的成像角度和位置能够被调整。

4.探测器：透射电子显微镜使用不同的探测器来测量透射电子的强度和散射电子的角度。

最常用的探测器是透射电子探测器和散射电子探测器。

5.图像显示系统：透射电子显微镜的图像显示系统通常由CCD摄像机和显示器组成。

CCD摄像机将透射电子的信号转化为电信号，并通过计算机处理后在显示器上显示。

透射电子显微镜的分辨率取决于电子波长。

与可见光相比，电子具有更短的波长，能够给出更高的分辨率。

透射电子的波长约为0.004纳米到0.1纳米，比可见光的波长小3个数量级。

因此，透射电子显微镜能够观察到比光学显微镜更小的物体和更细微的结构。

透射电子显微镜的应用广泛，包括材料科学、生物学、纳米技术等领域。

在材料科学中，透射电子显微镜可以用来观察和研究材料的晶体结构、晶格缺陷以及元素分布等。

在生物学中，透射电子显微镜可以用来观察和研究生物分子的结构和细胞的超微结构。

在纳米技术中，透射电子显微镜可以用来观察和研究纳米材料和纳米器件的性质和性能。

总而言之，透射电子显微镜通过利用电子束来观察和研究物质的原理，具有较高的分辨率和广泛的应用领域。

它在科学研究和工业生产中发挥着重要的作用，为我们提供了深入认识和理解微观世界的工具。

透射电子显微镜原理透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种利用电子束传递样品来获得细微结构的高分辨率显微镜。

它的原理是通过在真空中加速电子，将电子束通过光学透镜系统聚焦到样品上，并通过样品的透射情况来形成图像。

TEM的关键组件包括电子源、电子透镜系统、样品台、探测器和成像系统。

电子源产生的电子束经过一系列透镜系统（包括准直透镜、磁场透镜、投影透镜等），被聚焦到样品上。

样品位于一个特殊的样品台上，可以微调样品的位置和角度。

透射电子束通过样品后，部分电子被散射、散射和吸收。

散射电子和透射电子被探测器捕捉，并转化为电信号。

TEM的成像原理基于透射电子束与样品交互作用的差异。

样品内不同的区域对电子束有不同的散射、吸收和透射能力，导致不同的强度对比。

探测器会测量透射电子的能量和强度变化，并将其转换为光学图像。

最终，通过调节透射电子束的聚焦和探测参数，可以得到具有高分辨率的样品图像。

TEM具有极高的分辨率和能够观察样品内部结构的能力。

与光学显微镜相比，TEM利用电子束的波长远小于光的波长，可以克服光学显微镜的衍射极限。

因此，TEM可以观察更小的结构和更高的放大倍数。

此外，TEM还可以通过选定区域电子衍射（Selected Area Electron Diffraction, SAED）技术来研究晶体的晶格结构和材料的晶体学性质。

综上所述，透射电子显微镜通过控制电子束的聚焦和探测参数，利用透射电子与样品相互作用的差异，获得高分辨率的样品图像。

它是研究材料科学和纳米技术的重要工具。

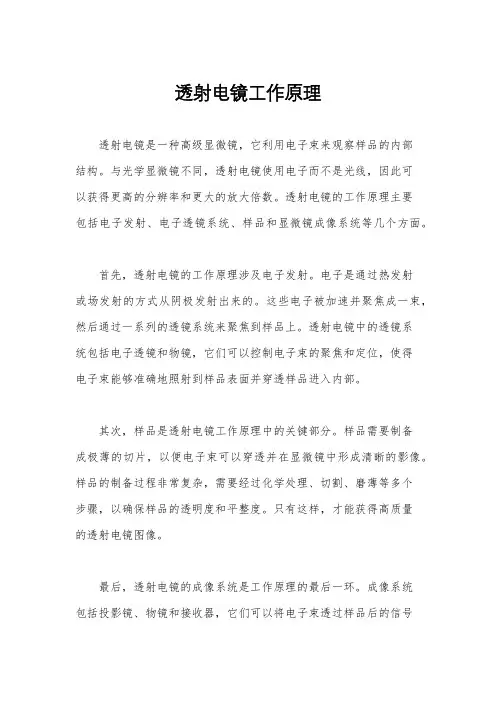

透射电镜工作原理透射电镜是一种高级显微镜，它利用电子束来观察样品的内部结构。

与光学显微镜不同，透射电镜使用电子而不是光线，因此可以获得更高的分辨率和更大的放大倍数。

透射电镜的工作原理主要包括电子发射、电子透镜系统、样品和显微镜成像系统等几个方面。

首先，透射电镜的工作原理涉及电子发射。

电子是通过热发射或场发射的方式从阴极发射出来的。

这些电子被加速并聚焦成一束，然后通过一系列的透镜系统来聚焦到样品上。

透射电镜中的透镜系统包括电子透镜和物镜，它们可以控制电子束的聚焦和定位，使得电子束能够准确地照射到样品表面并穿透样品进入内部。

其次，样品是透射电镜工作原理中的关键部分。

样品需要制备成极薄的切片，以便电子束可以穿透并在显微镜中形成清晰的影像。

样品的制备过程非常复杂，需要经过化学处理、切割、磨薄等多个步骤，以确保样品的透明度和平整度。

只有这样，才能获得高质量的透射电镜图像。

最后，透射电镜的成像系统是工作原理的最后一环。

成像系统包括投影镜、物镜和接收器，它们可以将电子束透过样品后的信号转换成图像。

通过对图像的处理和放大，可以观察到样品的微观结构和成分分布情况。

透射电镜的成像系统在保证分辨率和对比度的同时，还需要考虑到电子束的损失和样品的辐射损伤等问题，以获得清晰而真实的图像。

总的来说，透射电镜的工作原理是基于电子束与样品相互作用的原理，通过对电子束的控制和样品的制备，最终实现对样品内部微观结构的高分辨率成像。

透射电镜在材料科学、生物学、纳米技术等领域有着广泛的应用，对于研究微观世界起着至关重要的作用。

通过对透射电镜工作原理的深入理解，可以更好地利用透射电镜进行科学研究和工程应用。

透射电子显微镜在纳米材料合成中的应用一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束作为照明源，通过样品的透射电子成像的高分辨率显微镜。

它在纳米材料的合成与研究中扮演着至关重要的角色。

透射电子显微镜通过电子束的高穿透力，能够观察到纳米尺度的材料结构，从而为纳米材料的合成提供了强有力的技术支持。

1.1 透射电子显微镜的基本原理透射电子显微镜的基本原理是利用电子束照射样品，电子束通过样品后，部分电子被样品吸收，部分电子透过样品并被探测器接收。

通过分析透过电子的强度和分布，可以获得样品的形貌和结构信息。

透射电子显微镜的分辨率可以达到原子级别，是研究纳米材料的理想工具。

1.2 透射电子显微镜的应用领域透射电子显微镜的应用领域非常广泛，包括但不限于材料科学、纳米技术、生物医学、化学等领域。

在纳米材料的合成中，透射电子显微镜不仅可以观察材料的形貌，还可以分析材料的晶体结构、缺陷、界面等微观特征。

二、透射电子显微镜在纳米材料合成中的应用2.1 纳米材料的形貌观察透射电子显微镜在纳米材料的形貌观察中发挥着重要作用。

通过TEM，可以直观地观察到纳米材料的形状、尺寸和分布。

例如，纳米颗粒、纳米线、纳米管等不同形态的纳米材料都可以通过TEM进行观察。

这种观察对于理解材料的合成机制和优化合成条件具有重要意义。

2.2 纳米材料的晶体结构分析纳米材料的晶体结构对其性能有着决定性的影响。

透射电子显微镜可以通过高分辨电子衍射（High-Resolution Electron Diffraction, HRED）技术，对纳米材料的晶体结构进行精确分析。

通过分析电子衍射图谱，可以获得材料的晶格参数、晶体取向等信息，从而为材料的合成和应用提供理论基础。

2.3 纳米材料的缺陷与界面研究纳米材料的缺陷和界面是影响其性能的关键因素。

透射电子显微镜可以通过高角环形暗场成像（High-Angle Annular Dark Field Imaging, HAADF）技术，对纳米材料的缺陷和界面进行高分辨率成像。

透射电子显微镜原理及结构介绍透射电子显微镜透射电子显微镜（英文：Transmission electron microscopy，缩写TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。

散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像。

通常，透射电子显微镜的分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2µm、光学显微镜下无法看清的结构，又称“亚显微结构”。

成像原理透射电子显微镜的成像原理可分为三种情况：吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。

样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。

早期的透射电子显微镜都是基于这种原理。

衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射钵的振幅分布不均匀，反映出晶体缺陷的分布。

相位像：当样品薄至100Å以下时，电子可以传过样品，波的振幅变化可以忽略，成像来自于相位的变化。

组件电子枪：发射电子，由阴极、栅极、阳极组成。

阴极管发射的电子通过栅极上的小孔形成射线束，经阳极电压加速后射向聚光镜，起到对电子束加速、加压的作用。

聚光镜：将电子束聚集，可用已控制照明强度和孔径角。

样品室：放置待观察的样品，并装有倾转台，用以改变试样的角度，还有装配加热、冷却等设备。

物镜：为放大率很高的短距透镜，作用是放大电子像。

物镜是决定透射电子显微镜分辨能力和成像质量的关键。

中间镜：为可变倍的弱透镜，作用是对电子像进行二次放大。

通过调节中间镜的电流，可选择物体的像或电子衍射图来进行放大。

透射镜：为高倍的强透镜，用来放大中间像后在荧光屏上成像。

此外还有二级真空泵来对样品室抽真空、照相装置用以记录影像。

透射电子显微镜原理透射电子显微镜（transmission electron microscope, TEM）是利用透射电子成像，因而要求样品极薄（加速电压100kV时，样品厚度不能超过100nm）。

其结构包括三大部分：电子学系统、真空系统和电子光学系统。

电子光学系统提供电子束，在高真空条件下照射到样品上，经过成像系统中的物镜成像，再经过中间镜和投影镜的进一步放大，获得的图像记录在CCD上。

TEM使用油扩散泵（Diffuse Pump）来实现高真空。

由于油扩散泵的启动和关闭都需要30分钟，导致TEM开机和关机都至少需要30分钟。

TEM发射出的高能电子束轰击到光路元器件上以及样品上，会产生以X-ray为主的等等其他射线辐射，因此建议孕妇等过敏性体质者尽量避免接触TEM。

由于平台现有TEM的加速电压为100kV，是一台生物电镜，因此无法满足材料科学上要求的高放大倍数（30万倍以上）、高分辨、衍射花样等实验要求，有这方面需求的科研人员请与武大、地大等单位联系。

TEM是研究结构生物学的有力工具。

除了电镜之外，现在尚没有一种仪器能使人们用肉眼直接观察到亚细胞结构、蛋白大分子（直径20nm以上）的排列结构形态。

利用电镜观察超微结构的形态和位置，可以研究解决部分形态和功能的问题。

TEM是研究超微结构必须的工具之一，但它存在一些缺点：（1）TEM的价格昂贵，维护费用及其配件、耗材都在几百甚至上千美元以上。

（2）TEM的维护和使用均要求较高的技术，也是一个精细、繁琐的过程。

TEM每3天要做一次维护和电子光路调整，每次调整和维护至少需要2个小时。

（3）TEM不能像光镜那样随时可用，受到很多限制。

TEM放大倍数有很多，再加上切片的限制，因此无法实现始终同一放大倍数的拍摄。

（4）TEM样品必须置于真空中，因此对活体标本的观察是不可能的。

（5）TEM样品取材及制备存在局限性。

TEM取材要求只有1mm3大小块状，而且观察面更小，如果把一个厚6µm的细胞核切成60nm的超薄切片，可以且100张，而一般光镜的石蜡切片厚度即为6µm。

透射电子显微镜的原理
透射电子显微镜是一种利用电子束代替可见光进行成像的显微镜。

其原理基于电子的波粒二象性及电子与物质中原子的相互作用。

透射电子显微镜的工作原理可以简要分为以下几个步骤：
1. 电子源产生电子束：透射电子显微镜中通常使用热阴极或冷阴极发射电子，通过加速电场使电子获得足够的动能，形成电子束。

2. 电子束的集束：经过加速后，电子束通过一系列的电磁透镜，如准直孔光阑、聚焦透镜等，来进行集束，使电子束尽可能的细致聚焦。

3. 电子束与样品的相互作用：电子束进入样品后，会与样品中的原子发生相互作用。

电子束与样品中的原子核和电子云之间相互散射，发生透射、散射、吸收等过程。

4. 透射电子的形成：部分电子束透过样品，形成透射电子。

透射电子的强度和分布情况受样品的厚度、结构以及样品内部的原子数密度等因素的影响。

5. 透射电子的探测与成像：透射电子通过射出样品的透射电子探测器进行探测，并转换成电信号。

利用这些信号，通过电子透射的强度和分布，可以形成对样品内部结构的显微图像。

透射电子显微镜相较于光学显微镜具有更高的分辨率，因为电子的波长比光的波长要短得多。

透射电子显微镜广泛应用于材料科学、生物学、纳米技术等领域的研究中，可以观察并研究到原子尺度的结构和细节。

1.tem 的原理-回复TEM的原理是透射电子显微镜（Transmission Electron Microscopy）的简称。

透射电子显微镜是一种高分辨率的显微镜，可以观察材料的微观结构并对其进行分析。

它使用電子束代替光束，通过材料内部的透射和散射来获得显微图像。

下面将一步一步回答TEM的原理。

首先，透射电子显微镜使用的主要成分是电子枪、透镜系统、样品台、投影屏幕和检测器等。

其中，电子枪用于产生电子束，透镜系统起到控制和聚焦电子束的作用，样品台用于支撑样品并将其放置在透射电子束的路径上。

投影屏幕用于显示样品的显微图像，检测器则用于捕捉和记录电子信号。

接下来，通过电子枪产生的高能电子束照射到样品上。

电子束与样品相互作用后，经过透射和散射的过程进入透镜系统。

在透过样品的过程中，电子束与样品的原子和电子相互作用，发生散射、弹性散射和非弹性散射等现象。

然后，透射电子束通过透镜系统进行聚焦。

透镜系统由一系列电磁透镜、电场透镜和孔径透明的金属膜等组成。

这些透镜和金属膜的组合可以调节电子束的聚焦和激发，以获得高分辨率的图像。

透射电子束经过聚焦后，进入到投影屏幕上，形成样品的显微图像。

最后，通过检测器捕捉透射电子的信号。

透射电子束通过样品时，与样品相互作用后，其强度和能量分布会发生变化。

检测器可以对透射电子束的强度、散射角度和能量进行测量和记录。

通过分析这些信号，可以获得关于样品的结构、成分和性质等信息。

综上所述，透射电子显微镜的原理是利用电子束的透射和散射过程，通过透镜系统的控制和聚焦，将电子束投射到投影屏幕上，并通过检测器对透射电子的信号进行捕捉和分析。

这些信号可以提供有关样品微观结构和性质的重要信息，使得透射电子显微镜成为一种重要的材料表征分析工具。
