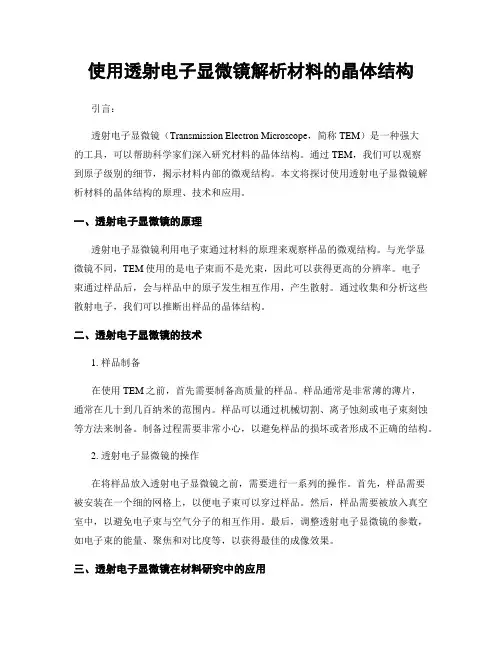

使用透射电子显微镜解析材料的晶体结构引言：透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种强大的工具，可以帮助科学家们深入研究材料的晶体结构。
通过TEM，我们可以观察到原子级别的细节，揭示材料内部的微观结构。
本文将探讨使用透射电子显微镜解析材料的晶体结构的原理、技术和应用。
一、透射电子显微镜的原理透射电子显微镜利用电子束通过材料的原理来观察样品的微观结构。
与光学显微镜不同，TEM使用的是电子束而不是光束，因此可以获得更高的分辨率。
电子束通过样品后，会与样品中的原子发生相互作用，产生散射。
通过收集和分析这些散射电子，我们可以推断出样品的晶体结构。
二、透射电子显微镜的技术1. 样品制备在使用TEM之前，首先需要制备高质量的样品。
样品通常是非常薄的薄片，通常在几十到几百纳米的范围内。
样品可以通过机械切割、离子蚀刻或电子束刻蚀等方法来制备。
制备过程需要非常小心，以避免样品的损坏或者形成不正确的结构。
2. 透射电子显微镜的操作在将样品放入透射电子显微镜之前，需要进行一系列的操作。
首先，样品需要被安装在一个细的网格上，以便电子束可以穿过样品。
然后，样品需要被放入真空室中，以避免电子束与空气分子的相互作用。
最后，调整透射电子显微镜的参数，如电子束的能量、聚焦和对比度等，以获得最佳的成像效果。
三、透射电子显微镜在材料研究中的应用1. 晶体结构分析透射电子显微镜可以帮助科学家们解析材料的晶体结构。

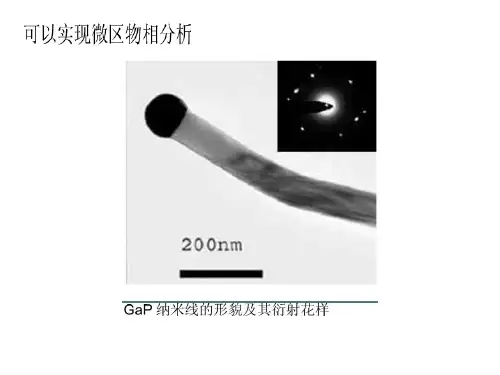

通过观察样品的衍射图案，我们可以确定晶体的晶格结构、晶面间距和晶体取向等信息。
这对于研究材料的物理性质和性能至关重要。
2. 缺陷和界面研究透射电子显微镜可以帮助我们研究材料中的缺陷和界面。
通过观察样品的高分辨率图像，我们可以发现晶体中的缺陷，如点缺陷、线缺陷和面缺陷等。
此外，我们还可以研究不同材料之间的界面，如晶界、颗粒界面和异质界面等。
3. 原位观察透射电子显微镜还可以进行原位观察，即在材料发生变化的过程中进行实时观察。
