精编电子特气基础知识

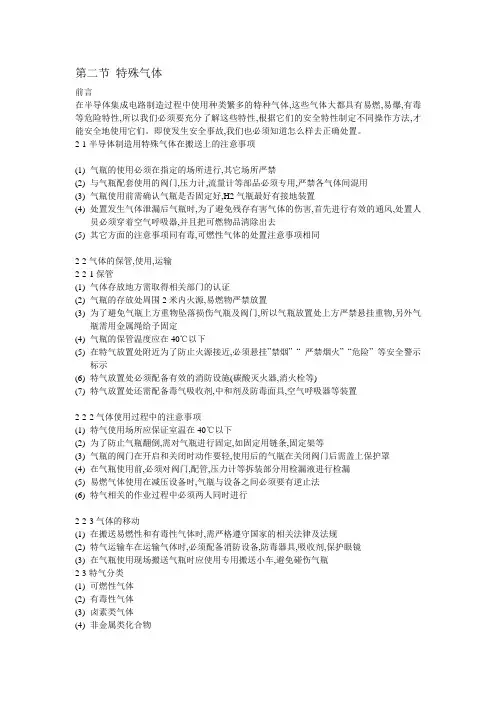

第二节特殊气体前言在半导体集成电路制造过程中使用种类繁多的特种气体,这些气体大都具有易燃,易爆,有毒等危险特性,所以我们必须要充分了解这些特性,根据它们的安全特性制定不同操作方法,才能安全地使用它们。

即使发生安全事故,我们也必须知道怎么样去正确处置。

2-1半导体制造用特殊气体在搬送上的注意事项(1)气瓶的使用必须在指定的场所进行,其它场所严禁(2)与气瓶配套使用的阀门,压力计,流量计等部品必须专用,严禁各气体间混用(3)气瓶使用前需确认气瓶是否固定好,H2气瓶最好有接地装置(4)处置发生气体泄漏后气瓶时,为了避免残存有害气体的伤害,首先进行有效的通风,处置人员必须穿着空气呼吸器,并且把可燃物品清除出去(5)其它方面的注意事项同有毒,可燃性气体的处置注意事项相同2-2气体的保管,使用,运输2-2-1保管(1)气体存放地方需取得相关部门的认证(2)气瓶的存放处周围2米内火源,易燃物严禁放置(3)为了避免气瓶上方重物坠落损伤气瓶及阀门,所以气瓶放置处上方严禁悬挂重物,另外气瓶需用金属绳给予固定(4)气瓶的保管温度应在40℃以下(5)在特气放置处附近为了防止火源接近,必须悬挂”禁烟”“严禁烟火”“危险”等安全警示标示(6)特气放置处必须配备有效的消防设施(碳酸灭火器,消火栓等)(7)特气放置处还需配备毒气吸收剂,中和剂及防毒面具,空气呼吸器等装置2-2-2气体使用过程中的注意事项(1)特气使用场所应保证室温在40℃以下(2)为了防止气瓶翻倒,需对气瓶进行固定,如固定用链条,固定架等(3)气瓶的阀门在开启和关闭时动作要轻,使用后的气瓶在关闭阀门后需盖上保护罩(4)在气瓶使用前,必须对阀门,配管,压力计等拆装部分用检漏液进行检漏(5)易燃气体使用在减压设备时,气瓶与设备之间必须要有逆止法(6)特气相关的作业过程中必须两人同时进行2-2-3气体的移动(1)在搬送易燃性和有毒性气体时,需严格遵守国家的相关法律及法规(2)特气运输车在运输气体时,必须配备消防设备,防毒器具,吸收剂,保护眼镜(3)在气瓶使用现场搬送气瓶时应使用专用搬送小车,避免碰伤气瓶2-3特气分类(1)可燃性气体(2)有毒性气体(3)卤素类气体(4)非金属类化合物(5)碱性气体(6)酸性气体(7)无机酸气体(8)惰性气体2-4异常事故处置2-4-1火灾2-4-1-1一般注意事项(1)火灾发生时重点处置对策内容(a)气体爆炸(b)有毒气体中等(c)气瓶阀门损坏，气瓶破裂(2)与火灾发生相关对策(a)火灾发生时要及时通知周围的人及安全管理主任者(b)较大的火灾应及时通知消防部门(C)当发生严重的毒气泄漏时，消防部门，医疗救护部门等相关部门要进行联合调查处置(3)参加灭火人员应具备危险气体的消防知识2-4-1-2火灾周边的处置(1)可移动的气瓶迅速转移到安全场所(2)如果气瓶不可移动，要对气瓶进行冷却处理防止气瓶发生爆裂(3)危险的易燃和有毒气体应优先转移到安全场所(4)相关人员迅速实施避难2-4-1-3着火气瓶的处置(1)为了防止二次火灾发生，将着火气瓶移动到其他场所进行灭火(2)在处置着火气瓶时，一定要注意易燃，有毒气瓶的爆裂和泄漏(3)一定要佩带保护用具，并且在灭火时一定要在上风方向(4)用水冷却是最为有效的救火方法，但也可根据情况使用灭火器和灭火沙2-4-2受伤人员的处置2-4-2-1一般注意事项(1)被害者迅速转移到安全场所(2)对被害者进行紧急救护(3)与紧急救护医院进行联络2-4-2-2紧急处置对策（1）当吸入有毒性气体后，首先将被害人转移到空气新鲜的场所休息，松开衣扣，并且盖上保暖物，如有必要可进行吸氧。

电子特种气体的概述与应用领域分析概述：电子特种气体也被称为电子气体，是一类在电子器件制造和工业应用中广泛使用的气体。

这些气体具有优异的电气特性，可用于各种电子设备、半导体制造、光学与激光器件等行业。

本文将对电子特种气体的概述和应用领域进行分析。

应用领域分析：1. 半导体领域：电子特种气体在半导体行业中扮演着重要的角色。

其中，氩气是一种常用的半导体制造气体，用于填充晶圆制造过程中的工艺室，实现半导体材料的生长和制备。

氩气作为惰性气体，稳定性高且不易与材料发生反应，能够提供最佳生长条件，确保晶体质量。

此外，氮气也是半导体制造中常见的特种气体，用于氮化物半导体材料的生长，并能控制半导体中的杂质浓度，提高材料的电气性能。

2. 光学与激光器件领域：电子特种气体在光学与激光器件领域有着广泛的应用。

例如，氦气常用于激光器件中的氦氖激光器，其具有高能量密度和较长的寿命。

氦气能够通过放电激发氖原子，产生激光输出，被广泛应用于医疗、科研、通讯等领域。

此外，氩气也常用于激光激发器和氩离子激光器。

这些激光器可以产生高功率、高光束质量和狭窄的光谱线宽，广泛应用于医疗、材料加工、测量、科研等领域。

3. 光伏领域：光伏技术是利用太阳能将光转化为电能的技术。

电子特种气体在光伏领域中起到重要的作用。

硒气常用于薄膜太阳能电池的生产过程中，用于薄膜材料的沉积过程。

硒化镉薄膜太阳能电池具有高转换效率和较低的成本，被广泛用于屋顶光伏系统等应用中。

4. 电子器件领域：除了半导体行业外，电子特种气体还在其他电子器件的制造过程中发挥关键作用。

例如，氩气和氮气被广泛应用于液晶显示器的制造过程中，用于制造压电材料、填充显示器背光等。

这些特种气体能够提供特定的环境和稳定的化学性质，帮助生产出高质量的液晶显示器产品。

5. 医疗领域：电子特种气体在医疗领域中也有重要的应用。

例如，氧气是医院中最为常见的特种气体之一。

氧气被用于供给氧疗，帮助患者维持生命功能，治疗呼吸系统疾病。

半导体材料（3）-电子特气电子特种气体又称电子特气，是电子气体的一个分支，相较于传统工业气体，纯度更高，其中一些具有特殊用途。

电子特气下游应用广泛，是集成电路、显示面板、太阳能电池等行业不可或缺的支撑性材料。

生产过程特种气体的主要生产工序包括气体合成、气体纯化、气体混配、气瓶处理、气体充装、气体分析检测。

气体合成是将原料在特定压力、温度、催化剂等条件下，通过化学反应得到气体粗产品。

气体纯化是通过精馏、吸附等方式将粗产品精制成更高纯度的产品。

气体混配是将两种或两种以上有效组分气体按照特定比例混合，得到多组分均匀分布的混合气体。

气瓶处理是根据载气性质及需求的不同，对气瓶内部、内壁表面及外观进行处理的过程，以保证气体存储、运输过程中产品的稳定。

气体充装是指通过压力差将气体充入气瓶等压力容器；气体分析检测即为对气体的成分进行分析、检测的过程。

电子特气分类根据制备方法和应用领域的不同，工业气体可以分为大宗气体和特种气体。

大宗气体包括空分气体(由空气分离得到)和合成气体，该类气体产销量大、对纯度要求低，主要用于化工能源、金属冶炼、机械制造等；特种气体可分为高纯气体、标准气体和电子特种气体。

电子特气的下游应用包括集成电路IC、显示面板(LCD、OLED)、光伏、LED等。

图1.工业气体的分类及应用资料来源：华特气体、浙商证券集成电路制造需经过硅片制造、氧化、光刻、气相沉积、蚀刻、离子注入等工艺环节，这个过程中需要的高纯特种气体和混合气体的种类超过50种，且每一种气体应用在特定的工艺步骤中。

此外，在显示面板、LED、光伏电池片等器件的制造中的不同工艺环节均会用到多种特种气体。

表1. 电子特气在不同领域的应用资料来源：CNKI、东兴证券根据应用领域，将电子特气细分为刻蚀用气体、CVD 用气体、稀释气体、掺杂用气体、外延用气体、离子注入用气体、发光二极管用气体等。

表2. 电子特气在不同领域的应用资料来源：CNKI、东兴证券市场结构及规模在全球电子特气市场中，半导体所消费的特种气体占总市场的73%，其次是显示面板占比约20%，化合物半导体与LED、光伏则分别占到4%、3%。

温馨小提示：本文主要介绍的是关于电子特气制备工艺流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇电子特气制备工艺流程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

电子特气制备工艺流程（大纲）一、电子特气概述1.1电子特气定义及分类1.2电子特气的应用领域1.3电子特气制备的意义二、电子特气制备方法2.1物理制备方法2.1.1蒸馏法2.1.2膜分离法2.1.3吸附法2.1.4冷冻法2.2化学制备方法2.2.1化学合成法2.2.2催化转化法2.2.3电化学反应法2.2.4光化学反应法三、电子特气制备工艺流程3.1原料的选择与处理3.1.1原料的选择3.1.2原料的处理方法3.2制备工艺流程设计3.2.1工艺流程概述3.2.2工艺参数优化3.2.3设备选型与布局3.3电子特气提纯工艺3.3.1物理提纯工艺3.3.2化学提纯工艺3.3.3联合提纯工艺3.4电子特气分析与检测3.4.1分析方法与技术3.4.2检测设备与标准3.4.3质量控制与评价四、电子特气制备过程中的关键问题4.1设备材质与性能4.1.1设备材质选择4.1.2设备性能优化4.2安全生产与环境保护4.2.1安全生产措施4.2.2环境保护措施4.3生产成本与经济效益4.3.1成本分析4.3.2经济效益评估五、电子特气制备发展趋势与展望5.1新型制备技术的研究与应用5.2电子特气市场前景分析5.3电子特气在新兴领域的应用探索5.4绿色环保制备工艺的发展趋势5.5智能制造技术在电子特气制备中的应用前景一、电子特气概述电子特气，顾名思义，是在电子产品生产和半导体制造中使用的一种特殊气体。

电子特气-芯片制造的血液电子气体在电子产品制程工艺中广泛应用于离子注入、刻蚀、气相沉积、掺杂等工艺，被称为集成电路、液晶面板、LED 及光伏等三大领域的“血液”。

电子半导体器件的性能优劣与电子气体的质量息息相关。

根据techcet，2020年全球电子气体市场规模约为58.5亿美元，其中电子特气的市场规模为41.9亿美元，占比71.6%。

以海外龙头林德集团（含普莱克斯）、空气化工、液化空气和日本酸素为首的气体公司占有全球90%以上的电子特种气体市场份额。

因半导体产业对气体质量、供应的特殊要求，中国半导体企业生产工艺中所使用的电子气体亦被海外龙头所垄断。

随着未来疫情的缓解、能源革命与计算革命带动的半导体行业景气持续，预计2025年全球电子气体市场规模将超过80亿美元，年复合增速预计达到6.5%。

01.电子气体，电子工业的血液工业中，把常温常压下呈气态的产品统称为工业气体产品。

工业气体是现代工业的基础原料，其广泛应用于集成电路、液晶面板、LED、光纤通信、光伏、医疗健康、节能环保、新材料、新能源、高端装备制造、食品、冶金、化工、机械制造等新兴行业及国民经济的基础行业，对国民经济的发展有着战略性的支持作用，因此被喻为“工业的血液”。

▲工业气体产业链根据制备方式和应用领域的不同，工业气体可分为大宗气体和特种气体两类，大宗气体主要包括氧、氮、氩等空分气体及乙炔、二氧化碳等合成气体，特种气体品种较多，主要包括电子特种气体、高纯气体和标准气体等。

全球工业气体市场近年来呈现稳步增长的态势，2020年全球工业气体市场规模约为920亿美元。

未来随着高新技术产业的兴起，新兴分散用气市场将逐渐崛起，为中国国内气体零售商的发展开拓出更大的空间，从而促进工业气体行业发展。

2019年中国工业气体行业市场规模为1477亿元，同比增长9.5%。

▲2014-2019年中国工业气体市场规模特种气体按其应用可分为电子特种气体、医疗气体、标准气体、激光气体、食品气体、电光源气体等，广泛应用于电子半导体、化工、医疗、环保、高端装备制造等领域，2018年中国特种气体下游各细分领域占比情况如下：电子半导体使用占比约为41%，化工气体使用占比约为39%。
