施工技术交底书编号: 009交底编号009(共3页,含附件1页)一、交底范围新建工程桥梁墩身预埋钢筋、综合接地钢筋技术交底二、交底内容2.1.墩身预埋钢筋墩身主筋应“向上伸入托盘,向下伸入承台基础”,其中伸入承台基础的墩身主筋(以下简称墩身预埋钢筋),应在承台施工时进行预埋。
墩身预埋钢筋设置要求如下:(1)墩身预埋钢筋向下伸入承台的长度,图纸无特殊要求时,按不小于1m控制;(2)墩身钢筋接头必须分散布置,且同一区段上钢筋接头截面面积不得大于钢筋总截面面积的25%;(3)钢筋接头避免设置在基顶(承台顶面)以上3m范围内。
(4)墩身预埋钢筋净混凝土保护层按5cm控制,允许误差(0,10)mm。
本项目墩身预埋钢筋施工,墩身预埋钢筋外露承台顶面高度按照“3m、4m、5m、6m”序列顺序进行控制(钢筋下料时长度应加1m),如下图。

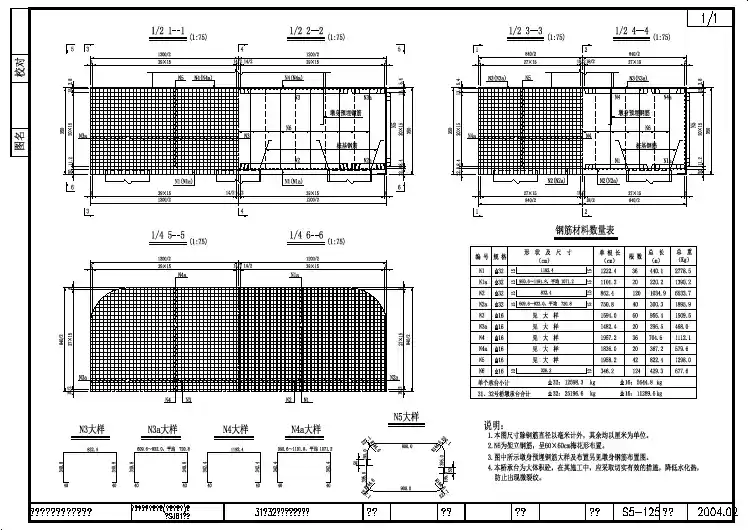

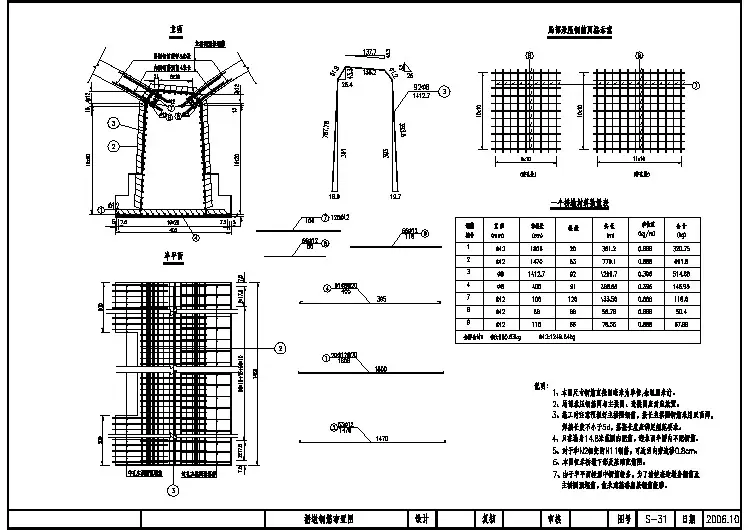

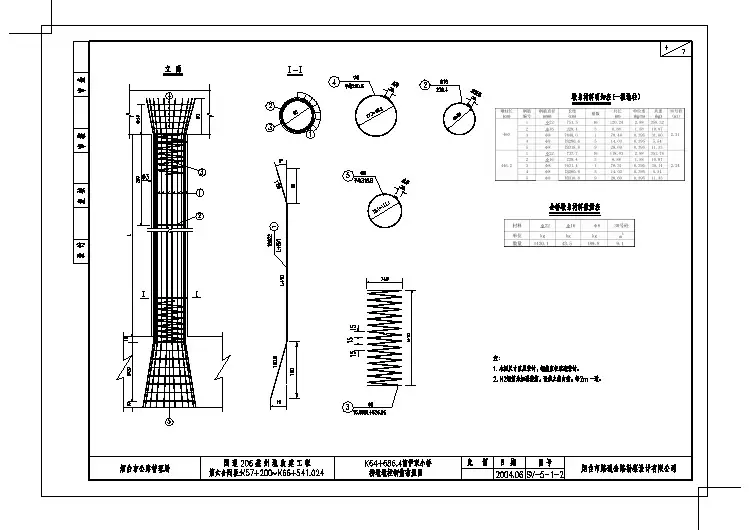

墩身预埋钢筋布置示意图2.2.墩身综合接地钢筋2.2.1.综合接地钢筋设置原则(1)当墩身主筋大于等于Φ16mm时,直接利用墩身主筋做为接地钢筋;当墩身主筋小于Φ16mm时,接地钢筋应采用HPB300Φ16mm钢筋进行替代。
(2)综合接地钢筋与承台钢筋、桩基钢筋采用HPB300Φ16 L型钢筋搭接焊接,接地钢筋在搭接接长时,单面焊搭接长度不小于100mm,双面焊搭接长度不小于55mm。
(3)综合接地钢筋设置位置按照《铁路综合接地系统》图号:通号(2016)9301-09(附件1)进行施工。
1)双线简支梁墩经查阅《圆端形实体桥墩》图号:通桥(2017)4301-I,墩身接地钢筋设置在桥墩大里程方向,自墩身中线向左右两侧各85cm位置。
2) 单线线简支梁墩经查阅《单线圆端形实体桥墩》图号:通桥(2017)4311-I,墩身接地钢筋设置在桥墩大里程方向,自墩身中线向左右两侧各50cm位置。
2.2.2.综合接地钢筋标识在墩身接地钢筋高于承台顶面1m处涂刷油漆标识,标识长度10cm。
为便于夜间施工辨识,油漆宜选择黄色。
