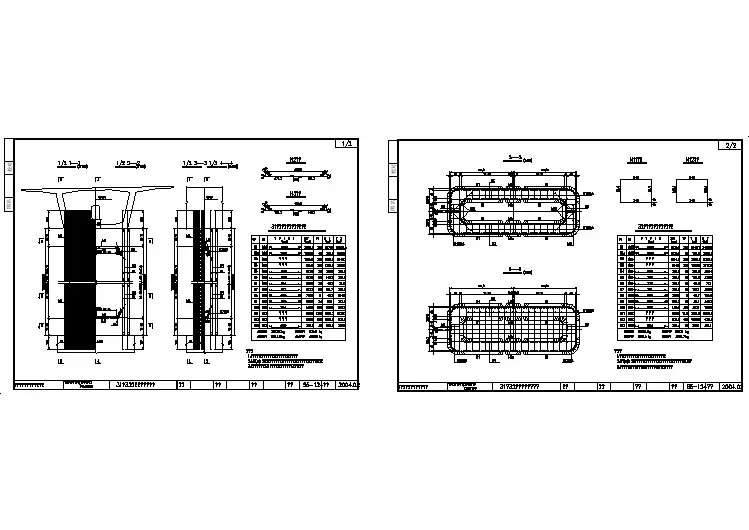

31-32号桥墩桩基钢筋图

.铁路桥墩桩基础设计学院：土木工程学院班级：姓名：学号：指导老师：基础工程课程设计任务书——铁路桥墩桩基础设计一、设计资料：1. 线路：双线、直线、坡度4‰、线间距5m，双块式无碴轨道及双侧1.7m宽人行道，其重量为44.4kN/m。

2. 桥跨：等跨L=31.1m无碴桥面单箱单室预应力混凝土梁，梁全长32.6m，梁端缝0.1m，梁高3m，梁宽13.4m，每孔梁重8530kN，简支箱梁支座中心距梁端距离0.75m，同一桥墩相邻梁支座间距1.6m。

轨底至梁底高度为3.7m，采用盆式橡胶支座，支座高0.173m，梁底至支座铰中心0.09m。

3. 建筑材料：支承垫石、顶帽、托盘采用C40钢筋混凝土，墩身采用C30混凝土，桩身采用C25混凝土。

4. 地质及地下水位情况：土层平均容重γ＝20kN/m3，土层平均内摩擦角ϕ=28°。

地下水位标高：＋30.5。

5. 标高：梁顶标高+54.483m，墩底＋33.31m。

6. 风力：ω＝800Pa (桥上有车)。

7. 桥墩尺寸：如图1。

二、设计荷载：1. 承台底外力合计：双线、纵向、二孔重载：N=18629.07kN H=341.5kN M= 4671.75kN双线、纵向、一孔重载：N 17534.94kN，H=341.5kN，M=4762.57kN.m2. 墩顶外力：双线、纵向、一孔重载：H=253.44 kN，M＝893.16 kN.m。

三、设计要求：1、选定桩的类型和施工方法，确定桩的材料、桩长、桩数及桩的排列。

2、检算下列项目（1）单桩承载力检算（双线、纵向、二孔重载）；（2）群桩承载力检算（双线、纵向、二孔重载）；（3）墩顶水平位移检算（双线、纵向、一孔重载）；（4）桩身截面配筋计算（双线、纵向、一孔重载）；（5）桩在土面处位移检算（双线、纵向、一孔重载）。

3、设计成果：（1）设计说明书和计算书一份（2）设计图纸（2号图，铅笔图）一张（3）电算结果四、附加说明：1、如布桩需要，可变更图1中承台尺寸；2、任务书中荷载系按图1尺寸进行计算的结果，如承台尺寸变更，应对其竖向荷载进行相应调整。

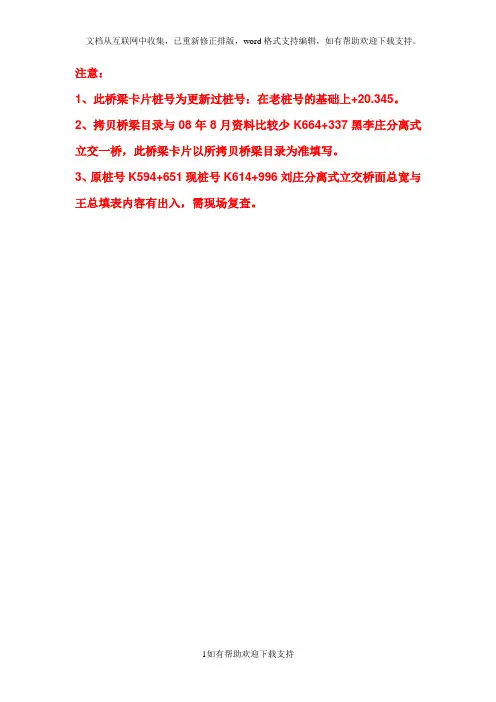

注意：1、此桥梁卡片桩号为更新过桩号：在老桩号的基础上+20.345。

2、拷贝桥梁目录与08年8月资料比较少K664+337黑李庄分离式立交一桥，此桥梁卡片以所拷贝桥梁目录为准填写。

3、原桩号K594+651现桩号K614+996刘庄分离式立交桥面总宽与王总填表内容有出入，需现场复查。
