桩基础的组成及构造
- 格式:ppt
- 大小:2.75 MB
- 文档页数:64
基础工程桩基础部分一、桩基设计桩基设计是整个桩基工程的基础,主要包括确定桩型、桩径、桩长、桩身截面形式等。
在设计过程中,需要考虑地质勘察报告、结构类型、荷载要求等因素,通过计算和分析,选择合适的桩基设计方案。
二、桩基施工桩基施工是整个桩基工程的关键环节,主要包括预制桩和灌注桩两种施工方法。
预制桩是将桩身在工厂预制后运输到施工现场进行安装,而灌注桩则是在施工现场进行混凝土浇筑。
在施工过程中,需要严格按照设计要求和施工规范进行操作,确保桩基的施工质量。
三、桩基检测桩基检测是确保桩基工程质量的必要手段,主要包括桩身质量检测和承载力检测。
通过检测桩身的完整性、混凝土强度等技术指标,以及进行静载试验和动力检测等试验,可以全面了解桩基的实际情况,确保其符合设计要求。
四、桩基维护桩基维护是保证桩基长期稳定的重要措施,主要包括日常维护和定期检测。
在日常维护中,需要定期对桩基进行检查、清理、保养等工作,确保其处于良好的工作状态。
在定期检测中,需要对桩基进行全面的检测和评估,及时发现和处理潜在问题。
五、桩基验收桩基验收是整个桩基工程的最后环节,主要是对完成的桩基工程进行质量评估和验收。
在验收过程中,需要检查施工记录、检测报告等相关资料,对桩基进行全面的检测和评估,确保其符合设计要求和施工规范。
同时,也需要对施工过程中的问题和处理情况进行总结和分析,为今后的桩基工程提供经验和借鉴。
六、桩基加固对于存在问题的桩基需要进行加固处理,以提高其承载力和稳定性。
加固方法有多种,如加大桩径、增加桩长、灌浆加固等。
根据具体情况选择合适的加固方法,并进行相应的设计和施工。
七、桩基技术管理在桩基工程中,技术管理是保证施工质量的重要手段。
要建立完善的技术管理体系,明确各级技术人员职责和工作程序;制定详细的技术管理规定和操作规程;加强技术培训和技术交流,提高技术人员的专业水平和工作能力。
通过技术管理,可以有效地控制施工质量,提高施工效率,降低施工成本。
桩基础的构造及分类、及常见桩基础施工技术关于桩基础,这些可谓是最基础最通用的知识,可是偏偏总也记不牢。
这篇文章包括了.桩基础的构造及分类、及常见桩基础施工技术,赶紧来复习一遍吧。

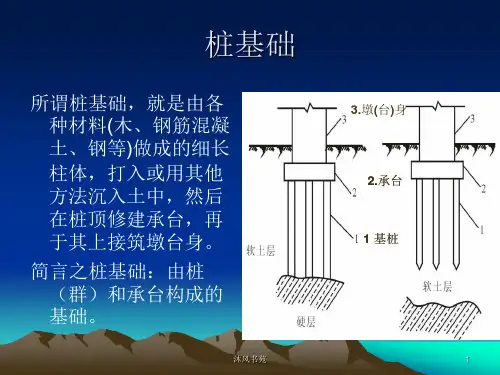

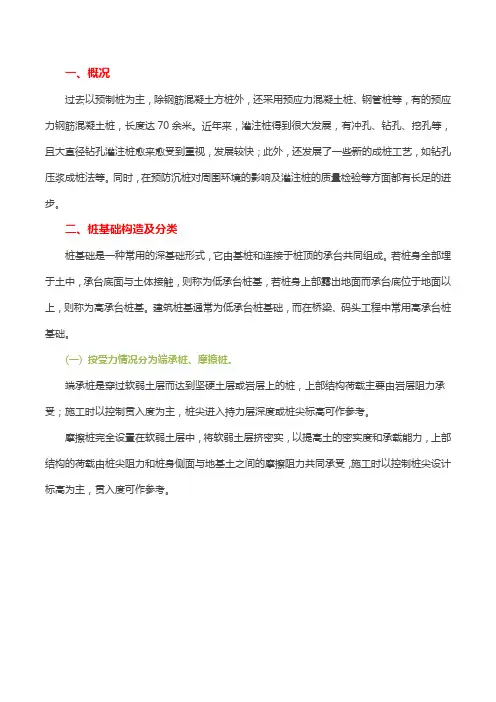

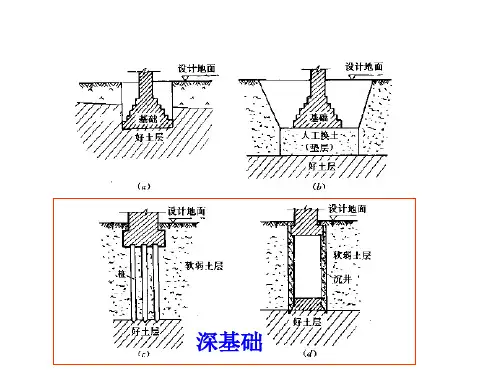

桩基础构造及分类桩基础是一种常用的深基础形式,它由基桩和连接于桩顶的承台共同组成。
若桩身全部埋于土中,承台底面与土体接触,则称为低承台桩基,若桩身上部露出地面而承台底位于地面以上,则称为高承台桩基。
建筑桩基通常为低承台桩基础,而在桥梁、码头工程中常用高承台桩基础。
一、按受力情况分为端承桩、摩擦桩端承桩是穿过软弱土层而达到坚硬土层或岩层上的桩,上部结构荷载主要由岩层阻力承受;施工时以控制贯入度为主,桩尖进入持力层深度或桩尖标高可作参考。
摩擦桩完全设置在软弱土层中,将软弱土层挤密实,以提高土的密实度和承载能力,上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受,施工时以控制桩尖设计标高为主,贯入度可作参考。
二、按挤土状况分为非挤土桩、部分挤土桩和挤土桩沉管法、爆扩法施工的灌注桩、打入(或静压)的实心混凝土预制桩、闭口钢管桩或混凝上管桩属于挤土桩。
冲击成孔法、钻孔压注法施工的灌注桩、预钻孔打入式预制桩、混凝土(预应力混凝土)管桩、H型钢桩、敞口钢管桩等属于部分挤土桩。
干作业法、泥浆护壁法、套管护壁法施工的灌注桩属非挤土桩。
三、按施工方法分为预制桩、灌注桩预制桩是在工厂或施工现场制成的各种形式的桩,用沉桩设备将桩打入、压入或振入土中,或有的用高压水冲沉入土中。
根据沉入土中的方法,可分打入桩(锤击沉桩)、水冲沉桩、振动沉桩和静力压桩等;灌注桩是在施工现场的桩位上用机械或人工成孔,放入钢筋骨架,然后在孔内灌注混凝土而成。
根据成孔方法的不同分为挖孔、钻孔、冲孔灌注桩,套管成孔灌注桩(沉管灌注桩)及爆扩成孔灌注桩等。
预制桩施工方法预制桩包括混凝土预制桩、钢桩两种。
混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混凝土空心管桩。
第7章--桩基础第7章桩基础桩基础由设置于土中的基桩和承接结构荷载的承台共同组成如图7-1所示,根据承台的位置高底,可分为低承台桩基础和高承台桩基础两种。
若桩身全部埋入土中,承台底面土体接触则称为高承台桩基础;若桩身上部露出地面面承台底面位于地面以上则称为高承台桩基础。
由于承台位置的不同,两种桩基础中基桩的力、变形情况也不一样,因而其设计方法也不相同。
建筑物桩基础通常为低承台桩基础,而码头、桥梁等构筑物经常采用高承台桩基础。
基桩是指群桩基础中的单桩,群桩基础是由两根以上基桩组成的桩基础;单桩基础是采用一根桩(通常为大直径桩)承受和传递上部结构(通常为柱)荷载的独立基础。
桩基础的功能及适用条件1、桩基础的功能桩基础的主要功能是将上部结构的荷载传至地下较深的密实或低压缩性的土层中,以满足承载力和沉降的要求。
桩基础也可用来承受上拔力、水平力,或承受垂直、水平、上拔荷载的共同作用以及机器产生的振动和动力作用等。
2、适用条件桩基础的适用条件主要根据场地的工程地质条件、设计方案的技术经济比较以及施工条件而定。
与其它深基础相比,桩基础的适用范围最广,一般来说,在下列情况下可考虑选用桩基础方案:(1)高、重建筑物下的浅层地基土承载力与变形不能满足要求时;(2)地基软弱,而采用地基加固措施在技术上不可行或经济上不合理时,或地基土性特殊,如液化土、湿陷性黄土、膨胀土、季节性冻土等特殊土时;(3)除了存在较大的垂直荷载外,还有较大的偏心荷载、水平荷载、动力荷载及周期性荷载作用时;(4)上部结构对基础的不均匀沉降相当敏感,或建筑物受相邻建筑或大面积地面荷载的影响时;(5)对精密或大型的设备基础需要减少基础振幅,减弱基础振动对结构的影响,或应控制基础沉降和沉降速率时;(6)地下水位很高,采用其它基础形式施工困难,或位于水中的构筑物基础,如桥梁、码头、采油钻井平台等;(7)需要长期保存、具有重要历史意义的建筑物。
7-1桩基础的类型根据桩的不同分类标准,桩基础有不同的分类。
桩基础的六大类型
1、基础墩:是混凝土或砖块组成的桩基。
2、基础桩:由钢筋混凝土筒桩、钢粉桩、钢桩或木桩组成的桩基。
3、桩 20eb3 基础:在岩土中伸入基础层的桩,然后用混凝土浇筑桩身,形成一个完整的结构。
4、桩 - 桩基础:把桩沿墙体两侧均匀放置,桩口之间用混凝土填充连接,形成桩基础。
5、泵注桩基础:在岩土中液压进桩,然后砂浆泵注,用混凝土浇筑桩身,形成桩基础构造。
6、板 30eb3 基础:在岩土表面用钢质内衬装饰把板材坚固的固定起来,用混凝土浇筑形成板式基础构造。
