（产品管理）LWQ系列气体涡轮流量计产品说明书-无纸记录仪有纸记录□燃气计量专用仪表□油气回收系统专用仪表□始动流量低，可达0.5m3/h，适合贸易结算□高精确度，壹般可达±1.5%R、±1.0%R□重复性好，短期重复性可达0.05%-0.2%□温度、压力实时补偿，直接显示标准状态下流量概述——————————————LWQ型气体涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新壹代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。
仪表价格低廉，集成度高，体积小巧，特别适用于和二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
产品特点——————————————·优质合金涡轮，具有更高的稳流和耐腐蚀作用·进口优质专用轴承，使用寿命长·计量室和通气室隔绝，保证了仪表的安全性·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65技术参数——————————————2.测量范围及工作压力公称通径型号标准量扩展耐压安装方式DN25 LWQ-25□——W3 0.5-4 4.0 法兰（螺纹）——W4 0.7-7 4.0——W5 1.5-15 4.0S1 3-30 W1 1.5-30 4.0S2 4-40 W2 2-40 4.0DN40 LWQ-40□S1 5-50 W1 2.5-50 4.0 法兰（螺纹）S2 8-80 W2 4-80 4.0DN50 LWQ-50□S1 10-100 W1 5-100 4.0 法兰S2 15-150 W2 8-150 4.0 法兰DN65 LWQ-65□S 15-200 W 10-200 1.6 法兰DN80 LWQ-80□S 15-300 W1 10-300 1.6 法兰W2 15-350 1.6 法兰DN100 LWQ-100□S 20-400 W1 15-400 1.6 法兰W2 20-500 1.6 法兰DN125 LWQ-125□S 20-800 W1 18-800 1.6 法兰W2 20-900 1.6 法兰DN150 LWQ-150□S 50-1000 W1 25-1000 1.6 法兰W2 50-1200 1.6 法兰DN200 LWQ-200□S 150-2000 W 80-2500 1.6 法兰DN250 LWQ-250□S 200-3000 W 150-3500 1.6 法兰DN300 LWQ-300□S 250-4000 W 200-4000 1.6 法兰仪表分类——————————————1．按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：□气体涡轮流量传感器/变送器□智能壹体化气体涡轮流量计□智能温压补偿壹体化气体涡轮流量计2．功能说明■气体涡轮流量传感器/变送器该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。
LWGQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优批设计综合了气体力学、流体力学、电磁学等理论而自行开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表具有出色的低压和高压计量性能。
多种信号输出方式以及对流体扰动低敏感性广泛使用于天然气煤制气、液化气、轻烃气体得计量。

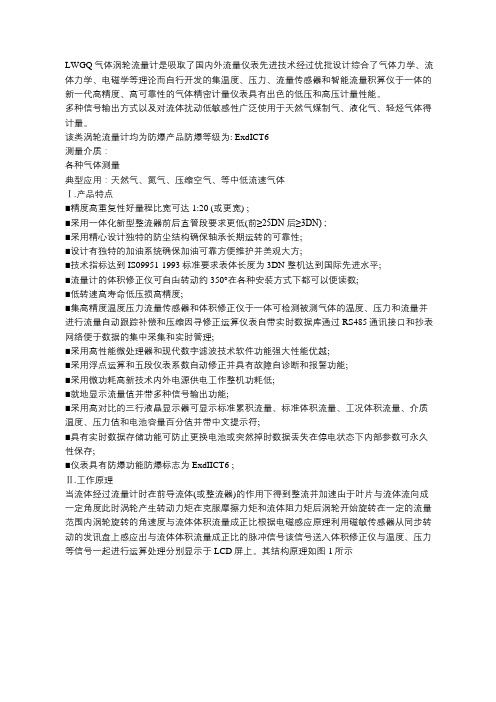

该类涡轮流量计均为防爆产品防爆等级为: ExdICT6测量介质：各种气体测量典型应用：天然气、氮气、压缩空气、等中低流速气体Ⅰ.产品特点■精度高重复性好量程比宽可达1:20 (或更宽) ;■采用一体化新型整流器前后直管段要求更低(前≥25DN 后≥3DN) ;■采用精心设计独特的防尘结构确保轴承长期运转的可靠性;■设计有独特的加油系统确保加油可靠方便维护并美观大方;■技术指标达到IS09951-1993标准要求表体长度为3DN 整机达到国际先进水平;■流量计的体积修正仪可自由转动约350°在各种安装方式下都可以便读数;■低转速高寿命低压损高精度;■集高精度温度压力流量传感器和体积修正仪于一体可检测被测气体的温度、压力和流量并进行流量自动跟踪补偿和压缩因寻修正运算仪表自带实时数据库通过RS485通讯接口和抄表网络便于数据的集中采集和实时管理;■采用高性能微处理器和现代数字滤波技术软件功能强大性能优越;■采用浮点运算和五段仪表系数自动修正并具有故障自诊断和报警功能;■采用微功耗高新技术内外电源供电工作整机功耗低;■就地显示流量值并带多种信号输出功能;■采用高对比的三行液晶显示器可显示标准累积流量、标准体积流量、工况体积流量、介质温度、压力值和电池容量百分值并带中文提示符;■具有实时数据存储功能可防止更换电池或突然掉时数据丢失在停电状态下内部参数可永久性保存;■仪表具有防爆功能防爆标志为ExdIICT6 ;Ⅱ.工作原理当流体经过流量计时在前导流体(或整流器)的作用下得到整流并加速由于叶片与流体流向成一定角度此时涡轮产生转动力矩在克服摩擦力矩和流体阻力矩后涡轮开始旋转在一定的流量范围内涡轮旋转的角速度与流体体积流量成正比根据电磁感应原理利用磁敏传感器从同步转动的发讯盘上感应出与流体体积流量成正比的脉冲信号该信号送入体积修正仪与温度、压力等信号一起进行运算处理分别显示于LCD屏上。
LLQ系列气体罗茨流量计应用领域：餐饮、宾馆等行业的燃气商业核算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量，也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准流量计。
一、概述智能气体腰轮（罗茨）流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精确计量流经封闭管道的气体总量。
流量计基型由罗茨流量传感和流量积算仪（二次表）两部分组成。
该流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。
本流量计执行中华人民共和国机械行业标准JB/T7385-94《气体腰轮流量计》和本厂企业标准Q/ZCY 05-2002 《LLQ型气体罗茨流量计》。
二、产品特点■精确度高，重复性好。
内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。
■流量计前后不需要直管段，可以安装在环境狭窄的场合。
■始动流量小，量程比宽，适合于计量符合变动大的气体流量。
■计量精确度不受压力和流量变化的影响，性能稳定，寿命长。
■通用性好，所有罗茨流量传感器均可使用通用的附件。
■配置RS-485通讯接口和IC卡专用信号集中器配套，并可通过GPRS/CDMA、internet、电话网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。
■电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。
■采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。
■采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。
■采用微功耗高新技术，内、外电源供电工作，整机功耗低，仅凭一节2#3.6VDC锂电池供电，可连续工作五年以上。
■就地显示流量值，并带多种信号输出功能。
■采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。
LWQ气体涡轮流量计概述：RH-LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻炔气等气体的计量。
产品特点：·优质铝合金轮，具有更高的稳流和耐腐蚀作用·进口优质专用轴承，使用寿命长·计量室与通气室隔绝，保证了仪表的安全性·可测量被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值·流量范围宽（Qmax/Qmin≥20：1），重复性好，精度高（可达0.5级），压力损失小，始动流量低，可达0.6m³/h·智能化仪表系数多点非线性修正·内置式压力、温度传感器，安全性能高、结构紧凑、外型美观·仪表具有防爆及防护功能，防爆标志为ExdⅡBT4、ExiaⅡCT4,防护等级为IP65·系统低功耗工作，一节3.2V10AH锂电池可持续使用3年以上·仪表系数、累计流量值掉电10年不丢技术性能：1 执行标准GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》2 精度等级1.0级：Qmax-0.2max ±1.0% 0.2 Qmax-min ±2.0%1.5级：Qmax-0.2max ±1.5% 0.2 Qmax-min ±3.0%4 使用条件4.1 标准状态条件：P=101.325kPa T=293.15k 4.2 使用条件：a.环境温度：-25～+80℃b.介质温度：-20～+60℃c.相对湿度：5～95%d.大气压力：86kPa～106Kpa5 电气性能指标5.1 工作电源a.内仪表电源：1节3.6VDC锂电池，电池电压在3.1～3.6V时均可正常工作；b.内GPRS电源：1节6.6VDC锂电池，电池电压在5.0～6.6V时均可正常工作；c.外供电源：+24VDC±15%，纹波≤±5%，适用于4～20mA输出，脉冲输出，RS-485等；d.外供电(太阳能)GPRS电源：+5VDC～+7VDC。

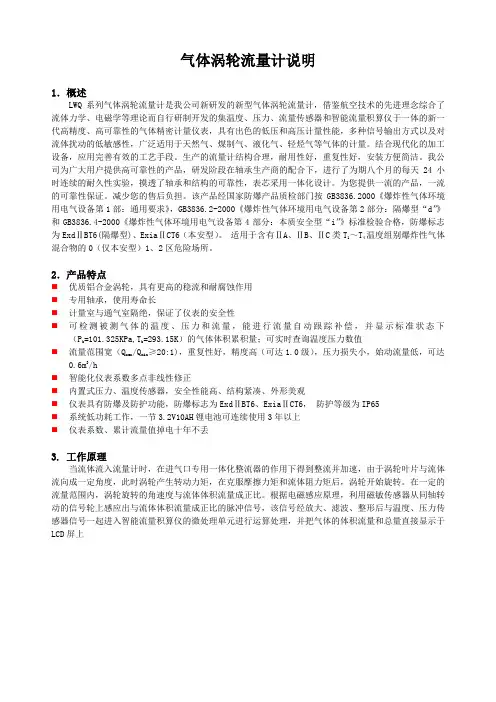

气体涡轮流量计说明1．概述LWQ系列气体涡轮流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
