LWGY系列涡轮流量计选型说明书

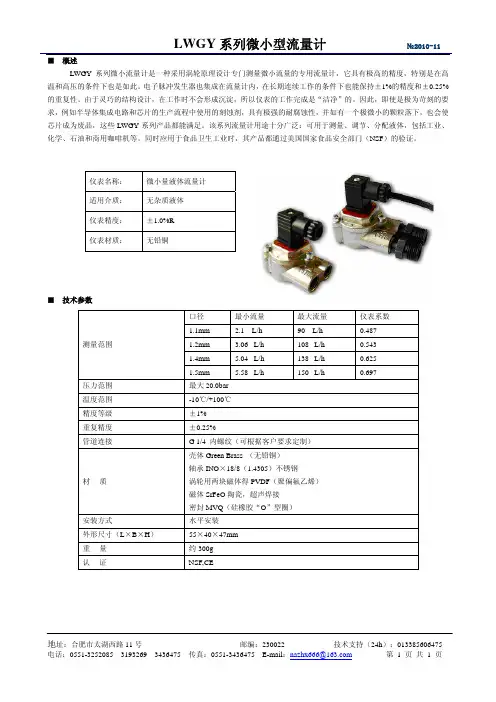

LWGY系列微小型流量计№2010-11■ 概述LWGY系列微小流量计是一种采用涡轮原理设计专门测量微小流量的专用流量计，它具有极高的精度，特别是在高温和高压的条件下也是如此。

电子脉冲发生器也集成在流量计内，在长期连续工作的条件下也能保持±1%的精度和±0.25%的重复性。

由于灵巧的结构设计，在工作时不会形成沉淀，所以仪表的工作完成是“洁净”的。

因此，即使是极为苛刻的要求，例如半导体集成电路和芯片的生产流程中使用的刻蚀剂，具有极强的耐腐蚀性，并如有一个极微小的颗粒落下，也会使芯片成为废品，这些LWGY系列产品都能满足。

该系列流量计用途十分广泛：可用于测量、调节、分配液体，包括工业、化学、石油和商用咖啡机等。

同时应用于食品卫生工业时，其产品都通过美国国家食品安全部门（NSF）的验证。

仪表名称：微小量液体流量计适用介质：无杂质液体仪表精度：±1.0%R仪表材质：无铅铜■ 技术参数口径最小流量最大流量仪表系数1.1mm2.1 L/h 90 L/h 0.4871.2mm 3.06 L/h 108 L/h 0.5431.4mm 5.04 L/h 138 L/h 0.625 测量范围1.5mm 5.58 L/h 150 L/h 0.697 压力范围最大20.0bar温度范围 -10℃/+100℃精度等级±1%重复精度±0.25%管道连接 G1/4内螺纹（可根据客户要求定制）材质壳体Green Brass （无铅铜）轴承INO×18/8（1.4305）不锈钢涡轮用两块磁体得PVDF（聚偏氟乙烯）磁体SrFeO陶瓷，超声焊接密封MVQ（硅橡胶“O”型圈）安装方式水平安装外形尺寸（L×B×H） 55×40×47mm 重量约300g认证NSF,CE■ 概述LWGYA 型涡轮流量计是由LWGY 基本型涡轮流量传感器和电子计数器组成，可以现场使用，同时输出脉冲信号或4～20mA 电流信号，适合于与显示仪、工控机、DCS 等计算机控制系统配合使用。

LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计）（LWGYC型涡轮流量计）使用说明书目录一、概述 02二、LWGY基本型涡轮流量传感器02三、LWGYA型涡轮流量变送器07四、LWGYB型涡轮流量计08五、LWGYC型涡轮流量计09六、LWGYD型涡轮流量计09七、维修和常见故障 22八、运输、贮存 22九、开箱注意事项 22十、订货须知23一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。

广泛用于石油、化工、冶金、供水、制药、环保等行业。

传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度小于5×10-6m2/s的液体介质。

二、LWGY基本型涡轮流量传感器1．工作原理液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。

信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。

在一定流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：kf Q ⨯=3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数；每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。

◆叶轮材质：2Cr13；◆DN4-DN40口径螺纹连接传感器的最大工作压力为6.3Mpa；◆DN15-DN80口径法兰连接传感器的最大工作压力为2.5Mpa；◆DN100-DN200口径法兰连接传感器的最大工作压力为1.6Mpa；◆DN4—DN10口径的传感器带有前后直管段、过滤器（Y字型）；◆可测介质温度：-20～＋80℃；◆可测介质粘度：＜5×10-6m2/s；◆使用环境相对湿度：5%～90%；◆使用环境温度：-20～＋55℃。

LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kf Q ⨯=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

InstructionManual使用说明书L W G Y型涡轮流量传感器上海华脉实业有限公司Shanghai DragonV enture Industrial Co.,Ltd前言首先感谢您使用本公司的涡轮流量传感器。

LWGY型涡轮流量传感器出厂前，根据定单上的技术数据作过精确调整。

使用前请仔细通读本使用说明书，充分了解涡轮流量传感器的特性，掌握它的操作方法。

以确保正确使用，充分发挥其特性。

如有不明确之处请询问本仪表的销售代理或本公司营销人员。

本说明书中没有针对用户的不同特点做出叙述。

同时，在对流量计的技术参数、结构或部件做出修改时，只要这些修改不影响流量计的功能和操作，并非每次都会对本使用说明书做出相应的修订。

1.注意事项LWGY涡轮流量传感器在出厂前经过了全面检查，用户在接收时请检查其外观，确认在运输中未受损坏。

1.1 核对型号和规格流量计的型号和主要技术参数都标明在主体的铭牌上，请核对一下是否与订货时相同。

需要与本公司联系时，请务必说明铭牌上的型号和出厂编号。

1.2 运输和储藏注意事项流量计在运到使用地点时，请保持我公司发货时的包装状态，以免不慎损坏。

到达使用地后应及时安装，以防流量计受到意外损伤。

如需要放置较长时间，请遵守下列事项。

a)存放时，尽可能别打开包装b)存放处应具备以下条件：z具有防雨、防晒设施z不易受到机械振动或冲击z流量计应存放在温度为5℃～40℃，相对湿度不超过85%的通风且不含腐蚀性气体的室内。

注意：1. 流量计较重，作业时当心受伤。

2. 合格证上记录有流量计的重要参数——仪表常数，务必妥善保存。

2.概述本使用说明书叙述了涡轮流量计的技术性能、型号，以及安装、使用和维护。

LWGY型涡轮流量计为一种速度式流量计量仪表。

用于测量充满封闭管道，连续流动的液体体积流量。

LWGY型涡轮流量传感器与相应的流量显示仪表——XSJ系列流量积算仪配套使用，也可与LWGY/TBS型转换显示器等组合在一起构成一体型，用来测量并显示液体的瞬时流量和累积流量，且可输出电脉冲信号和/或标准电流信号，还具有失电数据保护功能。

LWGY型涡轮流量传感器使用说明书粤制00000402号●高品质涡轮，超出常规的量程范围●配套多种变送器，适用于不同应用要求●智能化处理，独具特色的仪表系数三点非线性修正湖北南控仪表科技有限公司HUBEI NONCON Instrument Technology Co., Ltd.一、概述LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti 、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m 2/s 的介质，对于粘度大于5×10-6m 2/s 的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、LWGY 基本型涡轮流量传感器1． 结构特征与工作原理(1) 结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

LWGY系列涡轮流量计使用说明书lnstruction Manual目录LWGY系列涡轮流量计说明书（1-14）一、概述 (2)二、产品特点 (2)三、工作原理 (2)四、主要技术参数………………………………………………3-4五、外形尺寸……………………………………………………4-6六、安装要求……………………………………………………6-7七、使用要求……………………………………………………7-8八、LWGYA型涡轮流量传感器介绍 (8)九、LWGYB型涡轮流量计介绍 (9)十、LWGYC型涡轮流量计介绍 (9)十一、LWGYD型涡轮流量变送器介绍..............................10-11 十二、LL-05型智能流量积算器操作说明........................12-14 十三、维修和常见故障 (15)十四、运输、储存 (15)十五、开箱注意事项 (16)十六、订货须知 (16)十七、使用期限 (16)插入式流量计说明书（15-27）一、概述 (17)二、产品特点 (18)三、原理及基本公式 (18)四、主要参数……………………………………………………18-20五、结构及各零件名称（B型）…………………………………20-23六、确定传感器仪表系数KDS的方法…………………………23-24七、维修 (24)八、配套显示仪表………………………………………………24-28九、一般故障及排除方法………………………………………28-30十、保修 (30)一、概述LWGY 涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

它具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。

与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

杭州美仪自动化有限公司杭州美仪自动化有限公司第5版液体涡轮流量计使用说明书U-SUP-LWGY-ZHCN5前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-S UP-LWGY-ZHCN5第五版2020年12月确定包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单产品包装内容注意事项望用户妥善保存“产品合格证”切勿丢失目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (2)1.3技术参数 (3)第二章结构与安装 (4)2.1结构 (4)2.2安装 (8)2.3涡轮流量计基本参数及安装尺寸 (9)第三章流量计使用与操作方法 (11)3.1脉冲输出涡轮流量传感器 (11)3.2带现场显示型涡轮流量计 (12)3.3两线制不带显示涡轮流量计 (18)第四章维护与检修 (20)4.1使用注意事项 (20)4.2流量计可能产生的故障及消除方法 (21)第五章质保及售后服务 (22)第六章通讯协议 (23)6.1标准依据 (23)6.2通讯模式 (23)6.3RTU传输模式 (23)6.4功能码定义 (23)6.5通讯示例 (25)第一章产品概述第一章产品概述1.1产品简介LWGY型涡轮流量计通过流量传感器与转换器连接，实现脉冲输出、电流输出、现场显示等多种功能。

流量计具有精度高，测量范围宽，寿命长，操作维护简单等特点，可以广泛应用于食品、医药、石油化工、冶金、造纸等行业，是流量计量的理想仪表。

用说明书●高品质涡轮，超出常规的量程范围●配套多种变送器，适用于不同应用要求●智能化处理，独具特色的仪表系数三点非线性修正一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、LWGY基本型涡轮流量传感器1．结构特征与工作原理（1）结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

（2）工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kfQ ⨯=3600 式中：f ——脉冲频率[Hz]k ——传感器的仪表系数[1/m 3]，由校验单给出。

LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kf Q ⨯=6.3Q——流体的瞬时流量（工作状态下）[m3/h]；3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

一、概述LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmⅡT6)，可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有定幅度的连续的矩形脉冲波，可：远传至显示仪表，显示出流体的瞬时流量或总量。

在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k式中：f一脉冲频率[Hz]；k一传感器的仪表系数[1/m3]，由校验单给出；Q一流体的瞬时流量(工作状态下)[m3／h]；3600一换算系数（已实际出厂为准）。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、产品特点1.高精确度，一般可达±1％R、±0 5％R；2.重复性好，短期重复性可达0.05％～0.2％，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；3.输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；4.液体涡轮流量计范围度宽，中大口径可达1：15，小口径为1：10；5.结构紧凑轻巧，安装维护方便，流通能力大；6.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；7.液体涡轮流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计）（LWGYC型涡轮流量计）使用说明书目录一、概述 02二、LWGY基本型涡轮流量传感器02三、LWGYA型涡轮流量变送器07四、LWGYB型涡轮流量计08五、LWGYC型涡轮流量计09六、LWGYD型涡轮流量计09七、维修和常见故障 22八、运输、贮存 22九、开箱注意事项 22十、订货须知23一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。

广泛用于石油、化工、冶金、供水、制药、环保等行业。

传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度小于5×10-6m2/s的液体介质。

二、LWGY基本型涡轮流量传感器1．工作原理液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。

信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。

在一定流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：kf Q ⨯=3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数；每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。

◆叶轮材质：2Cr13；◆DN4-DN40口径螺纹连接传感器的最大工作压力为6.3Mpa；◆DN15-DN80口径法兰连接传感器的最大工作压力为2.5Mpa；◆DN100-DN200口径法兰连接传感器的最大工作压力为1.6Mpa；◆DN4—DN10口径的传感器带有前后直管段、过滤器（Y字型）；◆可测介质温度：-20～＋80℃；◆可测介质粘度：＜5×10-6m2/s；◆使用环境相对湿度：5%～90%；◆使用环境温度：-20～＋55℃。

使用说明书京制××××××××LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kfQ ⨯=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

1.公称通径：（4～200）mm 基本参数见表一；2.介质温度：（-20～80）℃；分体型（－20～120）℃；3.环境温度：（-20～55）℃；4.准 确 度：±0.2%、±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V ±0.144V, 电流：≤10mA ；7.输出电压幅值：高电平≥8V ，低电平≤0.8V ；8.传输距离：传感器至显示仪表的距离可达1000m ；9.现场显示型供电电源：3.6V （锂电池供电，可连续使用3年以上）； 10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V ；4～20mA 两线制电流输出；传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。
