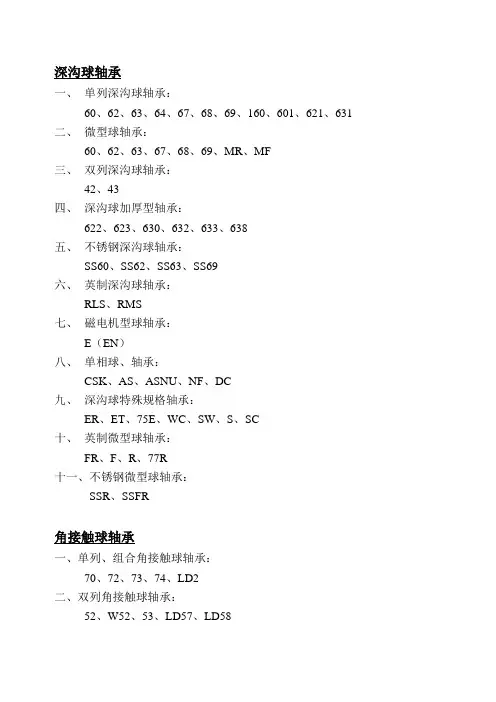

深沟球轴承一、单列深沟球轴承：60、62、63、64、67、68、69、160、601、621、631二、微型球轴承：60、62、63、67、68、69、MR、MF三、双列深沟球轴承：42、43四、深沟球加厚型轴承：622、623、630、632、633、638五、不锈钢深沟球轴承：SS60、SS62、SS63、SS69六、英制深沟球轴承：RLS、RMS七、磁电机型球轴承：E（EN）八、单相球、轴承：CSK、AS、ASNU、NF、DC九、深沟球特殊规格轴承：ER、ET、75E、WC、SW、S、SC十、英制微型球轴承：FR、F、R、77R十一、不锈钢微型球轴承：SSR、SSFR角接触球轴承一、单列、组合角接触球轴承：70、72、73、74、LD2二、双列角接触球轴承：52、W52、53、LD57、LD58自动调心球轴承10、12、13、22、23圆柱滚子轴承一、单列圆柱滚子轴承：N、NJ、NF、NU、NUP二、双列圆柱滚子轴承：NN30三、滑车轮用圆柱滚子轴承：E50、NR圆锥滚子轴承302、303、320、322、323、329、330、331、332自动调心滚子轴承213、222、223、230、231、232、239、240、241推力球轴承一、511、512、513、514、29、39二、英制推力球轴承：0—4 0—22三、小型推力球轴承：F2……F10推力自动调心滚子轴承292、293、294精密球螺杆轴承15TAB…… 55TAB汽车轴承一、冷气机轴承：30BG…… 45BG二、离合器轴承：35TRK、40TRK、45TNK…… 80TNK45TMK…… 55TMK三、车轮轴承：LM、H-LM、50SCRN、32BCR、33TRBC、35BCDS、35BVV、50KB、580R滚针轴承一、薄壳型针状轴承：TLA、TLAM、TA、TAM、BA、BHA二、单相衡压滚针轴承：HF、HFL、FCB三、针状保持型轴承：KT、KTV、KTW四、旋削型针状轴承：RNA、TAF、TR、BR、RNAF、RNAFW五、滚针内圈：IR、LRT、LRTZ、LRB六、滚子轴承：NAG49、TRU七、推力轴承：NTB、AS、AZ八、复合型针状轴承：NAX、NBX、NATA、NATB九、凸轮启动轴承CF、CR十、罗勒启动轴承：RNAST、NAST、NA、2RS、NART、NURT、CRY十一、球面滑动轴承：SB、GE、SBB、PB十二、杆端轴承：PHS、POS、PHSB、POSB十三、球状L型轴承：LHSA、LHS直线运动球轴承SDM、SDE、SDB、SDMF、ST、KH带座外球面向心球轴承一、外球面向心球轴承：UC、UK、UCK、UKX、KH、B、UR、UG、SER、CS 二、带立式座外球面向心球轴承：UP、UCP、UKP、UCPX、UKPX三、带窄立式座外球面向心球轴承：UCPA四、带高中心立式座外球面向心球轴承：UCPH五、带方形座外球面向心球轴承：UCF、UKF、UCFS六、带菱形外球面向心球轴承：UFL、UCFL、UKFL七、带凸台圆形座外球面向心球轴承：UCFC、UKFC、UCFCX八、带可调变形座外球面向心球轴承：UCFA、UCFK九、带滑轨座外球面向心球轴承：UCT、UKT十、带环形座外球面向心球轴承：UCC十一、悬挂型座外球面向心球轴承：UCECH滚动轴承用紧定套H2、H3、H23、H30、H31、HE2、HE3、HE23、HE30、HE31。

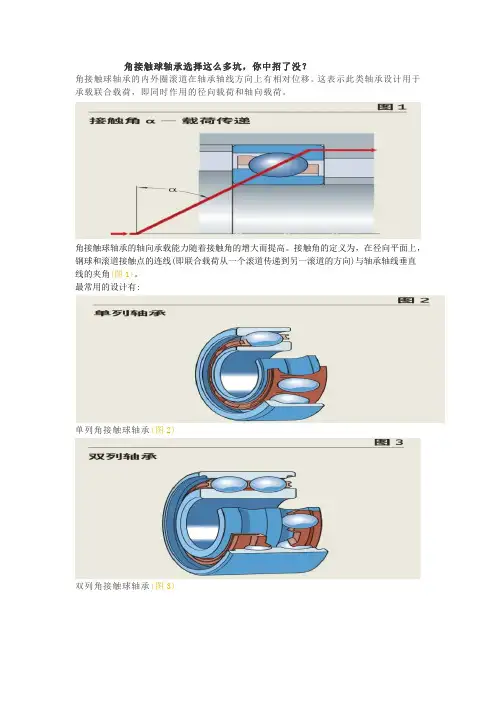

角接触球轴承选择这么多坑，你中招了没？角接触球轴承的内外圈滚道在轴承轴线方向上有相对位移。
这表示此类轴承设计用于承载联合载荷，即同时作用的径向载荷和轴向载荷。
角接触球轴承的轴向承载能力随着接触角的增大而提高。
接触角的定义为，在径向平面上，钢球和滚道接触点的连线(即联合载荷从一个滚道传递到另一滚道的方向)与轴承轴线垂直线的夹角(图1)。
最常用的设计有:单列角接触球轴承(图2)双列角接触球轴承(图3)四点接触球轴承(图4)其他角接触球轴承还包括:•超精密角接触球轴承→ /super-precision•薄壁角接触球轴承这种特定系列轴承具有极薄的套圈和固定的截面高度，与轴承尺寸无关。
其特点为质量轻、刚度大。
SKF薄壁轴承具有英制尺寸，可以选择开式或闭式轴承，并配有8个不同截面高度。
其中包括:- 单列角接触球轴承- 四点接触球轴承•轮彀轴承单元用于汽车工业的轮毂轴承单元(HBU)以双列角接触球轴承为基础。
它们为汽车工业在紧凑型轻量化设计、简化轴承安装和提高可靠性方面做出了相当可观的贡献•我们将根据需求提供有关这些产品的详细信息以及工业应用的变型。
轴承特性承载联合载荷- 单列轴承只承受单向轴向载荷- 双列和四点接触轴承可承受双向轴向载荷•高承载能力- 尺寸较小的挡肩使得单列轴承中可以装入较多数量的钢球，从而提高轴承的承载能力- 由于有两列钢球，双列轴承所含钢球数量增加，从而实现较高的承载能力- 四点接触球轴承包含的钢球数量多，从而实现较高的承载能力•良好的运行性能转速高、加速和减速快单列角接触球轴承•SKF单列角接触球轴承(图2)仅可承受单个方向.上的轴向载荷。
这种类型的轴承通常要和另外一个轴承配对使用。
此类轴承采用非分离式设计，轴承内外圈的两侧挡肩尺寸不同。
S K F标准产品种类•70B系列中部分尺寸的轴承•密封轴承:- 在系列72 B(E)中(15≤d≤55 mm)- 在系列73 B(E)中(12≤d≤50 mm)•72AC系列轴承，接触角为25°(15≤d≤70 mm)•73AC系列轴承，接触角为25°(17≤d≤70 mm)•部分大型号尺寸，且具有凸缘外圈(/go/17000-3-1)•SKF英制轴承(ALS和AMS系列，可访问/go/17000-3-1)•72B(E)和73B(E)系列轴承，且具有40°接触角基本设计轴承•轴承宽度和内外圈端面突出量为普通级公差•与SKFExplorer轴承相比具有不同的性能•用于每个位置上只有一个轴承的配置,不适合将其直接紧靠的配对安装通用配对轴承•专门设计为成组使用•内外圈宽度和端面突出量为精密公差•也可用在基本设计轴承中，替代单轴承配置，因为它们通常具有更高的精度和较高的承载能力与转速有25°和40°接触角可供选择如果两个轴承彼此紧靠安装，在不使用垫片或类似装置的情况下，则可实现预设的游隙或预紧或两个轴承之间载荷平均分布。

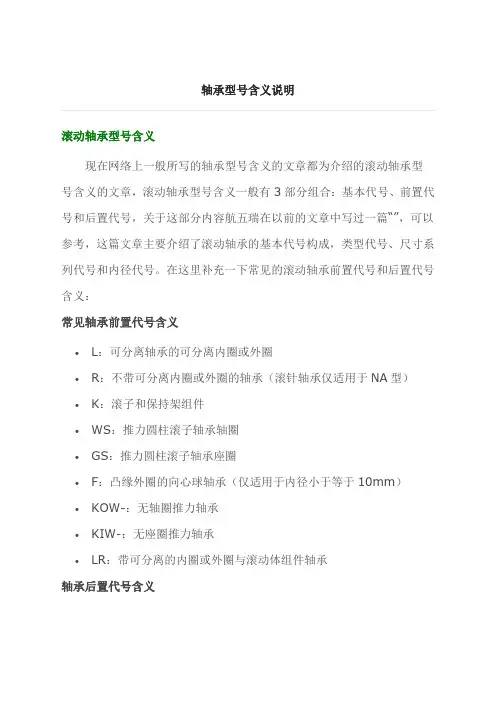

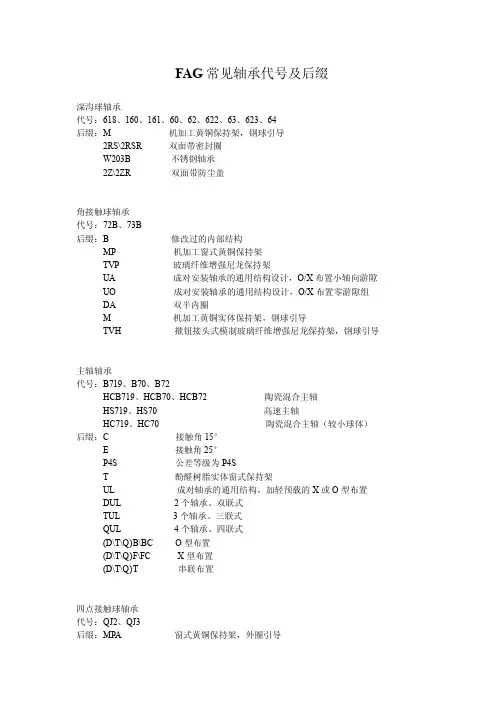

轴承型号含义说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。
在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承保持架代号含义，包括了保持架材料、结构等内容。
1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。
•Q：青铜实体保持架，用附加数字表示不同的材料。
•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。
•M：黄铜实体保持架。
•L：轻合金实体保持架，用附加数字表示不同的材料。
•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。
•TH：玻璃纤维增强酚醛树脂保持架（筐型）。
•TN：工程塑料模注保持架，用附加数字表示不同的材料。
•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。
•J：钢板冲压保持架，材料有变化时附加数字区别。
•Y：钢板冲压保持架，材料有变化时附加数字区别。
•SZ：保持架有弹簧丝或弹簧制造。
2，轴承保持架结构型式及表面处理•H：自锁兜孔保持架。
轴承类型代号：
0 双列角接触球轴承
1 调心球轴承
2 调心滚子轴承和推力调心滚子轴承
3 圆锥滚子轴承
4 双列深沟球轴承
5 推力球轴承
6 深沟球轴承
7 角接触球轴承
8 推力圆柱滚子轴承
N 圆柱滚子轴承（双列或多列用字母NN表示）
U 外球面球轴承
QJ 四点接触球轴承
尺寸系列代号：
尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。
通用轴承类型、尺寸系列代号、轴承代号表示方法
向心轴承、推力轴承尺寸系列表示方法
通用轴承类型代号表示法
注：代号前、后加字母或数字表示该类轴承结构不同。
滚动轴承代号采用国际通用字母! 数字混合编制。
通常由基本代号、前置代号、后置代号三部分组成。
基本代号表示轴承的基本类型、结构和尺寸；前后置代号是轴承在结构形状、尺寸、公差、技术要求有所改变时，在基本代号左右添加的补充代号。
轴承代号表示法见下表:
滚动轴承代号表示法
通用轴承内径代号表示法
轴承前置代号说明
一、内部结构代号说明
内部结构代号说明如下表所示。
内部结构代号说明
二、密封防尘及内外形状变化代号说明
密封防尘及内外形状变化代号说明见下表。
密封防尘及内外形状变化代号说明
有后置代号保持架说明见下表
有后置代号保持架说明
四、不编后置代号保持架说明
不编后置代号保持架说明见下表
不编后置代号保持架说明。
滚动轴承代号含义0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承（非分离型角接触球轴承分类：719超轻系列，70轻系列，72加强系列；在转速较高或径向安装空间较小时，应当选用719或70系列的轴承;对于重载荷，相对低速的场合，则72系列的轴承较为适合。
注：719系列特别适用于高刚度要求的场合，因为相对其内径而言，该类轴承包含滚珠数量最多，相对于外径而言，它能适应最大的轴径。
这两种特性对于系统的刚度特别重要，随着轴径的增大轴的刚度增加，随着滚珠数量的增多，轴承的刚度也在增高。
组合形式：DB<背靠背>，DF<面对面>，DT<串联>）8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承前置代号轴承的前置代号用于表示轴承的分部件，用字母表示，如用L表示可分离轴承的可分离套圈。
前置代号直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例：GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。
例：RNU207——不带内圈的NU207 轴承。
WS——推力圆柱滚子轴承轴圈。

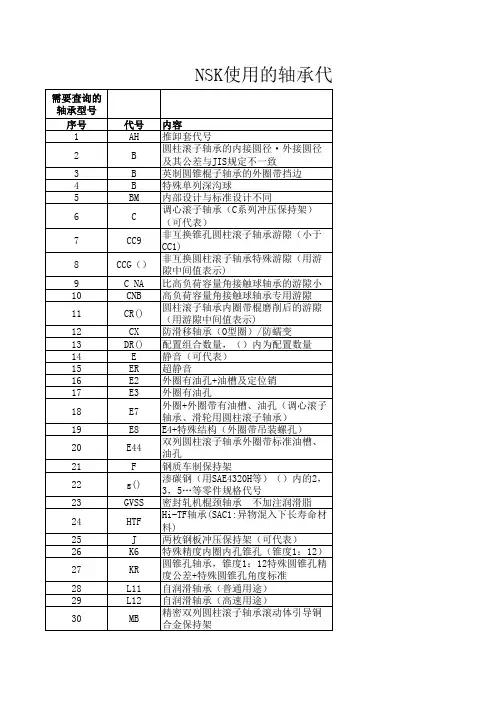

例：WS.81112.后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示，例: 角接触球轴承的接触角:7000C型(∝=15°)、7000AC型(∝=25°) 和7000B(∝=40°)。
该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。
滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。
在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承保持架代号含义，包括了保持架材料、结构等内容。
1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。
•Q：青铜实体保持架，用附加数字表示不同的材料。
•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。
•M：黄铜实体保持架。
•L：轻合金实体保持架，用附加数字表示不同的材料。
•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。
•TH：玻璃纤维增强酚醛树脂保持架（筐型）。
•TN：工程塑料模注保持架，用附加数字表示不同的材料。
•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。
•J：钢板冲压保持架，材料有变化时附加数字区别。
•Y：钢板冲压保持架，材料有变化时附加数字区别。
•SZ：保持架有弹簧丝或弹簧制造。
2，轴承保持架结构型式及表面处理•H：自锁兜孔保持架。
•W：焊接保持架。
•R：铆接保持架（用于大型轴承）。
•E：磷化处理保持架。
•D：碳氮渗保持架。
