单列角接触球轴承和双列角接触球轴承的说明范本

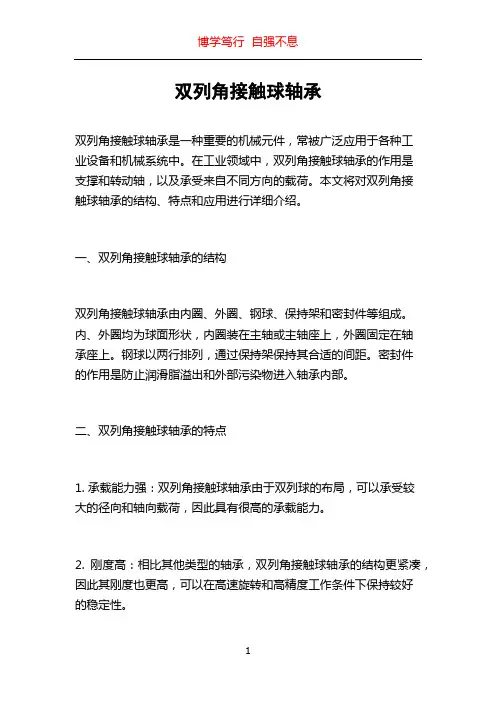

双列角接触球轴承双列角接触球轴承是一种重要的机械元件，常被广泛应用于各种工业设备和机械系统中。

在工业领域中，双列角接触球轴承的作用是支撑和转动轴，以及承受来自不同方向的载荷。

本文将对双列角接触球轴承的结构、特点和应用进行详细介绍。

一、双列角接触球轴承的结构双列角接触球轴承由内圈、外圈、钢球、保持架和密封件等组成。

内、外圈均为球面形状，内圈装在主轴或主轴座上，外圈固定在轴承座上。

钢球以两行排列，通过保持架保持其合适的间距。

密封件的作用是防止润滑脂溢出和外部污染物进入轴承内部。

二、双列角接触球轴承的特点1. 承载能力强：双列角接触球轴承由于双列球的布局，可以承受较大的径向和轴向载荷，因此具有很高的承载能力。

2. 刚度高：相比其他类型的轴承，双列角接触球轴承的结构更紧凑，因此其刚度也更高，可以在高速旋转和高精度工作条件下保持较好的稳定性。

3. 自调平衡：双列角接触球轴承的设计使其能够自动调整轴承和轴的偏斜，保持正常转动，减少摩擦和能量损失。

4. 适用范围广：双列角接触球轴承适用于多种场合，特别是需要同时承受径向和轴向负荷的机械系统，如机床主轴、冶金设备、挖掘机、高速胶印机等。

三、双列角接触球轴承的应用1. 机床主轴：机床主轴作为机械加工设备的核心部件，对轴承的要求非常高。

双列角接触球轴承由于其高刚度和承载能力强的特点，成为机床主轴的重要选择。

2. 冶金设备：冶金设备在高温、高压和高速工作环境下运转，对轴承的要求也非常严格。

双列角接触球轴承的稳定性和承载能力使得其在冶金设备中得到广泛应用。

3. 挖掘机：挖掘机是一种重型机械设备，需要承受较大的载荷和冲击力。

双列角接触球轴承的高承载能力和强大的耐磨性使得其成为挖掘机的理想选配。

4. 高速胶印机：高速胶印机要求工作平稳、高精度，对轴承的要求也很高。

双列角接触球轴承的高刚度和自调平衡特性使其在高速胶印机中得到广泛应用。

总的来说，双列角接触球轴承是一种非常重要的机械元件，具有承载能力强、刚度高、适用范围广等特点。

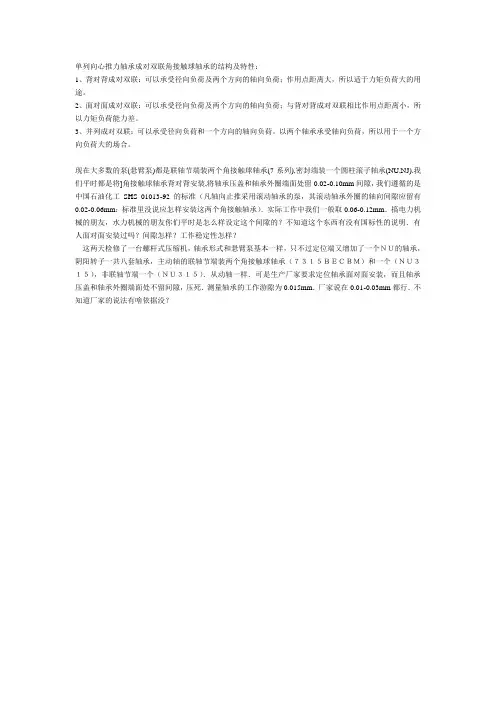

单列向心推力轴承成对双联角接触球轴承的结构及特性：
1、背对背成对双联：可以承受径向负荷及两个方向的轴向负荷；作用点距离大，所以适于力矩负荷大的用途。

2、面对面成对双联：可以承受径向负荷及两个方向的轴向负荷；与背对背成对双联相比作用点距离小，所以力矩负荷能力差。

3、并列成对双联：可以承受径向负荷和一个方向的轴向负荷。

以两个轴承承受轴向负荷，所以用于一个方向负荷大的场合。

现在大多数的泵(悬臂泵)都是联轴节端装两个角接触球轴承(7系列),密封端装一个圆柱滚子轴承(NU,NJ).我们平时都是将]角接触球轴承背对背安装,将轴承压盖和轴承外圈端面处留0.02-0.10mm间隙，我们遵循的是中国石油化工SHS 01013-92的标准（凡轴向止推采用滚动轴承的泵，其滚动轴承外圈的轴向间隙应留有0.02-0.06mm；标准里没说应怎样安装这两个角接触轴承）．实际工作中我们一般取0.06-0.12mm．搞电力机械的朋友，水力机械的朋友你们平时是怎么样设定这个间隙的？不知道这个东西有没有国标性的说明．有人面对面安装过吗？间隙怎样？工作稳定性怎样？
这两天检修了一台螺杆式压缩机，轴承形式和悬臂泵基本一样，只不过定位端又增加了一个ＮＵ的轴承，阴阳转子一共八套轴承，主动轴的联轴节端装两个角接触球轴承（７３１５ＢＥＣＢＭ）和一个（ＮＵ３１５），非联轴节端一个（ＮＵ３１５）．从动轴一样．可是生产厂家要求定位轴承面对面安装，而且轴承压盖和轴承外圈端面处不留间隙，压死．测量轴承的工作游隙为0.015mm．厂家说在0.01-0.03mm都行．不知道厂家的说法有啥依据没？。

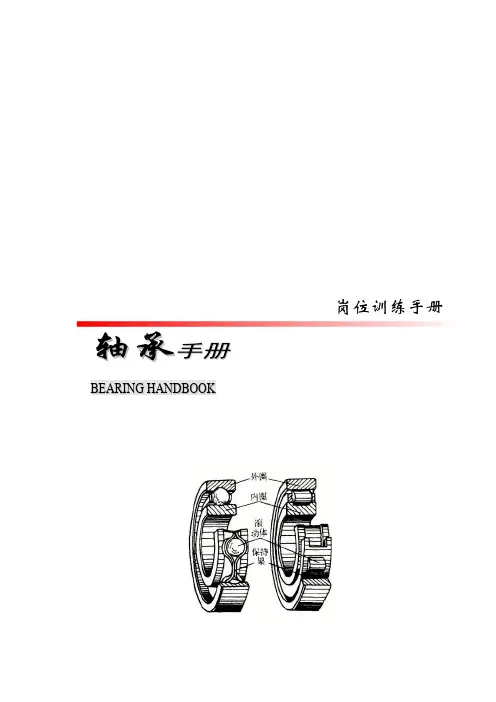

岗位训练手册轴承手册B E A R I N G H A N D B O O K目录第一章滚动轴承知识··············································································错误!未定义书签。

第一节滚动轴承分类和特性（GB/T-271-1997）······································错误!未定义书签。

一、滚动轴承构造类型分类····························································错误!未定义书签。

工作行为规范系列单列角接触球轴承和双列角接触球轴承的说明（标准、完整、实用、可修改）FS-QG-85640编号：单列角接触球轴承和双列角接触球轴承的说明Descripti on of sin gle row an gular con tact ball beari ngs and doublerow an gular con tact ball beari ngs说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

单列角接触球轴承和双列角接触球轴承摘要：实现超高速铳削途径的探讨何谓保险丝，其作用是什么？pro/e零件的精度修改豪克能焊接应力消除设备在西气东输工程上的应用Cyclone 专家系统MCB数控加工内容的选择高精切削加工刀柄技术和工具系统的选择三佳科技挤出模具八大新品技术即将面世数控机床的伺服系统性能探究台湾工具机厂喊涨获利将冲高数控车铳加工技术应用透视先进测量技术新趋势正确铳削直齿圆柱齿轮保证齿形正确的要点杂谈刨削类机床--拉削简介橡胶快速硫化技术R1-00自动加料翻斗操作规程数控电火花线切割在塑料模加工中的应用方法数控系统及加工中心常见故障问答数字示波器的使用模具制造业高速切削刀具系统接触轴承向载荷承受配置可以表示这种安装代号接触球轴承外圈内圈钢球保持组成承受径向载荷轴向载荷承受轴向载荷速度稳定地工作单列接触球轴承只能承受一个方向轴向载荷轴承承受径向载荷滚动载荷作用径向载荷作用不在同一径向平面产生内部轴向分力必须成对安装使用仁角接触球轴承70000型，由外圈、内圈、钢球、保持架组成。

可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，能在较高的速度下稳定地工作。

单列角接触球轴承只能承受一个方向的轴向载荷。

此类轴承在承受纯径向载荷时，由于滚动体载荷作用线与径向载荷作用线不在同一径向平面内，产生内部轴向分力，所以必须成对安装使用。

1.单列角接触球轴承单列角接触球轴承有以下几种结构形式：(1)分离型角接触球轴承这种轴承的代号为S70000,其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。

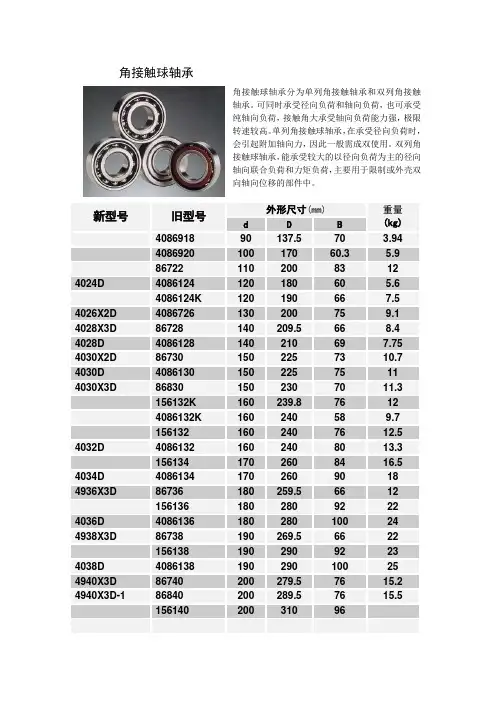

角接触球轴承1.角接触球轴承介绍：使用范围广，多用于空压机，水泵，高精密的机床主轴，汽车，发电机等，是可同时承受径向负荷和轴向负荷，能在较高的转速下工作的轴承。

其所很承受的负荷跟接触角度有关，接触角越大，轴向承载能力越高。

用在机床上的高精度的高速轴承通常取15度接触角，并且常常是两个或三个以上一起配对使用，接触角度有15°的(7000A)，25°的(7005AC)，30°的(720A)，40°的（7308BEP)，60°的（30TAC62B)等。

2.角接触球轴承的分类：单列角接触球轴承；双列角接触球轴承；配对使用的角接触球轴承，其中配对使用的包括有两列配对：DB背对背、DU自由配对、DF面对面、DT并列组合，此外还有三列组合跟四列组合的。

3.角接触球轴承用途：空压机轴承(单列)、电机(单列）、汽车轴承（双列）等。

常见SKF角接触球轴承型号：SKF7200BECBP轴承SKF 7316BEM轴承SKF 7301BEP轴承SKF7214BECBM轴承SKF 7200BEP 轴承SKF 7316BEP轴承SKF7302BECBP轴承SKF7214BECBP轴承SKF7200CD/P4A 轴承SKF7317BECBJ轴承SKF 7302BEP轴承SKF 7214BEP轴承SKF7201BECBP轴承SKF7317BECBM轴承SKF7303BECBP轴承SKF7214CD/P4A轴承SKF 7201BEP SKF SKF 7303BEP SKF轴承7317BECBP轴承轴承7215BECBJ轴承SKF7201CD/P4A 轴承SKF7317BECCM轴承SKF7304BECBM轴承SKF7215BECBM轴承SKF7202BECBP轴承SKF 7317BEM轴承SKF7304BECBP轴承SKF7215BECBP轴承SKF 7202BEP 轴承SKF 7317BEP轴承SKF 7304BEP轴承SKF 7215BEP轴承SKF7202CD/P4A 轴承SKF7318BECBJ轴承SKF7305BECBM轴承SKF7215CD/P4A轴承SKF7203BECBM轴承SKF7318BECBM轴承SKF7305BECBP轴承SKF7216BECBJ轴承SKF7203BECBP轴承SKF7318BECBP轴承SKF 7305BEP轴承SKF7216BECBM轴承SKF 7203BEP 轴承SKF 7318BEM轴承SKF7306BECBM轴承SKF7216BECBP轴承SKF7203CD/P4A 轴承SKF 7318BEP轴承SKF7306BECBP轴承SKF 7216BEP轴承SKF7204BECBM轴承SKF7319BECBM轴承SKF7306BEGBM轴承SKF7216CD/P4A轴承SKF7204BECBP轴承SKF7319BECBP轴承SKF 7306BEP轴承SKF7217BECBJ轴承SKF 7204BEP 轴承SKF 7319BEM轴承SKF7307BECBM轴承SKF7217BECBM轴承SKF7204CD/P4A 轴承SKF 7319BEP轴承SKF7307BECBP轴承SKF7217BECBP轴承SKF7205BECBM轴承SKF7320BECBM轴承SKF 7307BEP轴承SKF 7217BEP轴承SKF7205BECBP轴承SKF7320BECBP轴承SKF7308BECBJ轴承SKF7217CD/P4A轴承SKF SKF SKF SKF7205BEGCP轴承7320BECCM轴承7308BECBM轴承7218BECBJ轴承SKF 7205BEP 轴承SKF 7320BEM轴承SKF7308BECBP轴承SKF7218BECBM轴承SKF7205CD/P4A 轴承SKF 7320BEP轴承SKF7308BEGBM轴承SKF7218BECBP轴承SKF7206BECBM轴承SKF7321BECAM轴承SKF 7308BEP轴承SKF7218BECCM轴承SKF7206BECBP轴承SKF7321BECBM轴承SKF7309BECBJ轴承SKF7218BEGBF轴承SKF 7206BEP 轴承SKF7321BECBP轴承SKF7309BECBM轴承SKF 7218BEP轴承SKF7206CD/P4A 轴承SKF 7321BEP轴承SKF7309BECBP轴承SKF7218CD/P4A轴承SKF7207BECBM轴SKF7322BECBMSKF 7309BEP轴承SKF7219BECBM轴承轴承承SKF7207BECBP轴承SKF7322BECBP轴承SKF7310BECBJ轴承SKF7219BECBP轴承SKF 7207BEP 轴承SKF7322BECCM轴承SKF7310BECBM轴承SKF 7219BEP轴承SKF7207CD/P4A 轴承SKF7322BEGBM轴承SKF7310BECBP轴承SKF7219CD/P4A轴承SKF7208BECBJ轴承SKF 7322BEM轴承SKF 7310BEP轴承SKF7220BECBM轴承SKF7208BECBM轴承SKF 7322BEP轴承SKF7311BECBJ轴承SKF7220BECBP轴承SKF7208BECBP轴承SKF7324BCBM轴承SKF7311BECBM轴承SKF7220BECCM轴承SKF 7208BEM 轴承SKF7326BCBM轴承SKF7311BECBP轴承SKF 7220BEP轴承SKF 7208BEP 轴承SKF 7326BM轴承SKF7311BECCM轴承SKF7220CD/P4A轴承SKF7208CD/P4A 轴承SKF7328BCBM轴承SKF7311BEGBM轴承SKF7221BECBM轴承SKF7209BECBJ轴承SKF7330BCBM轴承SKF 7311BEP轴承SKF7221BECBP轴承SKF7209BECBM轴承SKF7332BCBM轴承SKF7312BECBJ轴承SKF 7221BEP轴承SKF7209BECBP轴承SKF7334BCBM轴承SKF7312BECBM轴承SKF7221CD/P4A轴承SKF 7209BEP 轴承SKF7336BCBM轴承SKF7312BECBP轴承SKF7222BECBM轴承SKF7209CD/P4A 轴承SKF7338BCBM轴承SKF7312BECCM轴承SKF7222BECBP轴承SKF SKF SKF SKF7210BECBJ轴承7340BCBM轴承7312BEGBM轴承7222BECCM轴承SKF7210BECBM轴承SKF7344BCBM轴承SKF 7312BEM轴承SKF7222BEGBF轴承SKF7210BECBP轴承SKF7348BCBM轴承SKF 7312BEP轴承SKF 7222BEM轴承SKF 7210BEP 轴承SKF7405BCBM轴承SKF7313BECBJ轴承SKF 7222BEP轴承SKF7210CD/P4A 轴承SKF 7405BM轴承SKF7313BECBM轴承SKF7222CD/P4A轴承SKF7211BECBJ轴承SKF7406BCBM轴承SKF7313BECBP轴承SKF 7224BCBM轴承SKF7211BECBM轴承SKF 7406BM轴承SKF7313BECCM轴承SKF 7224BM轴承SKF7211BECBP轴SKF7407BCBM轴SKF7313BEGBMSKF7224CD/P4A承承轴承轴承SKF 7211BEP 轴承SKF 7407BM轴承SKF 7313BEP轴承SKF 7226BCBM轴承SKF7211CD/P4A 轴承SKF7408BCBM轴承SKF7314BECBJ轴承SKF 7226BM轴承SKF7212BECBJ轴承SKF 7408BM轴承SKF7314BECBM轴承SKF 7228BCBM轴承SKF7212BECBM轴承SKF7409BCBM轴承SKF7314BECBP轴承SKF 7228BM轴承SKF7212BECBP轴承SKF7410BCBM轴承SKF 7314BEP轴承SKF 7230BCBM轴承SKF 7212BEP 轴承SKF 7410BM轴承SKF7315BECBJ轴承SKF 7232BCBM轴承SKF7212CD/P4A 轴承SKF7411BCBM轴承SKF7315BECBM轴承SKF 7234BCBM轴承SKF SKF 7411BM SKF SKF 7236BCAM7213BECBJ轴承轴承7315BECBP轴承轴承SKF7213BECBM轴承SKF7412BCBM轴承SKF 7315BEP轴承SKF 7236BCBM轴承SKF7213BECBP轴承SKF 7412BM轴承SKF7316BECBJ轴承SKF 7238BCBM轴承SKF 7213BEP 轴承SKF7413BCBM轴承SKF7316BECBM轴承SKF 7240BCBM轴承SKF7213CD/P4A 轴承SKF7414BCBM轴承SKF7316BECBP轴承SKF 7244BCBM轴承SKF7214BECBJ轴承SKF7415BCBM轴承SKF7316BECCM轴承SKF 7248BCBM轴承SKF 7280BM 轴承SKF 7415BM轴承SKF 7416M轴承SKF 7252BM轴承。

角接触球轴承角接触球轴承极限转速高，同同时承受径向载荷和轴向载荷，也可纯轴向载荷。

其承受轴向载荷的能力由接触角决定，并随接触角增大而增大。

单列角接触球轴承单列角接触球轴承能够承受径向和轴向载荷。

这类轴承虽然只能承受单向的轴向载荷，但可以与另一个承受反向载荷的轴承组合使用。

角接触球轴承是不能拆分的。

角接触球轴承适用于高转速，它的自动调心能力非常有限。

单列角接触球轴承基本类型72B和73B型FAG单列角接触球轴承的接触角为40°，因此它可以承受很大的轴向载荷。

公差：72B和73B型FAG单列角接触球轴承按普通公差制造（公差等级PN，无后缀）保持架大多数角接触轴承配备由玻璃纤维增前尼龙66制造的保持架（后缀TVP）。

这种保持架可在120℃以下温度稳定的场合工作。

如果轴承使用油润滑，那么润滑油中的添加剂可能会影响保持架的使用寿命，而且高温下，老化的油也会缩短保持架的寿命，因此，必须严格遵守换油周期。

使用机加工黄铜保持架的角接触球轴承油后缀MP。

允许转速合适的工作条件下，轴承的转速有可能高于参考转速，但不可能高于极限转速的数值。

在制定热允许转速时，应充分考虑特殊工作环境的影响。

如果角接触球轴承直接并排安装要采取特殊的措施以达到单个轴承的高转速。

热处理FAG角接触球轴承经热处理后可在不高于150℃的温度下工作。

外圈直径大于240mm的轴承可在不高于200℃的温度下工作。

如果采用尼龙保持架，轴承的允许工作温度要受保持架材料的限制。

通用结构通用结构的单列角接触球轴承常常成对使用，布置形式有：X型（面对面布置）、O 型（背对背布置）和T型（串联布置）。

还可以选择以下的调整类型：∙UA X和O型布置中轴向游隙减小∙UO X和O型布置中轴向游隙为零小轴向游隙和零轴向游隙是指在非安装状态下，紧配合会使成对安装轴承的轴向游隙减小，或预紧力增加。

订购通用结构轴承时，请您告知单个轴承的数量，而不是轴承对数和轴承组数。

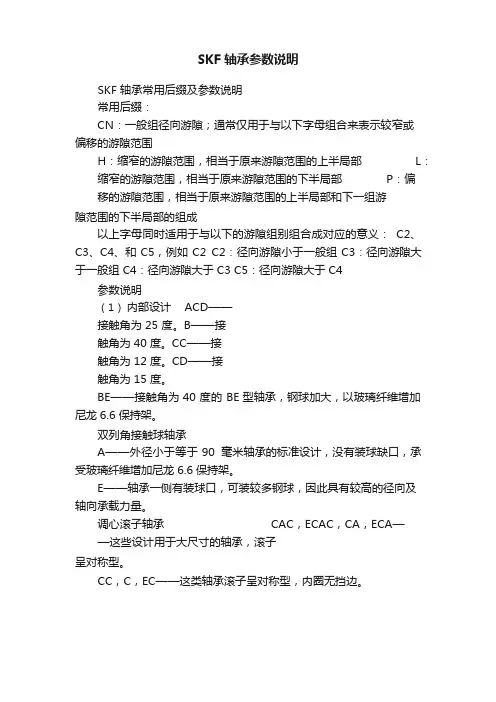

SKF 轴承参数说明SKF 轴承常用后缀及参数说明常用后缀：CN：一般组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半局部L：缩窄的游隙范围，相当于原来游隙范围的下半局部P：偏移的游隙范围，相当于原来游隙范围的上半局部和下一组游隙范围的下半局部的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和 C5，例如 C2 C2：径向游隙小于一般组 C3：径向游隙大于一般组 C4：径向游隙大于 C3 C5：径向游隙大于 C4参数说明（1）内部设计 ACD——接触角为 25 度。

B——接触角为 40 度。

CC——接触角为 12 度。

CD——接触角为 15 度。

BE——接触角为 40 度的 BE 型轴承，钢球加大，以玻璃纤维增加尼龙 6.6 保持架。

双列角接触球轴承A——外径小于等于 90 毫米轴承的标准设计，没有装球缺口，承受玻璃纤维增加尼龙 6.6 保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载力量。

调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是 SKF 公司承受最标准设计。

E 型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区分。

圆柱滚子轴承B——轴承承受外表经处理的滚子〔满装滚子轴承〕。

B4——轴承套圈外表及滚子外表均经处理〔满装滚子轴承〕。

EC——轴承内部几何外形经改进，有较高的承载力量，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意〔串联，面对面或背靠背〕配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小〔CA〕，正常〔CB〕，较大〔CC〕。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

角接触球轴承的分类及特点
角接触球轴承是一种常见的滚动轴承类型，它们设计用于支撑旋转轴上的径向和轴向负载，并具有一定的角接触能力。

根据不同的结构和特点，角接触球轴承可以分为以下几类：
1. 单向角接触球轴承：这种轴承只能承受来自一个方向的径向和轴向负载。

通常，它们在一对轴承中使用，一个承受径向负载，另一个承受轴向负载。

这种轴承的最常见类型是单列角接触球轴承。

2. 双向角接触球轴承：这种轴承能够同时承受来自两个方向的径向和轴向负载，因此它们在受到双向力的应用中非常有用。

双列角接触球轴承是一个常见的例子。

不论是单向还是双向角接触球轴承，它们都具有一些共同的特点：
高负载能力：角接触球轴承能够承受较高的轴向和径向负载，使它们适用于各种工业应用。

高刚性：这些轴承在运行时通常具有较高的刚性，有助于保持轴线的精确位置。

高速度：角接触球轴承通常适用于高速旋转应用，因为滚动元件之间的接触角度可以减小滚动阻力。

精密：这些轴承通常具有高度的制造精度，以确保运行时的稳定性和低噪音水平。

组合负载：角接触球轴承可以同时承受径向和轴向负载，因此在受到多向负载的应用中非常有用。

需要注意的是，角接触球轴承在运行中需要正确的润滑和维护，以确保其长期可靠性和寿命。

此外，选择适当型号和规格的角接触球轴承非常重要，以满足特定应用的要求。

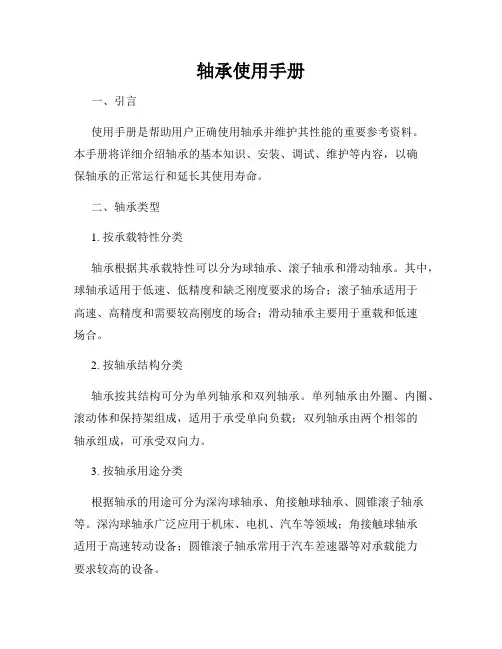

轴承使用手册一、引言使用手册是帮助用户正确使用轴承并维护其性能的重要参考资料。

本手册将详细介绍轴承的基本知识、安装、调试、维护等内容，以确保轴承的正常运行和延长其使用寿命。

二、轴承类型1. 按承载特性分类轴承根据其承载特性可以分为球轴承、滚子轴承和滑动轴承。

其中，球轴承适用于低速、低精度和缺乏刚度要求的场合；滚子轴承适用于高速、高精度和需要较高刚度的场合；滑动轴承主要用于重载和低速场合。

2. 按轴承结构分类轴承按其结构可分为单列轴承和双列轴承。

单列轴承由外圈、内圈、滚动体和保持架组成，适用于承受单向负载；双列轴承由两个相邻的轴承组成，可承受双向力。

3. 按轴承用途分类根据轴承的用途可分为深沟球轴承、角接触球轴承、圆锥滚子轴承等。

深沟球轴承广泛应用于机床、电机、汽车等领域；角接触球轴承适用于高速转动设备；圆锥滚子轴承常用于汽车差速器等对承载能力要求较高的设备。

三、轴承的安装与调试1. 安装前准备在安装轴承之前，需要先检查轴承的各个部件是否完好，并清洁工作环境和安装位置，确保无杂物、尘土等干扰因素。

2. 安装方法轴承的安装可以采用热装法、冷装法和冷热装法。

热装法通常适用于内圈安装，通过加热内圈使其膨胀，然后轻松滑入轴上；冷装法适用于外圈安装，通过冷却外圈使其收缩，然后装配到座孔上。

3. 轴承的调试安装完成后，应进行轴承的调试工作。

调试包括检查轴承是否安装正确、润滑情况是否良好以及轴承转动是否灵活等。

如发现异常情况，应及时排除。

四、轴承的维护与保养1. 润滑轴承的润滑非常重要，可以采用脂润滑、油润滑和固体润滑等方式。

在润滑过程中，需要根据工况条件和轴承型号选择合适的润滑剂，并进行定期更换和补充。

2. 清洁保持轴承的清洁是延长轴承寿命的关键。

在清洁轴承时，需要使用专用的清洗剂和清洗设备，彻底清除轴承表面的污垢和残留物。

3. 检查和检测定期检查轴承的运行状态，检测是否存在异常磨损、断裂或变形等问题。

可以运用振动分析、温度检测等方法来判断轴承是否需要更换或维修。

这是一部轴承小手册，概括了轴承的代号分类，当你看到这篇的时候，也许有些代号目前你并未接触，但我相信，只要你是轴承人士，在今后一定会有需要它的一天！轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。

（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。

“NJ”内圈单挡边。

“NF”外圈单挡边。

“N”外圈无挡边。

“NN”双列圆柱滚子，外圈无挡边。

“NNU”双列圆柱滚子，内圈无挡边。

滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。

“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承圆柱滚子GB-T 4662-2003 滚动轴承额定静载荷GB-T 6391-2003滚动轴承额定动载荷和额定寿命JB-T 3034-1993 滚动轴承油封防锈包装JB-T 3573-2004 滚动轴承径向游隙的测量方法JB-T 6639-2004 滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承残磁及其评定方法JB-T 6642-2004 滚动轴承零件圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件工程塑料保持架JB-T 7050-2005 滚动轴承清洁度评定方法JB-T 7051-2006 滚动轴承零件表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承寿命及可靠性试验规程JB-T 50093-1997 滚动轴承寿命及可靠性试验评定方法——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。

主要供简单的外壳使用直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承：滚动体是球的滚动轴承。

深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。

推力球轴承：滚动体是球的推力滚动轴承。

滚子轴承：滚动体是滚子的滚动轴承。

圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。

圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。

滚针轴承：滚动体是滚针的向心滚动轴承。

球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚动轴承。

有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。

推力滚子轴承：滚动体是滚子的推力滚动轴承。

推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。

推力滚针轴承：滚动体是滚针的推力滚动轴承。

推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。

有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。

关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。

组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。

如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。

其他轴承：除上述以外的其他结构的滚动轴承。

滑动轴承：滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，重载及加注润滑油及维护困难的机械转动部位。

nsk角接触球轴承说明书
NSK角接触球轴承说明书
产品简介：
NSK角接触球轴承通常被用作支承较高负载或希望在较小径向空间内获得更高速度的应用。

该产品具有优良的抗疲劳性能和高速度能力。

产品特点：
1. 与其他类型的球轴承相比，NSK角接触球轴承拥有更高的刚性和负载能力。

2. 优秀的滚珠数量分布和球道曲率设计，使得角接触球轴承能够同时承受径向和轴向负载。

3. 角接触球轴承的接触角度较小，因此其摩擦和温升都很低。

4. 适用于高速度使用，提供高转速和低噪音性能。

5. 角接触球轴承的工作寿命较长，也更加可靠。

使用说明：
1. 选择适当的轴承型号和规格，确保适配机器设计要求。

2. 注意轴承的安装方向，不要损坏轴承外露的密封件，保证外部环境无法进入轴承内部。

3. 注意轴承的清洁和润滑，定期维护保养以延长使用寿命。

4. 避免过载和过高速度，否则会影响轴承的寿命和性能。

5. 检查轴承的使用情况，如有异常情况及时更换。

使用注意事项：
1. 不允许在严重的冲击载荷下使用角接触球轴承。

2. 在激烈震动的环境下应注意保护轴承，以避免加速其寿命损耗。

3. 在使用角接触球轴承时应选用专用工具，正确装拆以避免过度载荷带来的轴承局部损伤。

4. 不允许轴承润滑油或润滑脂短缺或污染，应定期清洗更换。

5. 不得在外来渗入和轴承清洁的前提下长期储存轴承，以避免轴承损坏或腐蚀。

以上是关于NSK角接触球轴承的简单说明书，如有更详尽的使用和维护需求，建议咨询相关技术人员。

角接触球轴承的特点及应用角接触球轴承共包含两大类：单列角接触球轴承与双列角接触球轴承。

单列角接触球轴承：只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力, 并且只能限制轴或外壳在一个方向的轴向位移。

双列角接触球轴承：能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷，限制轴的两方面的轴向位移。

精度等级：角接触球轴承精度等级包括：尺寸公差和旋转精度。

精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。

类型：角接触球轴承有:7000C型(∝=15°)、7000AC型(∝=25°) 和7000B(∝=40°)几种类型。

主要用途：单列角接触球轴承: 机床主轴、高频马达、燃汽轮机、离心分离机等设备；双列角接触球轴承: 油泵、罗茨鼓风机、空气压缩机、各类变速器等设备。

安装形式：角接触球轴承有以下三种安装方式：背对背（O型配置）、面对面（X型配置）和串联排列（T型配置）三种。

安装注意事项：1、轴承安装应在无尘，洁净的房间内进行，轴承要经过精心选配，轴承隔圈要经过研磨，在保持内外圈隔圈等高的前提下，隔圈平行度应控制在1um以下；2、轴承安装前应清洗干净，清洗时内圈斜坡朝上，手感灵活，无停滞感，晾干后，放入规定量油脂，如属油雾润滑应放入少量的油雾油；3、轴承安装应采用专门工具，受力均匀，严禁敲打。

保养方法：1、当轴承运行到一定时期时(或保维护养期)，将轴承全部撤下；2、用清洁的柴油或煤油浸泡清洗轴承，如有技术条件建议打开密封盖清洗；3、清洗后晾干清洗油，外观检查有无损伤；4、松动严重、转动噪音过大、有严重缺损的轴承应当淘汰，用同型号进行替换。

本文章由KIS柯拉思利发布，目的在于传递信息、参考交流使用，如有侵犯到您权益，请联系删除。

课程设计课程名称机械设计基础题目名称带式运输机传动装置学生学院专业班级学号学生姓名指导教师年月日目录机械设计基础课程设计任务书 (1)一、传动方案的拟定及说明 (3)二、电动机的选择 (3)三、计算传动装置的运动和动力参数 (4)四、传动件的设计计算 (6)五、轴的设计计算 (15)六、滚动轴承的选择及计算 (23)七、键联接的选择及校核计算 (26)八、高速轴的疲劳强度校核 (27)九、铸件减速器机体结构尺寸计算表及附件的选择 (30)十、润滑与密封方式的选择、润滑剂的选择 (31)参考资料目录题目名称 带式运输机传动装置学生学院 专业班级 姓 名 学 号一、课程设计的内容设计一带式运输机传动装置（见 图1）。

设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。

图2为参考传动方案。

二、课程设计的要求与数据已知条件：1．运输带工作拉力： T = 450NmkN ； 2．运输带工作速度： v = 0.8m/s ； 3．卷筒直径： D =350mm ； 4．使用寿命： 8年；5．工作情况：两班制，连续单向运转，载荷较平稳； 6．制造条件及生产批量：一般机械厂制造，小批量。

三、课程设计应完成的工作1．减速器装配图1张；动力及传动装置F 图1 带式运输机传动装置 图2 参考传动方案2．零件工作图2张（轴、齿轮各1张）；3．设计说明书1份。

四、课程设计进程安排五、应收集的资料及主要参考文献1 孙桓, 陈作模. 机械原理[M]. 北京：高等教育出版社，2001.2 濮良贵, 纪名刚. 机械设计[M]. 北京：高等教育出版社，2001.3 王昆, 何小柏, 汪信远. 机械设计/机械设计基础课程设计[M]. 北京：高等教育出版社，1995.4 机械制图、机械设计手册等书籍。

发出任务书日期：2008年 6 月23日指导教师签名：计划完成日期：2008年7 月11日基层教学单位责任人签章：主管院长签章：首先，确定各轴段直径d=60mm, 与轴承（角接触轴承7312C）配合A段:1d=62mm,齿厚B段:2d=70mm,定位轴肩，取h=4mmC段:3d=66mm, 非定位轴肩，h=2mmD段:4d=60mm, 与轴承（角接触轴承7312C）配合E段:5d=40mm, 联轴器的孔径F段: G段:7然后、确定各段轴的长度L=45mm,由轴承宽度和挡油盘尺寸确定A段:1L=56mm，齿轮齿宽减去2mm，便于安装B段:2L=9mm, 定位轴肩C段:3L=60mm, 考虑整体安装尺寸E段:5L=82mm,轴承宽度F段:6L=82mm,联轴器孔长度G段:7。
