高考地理专题4.8 区域工业图的判读-解图释含义含解析

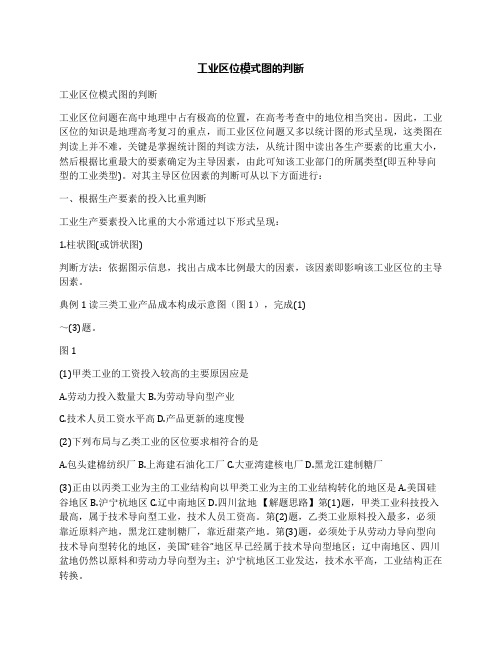

工业区位模式图的判断工业区位模式图的判断工业区位问题在高中地理中占有极高的位置，在高考考查中的地位相当突出。

因此，工业区位的知识是地理高考复习的重点，而工业区位问题又多以统计图的形式呈现，这类图在判读上并不难，关键是掌握统计图的判读方法，从统计图中读出各生产要素的比重大小，然后根据比重最大的要素确定为主导因素，由此可知该工业部门的所属类型(即五种导向型的工业类型)。

对其主导区位因素的判断可从以下方面进行：一、根据生产要素的投入比重判断工业生产要素投入比重的大小常通过以下形式呈现：1.柱状图(或饼状图)判断方法：依据图示信息，找出占成本比例最大的因素，该因素即影响该工业区位的主导因素。

典例1 读三类工业产品成本构成示意图（图1），完成(1)～(3)题。

图1(1)甲类工业的工资投入较高的主要原因应是A.劳动力投入数量大B.为劳动导向型产业C.技术人员工资水平高D.产品更新的速度慢(2)下列布局与乙类工业的区位要求相符合的是A.包头建棉纺织厂B.上海建石油化工厂C.大亚湾建核电厂D.黑龙江建制糖厂(3)正由以丙类工业为主的工业结构向以甲类工业为主的工业结构转化的地区是 A.美国硅谷地区 B.沪宁杭地区 C.辽中南地区 D.四川盆地【解题思路】第(1)题，甲类工业科技投入最高，属于技术导向型工业，技术人员工资高。

第(2)题，乙类工业原料投入最多，必须靠近原料产地，黑龙江建制糖厂，靠近甜菜产地。

第(3)题，必须处于从劳动力导向型向技术导向型转化的地区，美国“硅谷”地区早已经属于技术导向型地区；辽中南地区、四川盆地仍然以原料和劳动力导向型为主；沪宁杭地区工业发达，技术水平高，工业结构正在转换。

【答案】(1)C (2)D (3)B2.直角坐标图判断方法：依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

典例2 图2为工业区位因素投入比例示意图，丙工业所属工业部门的类型为图2A.动力导向型B.技术导向型C.资源导向型D.劳动力导向型【解题思路】本题解题关键是看清坐标轴中的要素投入比例，投入比例多的即为主导因素。

区域工业图的判读[知识点拨]1.区域工业图分析区域工业图是考查工业的主要载体，主要考查工业区位、工业地域形成、传统工业区和新工业区的分布、特点、评价及可持续发展。

获取信息本图为北美五大湖地区主要工业城市分布图，读图可以得到如下信息：①经纬度位置，②资源分布，③能源分布，④交通线，⑤水源，⑥市场。

解读信息(1)定位置：从图中读出工业区所处的经纬度位置、海陆轮廓及相关地理事物，可判读工业区的位置。

(2)找资源：结合图例，找出工业区发展的原料、能源资源、水资源等，这是发展工业的基础。

(3)看交通：交通运输便利与否对工业区发展非常重要，因为原料、产品的运输必须依赖便利的交通，要结合图例、图中信息(如图中的公路、铁路信息)找出利于发展工业的主要交通运输方式。

(4)寻市场：依据当地经济状况或对外交通，确定工业区的市场，市场一般包括当地市场、国内市场、国际市场。

2. 区域工业图判定步骤第一步：准确进行空间定位工业生产活动在特定空间区域进行，区域内及相关区域地理区位条件影响工业活动。

进行空间定位是基础。

(1)根据经纬度定位；(2)根据海陆轮廓定位；(3)根据图名及图中相关地理事物定位。

第二步：系统进行区位条件分析、对比a.工业生产区位条件分析(1)从图例、注记中提取相关信息，分析区位条件(包括优势和不足)；(2)从区域特征分析区位条件(包括优势和不足)。

b.不同区域工业区位条件对比(1)比较自然环境的异同：原料、能源、土地、水源；(2)比较社会经济环境的异同：劳动力、科技、市场、交通、工农业基础、环境等。

第三步：分析区域发展问题、明确发展方向任何区域工业生产都有一定优势，也存在一定劣势，发展过程也存在一些不利工业生产的问题。

这需要分析不利工业发展的问题，找出限制因素加以解决，扬长避短，充分利用优势条件，走工业可持续发展道路。

[典题示例](2017·全国卷Ⅰ)阅读图文资料，完成下列要求。

剑麻是一种热带经济作物，剑麻纤维韧性强，耐海水腐蚀，是制作船用缆绳、汽车内衬、光缆衬料等的上乘材料。

高考地理复习专题知识归纳总结—工业的区位选择一、课标呈现结合实例，分析影响工业的区位因素。

二、基础知识知识点1：工业发展的区位因素1.影响工业的区位因素2.影响工业的区位因素的变化（1）工业区位的发展变化：原料、动力、劳动力数量对工业区位影响减弱市场、劳动力素质对工业区位选择影响增强信息的通达度成为工业区位选择的新因素（2）科技进步的影响：交通条件改善和运输能力提高→原料、燃料对工业区位影响减弱科学技术的进步工业生产机械化、自动化水平提高→ 劳动力数量对工业区位影响减弱工业产业对信息的依赖程度提高→信息通达性对工业区位影响增强知识点2：工业主导区位因素及其判断知识点3：工业联系与工业分散1.工业联系（1）生产上的联系：①生产工序上的联系；①相对独立的零部件之间的联系；（2）空间利用上的关系：如开发区。

（3）信息联系：如计算机联网。

2.工业集聚原因3.工业分散的发生原因与工业类型4.工业地域（1）形成类型：①自发形成：有投入—产出联系的工厂在地理上靠近，以满足降低生产成本的需要。

①规划建设形成：有的有投入产出联系,有的没有投入产出联系,只为共用基础设施。

（2）性质分类：①发育程度较低：一些轻工业工厂面积较小，对当地工业发展的潜力也小。

①发育程度较高：重工业（钢铁、机械、石化）工厂，生产过程复杂，相互联系工厂多形成的工业地域面积广，发育程度高，再加上为方便众多工人生活所配置的服务业和其他工业，往往由于工业地域扩展为工业城市。

三、难点辨析易错点1：工业主导区位因素的判断方法1．根据生产要素的投入比重判断（如图）图中A工业投入比重最大的是电能消耗，则其主导因素为动力；B工业投入比重最大的是廉价劳动力，则其主导因素为劳动力；C工业投入比重最大的是原材料数量，则其主导因素为原料。

为尽可能降低成本，工厂应选在上述主导因素丰富而价优的地区。

2．根据特定生产环节判断（1）运输环节①原材料运量大（如制糖业）或不能长途或长时间运输（如水产品加工业），则布局于原料地，主导因素为原料。

方法技巧：如何判读工业区位模式图影响工业生产的区位因素很多，一般情况下，主导因素决定了工业的区位选择，对其主导区位因素的判读可根据生产要素的投入比重来判断。

工业生产要素投入比重的大小常通过以下形式呈现：(1)柱状图(或饼状图)①判断方法：依据图示信息，找出占成本比例最大的因素，该因素即影响该工业区位的主导因素。

②实例分析：如上图中甲为技术导向型工业、乙为原料导向型工业，丙为劳动力导向型工业、丁为市场导向型工业。

(2)直角坐标图①判断方法：依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

②实例分析：如上图中，乙工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；丙工业的能源投入最多，为动力导向型工业；丁工业的人才投入最少，即对技术的要求不高。

(3)多维坐标图①判断方法：读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。

②实例分析：图1中，甲工业能源投入比重约为70%，为动力导向型工业；乙工业原料投入比重约为70%，为原料导向型工业；丙工业劳动力投入比重约为70%，为劳动力导向型工业。

图2中对应不同图例，模式一的科技因素比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

(4)玫瑰图①判断方法：玫瑰图中距中心点最远的因素即为该工业的主导区位因素。

②实例分析：甲能源投入比重最大，为动力导向型工业；乙技术投入比重最大，为技术导向型工业；丙受市场影响最大，为市场导向型工业；丁劳动力投入比重最大，为劳动力导向型工业。

(5)表格待选地点运输成本(单位：元/吨)原料燃料成品甲 3.68 5.42 8.80乙 3.16 3.85 14.00丙 3.16 4.27 11.60丁 3.68 4.65 4.80①判断方法：依据表格数据进行区位分析，往往要通过计算、比较得出结论。

②实例分析：从降低运输成本角度看，该企业区位应该选择在成本最低的丁地。

地理图表的判读与应用要点精讲1.方法概述地理图表的判读与应用是高考命题的常见形式和重要内容，以图表为载体考查考生获取和解读地理信息、分析解决问题的能力是地理高考试题的特色。

2.增分策略(1)利用图像信息利用图像信息解题一般遵循“读图名→细辨图例→挖掘信息”的步骤。

以下题为例进行详细说明。

(2)利用表格资料表格通常是地理统计信息资料的分类展示形式。

解读表格资料时，要能解释或说明表格中地理事物的形成与变化原因，要能总结或类比表格中不同地理事物的特征与差异。

解读表格资料应注意的三个问题：①抓主要线索，综合分析、认识地理规律；②对地理统计数据进行定性、定量分析研究，大多数试题可直接观察、分析到地理事物的强弱、大小、多少等规律变化，若题目要求定量分析，则需要利用统计数据进行计算，并进一步完成定性分析；③注意对表格中地理事物进行横向类比分析，类比分析地理事物的相反、相似点，可以更清楚地认识地理事物的共性，更深刻地认识地理事物的特点。

典例剖析1.牛肝地是发育在以红层软岩(红层软岩是以红色为主色调的碎屑沉积岩，岩性以砂岩、泥岩、页岩为主)为主的区域，以密集侵蚀沟和风化壳裸露为标志的红层荒漠。

土壤一般由矿物质、有机质、水分和空气四部分组成。

读我国某地区不同演替阶段下的植物群落与土壤特征变化图，完成(1)～(3)题。

(1)该地区最可能位于( )A.东北平原B.江南丘陵C.青藏高原D.河西走廊(2)植物群落由常绿阔叶林到牛肝地演替的主要原因是( )A.气候变异B.地表形态变化C.土壤肥力变化D.过度的农业活动(3)在该地区植物群落由常绿阔叶林到牛肝地演替的过程中，土壤特征发生的变化是( )A.土壤厚度增大B.土壤水分含量增大C.土壤肥力提高D.土壤中矿物质比重增大解析解答本题时先读图名，图名能概要地说明图示的主要内容，该图表示的是我国某地区不同演替阶段下的植物群落与土壤特征变化图；再细辨图例，找出图中表示生物量、多样性指数、有机质含量、含水率等相关图例；最后挖掘信息，提取有效的地理信息是图像分析的关键，找出图中的植物群落、生物量、多样性指数、有机质含量、含水率的变化趋势。

区域工业图的判读
◎考情分析该专题高考高频图表主要有工业区位图和区域工业分布图。

其中区域工业分布图近几年出现频率更高，是高考命题的重点。

区域工业图把工业区位因素和区域有机结合起来，有利于考查学生的读图分析
能力，在判读时要注意以下几方面：
1．首先要对区域图进行定位，明确图示分布地区，如图3为意大利新工业区，人口密集，有大批廉价劳动力资源。

意大利中部新工业区城市众多，人口密集，劳动力丰富
廉价
2．从图中获取区域发展工业的有利条件。

侧重从资源、能源、交通、市场、工业基础等方面分析。

图1中有丰富的煤、铁资源煤炭
铁矿铁矿水陆运输便利
五大湖水运
和便捷的铁
路运输
邻近美国东北部城市群，市场
广阔，工业基础较好。

3．根据图中资源分析适宜发展的工业部门。

如图2德国鲁尔工业区有丰富的煤炭资源和便利的水陆交通，可以发展钢铁工业、化学工业等。

4．根据图示区域的风向、河流、城区等分析工业布局的合理性。

5．结合工业部门分析在工业发展过程中存在的问题及解决措施。

2020届高三地理复习讲解：如何判读区域工业图一、典题示例典例.阅读图文资料,完成下列要求。

数据中心是用特定设备在互联网上传输、存储数据信息的场所。

数据中心的规模以设备运行耗能的多少来衡量,规模越大,运营成本越高。

2010年之前,我国的数据中心一般规模较小,主要布局在东部沿海地区。

2010年之后,一些大规模的数据中心开始在中西部地区布局,位于贵州省中部的贵安新区(国家级新区,位置见下图)因气候凉爽、用电成本较低、自然灾害少等优势,吸引了数十个大规模数据中心在此集聚,快速发展成为我国南方最大的数据中心基地。

(1)说明我国东部沿海地区建设数据中心的主要优势。

(2)分析数据中心在贵安新区集聚的有利条件与集聚发展的益处。

(3)如果把数据中心的数据比喻为“原料”,指出贵安新区利用这些“原料”可以发展的产业。

(4)东部沿海地区的一些数据中心开始采取节能降耗措施。

你认为目前贵安新区的数据中心是否有必要这样做?请表明观点并解释原因。

[解法指导]读:数据中心的概念中关键词:“特定设备”“网上传输”“存储数据”。

提:①数据中心需用特定设备在互联网上传输、存储数据信息→需要人才支持、设备稳定运行→东部沿海地区是我国经济发达地区、人才高地;②贵安新区“国家级新区”“气候凉爽、用电成本较低”→政策与运营成本低;③新区接近贵阳与安顺→具有基础设施优势。

调:集聚的好处:共用基础设施、降低运费和能耗、加强交流与协作。

答案:(1)通信和市政基础设施配套较好,有利于数据中心建设和维护;接近用户且有人才优势,方便数据的分析与利用。

(2)集聚的有利条件:国家级新区,有政策优惠;有气候、水和电价低等优势,可大幅降低运营成本;临近贵阳和安顺,便于对接或利用城市基础设施和社会服务设施等。

集聚发展的益处:可以共享基础设施,节省个体数据中心建设与运行的成本;有利于数据中心之间的联系,促进相互间的交流和合作。

(3)数据加工、数据分析、数据交易、数据服务、智能制造等。

常见地租曲线图的判读[ 知识点拨]考查城市中地租变化的图像有坐标图、立体图、等值线图等，要在理解以上内容的基础上，运用正确的读图方法仔细分析，这往往成为题目解决的关键点所在，常见类型如下所示：1．坐标图的判读2．立体图的判读3．等值线图的判读(2016·天津文综 )读图文材料，回答 1～2 题。

地租是城市各种环境因素在经济上的综合表现，图中显示了某市中心城区地租从市中心向边缘递减的 变化趋势。

由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1．符合图中该城区实际情况的表述是 ( ) A ．北部地区的地租梯度，总体大于南部地区 B ．地租相同的区位，西南方向距市中心最近 C ．西北方向地租等值线稀疏，表示该方向交通设施较好 D ．东南方向地租等值线密集，表示该方向空气质量较好 2．该市规划在甲地建设产业园区，最适宜的是( ) A ．电子信息产业园区B ．钢铁工业产业园区C ．航空航天产业园区D ．汽车工业产业园区答案 1.C 2.A 解析 第 1 题，影响城市地租高低的主要因素是与市中心的距离和交通通达度。

由图可看出该城西北与东 北地区地租等值线较稀疏，说明地租梯度变化较小，反映其交通通达度高，故A 项错误， C 项正确。

地租相 [ 典题示例 ]同的区位，正南方向距市中心最远，故 B 项错误。

东南方向地租梯度较大，说明距离市中心相等距离的区域，其地租水平低于其他方向的地区，所以该方向空气质量较差，D项错误。

第 2 题，甲地交通通达度较好，位于中心区附近，地租较高，适宜布局对交通环境要求较高的电子信息产业园，钢铁、航空航天、汽车等工业占地面积大，不适宜布局在中心城区。

[ 对点练习](2018·东北三校联考)读“我国某城市等地租线分布图”，结合所学知识回答1～2 题。

1．沿图中四条线，交通通达度最好的是( )A．OA B．OBC．OC D．OD2．O处最可能是( )A．工业区B．商业区C．住宅区D．文化区答案 1.A 2.B城市地域功能区地租指数指城市某功能区单位面积土地租金与该区人口日流通量的比值。

2019版高考总复习地理练习：高考热考图表系列（二十二）区域工业图的判读 Word版含解析高考热考图表系列(二十二)区域工业图的判读区域工业图是近几年高考中的常见图表，主要以区域图为载体，考查区域内工业部门的分布特点、工业生产条件的评价及工业的合理布局等。

(2019·北京卷)读图，回答下列问题。

匈牙利的汽车工业历史悠久，杰尔是全国重要的汽车工业城市，拥有多家与汽车工业相关的研发和教育机构。

近年来，杰尔、肖普朗、埃斯泰尔戈姆和松博特海伊等城市吸引了诸多跨国汽车公司和零部件供应商投资建厂，80%以上的产品用于出口。

说明匈牙利汽车工业分布特点和原因。

[图形解码]答案：集中分布在匈牙利西北部。

汽车工业基础好；劳动力素质高；汽车工业生产地域联系紧密；公路和铁路交通便利；主要面向国外消费市场。

判读技巧(1)读图名，明确工业区名称及分布。

(2)读图例，明确各工业部门的分布特征。

如图1，家电企业总部在中国，研发中心在中国、美国、日本、西欧等地，生产基地位于中国、东南亚、西亚和北非等地。

图1我国某家电企业组织的空间分布图(3)读图，分析工业生产条件。

如图2，从图中可知美国五大湖地区煤铁资源丰富、水源充足、水运便利等。

足且价格低；从交通来看，有铁路经过，交通便利。

第(3)题，山东钢铁集团工程施工建设过程中可能面临的问题主要从结合区域自然环境及经济发展状况、沟通与交流方面进行分析。

从气候看，当地属热带雨林气候，全年高温多雨，工人面临高温中暑、晒伤、食物中毒，毒虫叮咬、疫病等风险；多雨给施工带来不便和困难，影响工期；从经济发展状况看，当地经济落后、基础设施较差影响施工；从交流上看，地域经济文化差异较大，沟通有一定困难。

答案：(1)满足我国对铁矿石及相关产品的需求；扩大资源进口来源；促进对外交流合作。

(2)甲地附近铁矿储量大，品位高，埋藏浅，易开采；地处河流交汇处，水资源丰富；靠近西部非洲和中部非洲的石油产地，能源充足且价格低；有铁路经过，交通便利。

2012高考地理工业区位图的判读一、区位图的判读与区位分析1．区位图的一般分析方法(1)总体评价法。

这种方法常用于分析某一区域图中某种人类活动（农业、工业、旅游业、交通运输等）发展的条件，即在全面分析其自然和社会经济条件的基础上，评价其有利条件和不利条件(限制性条件)。

(2)关键因素法。

从影响某种产业活动的众多区位因素中，找出关键区位因素显得十分重要。

关键区位因素可分为主要区位因素、主导区位因素、限制性区位因素三大类。

(3)发展分析法。

随着时代的发展，人类生产活动及其影响因素处在不断的发展变化中，必须以发展的眼光分析区位图上所反映的问题。

以工业为例，工业区位因素的发展变化趋势：原料对工业区位的影响逐渐减弱；市场对工业区位的影响逐渐增强；在工业生产机械化、自动化不断解放体力劳动的同时，劳动力素质对工业区位的影响逐渐增强。

传统工业部门原料、动力、市场及廉价劳动力指向明显；新兴工业技术指向明显，并对环境和交通要求较高。

如钢铁工业布局依次经历了接近煤产地→接近铁矿产地→接近交通便利地（如港口）的演变过程。

当某种因素发生变化时，会形成一系列的工业新趋向，形成一批有特色的新兴工业区，带动工业地域的形成。

世界上有很多著名的高新技术工业区，如美国的“硅谷”、日本的“硅岛”、德国南部的慕尼黑等地。

2．区位分析的方法（1）明确区位分析的对象：某个区域的区位或某种地理事物的区位。

（2）掌握区位分析的要素（见下表）。

（3）明确区位分析的要求：全面分析（注意从有利和不利两方面分析）、对比分析（分析找出两者之间的相同因素与不同因素）、主导因素分析（全面分析比较，找出决定性因素）。

（4）理清区位分析的要点：一要确定其地理位置；二要分析自然区位；三要分析社会经济区位。

二、工业区位选择主要从自然条件（土地、水源等）、社会经济条件（原料、动力、劳动力、市场、交通运输、政策等）等方面考虑。

1.从社会经济条件来看，工业区位选择有下列几种类型原料指向型工业：如甘蔗或甜菜制糖厂、水产品加工厂、水果罐头厂等； 市场指向型工业：如啤酒厂、家具厂、印刷厂等；动力指向型工业：如炼铝厂等；劳动力指向型工业：如纺织工业、服装工业等； 技术指向型工业：如飞机制造工业等。

方法技巧：如何判读工业区位模式图影响工业生产的区位因素很多，一般情况下，主导因素决定了工业的区位选择，对其主导区位因素的判读可根据生产要素的投入比重来判断。

工业生产要素投入比重的大小常通过以下形式呈现：(1)柱状图(或饼状图)①判断方法：依据图示信息，找出占成本比例最大的因素，该因素即影响该工业区位的主导因素。

②实例分析：如上图中甲为技术导向型工业、乙为原料导向型工业，丙为劳动力导向型工业、丁为市场导向型工业。

(2)直角坐标图①判断方法：依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

②实例分析：如上图中，乙工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；丙工业的能源投入最多，为动力导向型工业；丁工业的人才投入最少，即对技术的要求不高。

(3)多维坐标图①判断方法：读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。

②实例分析：图1中，甲工业能源投入比重约为70%，为动力导向型工业；乙工业原料投入比重约为70%，为原料导向型工业；丙工业劳动力投入比重约为70%，为劳动力导向型工业。

图2中对应不同图例，模式一的科技因素比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

(4)玫瑰图①判断方法：玫瑰图中距中心点最远的因素即为该工业的主导区位因素。

②实例分析：甲能源投入比重最大，为动力导向型工业；乙技术投入比重最大，为技术导向型工业；丙受市场影响最大，为市场导向型工业；丁劳动力投入比重最大，为劳动力导向型工业。

(5)表格待选地点运输成本(单位：元/吨) 原料 燃料 成品 甲 3.68 5.42 8.80 乙 3.16 3.85 14.00 丙 3.16 4.27 11.60 丁3.684.654.80①判断方法：依据表格数据进行区位分析，往往要通过计算、比较得出结论。

工业区位模式图的判读黄本涛湖北省巴东县第一高级中学 444300工业区位的选择受自然、社会、经济、环境等多方面因素的影响。

按影响的主导因素的不同，可将工业区位的选择分为以下类型：原料不便于长途运输或者运输成本过高的工业为原料导向型；产品不便于长途运输或者运输成本过高的工业为市场导向型；生产过程中需要消耗大量能量（能源）的工业为动力导向型；生产过程中需要投入大量劳动力的工业为劳动力导向型；生产过程中对技术要求高的工业为技术导向型。

五种工业布局类型的布局原则及典型工业部门如下表1所示。

主导因素工业布局类型工业布局原则典型工业部门原料原料导向型接近原料产地制糖工业(原料运输成本较高)、水果罐头加工业、水产品加工业(原料不便于长途运输)市场市场导向型接近市场(往往是指城市)啤酒、瓶装饮料工业、家具制造业、炼油业等(产品不便于长途运输)；印刷厂(产品运输成本较高)动力动力导向型接近火电厂或水电站有色冶金如电解铝工业、重化工工业(电能消耗量大)劳动力劳动力导向型接近具有大量廉价劳动力的地方普通服装工业、电子装配业、纺织工业、鞋帽加工业等技术技术导向型接近高等教育和科学技术发达地区飞机工业、集成电路工业、精密仪表工业、高分子合成工业、航天工业、生物制药工业等工业区位的主导因素分析在各类考试中出现频率较高，多以各种形式的工业区位模式图为载体呈现，教师在指导学生解决此类问题时，除了要让学生牢固掌握与工业区位的相关基本概念、基本原理，还要引导学生仔细研究各种工业区位模式图的特征，提高学生从各类模式图中获取、解读地理信息，以及调动和运用知识的能力，真正达到触类旁通，举一反三的效果。

常见的工业区位模式图包含以下几种类型：一．柱状图在柱状图中，一般横轴表示不同的工业布局类型，纵轴表示工业生产过程中原料运费、产品运费、科技投入和工资投入等各要素的投入成本占总成本的比重。

在柱状图的判读中，只要找出占总生产成本比例最大的因素，该因素即为影响该工业区位的主导因素。

工业区位模式图的判断[知识点拨]工业区位的主导因素分析在高考中出现频率较高，相关图形也较多，牢固掌握工业区位原理、仔细研究各种工业区位模式图的特征，就能以不变应万变。

常见的工业区位模式图：1．柱状图依据图示信息，找出占成本比例最大的因素，即为影响该工业区位的主导因素。

如上图中甲为技术导向型工业、乙为原料导向型工业、丙为劳动力导向型工业、丁为市场导向型工业。

2．直角坐标图依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。

如上面左图中②工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；③工业的能源投入最多，为动力导向型工业。

上面右图中，棉纺织工业布局在A处比较合理。

3．多维坐标图读准不同坐标的含义和坐标值变化趋势，找出工业的主导区位因素。

上面左图中①工业能源投入比重约为70%，即为动力导向型工业；②工业原料投入比重约为70%，即为原料导向型工业，③工业劳动力投入比重约为70%，即为劳动力导向型工业。

上面右图中对应不同图例，模式一的科技因素约占40%，比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

4．曲线图下图为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重上升。

随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。

科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。

交通一直是影响工业的重要因素，因此曲线③表示交通。

5．分布模式图依据上图信息，我国造纸工业多沿河分布。

西部地区虽然也有造纸工业的分布，总的来说是东多西少；北京、上海等大城市人口多，消费市场广阔，所以造纸工业发达；造纸工业使用的原料品种丰富，我国南方的广东等省区，盛产甘蔗、竹，蔗渣、竹材等都可以用来做造纸原料，所以造纸工业发达。

2021届高三地理复习专题讲解：常见工业区位模式图和判读方法一、专题讲解常见工业区位模式图和判读方法a.二维坐标图b.平面三角坐标图c.玫瑰统计图d.等值线图e.发展模式图f.分布图(1)二维坐标图首先明确坐标以及图例的含义，然后根据相关指标的大小判断各工业的主导区位因素。

如图a中，水平方向表示四种工业类型，柱状图表示的是各种工业投入占总投入的比重。

依据图示信息，找出占成本比例最大的因素，即影响该工业区位的主导因素，图中甲为技术导向型工业，乙为原料导向型工业，丙为劳动力导向型工业，丁为市场导向型工业。

(2)平面三角坐标图读图时要明确不同坐标的含义和数值变化趋势，找出工业的主导区位因素。

图b 中③为技术导向型工业，④为劳动力导向型工业。

(3)玫瑰统计图图c反映了五种工业区位因素，以距离原点的远近为影响强弱的标志。

从图中信息可以看出，①受原料因素影响最强，可以判断为原料导向型工业；②受技术因素影响最强，是技术导向型工业；③受劳动力因素影响最强，是劳动力导向型工业；④受市场因素影响最强，是市场导向型工业；⑤受动力因素影响最强，应该是动力导向型工业。

(4)等值线图图d将重要工业区位因素以等值线分布图的形式展示出来，要求分析判断并选择合适的工业区位。

图中某企业生产必需的两种原料分别来源于M1、M2，N是该企业的唯一市场，以M1、M2为圆心的同心圆分别代表生产单位产品所需两种原料的等运费线，以N为圆心的同心圆代表单位产品的等运费线，如果仅考虑运费因素，那么甲、乙、丙、丁、戊五个地点最适合建厂的是哪一地点？要分别读出甲、乙、丙、丁、戊五地从M1、M2运输原料和运输产品到市场N的运费总和，进行比较，即可得出正确选择，最适合建厂的为丙地。

(5)发展模式图读图e可知，工厂早期建在原料地，为原料导向型，后来向市场扩展。

从图中信息流和物流状况可以看出，早期物流是从原料地流向市场，后期原料地与市场间只有信息流，该工业成为市场导向型。
